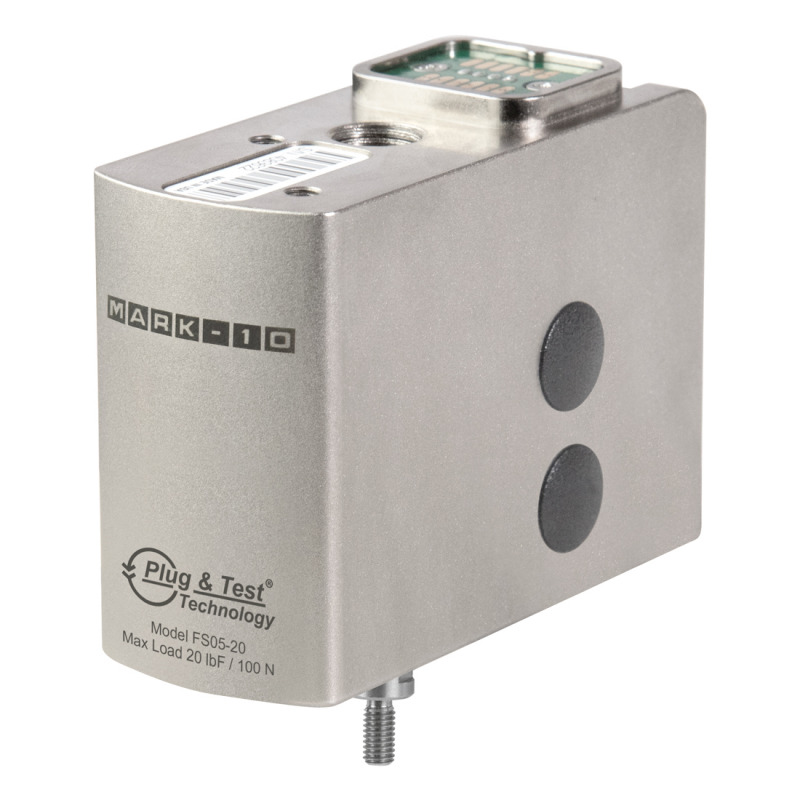

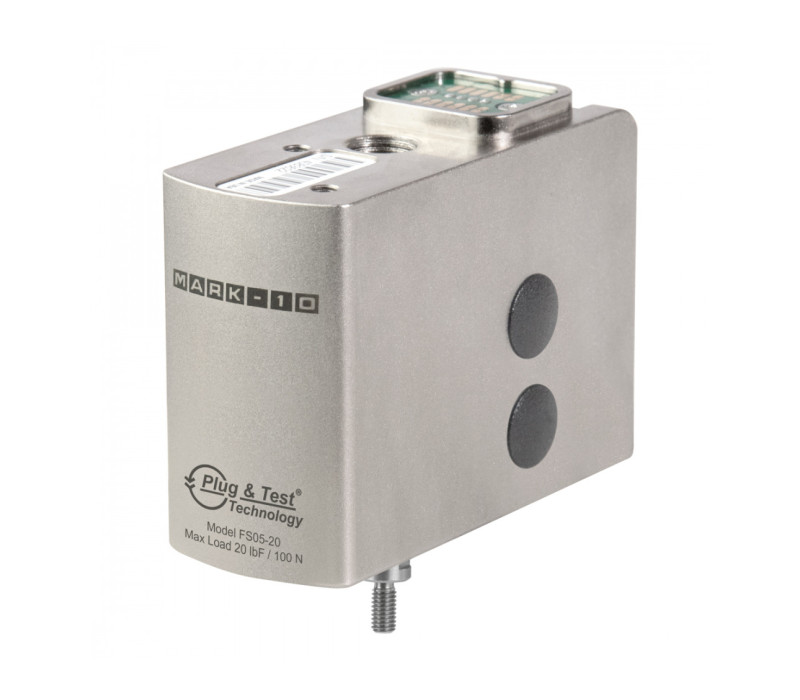

Series FS05 Kraftsensor für Serie F Prüfstände

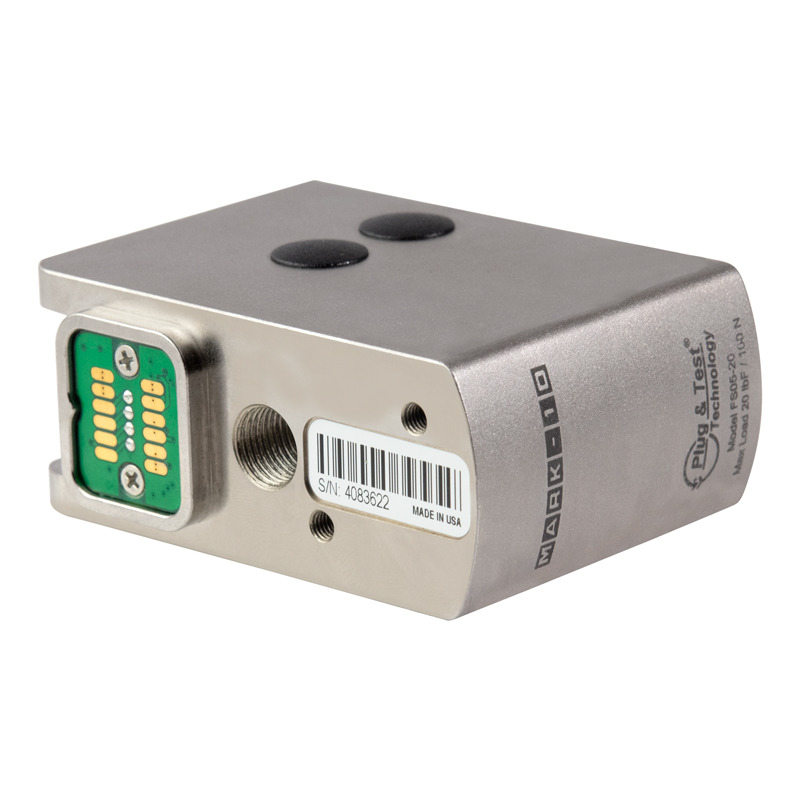

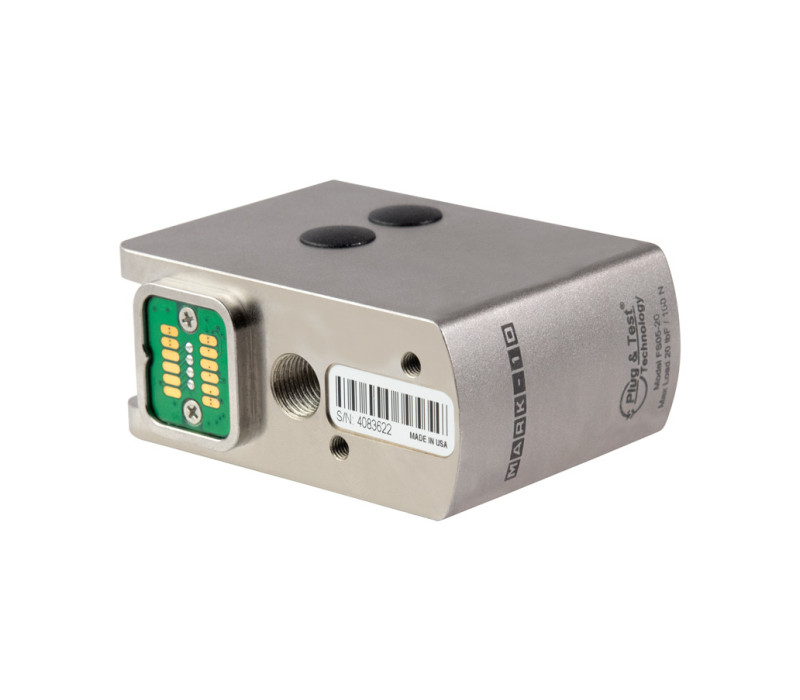

Goldbeschichtete Kontakte und Pins stellen eine verlässliche, rationalisierte Verbindung zwischen dem FS05 Sensor und dem Prüfstand sicher.

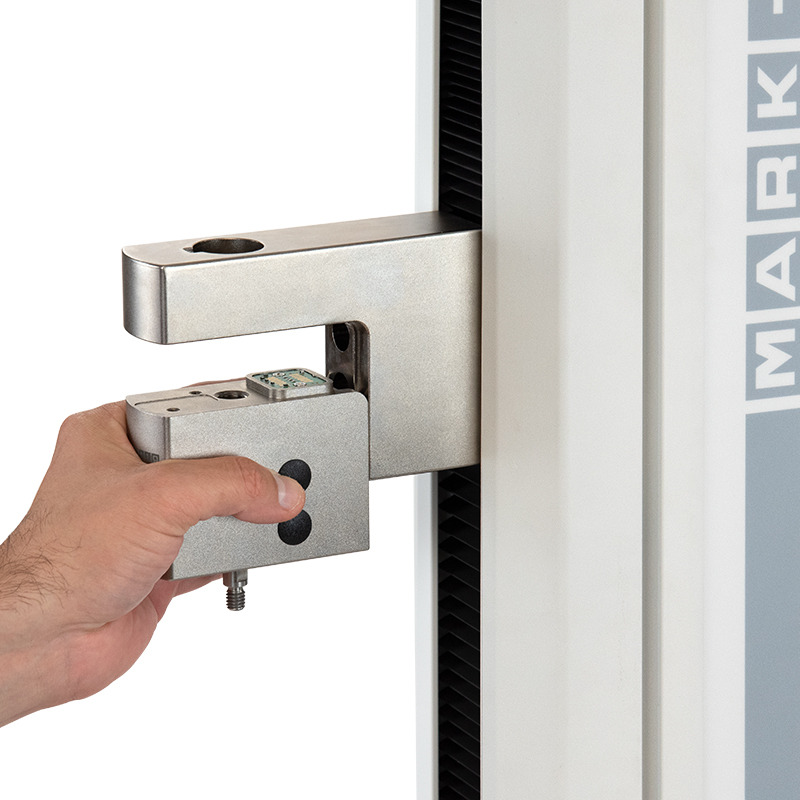

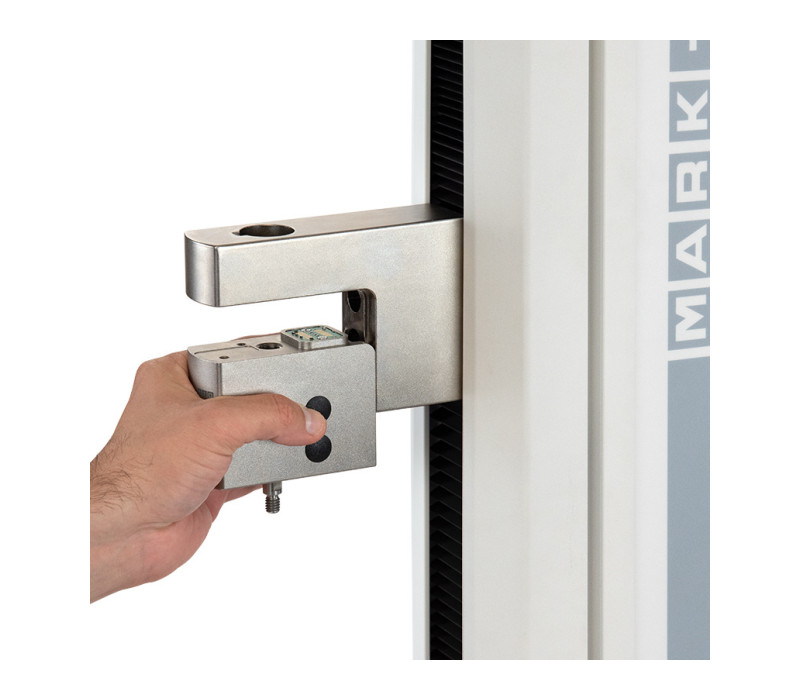

Serie FS05 Kraftmessdosen können, ohne Verwendung von Kabeln, direkt an den Kreuzkopf der Modelle F105, F305, F505 und F505H montiert werden.

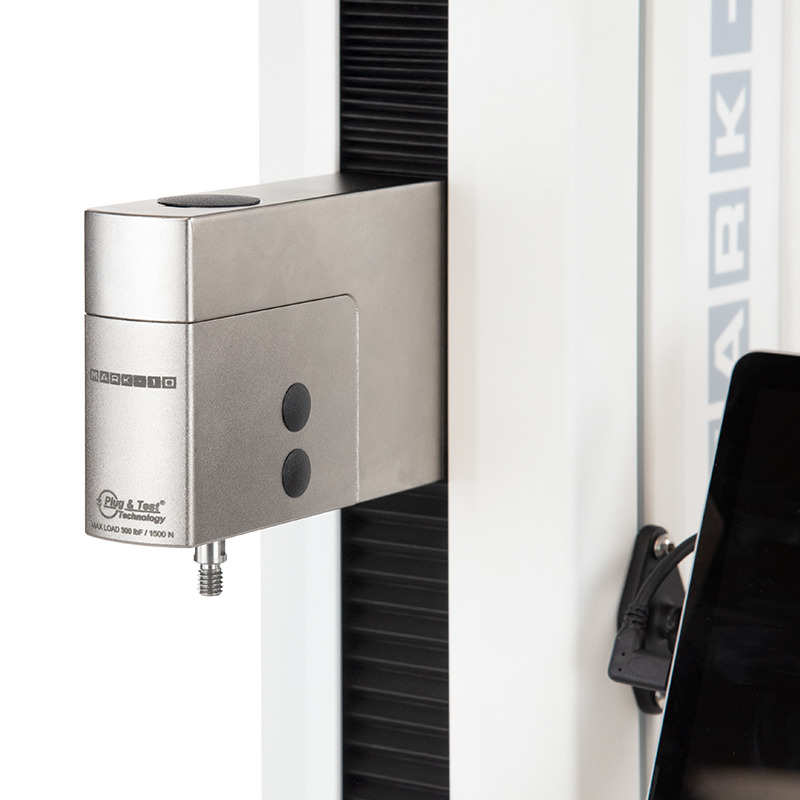

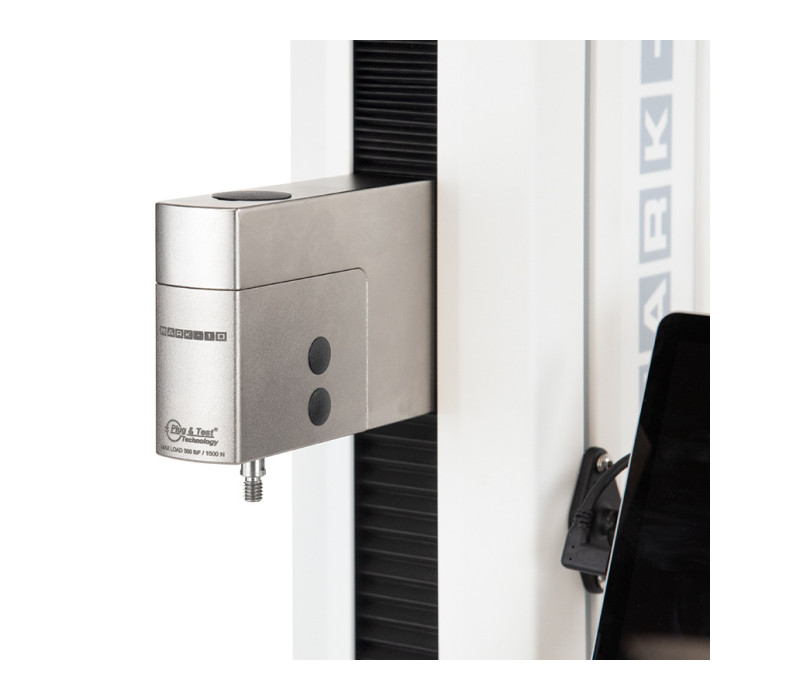

Ein FS05 Sensor montiert an einer F305 Materialprüfmaschine

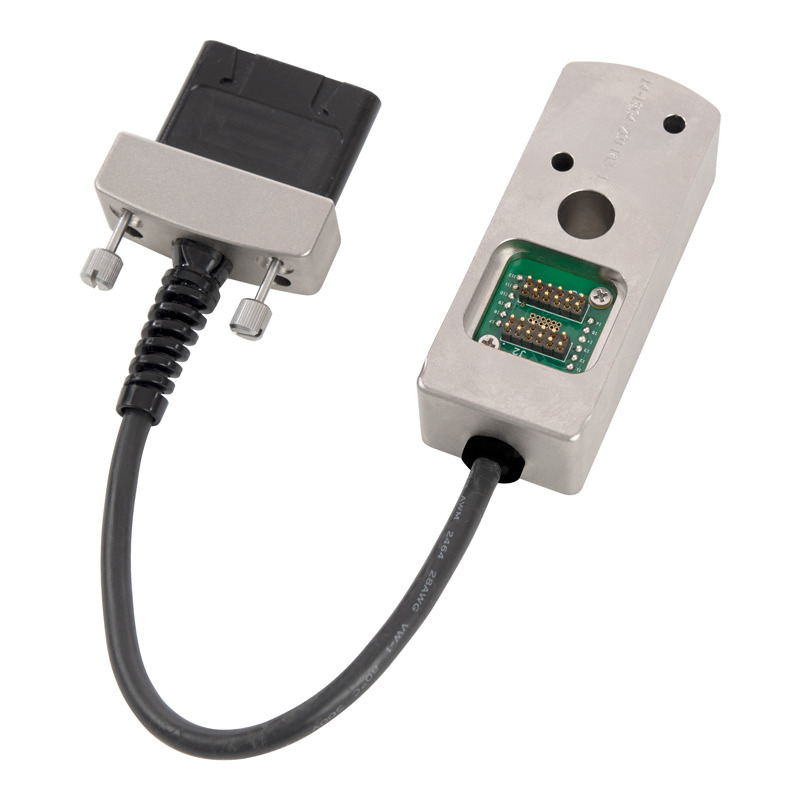

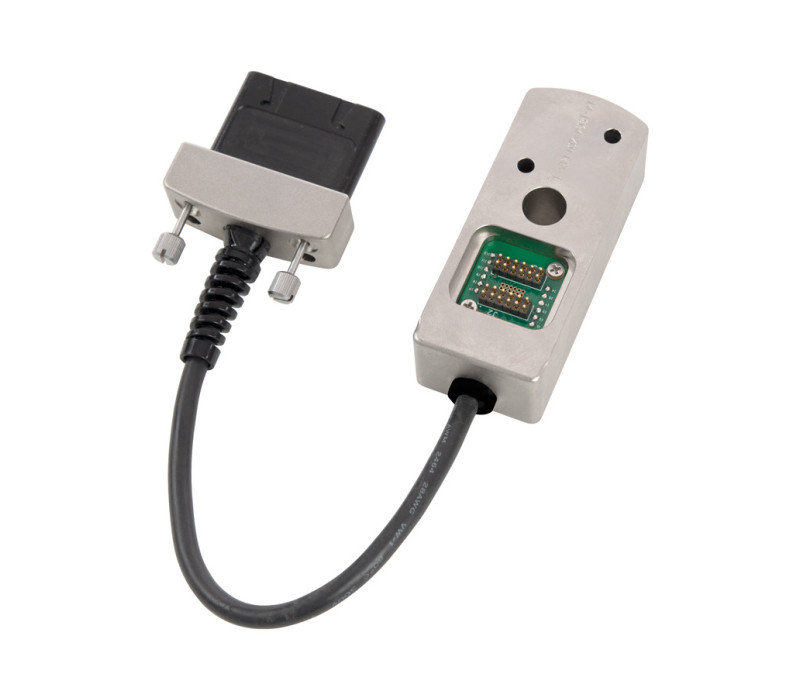

Der AC1083 Adapter wird benötigt um den FS05 Sensor an die folgenden Prüfstände zu verwenden: F755, F755S, F1505, and F1505S.

Series FS05 Kraftsensor für Serie F Prüfstände

Name: Series FS05 Kraftsensor für Serie F Prüfstände
SKU: 127403

Druck- und Zugkraftsensor

Series FS05 Kraftsensoren eigen sich zur Bestimmung von Zug- und Druckkräften. Sie können direkt an den Kreuzkopf der F105, F305, F505 und F505H Prüfstände montiert werden. Eine Montage an F705 und F1505 Prüfstände ist mittels AC1083 Adapter ebenfalls möglich.

Bei der verwendeten Plug & Test® Technlogie, wird die gesamten Konfiguration und Kalibrierung im Sensor gespeichert. Dies ermöglicht eine Kalibrierung des Sensors im Prüfsystem oder extern unter Verwendung eines Mark 10 Anzeigegerätes (optionale Adapter benötigt).

Kapazitäten von 0,5 bis zu 2,5 kN erhältlich.

Preis ab € 1.180,00

Jetzt bestellen

Direkte Montage an F105, F305, F505 und F505H Prüfstand ohne Verbindungskabel
Teil der Plug & Test® Familie mit auswechselbaren Sensoren und Anzeigegeräten (Adapter benötigt)
Misst Druckkraft & Zugkraft
NIST rückführbares Kalibrierzertifikat mit Messwerten inklusive
Garantie: 3 Jahre

Kapazität x Auflösung

Modell	lbF	ozF	gF	kgF	N	kN	mN
FS05-012	0,12 x 0,00002	2 x 0,0005	50 x 0,01	-	0,5 x 0,0001	-	500 x 0,1
FS05-025	0,25 x 0,0001	4 x 0,002	100 x 0,05	-	1 x 0,0005	-	1000 x 0,5
FS05-05	0,5 x 0,0002	8 x 0,005	250 x 0,1	-	2,5 x 0,001	-	2500 x 1
FS05-2	2 x 0,001	32 x 0,02	1000 x 0,5	1 x 0,0005	10 x 0,005	-	-
FS05-5	5 x 0,002	80 x 0,05	2500 x 1	2,5 x 0,001	25 x 0,01	-	-
FS05-10	10 x 0,005	160 x 0,1	5000 x 2	5 x 0,002	50 x 0,02	-	-
FS05-20	20 x 0,01	320 x 0,02	10000 x 5	10 x 0,005	100 x 0,05	-	-
FS05-50	50 x 0,02	800 x 0,5	25000 x 10	25 x 0,01	250 x 0,1	-	-
FS05-100	100 x 0,05	1600 x 1	50000 x 20	50 x 0,02	500 x 0,2	-	-
FS05-200	200 x 0,1	3200 x 2	-	100 x 0,05	1000 x 0,5	1 x 0,0005	-
FS05-300	300 x 0,2	4800 x 5	-	150 x 0,1	1500 x 1	1,5 x 0,001	-
FS05-500	500 x 0,2	8000 x 5	-	250 x 0,1	2500 x 1	2,5 x 0,001	-

F505-012 - FS05-100: #10-32 UNF Gewinde
FS05-200 - FS05-500: 5/16-18 UNC Gewinde

Datenblatt FS05 Sensor

Genauigkkeit	± 0.1% der Kapazität + Anzeigegerät oder Prüfstand
Sichere Überlast	150% der Kapazität
Gewicht	0,9 - 1,4 kg (je nach Modell)

Produkte

Artikel	Produkt	Preis
137865	FS05-012 Force sensor, 0.12 lbF / 2 ozF / 50 gF / 0.5 N / 500 mN	€ 2.199,00
137866	FS05-025 Force sensor, 0.25 lbF / 4 ozF / 100 gF / 1 N / 1000 mN	€ 2.199,00
137867	FS05-05 Force sensor, 0.5 lbF / 8 ozF / 250 gF / 2.5 N / 2500 mN	€ 1.331,00
137868	FS05-2 Force sensor, 2 lbF / 32 ozF / 1 kgF / 1000 gF / 10 N	€ 1.180,00
137869	FS05-5 Force sensor, 5 lbF / 80 ozF / 2.5 kgF / 2500 gF / 25 N	€ 1.180,00
137870	FS05-10 Force sensor, 10 lbF / 160 ozF / 5 kgF / 5000 gF / 50 N	€ 1.180,00
137871	FS05-20 Force sensor, 20 lbF / 320 ozF / 10 kgF / 10000 gF / 100 N	€ 1.180,00
137872	FS05-50 Force sensor, 50 lbF / 800 ozF / 25 kgF / 25000 gF / 250 N	€ 1.180,00
137873	FS05-100 Force sensor, 100 lbF / 1600 ozF / 50 kgF / 50000 gF / 500 N	€ 1.180,00
137874	FS05-200 Force sensor, 200 lbF / 3200 ozF / 100 kgF / 1000 N / 1 kN	€ 1.331,00
137875	FS05-300 Force sensor, 300 lbF / 4800 ozF / 150 kgF / 1500 N / 1.5 kN	€ 1.331,00
137876	FS05-500 Force sensor, 500 lbF / 8000 ozF / 250 kgF / 2500 N / 2.5 kN	€ 1.331,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns

Warenkorb ansehen Auschecken

Series FS05 Kraftsensor für Serie F Prüfstände

Druck- und Zugkraftsensor

Merkmale

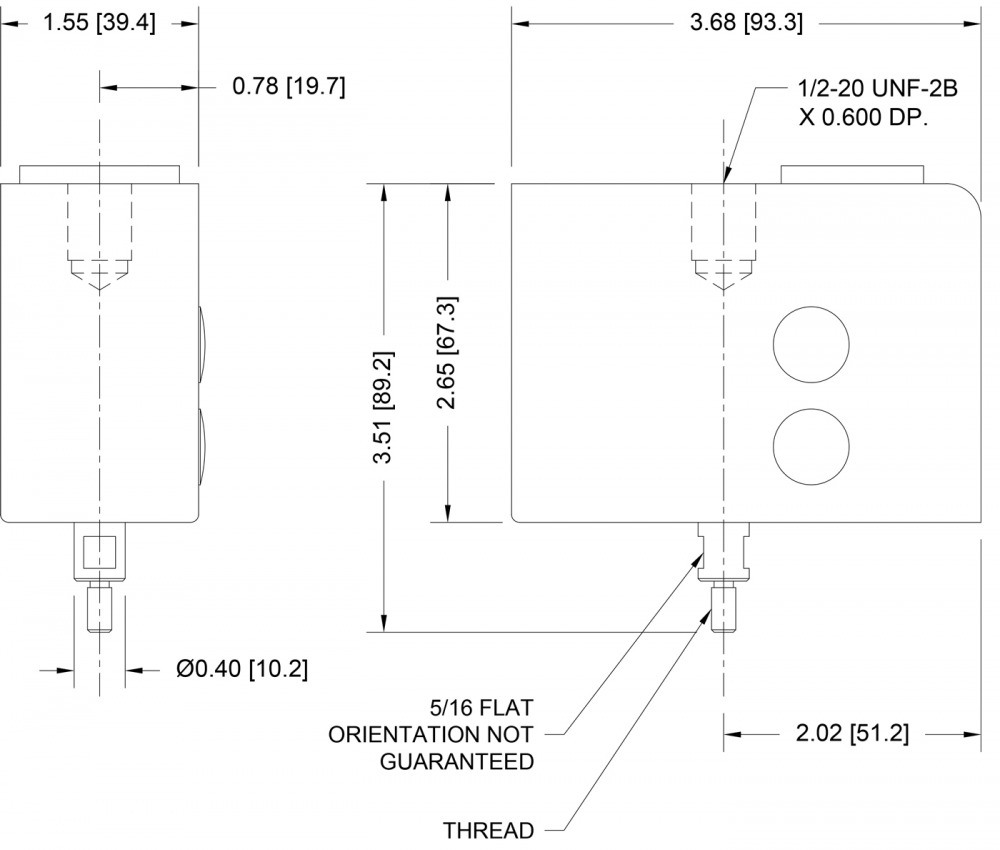

Abmessungen
