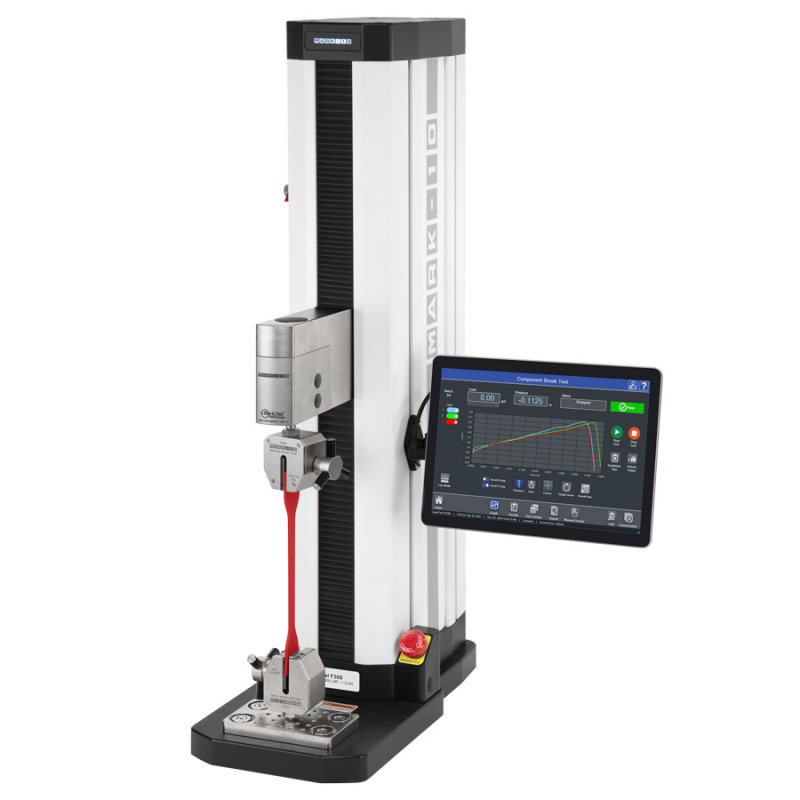

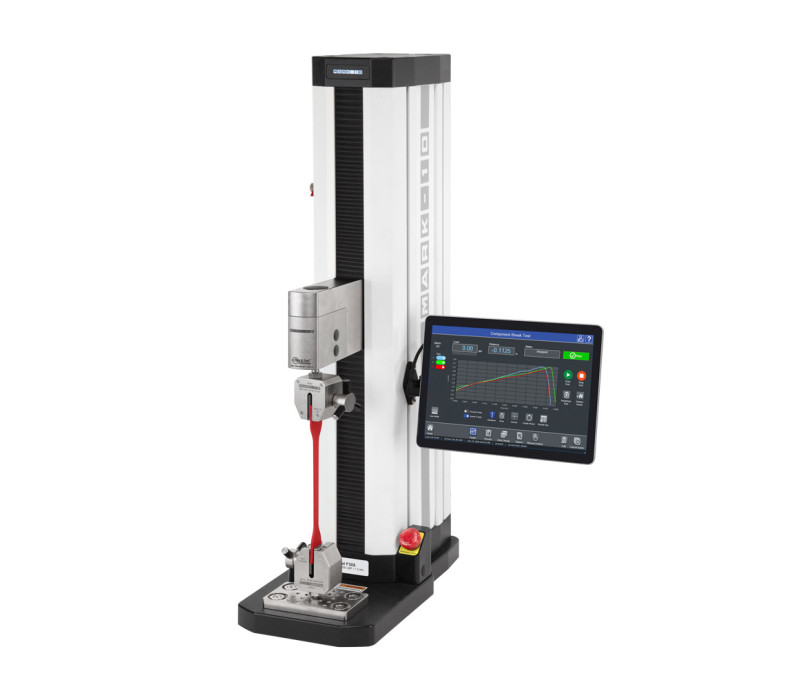

F105 / F305 / F505 / F505H Kraft-Druck Prüfmaschine mit IntelliMESUR

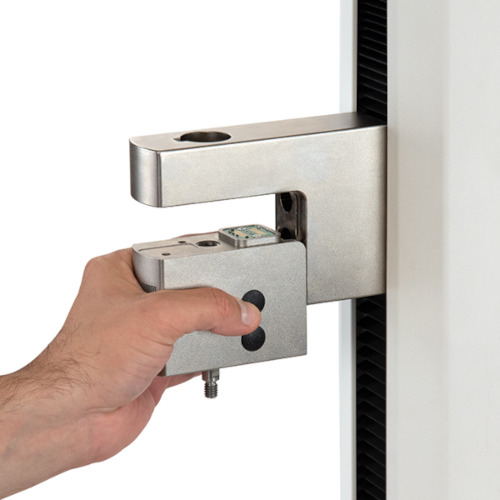

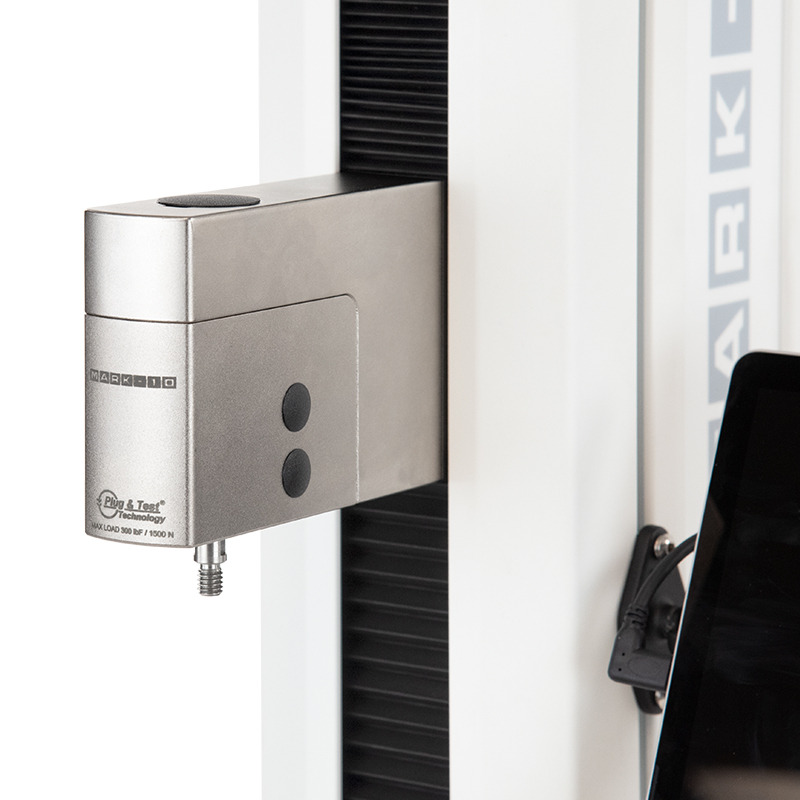

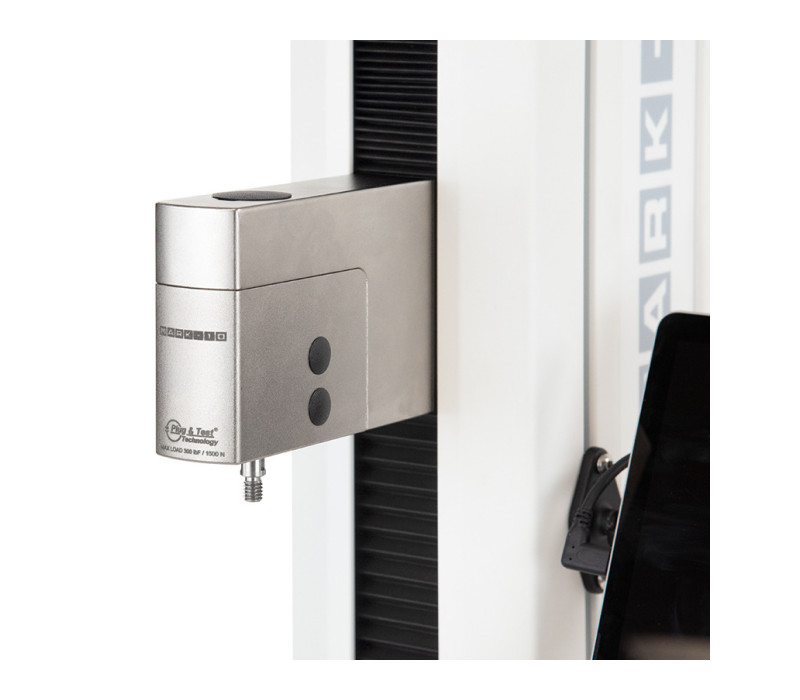

FS05 Kraftsensor montiert am Kreuzkopf eines F305 Prüfstandes

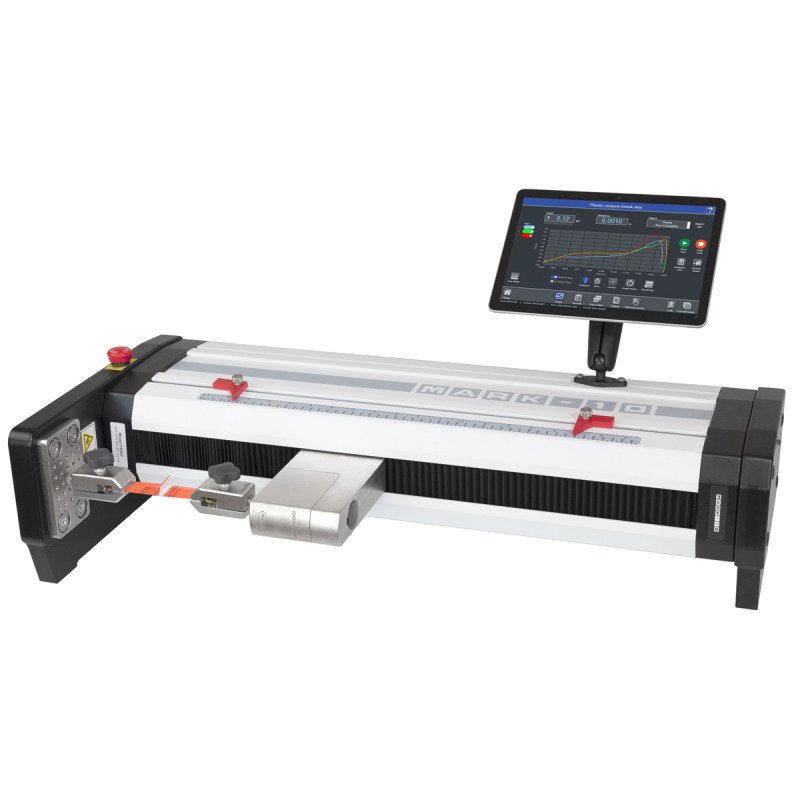

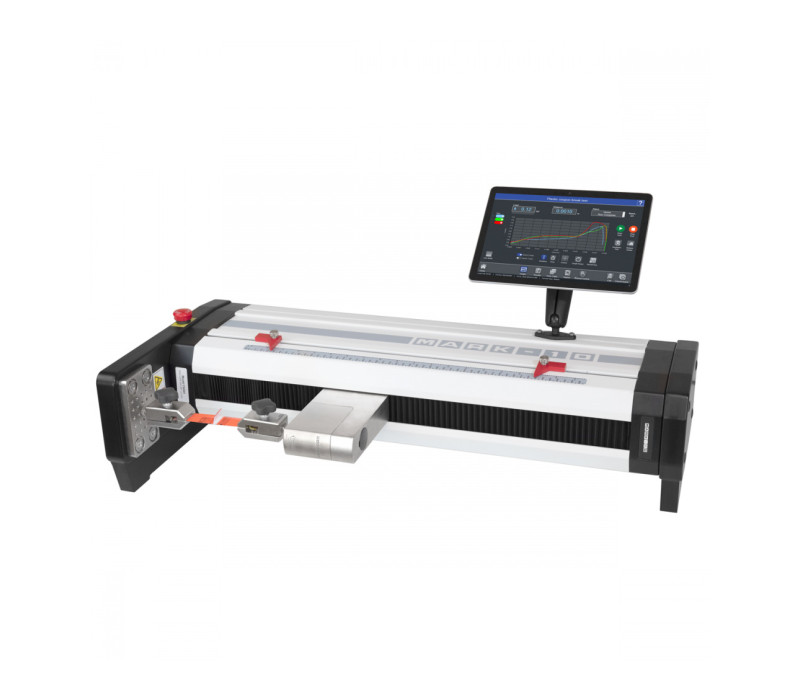

F505H Prüfmaschine in horizontaler Konfiguration ausgestattet für Schältest mit zwei G1008 Film- & Papiergriffen

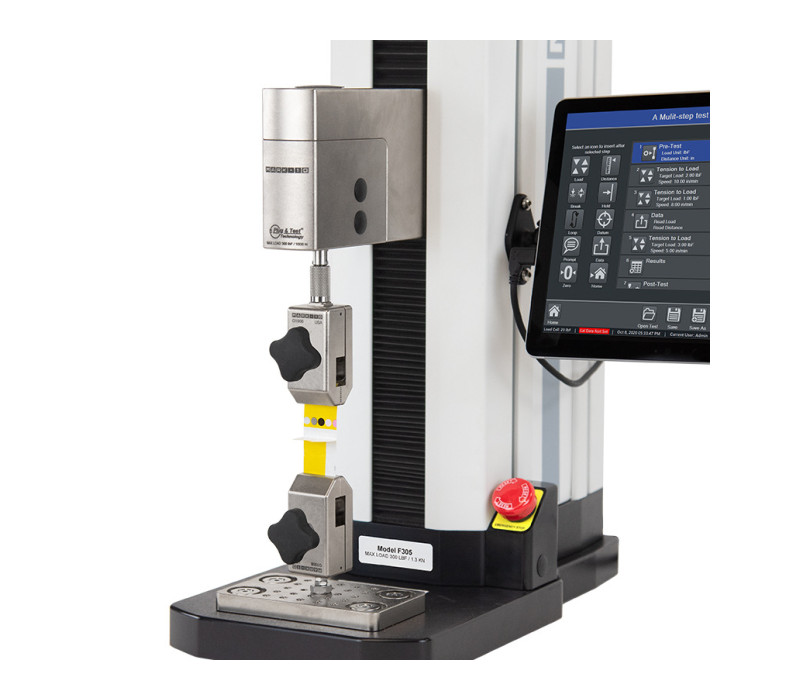

F305 Kraft-Prüfstand ausgestattet mit zwei G1008 Film- & Papiergriffen

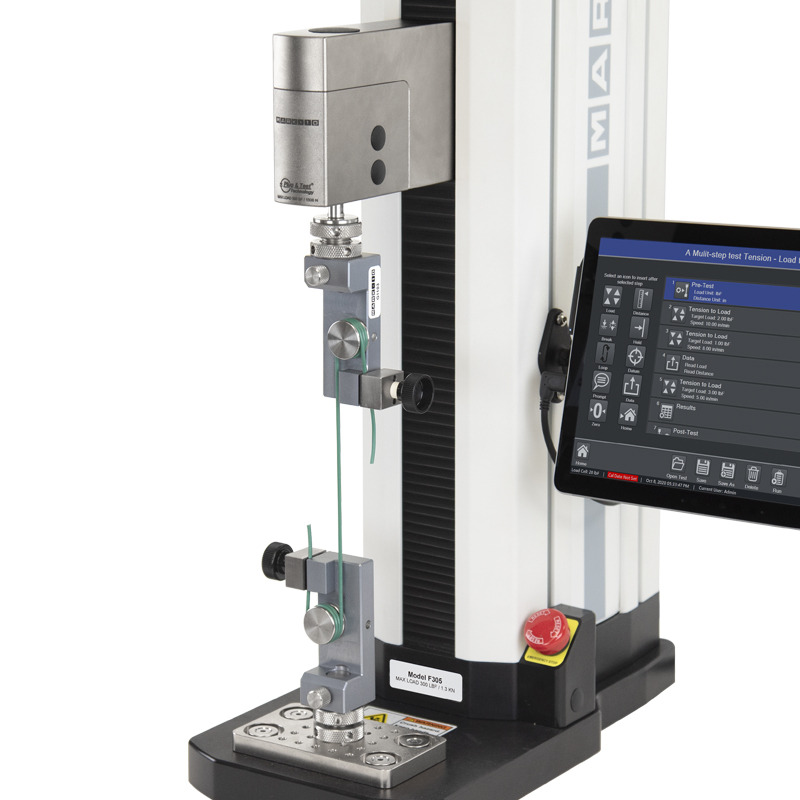

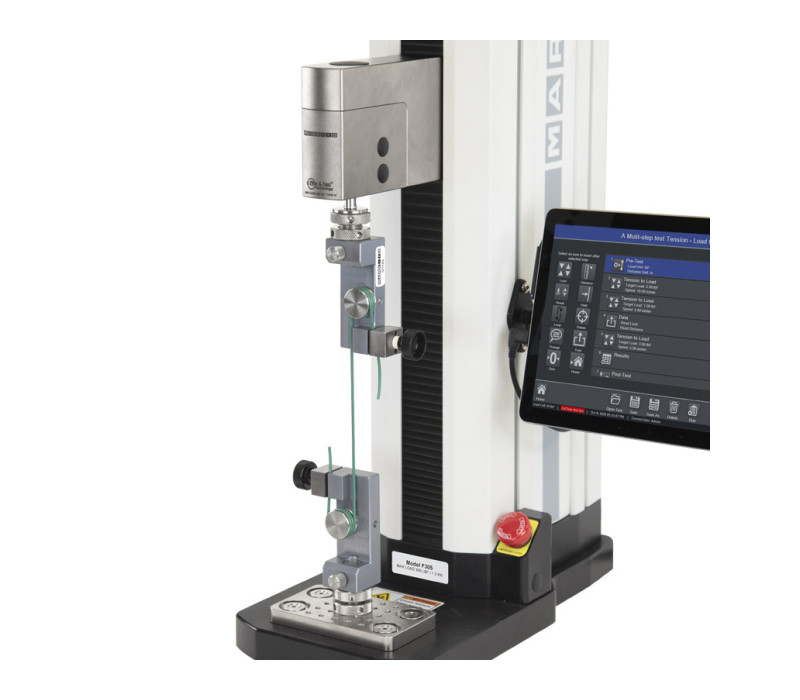

F305 Kraft-Prüfmaschine ausgestattet mit zwei G1103 Seil-/ Drahthaltern

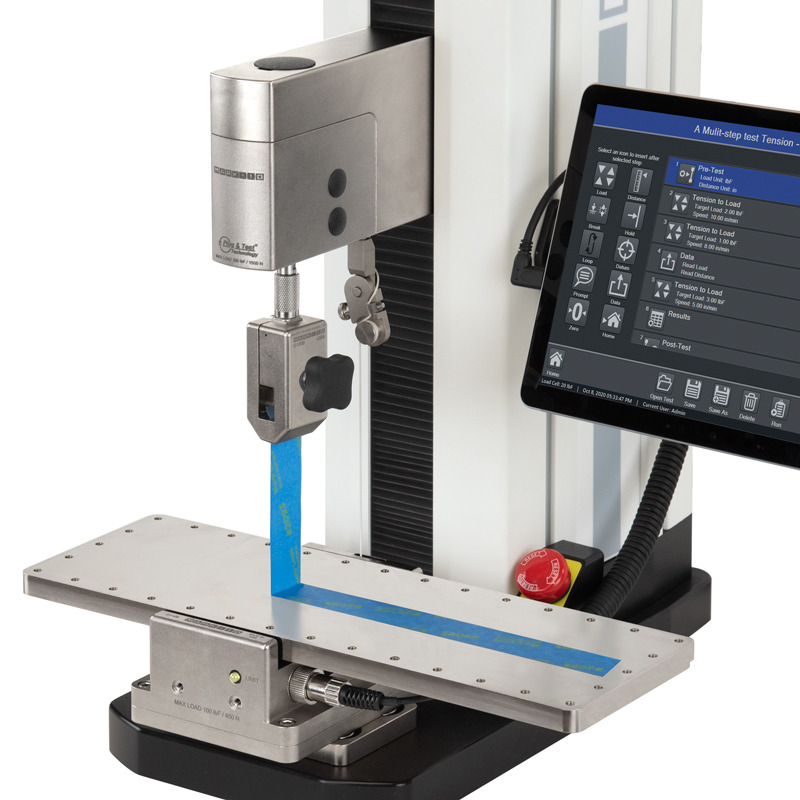

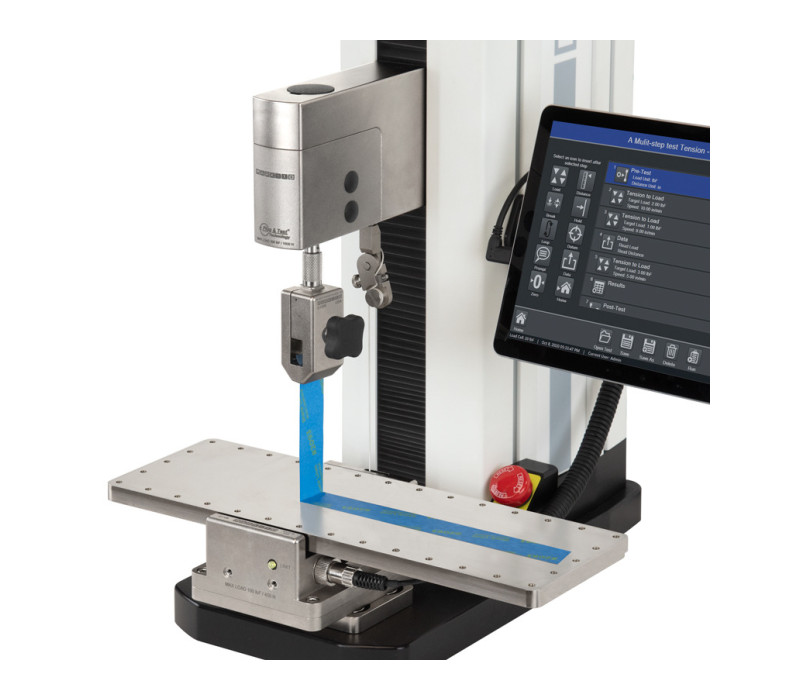

F305 Prüfständer konfiguriert für einen 90° Schältest mit einem G1109 Schältestvorrichtung und G1008 Film- & Papiergriff

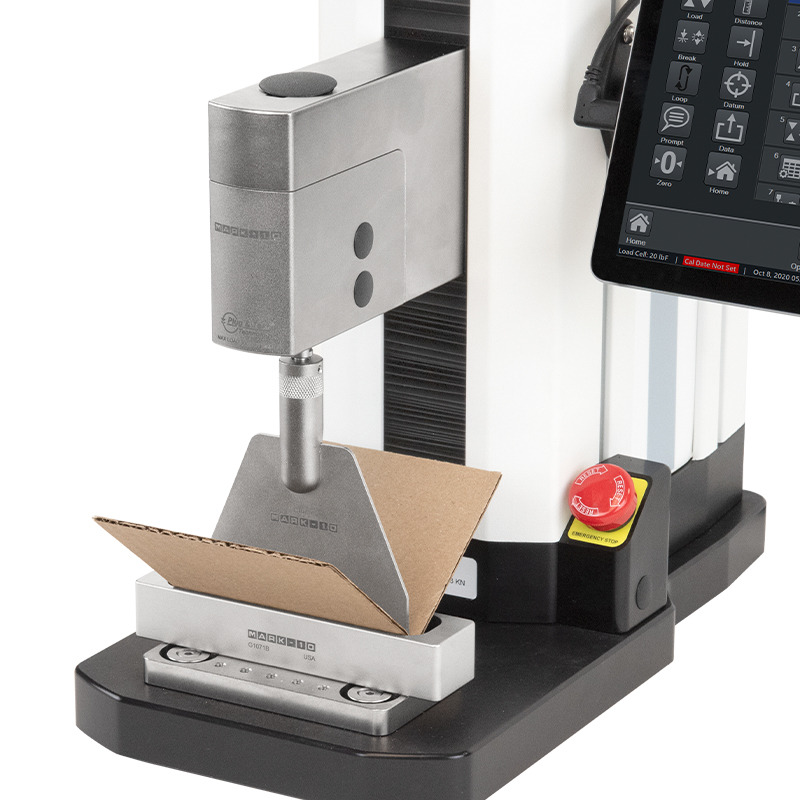

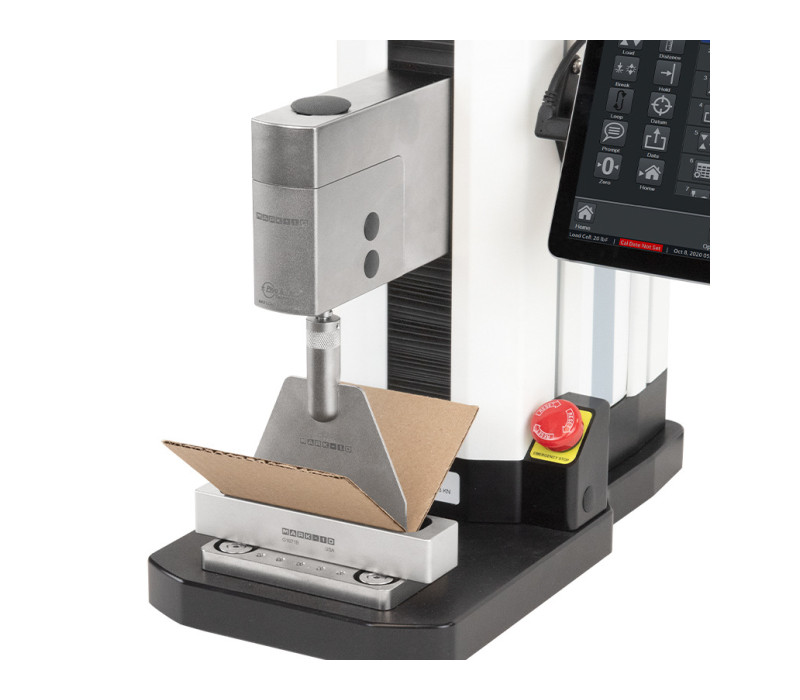

F305 Prüfständer konfiguriert für Biegeversuch auf Wellpappe mittels G1071 Score-Biege-Aufsatz

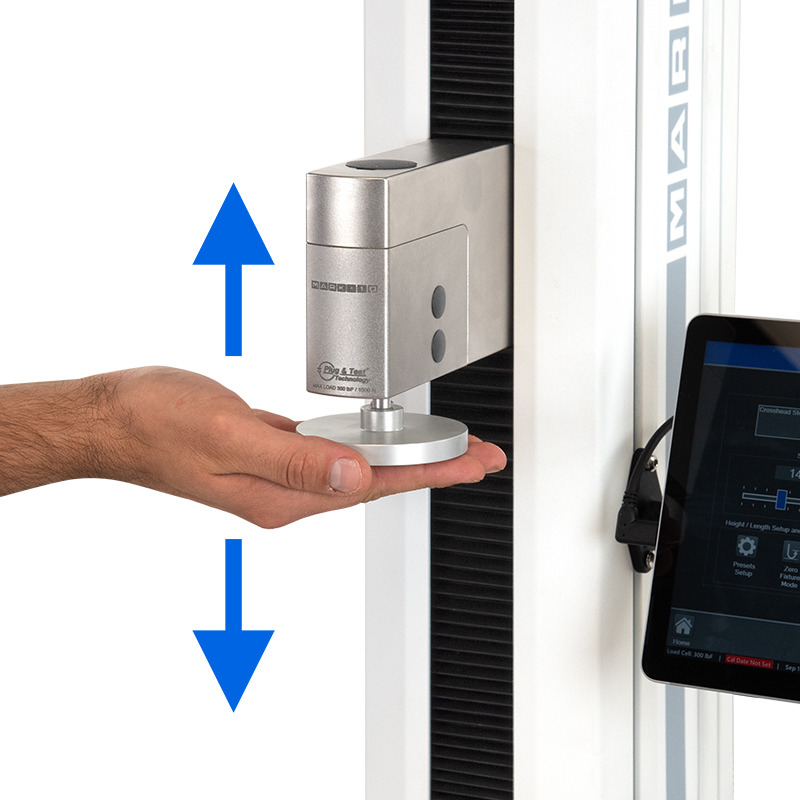

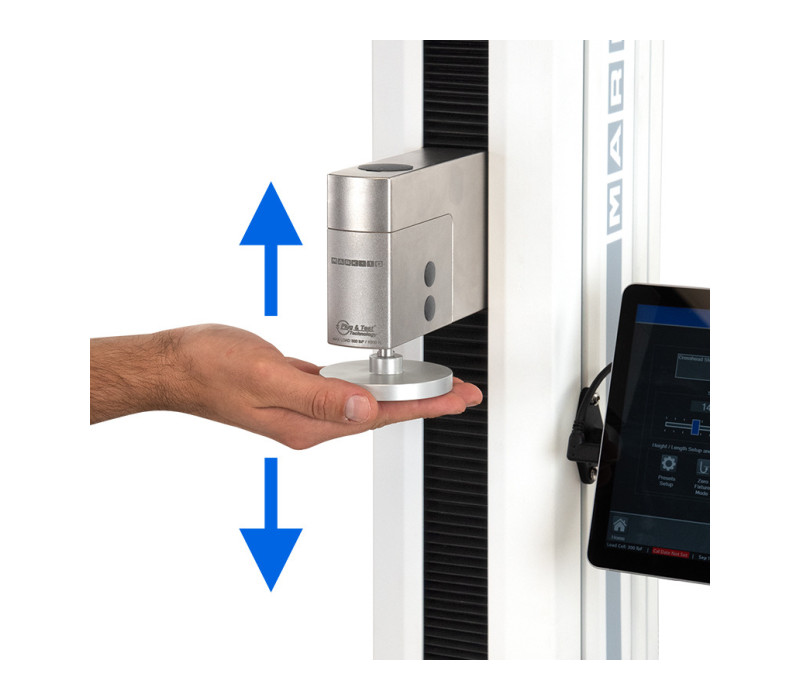

Mittels der innovativen FollowMe® kann die Position des Kreuzkopfes unkompliziert, schnell und genau angepasst werden

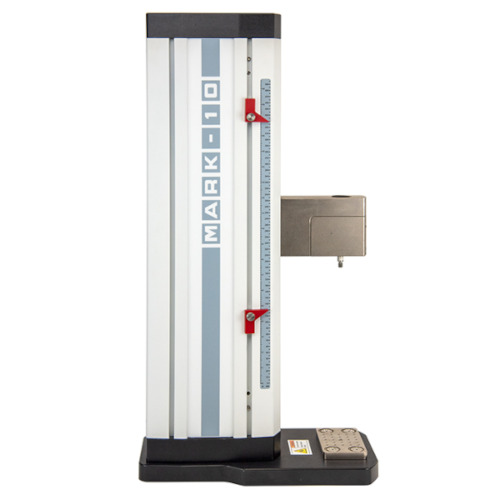

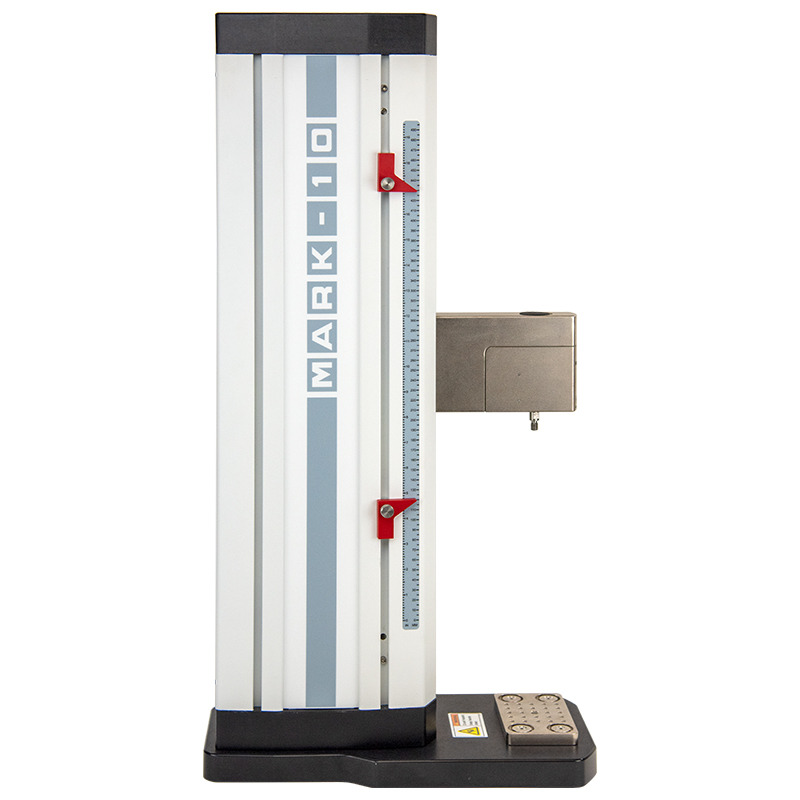

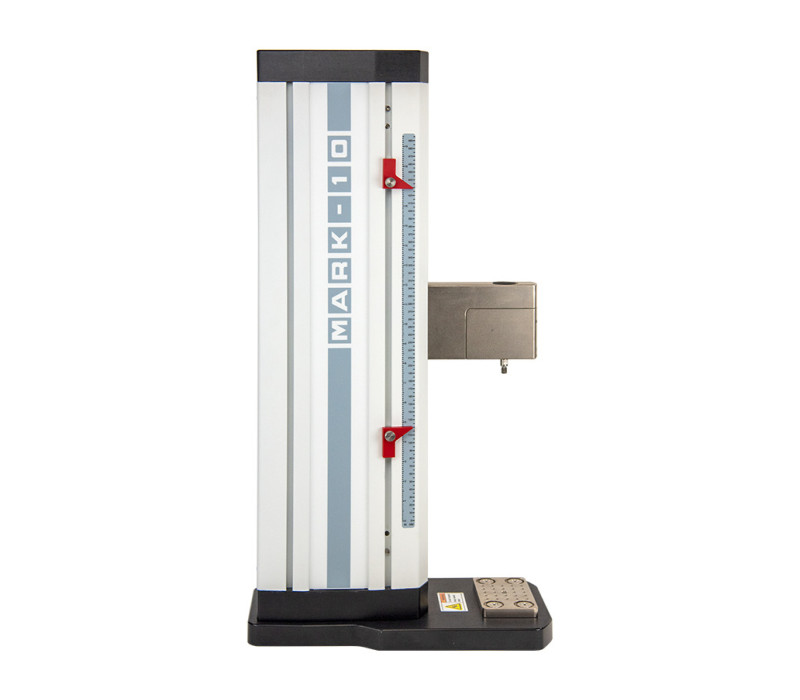

Mechanische obere und untere Wegbegrenzer grenzen den Verfahrweg ein

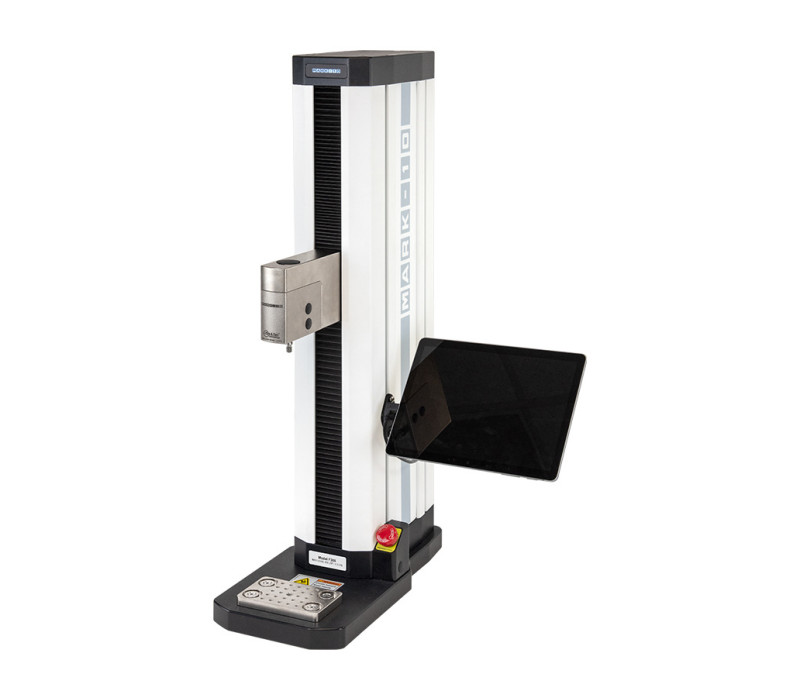

F305 Prüfmaschine mit einer Series FS05 Kraftmessdose

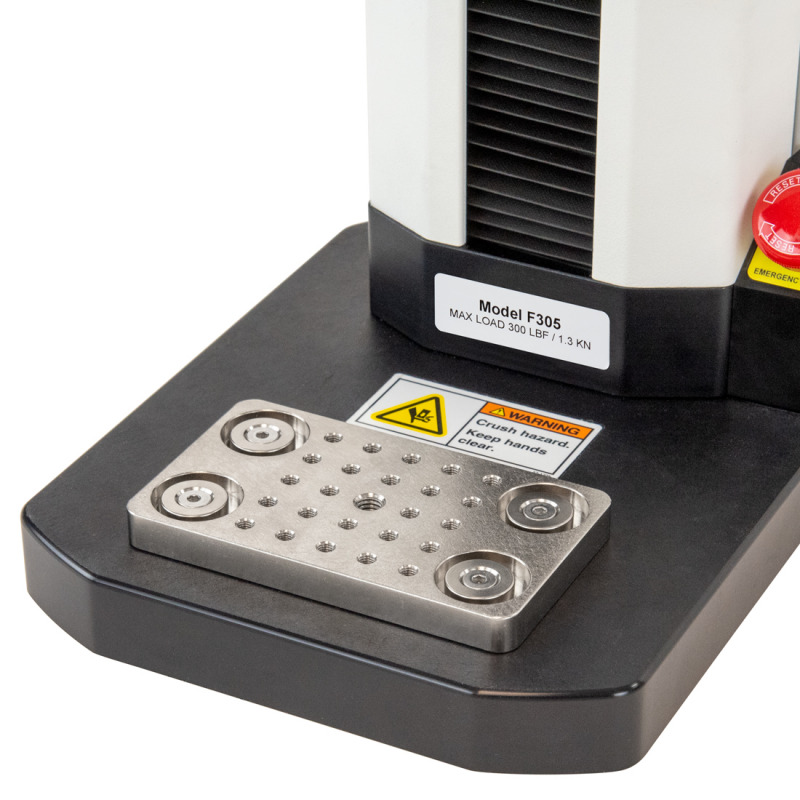

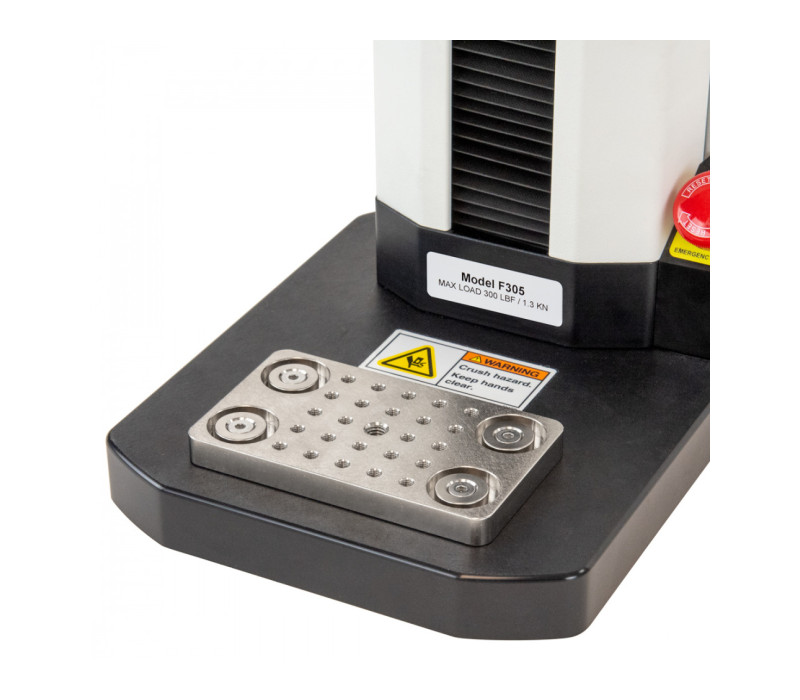

F305 Grundplatte mit Gewindebohrungen

F105 / F305 / F505 / F505H Kraft-Druck Prüfmaschine mit IntelliMESUR

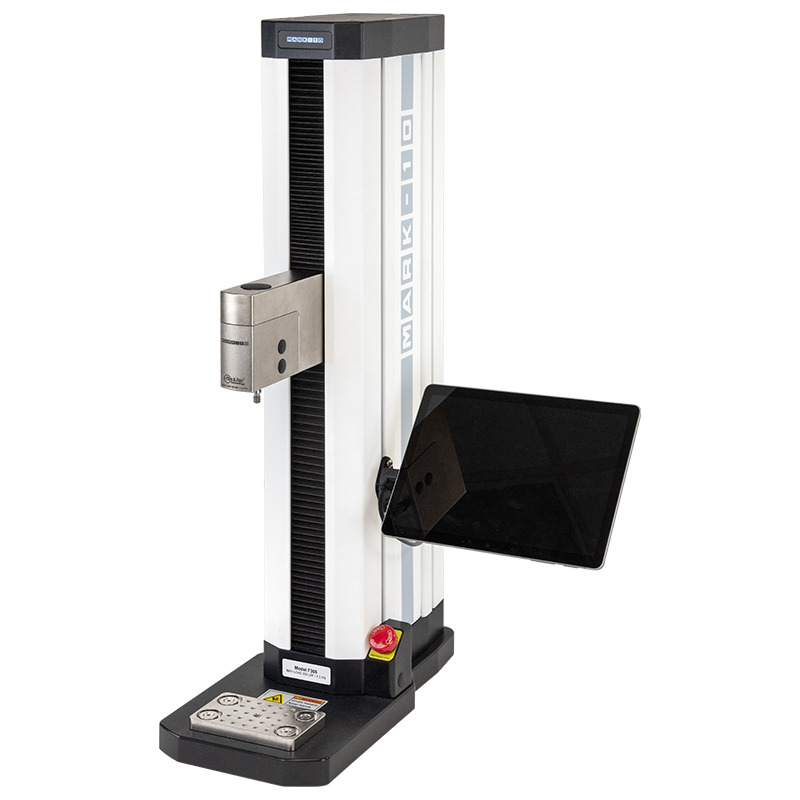

Moderne Kraft-Druck Prüfmaschinen mit Tabletsteuerung

Diese hochentwickelten Kraftprüfstände aus der F-Serie wurden für universelles Messen von Druck-, Zug- und Biegekräften im Bereich von 0,5 bis 2,2 kN entwickelt. Wählen Sie aus horizontaler oder vertikaler Ausführung, sowie diversen Kraftsensoren mit verschiedenem Messbereich und einer ausgedehnten Auswahl an Probenhaltern und Aufsätzen für Sonderanwendungen.

Für diese Modelle aus der Serie F eignen sich die FS05 Kraftsensoren.

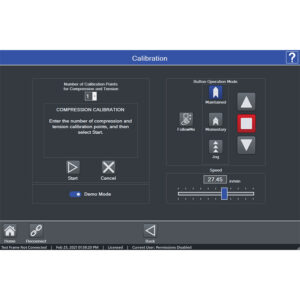

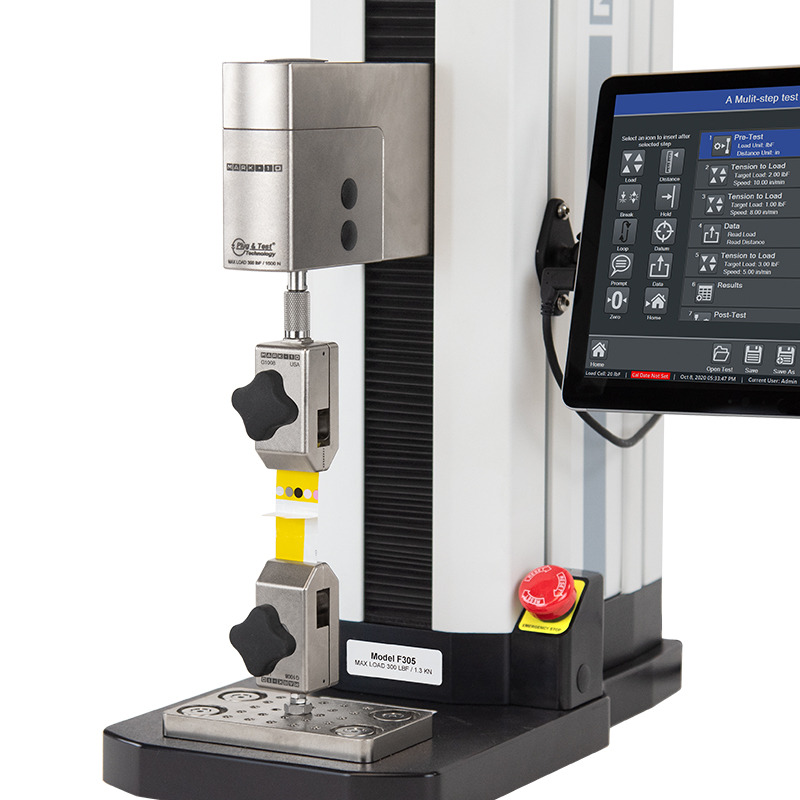

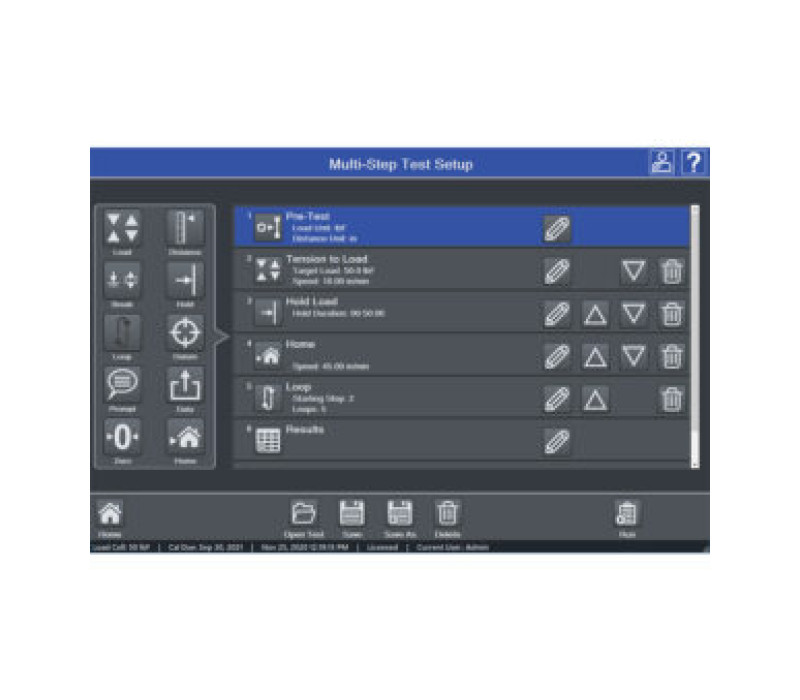

Mittels der IntelliMESUR® programmieren Sie Testabläufe und zeichnen die Daten zur späteren Analyse auf. Dank der kompletten Integration der IntelliMESUR Software in die Prüfmaschine können sowohl einfache Testungen, aber auch mehrstufige Sequenzen direkt über das Bedientablet programmiert werden. Alternativ können Sie auch die F-Serie, ohne Bedientablet, zum Anschluss an einen externen Windows Computer erwerben.

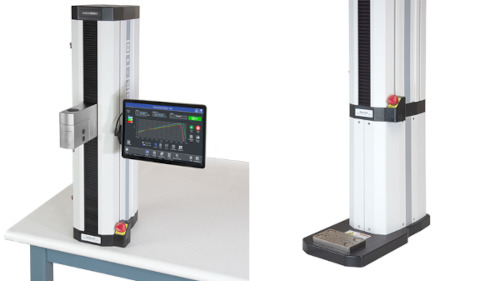

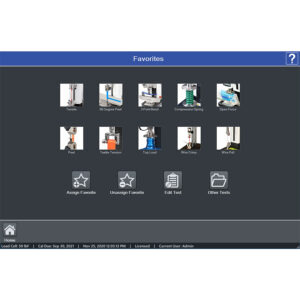

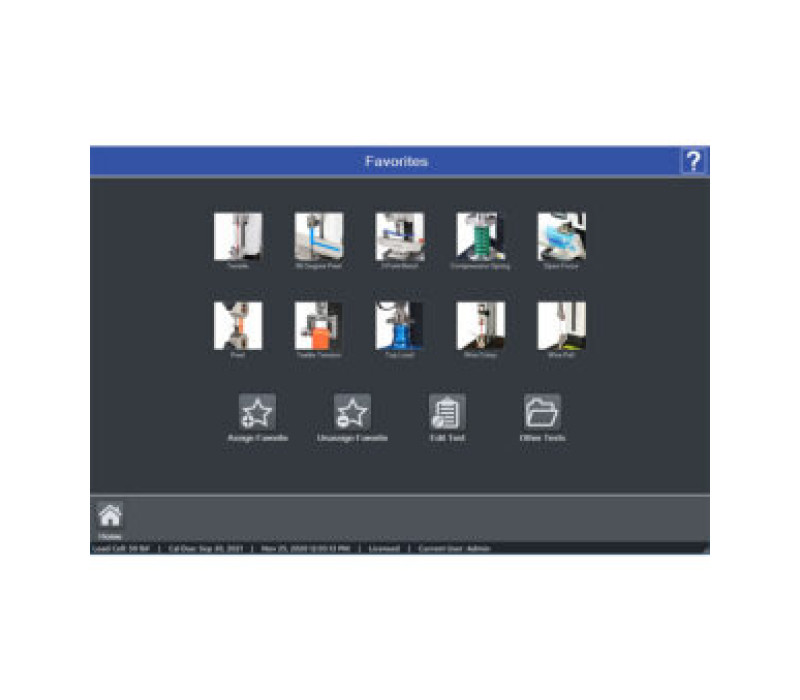

Prüfstände mit der Endung "-IMT" in der Artikelnummer, zum Beispiel F305-IMT, sind mit einem Windowstablet ausgerüstet, welches mit einer inbegriffenen Kugelhalterung am Prüfstand montiert wird. Über den Homescreen können Sie schnell auf bis zu 10 favorisierte Tests zugreifen.

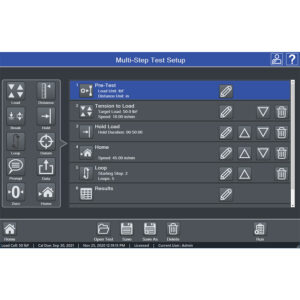

Mit IntelliMESUR® können Sie eine große Bandbreite von Basis- und mehrstufigen Tests ausführen, inklusive:

Grenzwert Tests zu einer Last, Distanz oder Bruch
Höhenmessungen
Last halten
Zyklen fahren
Mehrstufige Tests, mit Kombinationen aus den oben genannten Funktionen

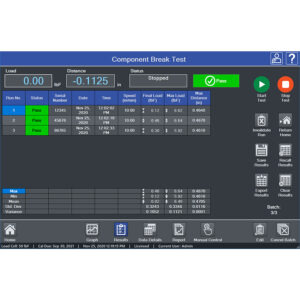

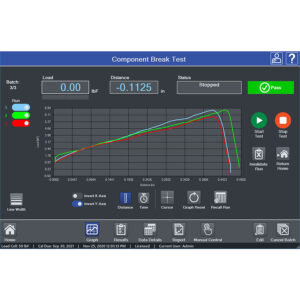

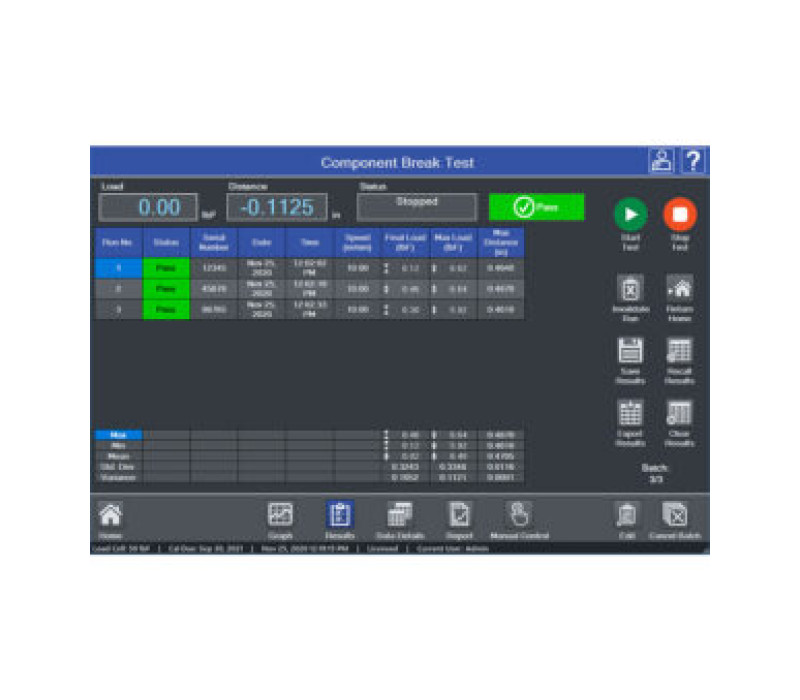

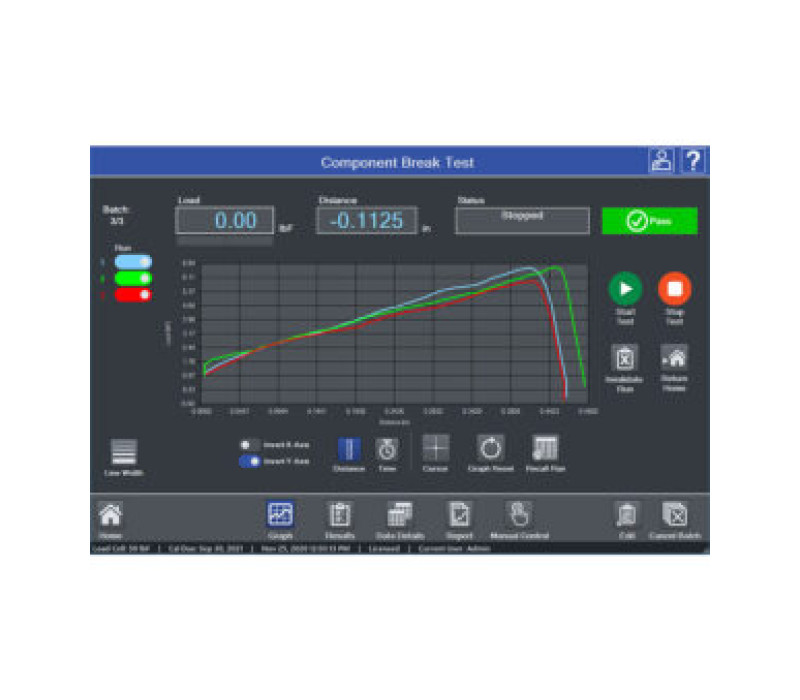

Führen Sie individuelle Testungen oder Serien aus und analysieren die Daten Sie die Daten im graphischen Format oder in Ergebnistabellen. Daten können gespeichert oder exportiert werden, wenn benötigt. PDF Berichte, inklusive Ergebnissen, Statistiken, Graphen, System- und Benutzerinfo, sowie Kommentare, können ebenfalls zum speichern oder ausdrucken generiert werden. Zusätzlich können die Berichte personalisiert und mit eigenem Firmenlogo und einem zusätzlichen Bild versehen werden.

Preis ab € 9.920,00

Jetzt bestellen

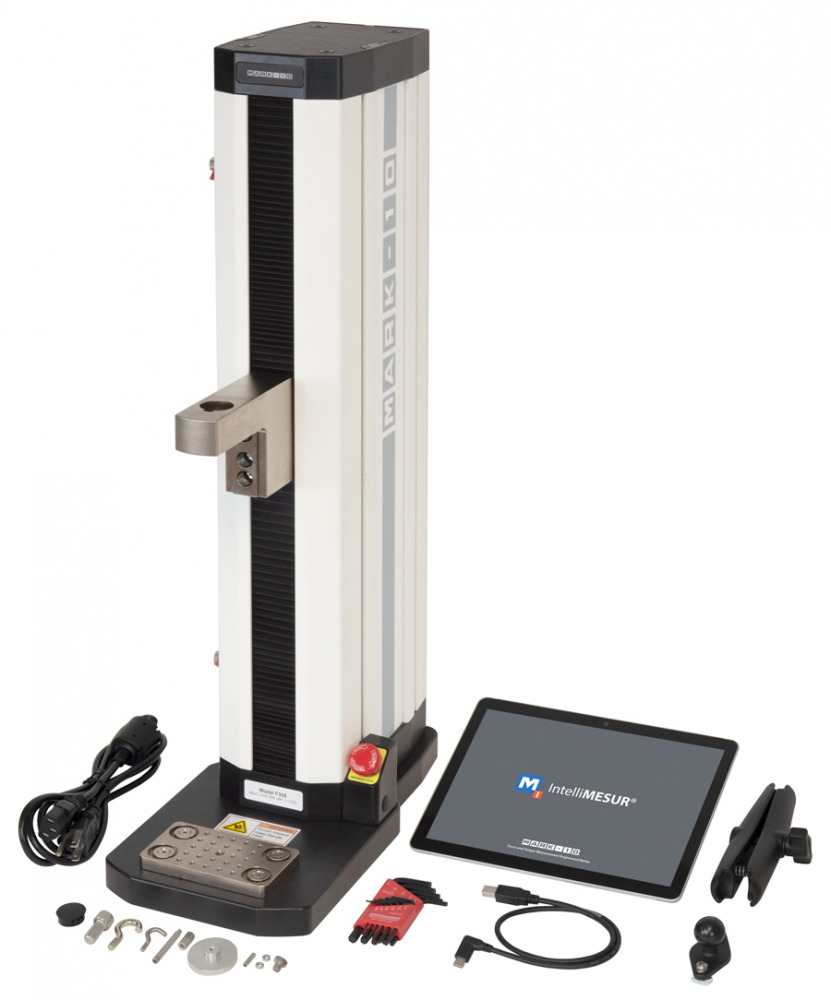

Der F105, F305, F505 und F505H werden als komplettes Set versende, dies beinhaltet:

1 Kontrolpanel, mit Montagehalterung und Hardware (nur -IMT Modelle)
1 Montagehalterung für das Prüfstandende (nur F505H Modell)
1 USB Datenträger mit Software und Installationsdateien (nur -IM Modelle)
1 USB Dongle (nur -IM Modelle)
1 USB Kabel
1 #10-32M Harken mittel
1 5/16-18M Harken groß
1 #10-32F/F Adapter
1 5/16-18M auf #10-32F Adapter
1 Schraubensatz, #10-32 x 3/4"
2 Sechskantmuttern, #10-32
1 Netzkabel
1 Inbusschlüssel Satz
1 NIST rückführbares Kalibrierzertifikat für Kraft (zusätzliches Zertifikat für Distanz und Geschwindigkeit optional erhältlich)

Serie F | IntelliMESUR Datenblatt

| Modell F105 / F305 / F505 | Modell F505H

Spezifikationen

	Modell F105	Modell F305	Modell F505	Modell F505H
Kapazität	0,5 kN	1,5 kN	2,2 kN	2,2 kN
Maximaler Verfahrweg	457 mm	457 mm	457 mm	457 mm
Geschwindigkeitsbereich	0,5 - 1.100 mm/min	0,5 - 1.100 mm/min	0,5 - 1.100 mm/min	0,5 - 1.100 mm/min
Lastgenauigkeit (% der Kapazität))	Prüfstand: ±0.1% Kraftsensor einzeln: Series FS05: ±0.1% \| Series R07: ±0.15%	Prüfstand: ±0.1% Kraftsensor einzeln: Series FS05: ±0.1% \| Series R07: ±0.15%	Prüfstand: ±0.1% Kraftsensor einzeln: Series FS05: ±0.1% \| Series R07: ±0.15%	Prüfstand: ±0.1% Kraftsensor einzeln: Series FS05: ±0.1% \| Series R07: ±0.15%
Lasterfassungsrate	20.000 Hz	20.000 Hz	20.000 Hz	20.000 Hz
Datenerfassungsrate	1.000 Hz	1.000 Hz	1.000 Hz	1.000 Hz
Genauigkeit Geschwindigkeit	±0.2% der Einstellung, nahezu keine Abweichung unter Last	±0.2% der Einstellung, nahezu keine Abweichung unter Last	±0.2% der Einstellung, nahezu keine Abweichung unter Last	±0.2% der Einstellung, nahezu keine Abweichung unter Last
Genauigkeit Verfahrwerg	±0,05 mm, werkskompensiert bis Volllast	±0,05 mm, werkskompensiert bis Volllast	±0,05 mm, werkskompensiert bis Volllast	±0,05 mm, werkskompensiert bis Volllast
Auflösung Verfahrweg	0,01 mm	0,01 mm	0,01 mm	0,01 mm
Endschalter Wiederholbarkeit	0,03 mm	0,03 mm	0,03 mm	0,03 mm
Stromversorgung	Universal Eingang 100-240 VAC, 50/60 Hz, 300W	Universal Eingang 100-240 VAC, 50/60 Hz, 300W	Universal Eingang 100-240 VAC, 50/60 Hz, 300W	Universal Eingang 100-240 VAC, 50/60 Hz, 300W
Sicherung	1,2 A, 250V, 3AG, SLO BLO	1,2 A, 250V, 3AG, SLO BLO	1,2 A, 250V, 3AG, SLO BLO	1,2 A, 250V, 3AG, SLO BLO
Gewicht	27 kg (Prüfstand) 34 kg (Versandgewicht)	27 kg (Prüfstand) 34 kg (Versandgewicht)	32 kg (Prüfstand) 39 kg (Versandgewicht)	32 kg (Prüfstand) 39 kg (Versandgewicht)
Umgebungskonditionen	Gebrauch ausschließlich drinnen Bis zu 2000 Meter über Meeresspiegel Temperatur: 5 – 35°C Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend Netzspannungsschwankungen bis ±10 % der Nennspannung Kurzzeitige Überspannungen bis zur Überspannungskategorie II Einsatz in Umgebungen bis Verschmutzungsgrad 2	Gebrauch ausschließlich drinnen Bis zu 2000 Meter über Meeresspiegel Temperatur: 5 – 35°C Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend Netzspannungsschwankungen bis ±10 % der Nennspannung Kurzzeitige Überspannungen bis zur Überspannungskategorie II Einsatz in Umgebungen bis Verschmutzungsgrad 2	Gebrauch ausschließlich drinnen Bis zu 2000 Meter über Meeresspiegel Temperatur: 5 – 35°C Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend Netzspannungsschwankungen bis ±10 % der Nennspannung Kurzzeitige Überspannungen bis zur Überspannungskategorie II Einsatz in Umgebungen bis Verschmutzungsgrad 2	Gebrauch ausschließlich drinnen Bis zu 2000 Meter über Meeresspiegel Temperatur: 5 – 35°C Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend Netzspannungsschwankungen bis ±10 % der Nennspannung Kurzzeitige Überspannungen bis zur Überspannungskategorie II Einsatz in Umgebungen bis Verschmutzungsgrad 2
Konfirmität	CE Kennzeichnung	CE Kennzeichnung	CE Kennzeichnung	CE Kennzeichnung
Garantie	3 Jahre	3 Jahre	3 Jahre	3 Jahre
Die Lastkapazität verringert sich bei höheren Geschwindigkeiten wie folgt: - F305: limitiert bei 1 kN bei bei mehr als 610 mm/min - F505(H): limitiert bei 1,5 kN bei mehr als 610 mm/min

Produkte

Artikel	Produkt	Preis
137821	F105-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 100 lbF / 0.5 kN	€ 11.511,00
139054	F305-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 300 lbF / 1.3 kN	€ 12.108,00
137822	F305-IM Test frame with IntelliMESUR®l Software License, vertical, 300 lbF / 1.3 kN	€ 9.920,00
137823	F505-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 500 lbF / 2.2 kN	€ 13.458,00
137824	F505H-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, horizontal, 500 lbF / 2.2 kN	€ 14.165,00

Zubehör

Artikel	Produkt	Preis
137929	AC1094-1 Single column extension for ESM303 - 150 mm	€ 588,00
137930	AC1094-2 Single column extension for ESM303 - 300 mm	€ 629,00
137931	AC1094-3 Single column extension for ESM303 - 600 mm	€ 748,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns

Warenkorb ansehen Auschecken

F105 / F305 / F505 / F505H Kraft-Druck Prüfmaschine mit IntelliMESUR

Moderne Kraft-Druck Prüfmaschinen mit Tabletsteuerung

Merkmale

Spezifikationen

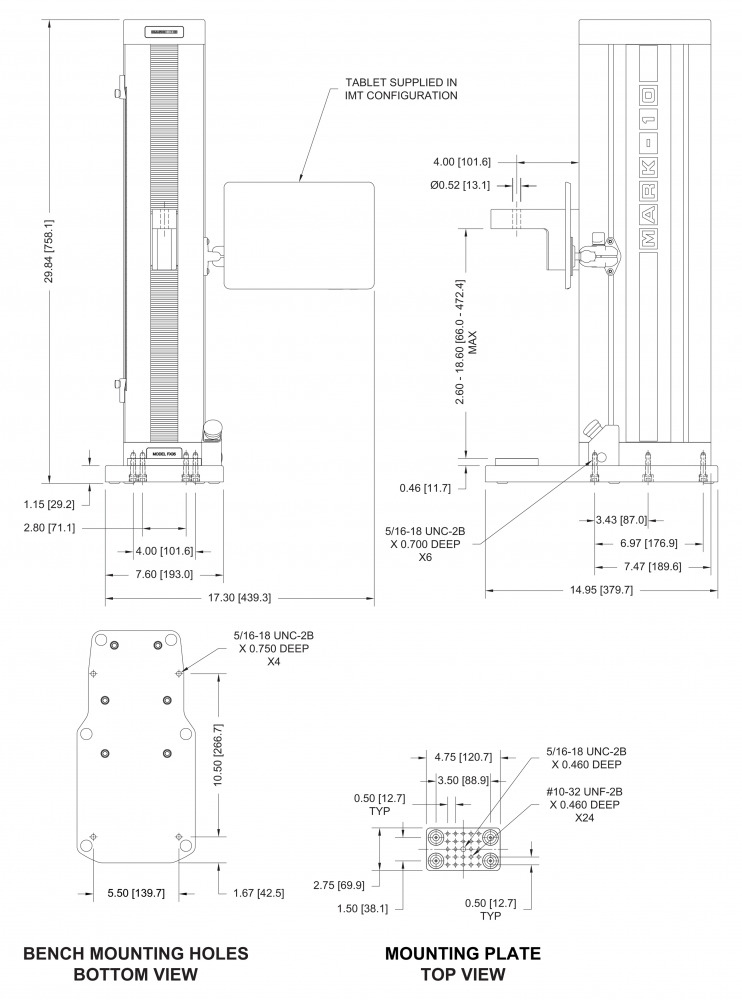

Abmessungen
