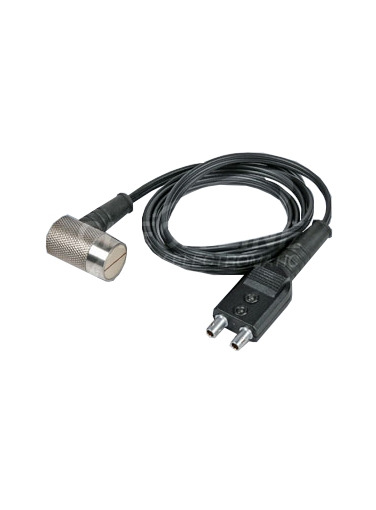

1/2 " ULTRASONIC DUAL ELEMENT TRANSDUCERS

Die Ultraschall-Messköpfe von Checkline sind in verschiedenen Frequenzen, Dämpfungsstufen und mit unterschiedlichen Sondeneigenschaften erhältlich und eignen sich somit für ein breites Anwendungsspektrum. Die Wahl des richtigen Messkopfs gewährleistet präzise Messungen je nach Materialart, Beschichtung und Dickenbereich.

Messkopf-Eigenschaften & Dämpfung

Standardsonden: Ideal für Impuls-Echo-Messungen an unbeschichteten Materialien, metallischen Beschichtungen oder sehr dünnen Lackschichten. Diese Sonden bieten eine gute Eindringtiefe und eignen sich für Allzweckanwendungen.

Verbundsonden: Besser geeignet für weichere oder weniger gleichmäßige Materialien. Sie bieten eine größere Bandbreite mit verbesserter Auflösung und Detailgenauigkeit bei gleichzeitig guter Eindringtiefe.

HD-Sonden (hohe Dämpfung): Entwickelt für Echo-Echo-Messungen (durch Beschichtung) und Impuls-Echo-Messungen. Der Echo-Echo-Modus eliminiert die Beschichtungsdicke aus der Messung und ist effektiv bei Wanddicken über 2,5 mm und Beschichtungen unter 1,0 mm.

CT-Sonden: Hochgedämpfte Messköpfe, speziell für die TI-CMX-Serie entwickelt, zur Messung von Wanddicke, Beschichtungsdicke oder beidem. Sie unterstützen:

• Beschichtungsmessungen: Bis zu 2,5 mm
• Echo-Echo-Messungen: Erfordern eine Wanddicke > 2,5 mm
• Echo-Echo-Verify: (Nur bei kompatiblen Modellen) Erfordert eine Wanddicke > 1,25 mm

Messkopf-Frequenzleitfaden

1/2"-Doppelelement-Sonden sind in Frequenzen von 1 MHz bis 10 MHz erhältlich. Die Wahl der richtigen Frequenz hängt von Ihren Anforderungen an Inspektionstiefe und Auflösung ab:

• Niedrige Frequenzen (1–2,25 MHz): Bieten tiefere Eindringtiefe bei dicken oder dämpfenden Materialien. Geringere Auflösung und größere Totzone – weniger geeignet für dünne Wände.
• Mittlere Frequenzen (3,5–5 MHz): Ausgewogenes Verhältnis zwischen Eindringtiefe und Auflösung. Vielseitig für die meisten Standardanwendungen.
• Hohe Frequenzen (7,5–10 MHz): Liefern höhere Auflösung bei geringerer Eindringtiefe. Am besten geeignet für dünne Materialien und Feinmessungen.

Beziehen Sie sich auf die unten stehende Messkopf-Auswahltabelle, um die beste Übereinstimmung basierend auf Materialart, Oberflächenbeschaffenheit und Messbereich zu finden.
