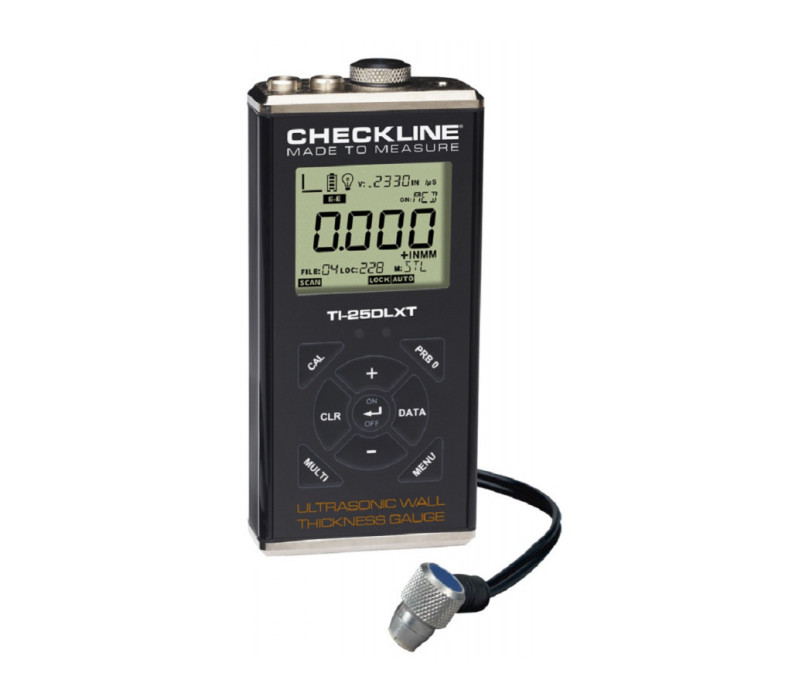

Wanddickenmessgeräte der Serie TI-25
Die TI-25-Serie Ultraschall-Wanddickenmessgeräte bietet ein umfassendes Spektrum an Lösungen für die zerstörungsfreie Wanddickenmessung an Metallen, Kunststoffen und anderen festen Materialien – ideal, wenn der Zugang nur von einer Seite möglich ist.
Ob Sie ein einfaches Messgerät für Stichproben oder ein voll ausgestattetes Instrument für anspruchsvolle Anwendungen benötigen, die TI-25-Serie deckt ein breites Anforderungsspektrum ab. Siehe die Vergleichstabelle unten, um das für Ihre Anforderungen am besten geeignete Modell zu ermitteln.
Wesentliche Merkmale (je nach Modell unterschiedlich):
- Optimiert für industrielle Oberflächen: Alle Modelle verwenden Dual-Element-Messköpfe für verbesserte Leistung bei ungleichmäßigen oder verschlissenen Materialien.
- Vielseitige Messmodi: Pulse-Echo als Standard; ausgewählte Modelle unterstützen Echo-Echo für Messungen der Wanddicke unter einer Beschichtung.
- Materialgeschwindigkeitsoptionen: Unterstützung für voreingestellte und benutzerdefinierte Geschwindigkeitseinstellungen je nach Modell.
- Erweiterte Funktionen: Fortgeschrittenere Modelle umfassen Datenspeicher, Scan-Modus, Grenzwertalarme und Differentialmodus für Vergleichsanalysen.
- Leicht ablesbares Display: Hintergrundbeleuchtetes LCD mit Messstabilitätsanzeige und integrierter Nullpunkteinstellung des Messkopfs.
Wesentliche Vorteile:
- Anwendungsvielfalt: Geeignet für die Wanddickenprüfung von Tanks, Rohrleitungen, Schiffsrümpfen und Strukturelementen.
- Einsatzbereit im Feld: Robustes Gehäuse und intuitive Bedienung machen es ideal für Inspektionen im Werk und vor Ort.
- Skalierbare Leistung: Ein klarer Upgrade-Pfad von Einsteigermodellen zu fortschrittlichen Geräten mit Speicher- und Beschichtungsfunktionen.
Verschiedene Messkopfgrößen sind für ebene Oberflächen, gekrümmte Bereiche oder schwer zugängliche Stellen erhältlich. Eine Reihe von Frequenzen wird angeboten, um entweder eine größere Messtiefe oder eine verbesserte Auflösung zu erreichen. Je nach Modell umfassen die Funktionen Messung unter Beschichtungen, Speicherfunktionen, Differentialmodus und Hochgeschwindigkeits-Scanmodi – wodurch die TI-25-Serie für alles von Grundinspektionen bis hin zu fortgeschrittenen industriellen Untersuchungen geeignet ist.
Kontaktieren Sie uns, um bei der Ermittlung des am besten geeigneten TI-25-Modells für Ihren spezifischen Anwendungsfall zu helfen.
Merkmale

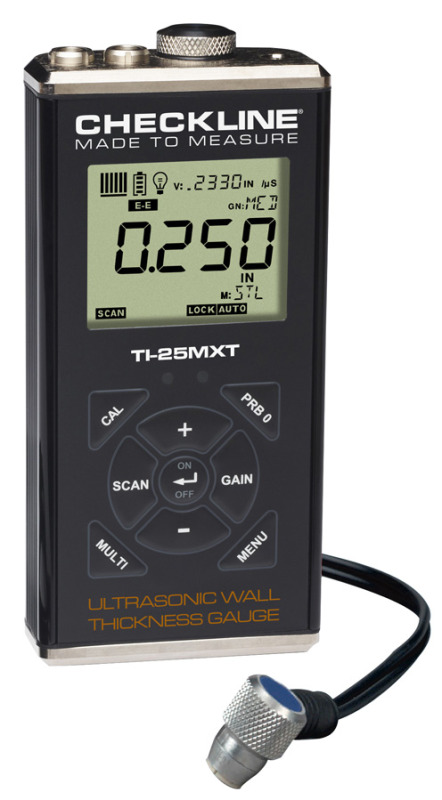

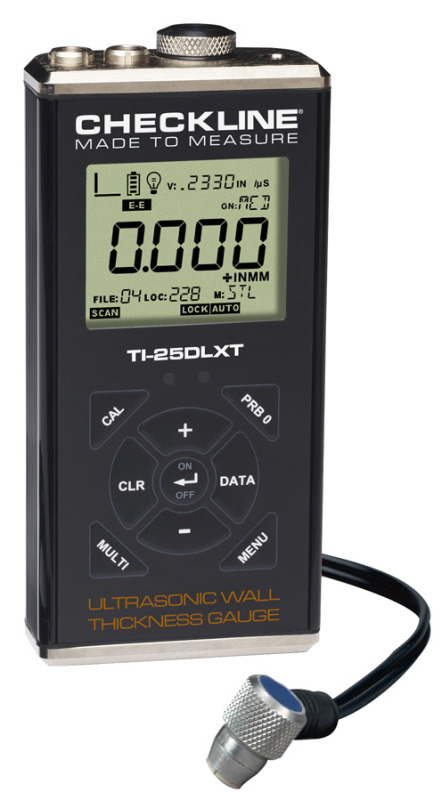

- Durchbeschichtungsfunktion:Verfügbar bei Echo-Echo-Modellen (TI-25MXT, TI-25DLXT) für genaue Messungen unter Beschichtungen, ohne diese entfernen zu müssen.

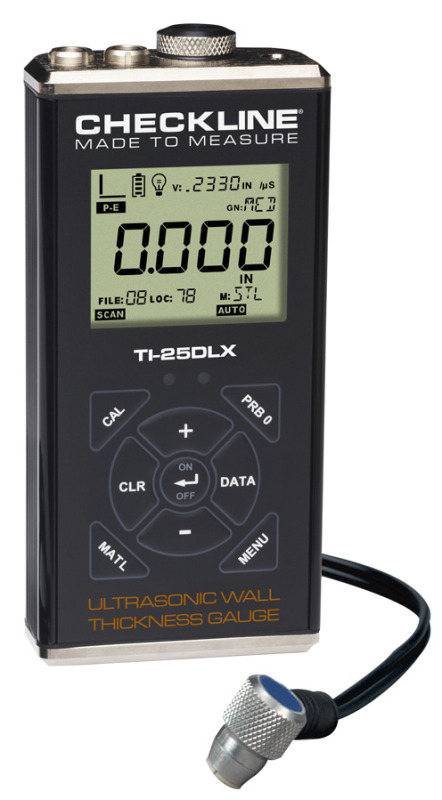

- Speicher und Datenprotokollierung:Die Modelle DLX und DLXT verfügen über einen integrierten Speicher, der bis zu 10.000 Messwerte speichern kann.
- Stabilitäts-/Wiederholbarkeitsanzeige:Das LCD-Display verfügt über ein sechsstelliges Balkendiagramm, das Echtzeit-Feedback zur Signalqualität liefert.
- Zubehörkompatibilität:Kompatibel mit einer Vielzahl von Kalibrierblöcken, Koppelmitteln und alternativen Transducern.
- Spezialmessköpfe:Zusätzlich zu den Standardmodellen sind für diese Messgeräte auch Hochtemperatur- und Unterwassertransducer erhältlich.
- Garantie:5 Jahre Garantie auf das Messgerät und 90 Tage auf den Transducer.
Die Wanddickenmessgeräte der Serie TI-25 werden als Komplettset geliefert, das folgende Artikel enthält:
Standardversion:
- Ultraschall-Wanddickenmessgerät der Serie TI-25
- Ultraschallsonde – der Standard Messköpf typ für jedes Modell ist in der folgenden Vergleichstabelle angegeben
- 120-ml-Flasche mit Kopplungsflüssigkeit
- NIST-rückführbares Kalibrierzertifikat
- 2 AA-Batterien
- Bedienungsanleitung
- PC-Software zum Herunterladen verfügbar
Alle Artikel werden in einem mit Schaumstoff ausgekleideten Kunststoffkoffer geliefert.
WOP version:
Enthält alle Artikel der Standardversion mit Ausnahme des Messköpfs.
Diese Option ist für Benutzer gedacht, die einen anderen Messköpf als den im Kit enthaltenen Standardmessköpf verwenden möchten.

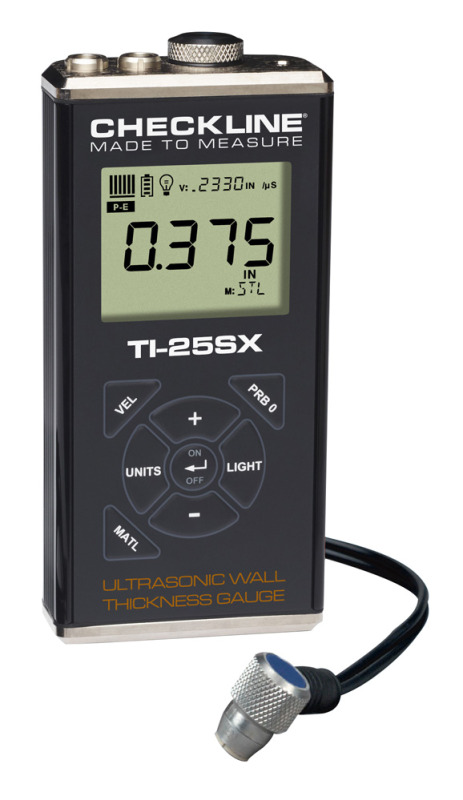

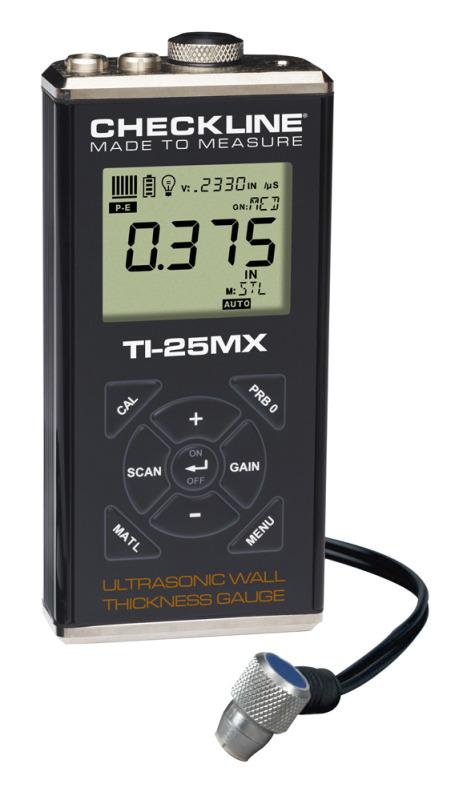

| TI-25MX | TI-25MXT | TI-25DLX | TI-25DLXT | TI-25SX** | TI-25PX** | TI-25LTX** | |
|---|---|---|---|---|---|---|---|
| Anzeige |  |  |  |  |  |  |  |

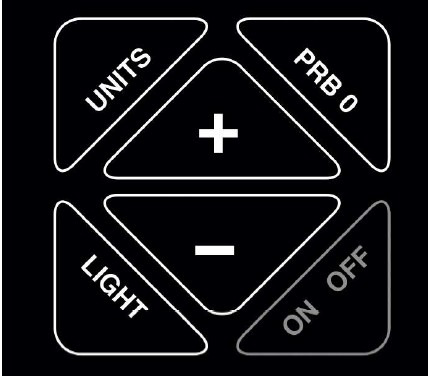

| Tastatur |  |  |  |  |  |  |  |
| Messbereich mit Standardwandler auf Stahl (*) | 0.6 -150 mm | Pulse - Echo 1.00 to 199.9mm, Echo - Echo 2.54 to 25.40 mm | 0.6 -150 mm | Pulse - Echo 1.00 to 199.9mm, Echo - Echo 2.54 to 25.40 mm | 0.6 -150 mm | 1 - 150 mm | 1 - 150 mm |
| Auflösung | 0.01mm | 0.01mm | 0.01mm | 0.01mm | 0.01mm | 0.01mm | 0.05mm |
| Messmodus | Pulse-Echo | Pulse-Echo / Echo-Echo | Pulse-Echo | Pulse-Echo / Echo-Echo | Pulse-Echo | Pulse-Echo | Pulse-Echo |
| Materialgeschwindigkeitsbereich | 305 - 18,542 m/s | 305 - 18,542 m/s | 305 - 18,542 m/s | 305 - 18,542 m/s | 305 - 18,542 m/s | 305 - 18,542 m/s | 5920 m/s (stahl) |
| Vorkalibrierte Materialeinstellungen | 8 | 8 | 8 | 8 | 8 | 0 | 1 |
| Benutzerdefinierte Materialeinstellungen | 2 | 2 | 2 | 2 | 2 | 1 | 0 |
| Einstellbare signal Verstärkung | |||||||
| Hochgeschwindigkeits-Scanmodus | |||||||
| Differenzmodus | |||||||
| Grenzwertalarmmodus | |||||||
| Geschwindigkeitsmesser (VX) | |||||||
| Speicher und Datenprotokollierung | |||||||
| Standardtransducer | T-102-3300 | T-102-2700 | T-102-3300 | T-102-2700 | T-102-3300 | T-102-2000 | T-102-2000 |
Alle Messgeräte der TI-25-Serie bieten die folgenden gemeinsamen Funktionen: - Wählbare Messung in Millimetern oder Zoll - Wählbare LED-Hintergrundbeleuchtung (EIN/AUS/Auto) - Stabilitäts-/Wiederholbarkeitsanzeige, eine visuelle Anzeige mit sechs Strichen (volle Anzeige = stabiles Signal) - Manuelles Nullstellen der Sonden über integrierte Sondenscheibe - Alle Messgeräte der TI-25-Serie verwenden Dual-Element-Sonden - Automatische V-Pfad-/Dual-Pfad-Fehlerkorrektur für verbesserte Genauigkeit (*) Je nach Material und Sonden sind unterschiedliche Messbereiche verfügbar. Weitere Informationen erhalten Sie von uns. ** Keine Selbstkalibrierungsoption |
|||||||

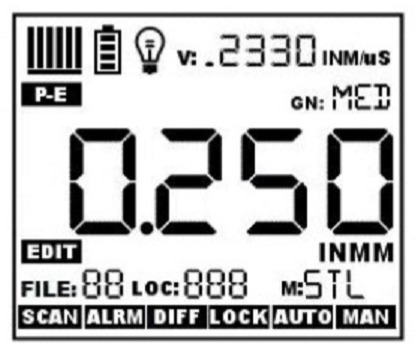

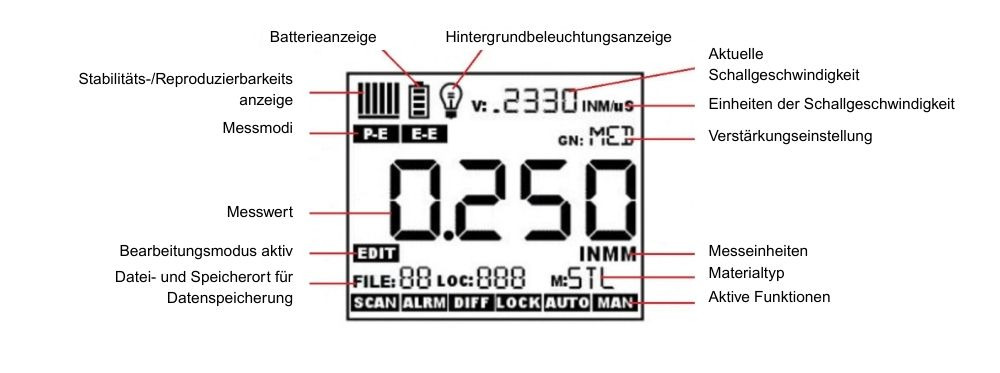

** Anzeige gezeigt: TI-25DLXT
Aktive Funktionen: (SCAN) Hochgeschwindigkeits-Scanmodus, (ALRM) Alarmmodus, (DIFF) Differenzmodus, (LOCK) Kalibriersperre, (AUTO) Automatische Nullkalibrierung,
(MAN) Manuelle Nullkalibrierung
 | Kleinster konvexer Krümmungsradius | 8.89 mm |
| Kleinster konkaver Krümmungsradius | 76.2 mm | |
 | Minimale Bauhöhe | 25.0 mm |
 | Minimaler Durchmesser Messfläche | 3.8 mm |
 | Dünnste Substratdicke - F | N/A |
| Dünnste Substratdicke - NFe | N/A |
Ähnliche Produkte
TI-CMX Ultraschall Schicht- und Wanddickenmessgerät
- Automatische Prüfkopferkennung mit manueller oder automatischer Nullung
- Säulen-Diagramm mit benutzerdefinierten Start- und Zielwerten bietet die höchste Auflösung rundum des gewünschten Zielwerts.
- Der Differenzmodus ermöglicht es einen gewünschten Dickenwert einzustellen. Das Display wird dann die Differenz zwischen dem aktuellen und gewünschten Dickenwert als einen Plus- oder Minus-Wert wiedergeben.
Mehr Details
TI-MVX Professionelles Wanddickenmessgerät für ausführliche Wanddickenmessungen
- Verschiedene Ansichtsoptionen ausgestattet zur vollständigen Analyse: RV Wellenform und korrigierte Wellenform, zeitbasierter B-Scan und großen Ziffern.
- Korrigierender A-Scan-Modus zum Erkennen von Fehlern und Unregelmäßigkeiten im Puls-Echo Modus und zum Messen durch Beschichtungen im Echo-Echo Modus.
- Der zeitlich basierte B-Scan-Modus gibt eine Profilansicht des Materials wieder zur Kontrolle des unterliegenden Materials.
Mehr Details
TI-MMX-SDL Hochstleistungs-Wanddickenmessgerät mit Datenspeicher
- Verschiedene Ansichtsoptionen: u.a. RF Wellenform, korrigierte Wellenform und große Ziffernanzeige
- B-Bild-Erzeugung zur Profilansicht des Testmaterials
- Automatische Verstärkungsregelung (AGC) für Messungen durch Farbe
Mehr Details
TI-007X Präzisions Ultraschall Wanddickenmessgerät
- Lieferung inklusive NIST rückführbarem Kalibrierzertifikat
- 5 Jahre Garantie auf das Messgerät
- Wählbare Messmodi: Pulse-Echo (P-E), Interface-Echo (I-E) und Plastics (PLAS)
Mehr Details
Zubehör

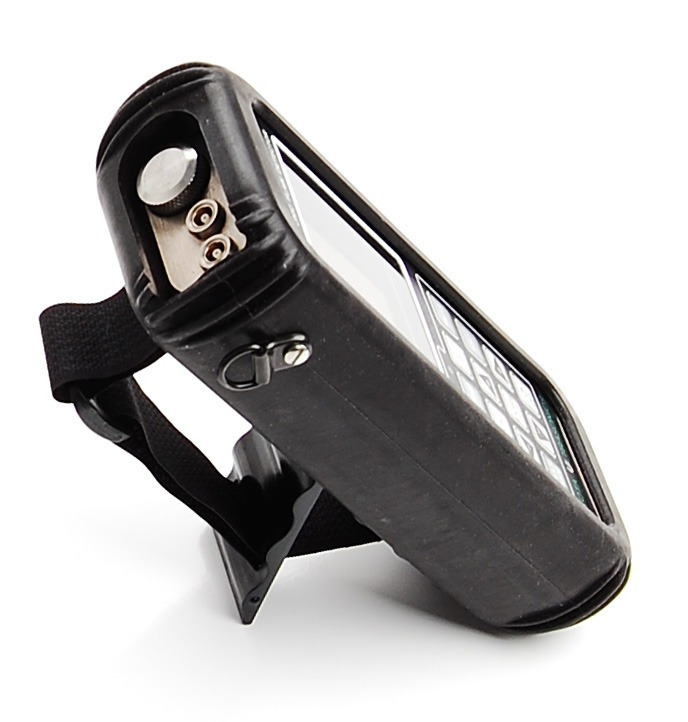

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse
- Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
- Hand- und Schulterschlaufe
- Schützt zuverlässig vor versehentlicher Beschädigung
Mehr Details
TI-V-BLOCK Messfühler-Halter
- Der V-Block Messfühler-Halter ermöglicht dem Benutzer viel Kontrolle und Wiederholbarkeit beim Messen von Röhren und anderen kurvigen Materialien.
Mehr Details
CF-AN Ultraschall-Kopplungsmittel
- Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
- Verschiedene Größen, größere Mengen auf Anfrage verfügbar
Mehr Details
TI-SB Kalibrierblock mit NIST Zertifikat
- Prüfblock zum Kalibrieren von Ultraschall-Wanddickenmessgeräten
- Inklusive NIST Kalibrierungszertifikat und Testdaten
- 3 verschiedene Größen erhältlich
Mehr Details
TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl
- Prüfblock aus Stahl zur einfachen Überprüfung Ihres Ultraschall-Wanddickenmessgeräts
- 2 verschiedene Größen erhältlich.
Mehr Details
Wiederaufladbare Li-Ion-AA-Batterien über USB auf USB-C
- Li-Ion-Akku
- Stabile Spannung von 1,5 V über 95 % der Laufzeit
- Aufgeladen über das USB-zu-USB-C-Kabel
Mehr Details
Spezifikationen
| Messbereich (Standardmessköpf auf Stahl): | - TI-25MX, TI-25DLX & TI-25SX: 0.6 -150 mm - TI-25MXT & TI-25DLXT: Pulse - Echo 1.00 to 199.9mm, Echo - Echo 2.54 to 25.40 mm - TI-25PX & TI-25LTX: 1 - 150 mm |
| Auflösung: | 0.01 mm (0.05 mm vor TI-25LTX) |
| Maßeinheiten: | mm und zoll |
| Geschwindigkeitsbereich: | Einstellbar von 305 bis 18.542 m/s (außer TI-25LTX) |
| Anzeige: | - Großes 4,5-stelliges LCD-Display, Zeichenhöhe: 13 mm - Wählbare Hintergrundbeleuchtung (EIN/AUS/Auto) - Segmentiertes Layout für eine übersichtliche Anzeige der erweiterten Funktionen |
| Bildwiederholfrequenz: | 10 Hz |
| Impulsfrequenz: | 200 Hz (200 pulsen per seconde) |
| Sondenkabel: | 1,2 m wasserdichtes Kabel mit unpolarisierten Steckern |
| Stromversorgung: | 2 × AA-Batterien (auch wiederaufladbare Batterien werden unterstützt) |
| Batterielebensdauer: | Bis zu 45 Stunden Dauerbetrieb (je nach Akkutyp) |
| Betriebstemperaturgrenzen: | - Umgebung: -30 °C bis +75 °C - Prüflingsmaterial: -20 °C bis +100 °C Sonden für höhere Temperaturen auf Anfrage erhältlich |
| Gehäuse: | Extrudierter Aluminiumkörper mit vernickelten Endkappen, abgedichtete Konstruktion |
| Abmessungen: | 63.5 × 31.5 × 131.3 mm (L × W × H) |
| IP-Schutzart: | IP65 |
| Gewicht: | 308 gr |
| Versandgewicht: | 1,45 kg |
| Zertifizierung: | NIST-rückführbar und MIL-STD-45662A-konform, CE-zertifiziert |
| Garantie: | - Messgerät: 5 jaar - Messköpf: 90 tagen |
