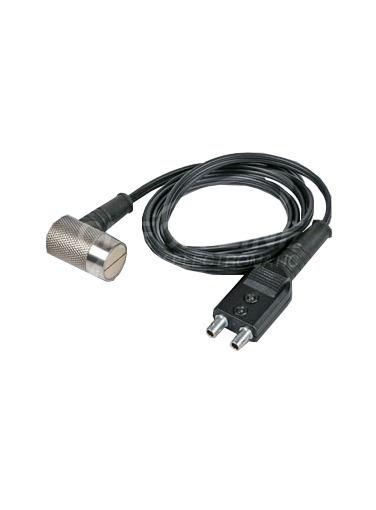

1/2" Ultraschall-Doppelelement-Transducer
Wichtiger Hinweis: Die T-104-XXXX Ultraschall-Transducer mit Doppellelement gehören nun zur Serie der 1/2"-Ultraschall-Transducer mit Doppellelement. Alle Spezifikationen, Vergleiche und Preise der 1/2"-Serie finden Sie unten.
Die 1/2"-Dual-Element-Messköpfe von Checkline sind für die Wanddickenmessung an einer breiten Palette von Materialien konzipiert, einschließlich rauer, gekrümmter oder korrodierter Oberflächen. Diese Messköpfe sind mit den meisten Ultraschall-Messgeräten von Checkline kompatibel und eignen sich für Standard- oder beschichtete Materialien, je nach Modell.
Mit verschiedenen Frequenzen, Dämpfungsniveaus und Connector-Optionen passen sich diese Messköpfe unterschiedlichen Wanddicken und Oberflächenbedingungen an. Ideal für Allzweckmessungen oder anspruchsvolle Inspektionsumgebungen, bei denen Präzision und Wiederholbarkeit entscheidend sind.
Wesentliche Merkmale (variiert je nach Typ):
- Mehrere Frequenzoptionen: Erhältlich in 1 bis 10 MHz für angepasste Leistung bei dünnen bis dicken Materialien.
- 1/2"-Durchmesser-Design: Optimiert für größere Oberflächenbereiche, einschließlich leicht gekrümmter oder unebener Materialien
- Kompatibel mit Dual-Element-Messgeräten: Konzipiert für alle Checkline-Messgeräte, die Dual-Element-Messköpfe mit LEMO-Connectoren verwenden.
- Seitlich montierte Connectoren: Ergonomisches und platzsparendes Layout für besseren Zugang in engen Umgebungen.
- Dämpfungsvarianten: Wählen Sie zwischen Standard- und Beschichtungsdickenmodellen mit unterschiedlichen Dämpfungswerten.
Wesentliche Vorteile:
- Zuverlässige Leistung: Konzipiert für konsistente Signalqualität und optimale Kopplung auf rauen, gestrichenen oder korrodierten Oberflächen.
- Anpassbar für beschichtete Materialien: Beschichtungs-Messkopfversionen helfen dabei, die Dicke des Grundmaterials zu isolieren, indem Signalverluste durch Beschichtungen minimiert werden.
- Schnellauswahlhilfe: Frequenz- und Dämpfungstabellen erleichtern die Auswahl des richtigen Messkopfs für jede Anwendung.
Diese 1/2"-Dual-Element-Messköpfe bieten eine zuverlässige Lösung für eine breite Palette von Wanddickenmessaufgaben. Ihre robuste Konstruktion und optimierte Frequenzantwort machen sie zu einem Standardzubehör für professionelle Ultraschall-Inspektionsroutinen.
Kontaktieren Sie uns für Hilfe bei der Auswahl der besten Messkopfkonfiguration für Ihr Messgerät und Ihre Inspektionsanforderungen.
Merkmale
- Messkopfdurchmesser: 12,7 mm (1/2 Zoll), geeignet für allgemeine und gekrümmte Oberflächen.
- Frequenzbereich: Verfügbar von 1 MHz bis 10 MHz, je nach Modell.
- Kompatible Messgeräte: Kompatibel mit Checkline Dual-Element-Ultraschall-Dickenmessgeräten (LEMO-Anschluss).
- Anschlusstyp: Seitlich montierter, vergossener Anschluss für einfache Handhabung in engen Räumen.
- Anwendungseignung: (Variiert je nach Modell) Entwickelt für lackierte und unbeschichtete Metalle, einschließlich korrodierter oder abgenutzter Oberflächen.
- Dämpfungsoptionen: Standard- und beschichtungsspezifische Dämpfung für maßgeschneiderte Anwendungen verfügbar.
- Auswahlhilfe: Die Frequenz-/Dämpfungstabelle dient der Modellauswahl je nach Messart und/oder verwendetem Messgerät.
| Transducer part number | Frequency | Probe Characteristic | Damping* | Connector position |
|---|---|---|---|---|
| T-104-0000 | 1 MHz | Standard | S | Seite |
| T-104-0600 | 1 MHz | Verbundwerkstoff** | S | Seite |
| T-104-1000 | 2,25 MHz | Standard | S | Seite |
| T-104-1600 | 2,25 MHz | Verbundwerkstoff** | S | Seite |
| T-104-9700 | 3,5 MHz | Standard | HD | Seite |
| T-104-9900 | 3,5 MHz | Schichtdicke | CT | Seite |
| T-104-2000 | 5 MHz | Standard | S | Seite |
| T-104-2700 | 5 MHz | Standard | HD | Seite |
| T-104-2900 | 5 MHz | Schichtdicke | CT | Seite |
| T-104-4000 | 10 MHz | Standard | S | Seite |
* Arten der Dämpfung: S Standard undämpfender Messkopf CT Gedämpfter Beschichtungsdicken-Messkopf, verwendet mit CMX-Messgeräten für Beschichtungsdickenmessungen HD Hochgedämpfter Messkopf, verwendet für Echo-Echo-Messungen (durch Beschichtung) ** Verbund-Messköpfe eignen sich für weichere oder weniger gleichmäßige Materialien und bieten eine größere Bandbreite. |
||||
Abmessungen
Für Präzision und kompakte Integration konzipiert, verfügt dieser Messkopf über die folgenden wichtigsten Abmessungen:
• Frontdurchmesser: 18 mm – Standard für 1/2" Kontaktfläche
• Kopflänge: 22,2 mm – ohne Kabel
• Gesamtdurchmesser Gehäuse: 19 mm
Diese größeren Abmessungen gewährleisten die Kompatibilität mit den meisten Ultraschall-Dickenmessgeräten und ermöglichen schnelles Scannen und zuverlässigen Kontakt auf den Messoberflächen.
TI-25-Serie Ultraschall-Wanddickenmessgeräte
- Durchbeschichtungsfunktion:Verfügbar bei Echo-Echo-Modellen (TI-25MXT, TI-25DLXT) für genaue Messungen unter Beschichtungen, ohne diese entfernen zu müssen.
- Speicher und Datenprotokollierung:Die Modelle DLX und DLXT verfügen über einen integrierten Speicher, der bis zu 10.000 Messwerte speichern kann.
- Stabilitäts-/Wiederholbarkeitsanzeige:Das LCD-Display verfügt über ein sechsstelliges Balkendiagramm, das Echtzeit-Feedback zur Signalqualität liefert.
Mehr Details
Bestellen
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
