TSA750 Mechanischer Prüfstand mit Hebelbedienung

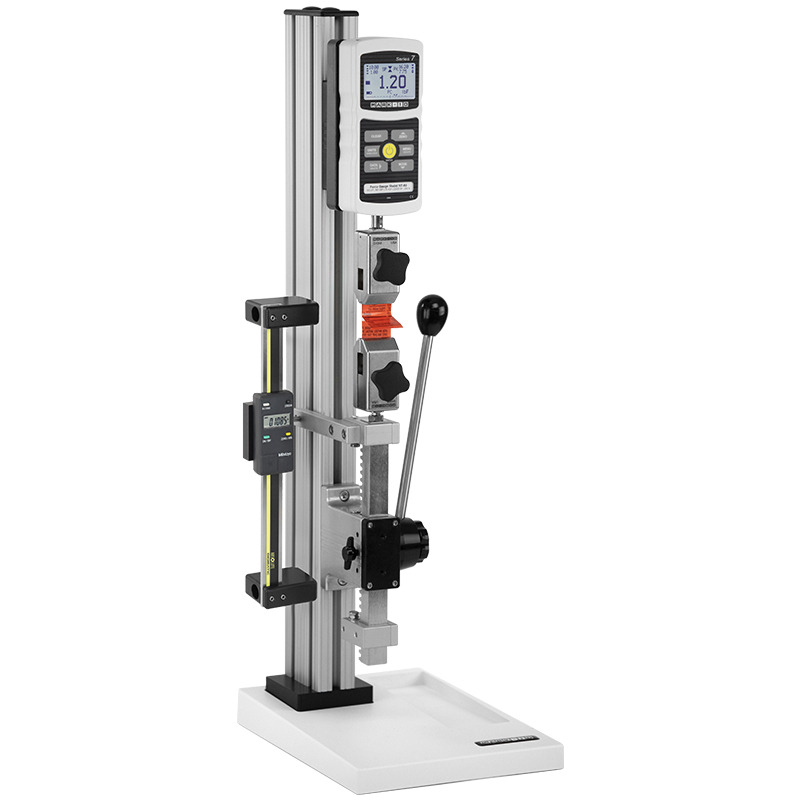

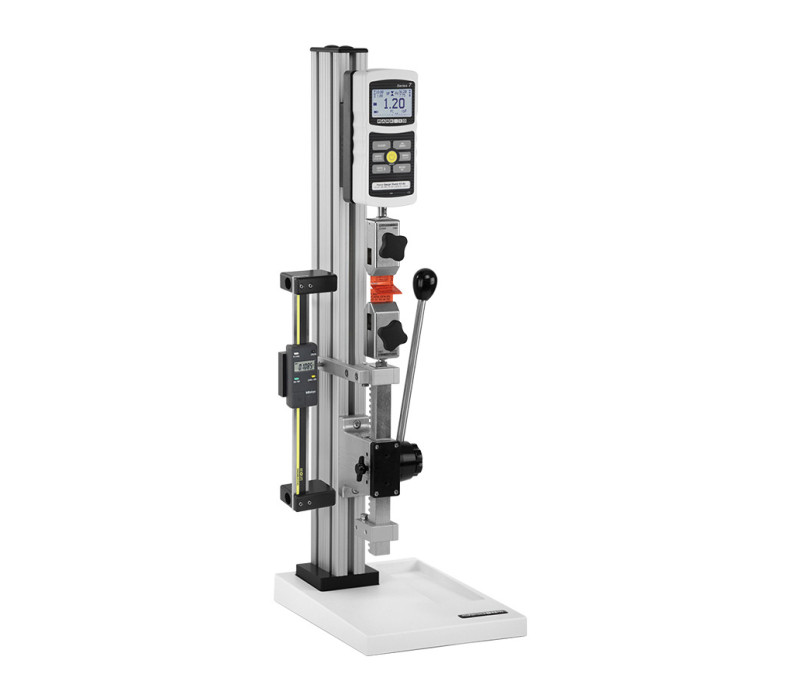

TSA750, ausgestattet mit der optionalen TSA001 digitalen Weganzeige, in Kombination mit einem Series 7 Kraftmessgerät, dargestellt in einer typischen Schältestanwendung mit G1008 Griffen

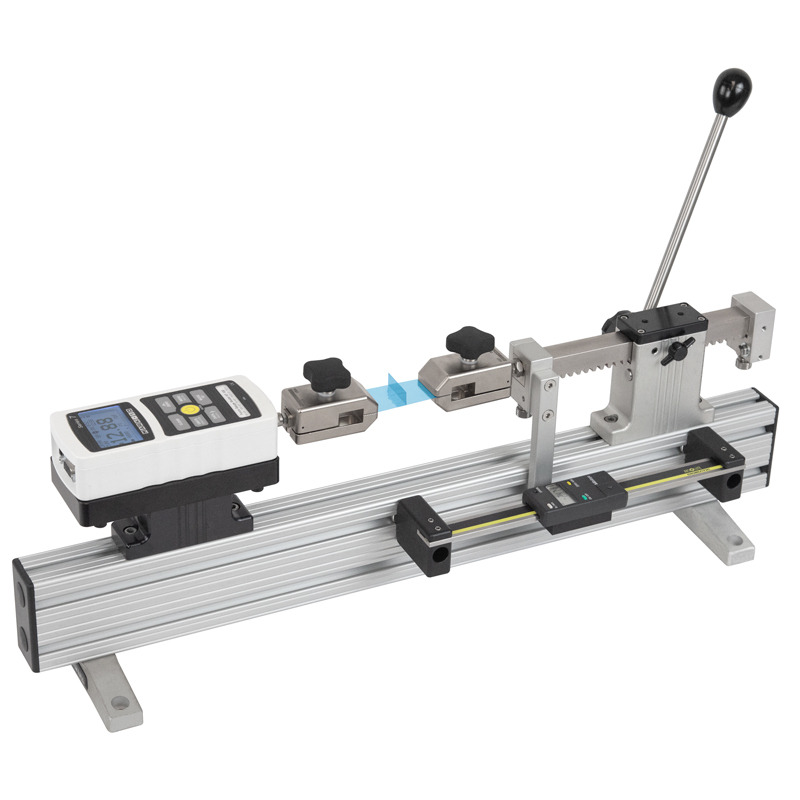

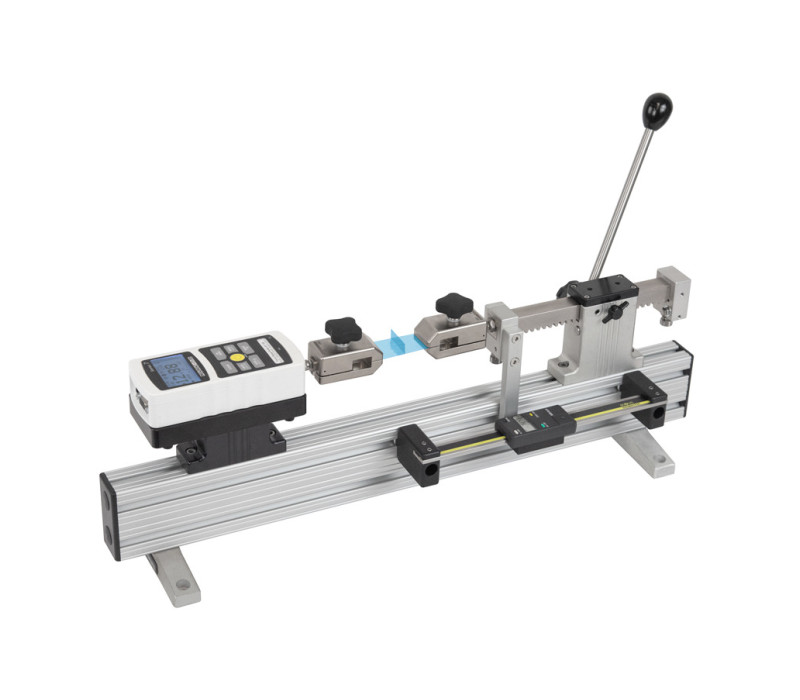

Der TSA750H wird in einer typischen Schältestanwendung mit Series 5 digitalen Kraftmessgeräten und einem Paar G1008 Keghaken gezeigt

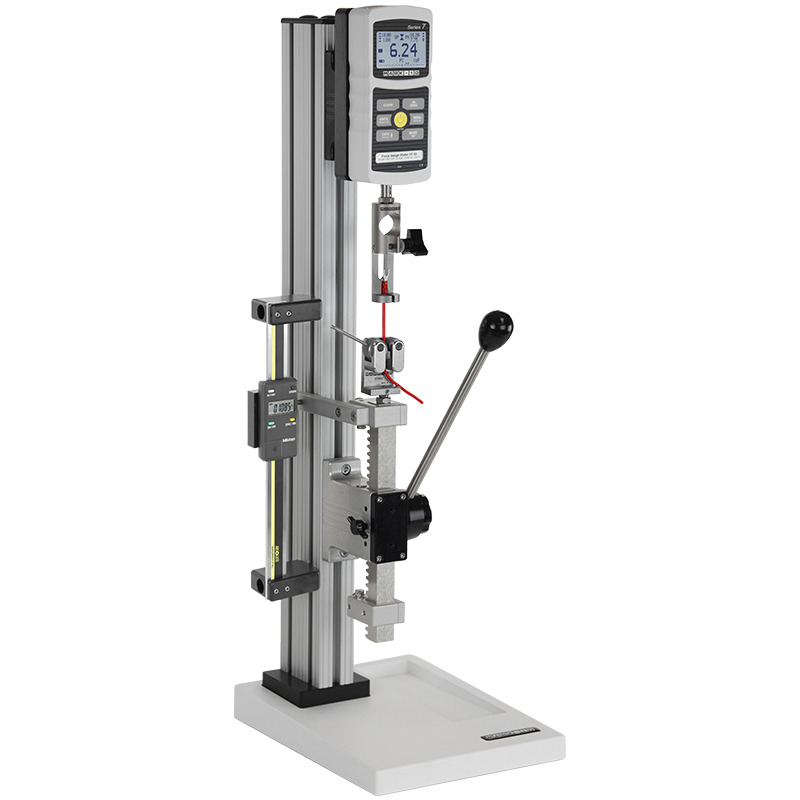

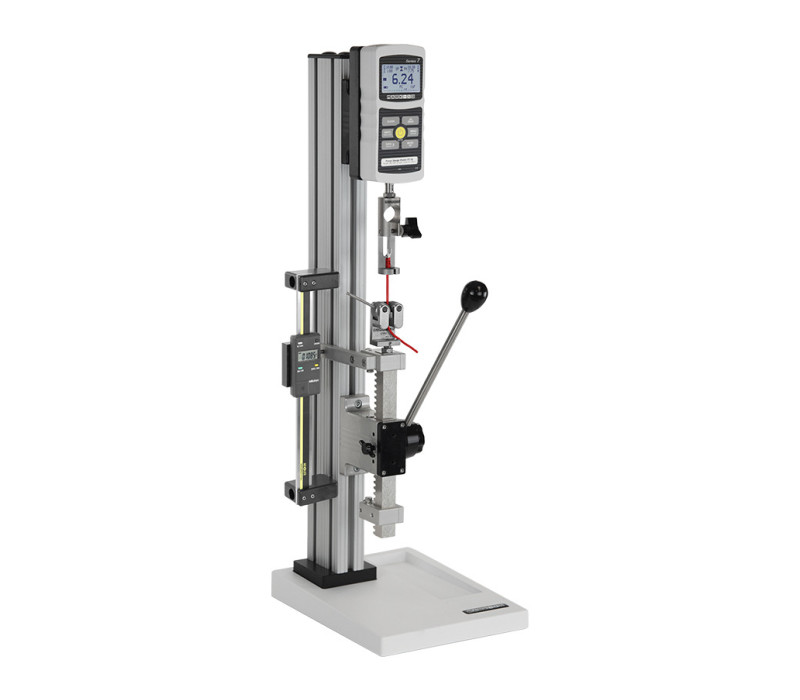

TSA750, ausgestattet mit der optionalen TSA001 digitalen Weganzeige, beteiligt an einem Drahtpressen-Zugtest, mit G1001 und G1002 Griffen sowie einem Series 7 Kraftmessgerät

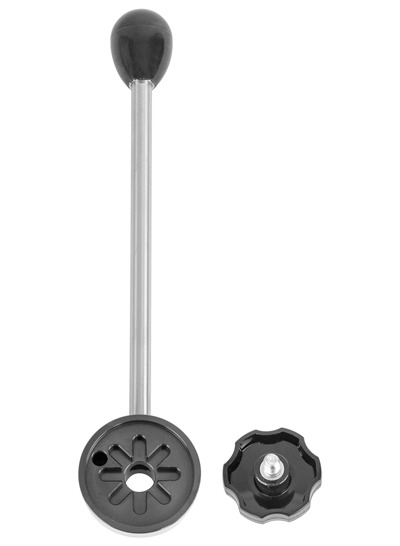

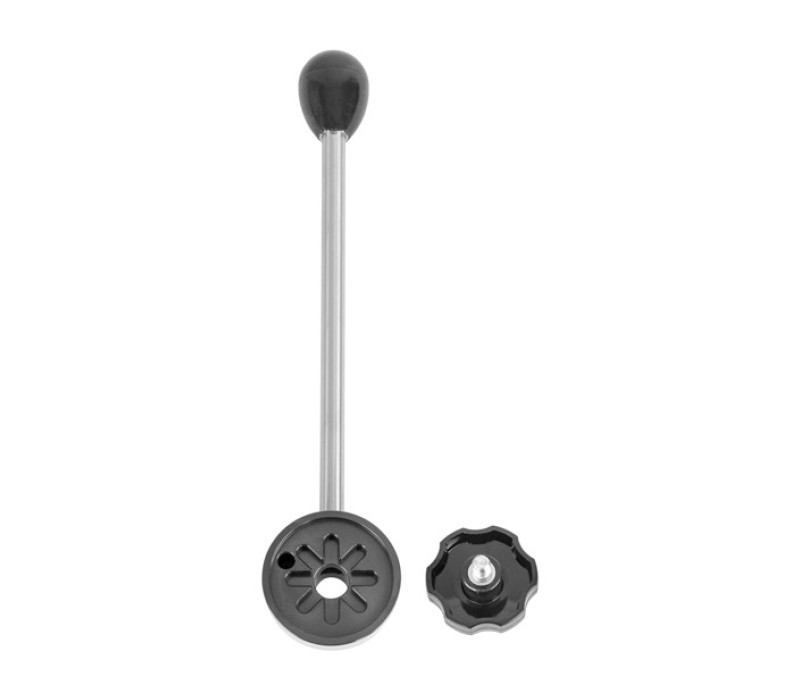

Der Ladehebel kann in 30°-Schritten positioniert werden, wodurch eine geeignete Ausrichtung für die Anwendung gewährleistet ist

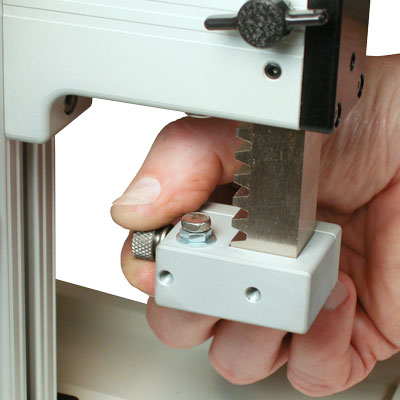

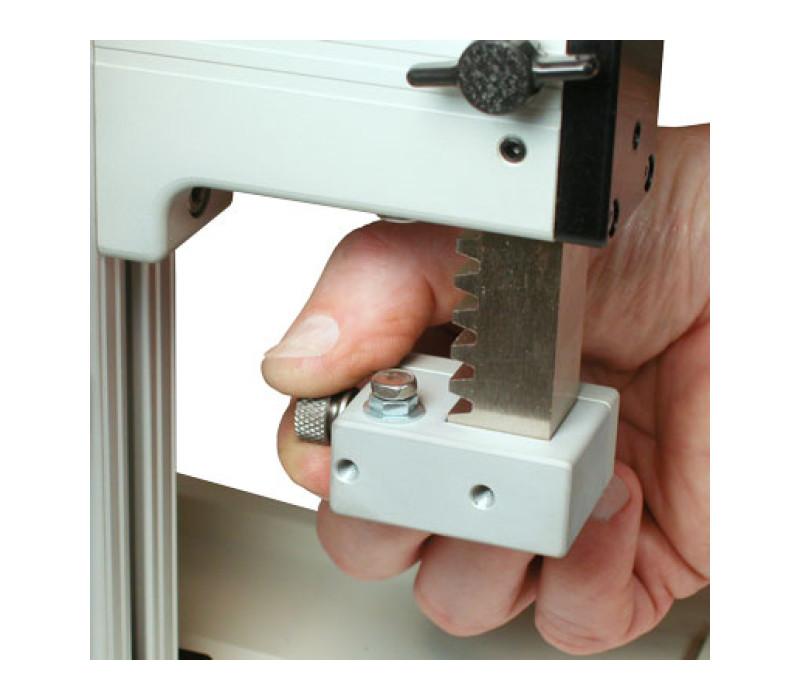

Verstellbare obere und untere Endanschläge sind nützlich für wiederholende Testanforderungen

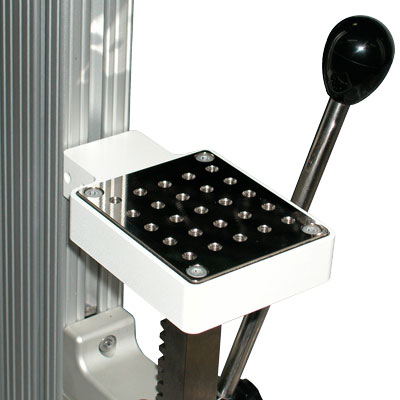

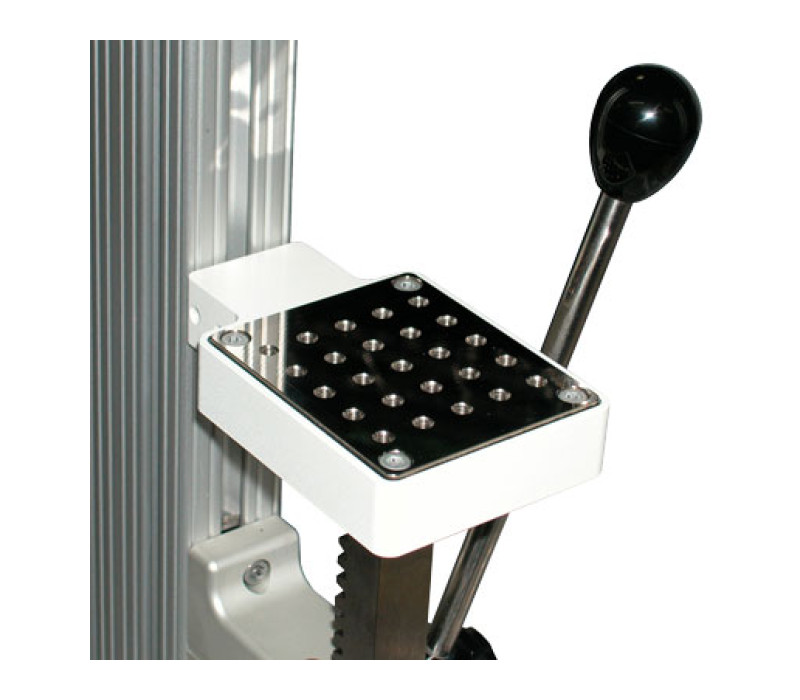

AC1060 - Die optionale Montageplatte enthält eine Matrix aus Gewindelöchern zur Befestigung von Griffen und Vorrichtungen

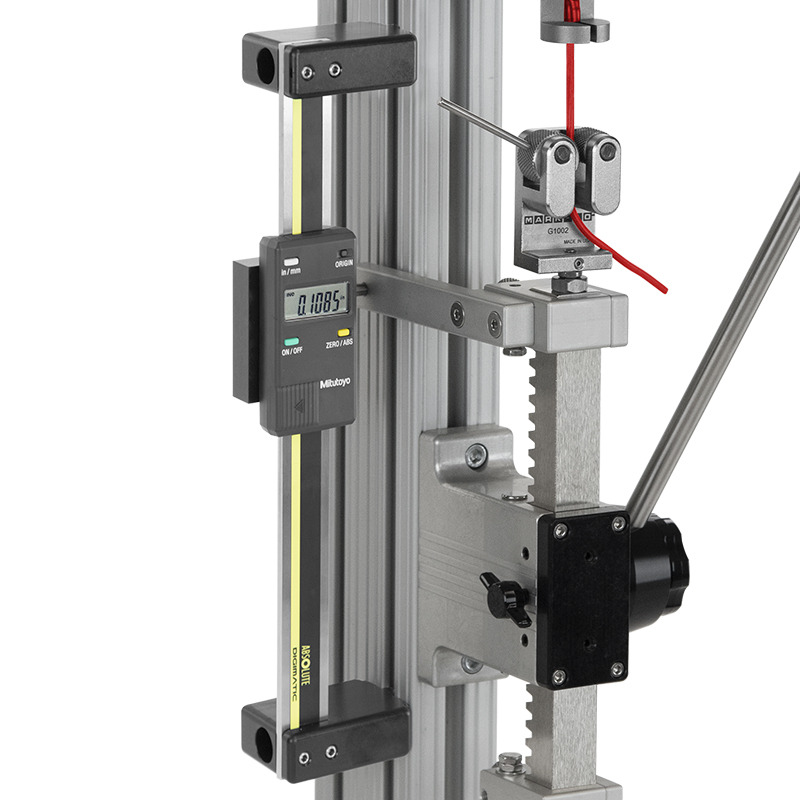

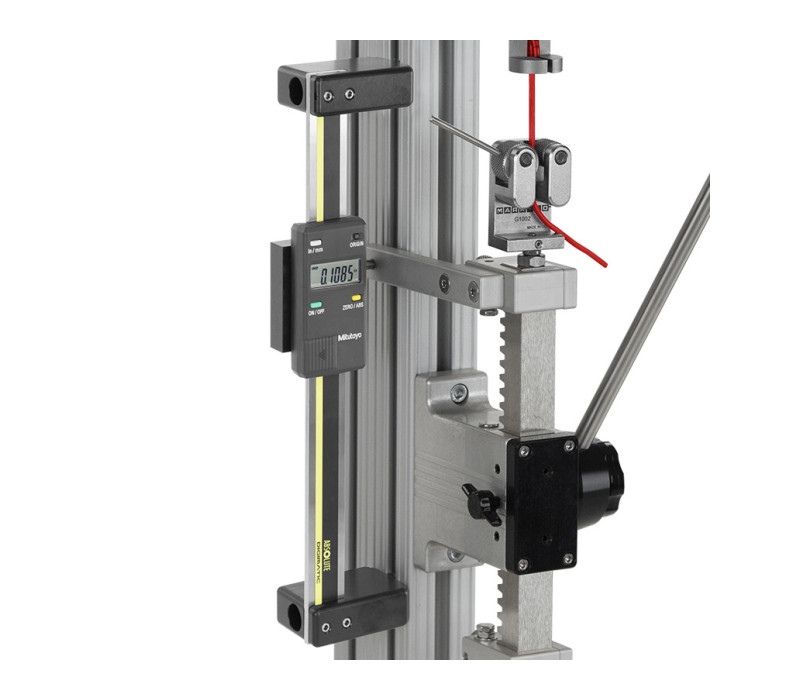

Die optionale digitale Weganzeige ist nützlich für Anwendungen wie Zugprüfungen und Federprüfungen

TSA750 Mechanischer Prüfstand mit Hebelbedienung

Entdecken Sie den TSA750, eine robuste manuelle Prüfstand, ideal für Labor- und Produktionsumgebungen. Dieses Modell bietet eine hervorragende Kapazität von bis zu 3,75 kN / 375 kg und ist für präzise und effiziente Zug- und Drucktests in horizontaler und vertikaler Ausrichtung konzipiert.

Hauptmerkmale:

Hohe Kapazität: Unterstützt bis zu 3750 N, geeignet für ein breites Spektrum von Krafttests.
Robuste Konstruktion: Hergestellt aus robusten Aluminiumkomponenten, was ihn perfekt für anspruchsvolle Umgebungen macht.
Effizientes Design: Ausgestattet mit einem großen Handrad zur präzisen Anpassung der Bewegung, um genaue und wiederholbare Tests zu gewährleisten.

Besondere Merkmale:

Vielseitigkeit der Konfiguration: Erhältlich in vertikaler (TSA750) und horizontaler (TSA750H) Ausführung, um verschiedenen Testtypen und Arbeitsplatzlayouts gerecht zu werden.
Flexible Konfiguration: Anpassbar an verschiedene Testanforderungen, was die Vielseitigkeit in unterschiedlichen Umgebungen erhöht.

Zubehör und Kompatibilität:

Integration mit Kraftmessgeräten: Vollständig kompatibel mit dem gesamten Sortiment an Mark-10 Kraftmessgeräten, um genaue Messungen und vielseitige Setups zu gewährleisten.
Kompatibles Zubehör: Verwendet Mark-10 Kraftmessgeräte und andere Spannvorrichtungen, um eine vollständige Anpassung des Testsystems zu ermöglichen.
Individualisierungsoptionen: Ausgestattet mit einstellbaren Endanschlägen und einer niederohmigen Reibungsbremse für bessere Kontrolle.

Erfahren Sie, wie der TSA750 / TSA750H ein wesentlicher Bestandteil Ihrer Qualitätsprozesse sein kann. Weitere Informationen zur Erweiterung Ihrer Testkapazitäten mit diesem Modell erhalten Sie, wenn Sie Kontakt mit uns aufnehmen.

€ 1.263,00

Jetzt einkaufen

Mit allen Mark-10 Kraftmessgeräten, Zubehören und Griffen kompatibel
Der Hebel kann in 30° Schritten für eine einfache Bedienung konfiguriert werden
Extra Löcher zur Montage vorhanden
Einstellbare Bewegungsstops
Präzisionsgestell und Zahnradmechanismus
Verstellbare Flächen für eine reibungslos präzise Bewegung
Digitales Anzeigegerät optional erhältlich
Reibungsbremse

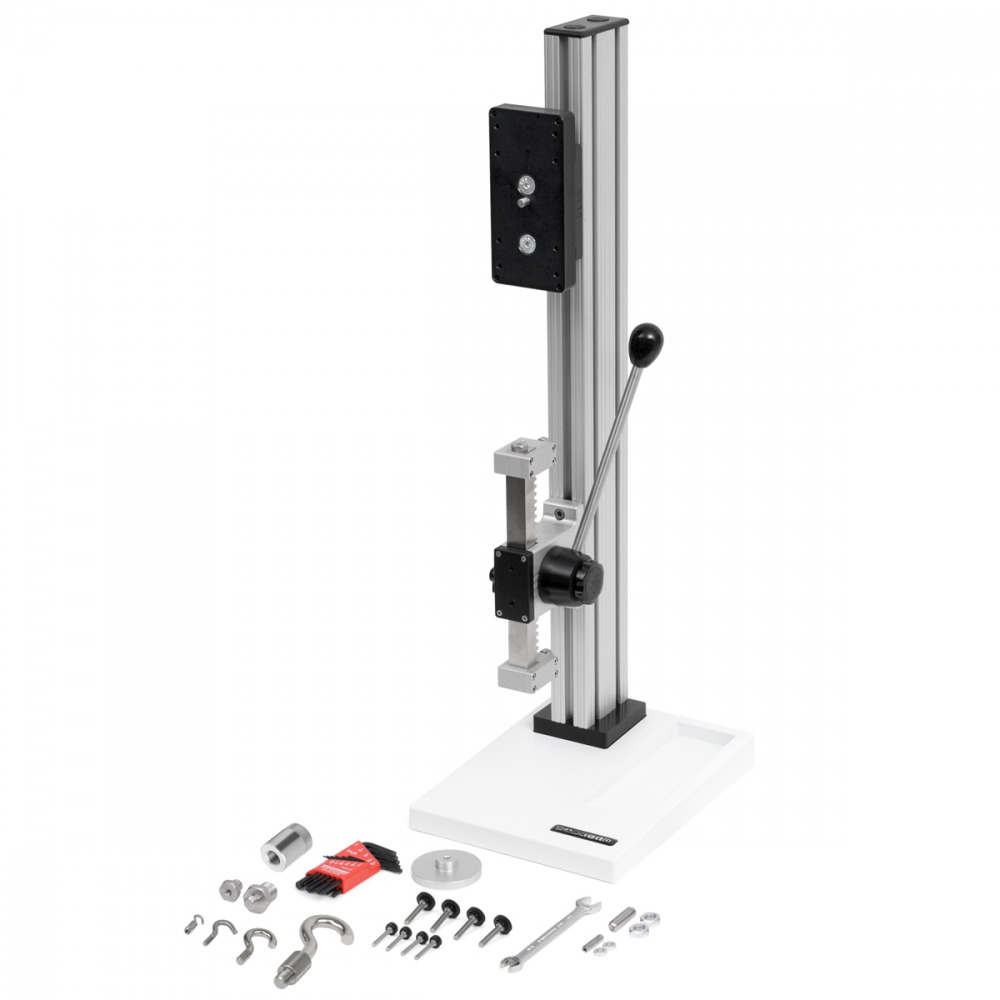

Die TSA750 und/oder TSA750H Prüfstände werden mit folgenden Zubehörteilen geliefert:

G1009 Kompressionsplatte, 2” Durchmesser
G1028 kleiner Haken
G1030 Gewindeadapter, 5/16-18M auf #10-32F
G1035 großer Haken
G1038 mittlerer Haken
G1041 Gewindeadapter, 5/16-18M auf #1/2-20M
G1042 extra großer Haken
G1091 Gewindemuffe, 1/2-20F, 1/2-20F
5/16-18 Stift mit Kontermuttern
#10-32 Stift mit Kontermuttern
Schlüssel 5/16-3/8
Basis (TSA750)
2 Montierungsbeine mit Hardware (TSA750H)
Zusätzliche Säulenabdeckung mit Hardware (TSA750H)
4 Daumenschraube für Kraftmessgeräte mit Kapazitäten von 0,12 - 500 lbF
4 Daumenschraube für Kraftmessgeräte mit Kapazitäten von 1.000 - 2.000 lbF
Inbusschlüsselset

Optional verfügbar:

Digitales Anzeigegerät für TSA/TSAH
Horizontales/Mauerbefestigungsset für TSA/TSC

Manueller Prüfstandsvergleich

Modell	Kraftkapazität	Maximaler Prüfweg	Lademethode	Weg/Strecke	Maximaler Probenfreiraum
ES05	150N	38mm	Federhebel	25,4 mm pro Hebelumdrehung	223mm
ES10	500N	229mm	Federbelasteter Hebel	26,7mm / Hebeldrehung	229mm
ES20	500N	229mm	Oberes Handrad	1,5 mm pro Radumdrehung	229mm
ES30	1000N	330mm	Seitliches manuelles Rad	1,3 mm pro Radumdrehung	356mm
TSA750(H)	3750N	95mm with travel stops 152 without travel stops	Zahnstangenhebel, einstellbar in 30°-Schritten	76,2 mm pro Hebelumdrehung	Vertikal: 267 mm Horizontal: 368 mm
TSB100	500N	95mm with travel stops 152 without travel stops	Zahnstangenhebel, einstellbar in 30°-Schritten	76,2 mm pro Hebelumdrehung	330mm
TSC1000(H)	5000N	89mm	Inline-Handrad	2,5 mm pro Radumdrehung	Vertikal: 254 mm Horizontal: 330 mm
TSF(H)	5000N	102mm	Seitliches manuelles Rad	0,34 mm pro Radumdrehung	Vertikal: 356 mm Horizontal: 459 mm
- Der maximale Prüfweg und/oder Freiraum hängen von den während der Prüfung verwendeten Spannzeugen bzw. Zubehör ab. Die angegebenen Abmessungen verstehen sich ohne Spannzeuge bzw. Zubehör. - Säulenverlängerungen sind für alle Modelle außer ES05, ES10 und ES20 erhältlich. - Mit (H) gekennzeichnete Modelle sind sowohl in vertikaler als auch in horizontaler Ausführung erhältlich.

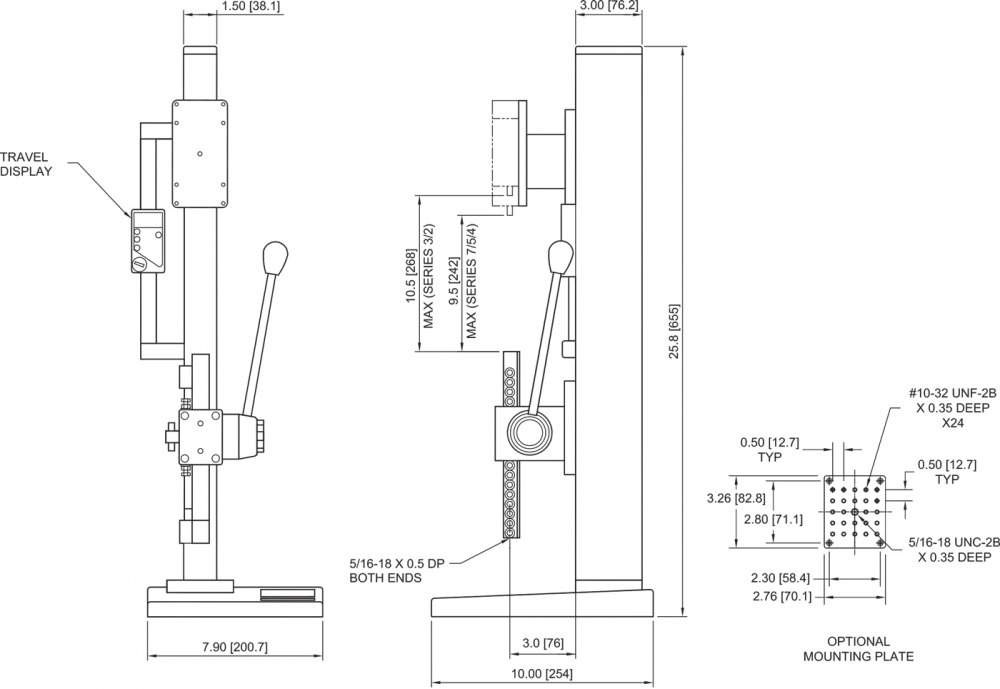

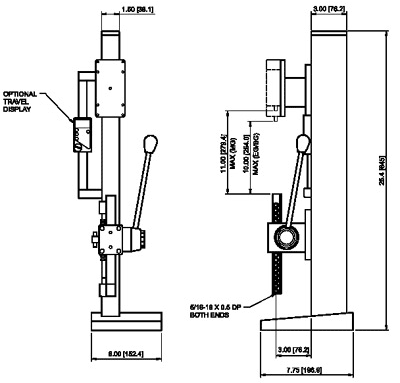

Größenangaben für den manuell betriebenen Kraftprüfstand TSA750

Alle Größen in Zoll und (mm)

Säulenverlängerungen von 305, 610 und 1065 mm erhältlich. (vergrößert den Verfahrweg nicht)

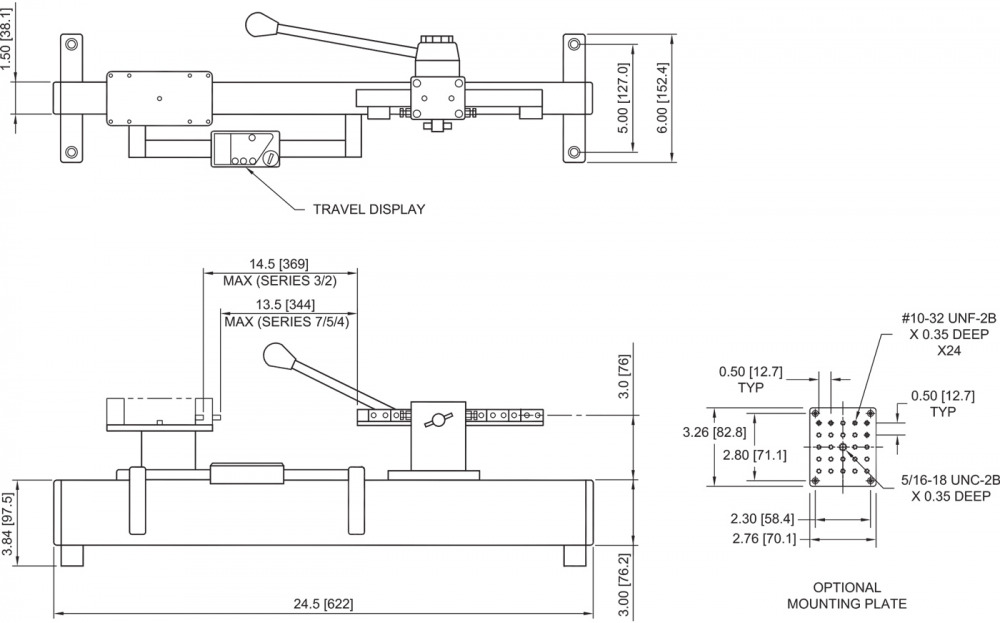

Größenangaben für den horizontalen, manuell betriebenen Kraftprüfstand TSA750H

Alle Größen in Zoll und (mm)

Säulenverlängerungen von 305, 610 und 1065 mm erhältlich. (vergrößert den Verfahrweg nicht)

Video

▶

Datenblatt TSA750/H

TSA750/H Benutzerhandbuch

TSA750 - Solide Modelle

TSA750H - Solide Modelle

Kapazität:	330 kg
Maximaler Hub:	152 mm, 69,85 mm mit Bewegungsstops
Abmessungen:	152 mm x 197 mm x 645 mm
Abstandsmessgerät:	Optional verfügbar
Horizontale Montage:	Optional verfügbar
Gewicht:	TSA750: 7,3 kg TSA750H: 5,9 kg
Garantie	3 Jahre

Produkte

Artikel	Produkt	Preis	Menge	Aktion
126525	TSA750 Lever-operated Test Stand, 750 lbF / 3750 N, vertical	€ 1.263,00
131100	TSA750H Lever-operated Test Stand, 750 lbF / 3750 N, horizontal	€ 1.263,00

Zubehör

Artikel	Produkt	Preis
131908	TSA001 - Travel Display for TSA750(H), 6"/150 mm	€ 799,00
131909	TSA002 - Horizontal/wall mounting kit for TSA750/TSC1000	€ 175,00
131910	TSA003 - Table assembly for TSA750(H)	€ 239,00

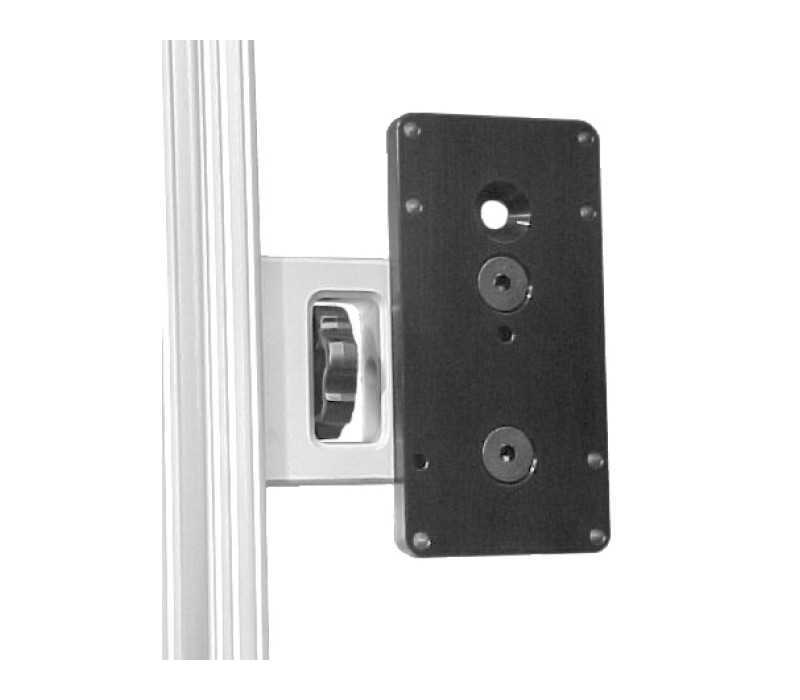

131957	AC1004 Mounting kit, indicator/TT03 to Series TS stands	€ 92,00
138108	SP-2734-42 Column Extension, 42 in. / 1065 mm for TSA/B/C	€ 372,00
140090	SP-2734-24 Column Extension, 24 in. / 610 mm for TSA/B/C	€ 271,00
140091	SP-2734-12 Column Extension, 12 in. / 305 mm for TSA/B/C	€ 211,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns

Warenkorb ansehen Auschecken

TSA750 Mechanischer Prüfstand mit Hebelbedienung

Merkmale

Manueller Prüfstandsvergleich

Abmessungen

Spezifikationen

Manueller Prüfstandsvergleich

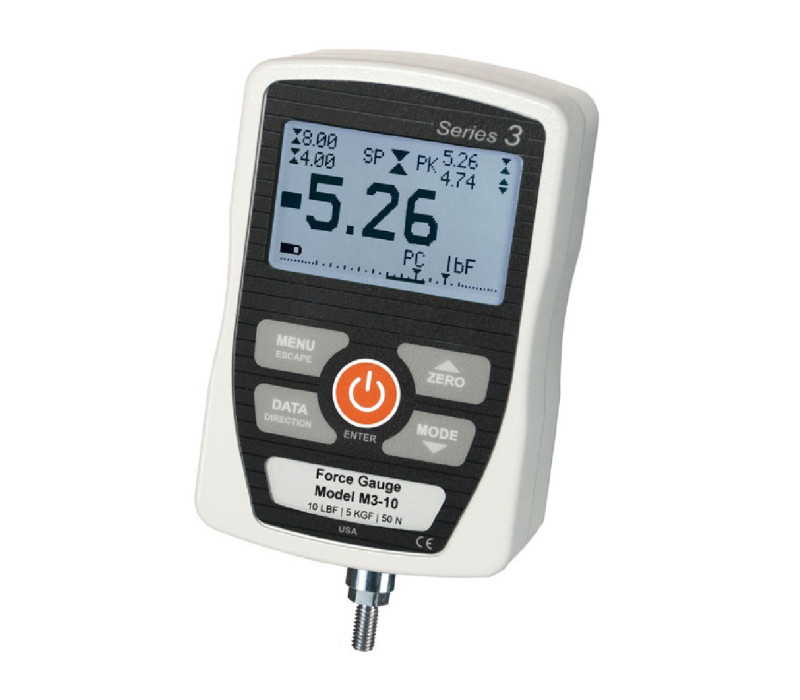

Series-3 Digitales Kraftmessgerät

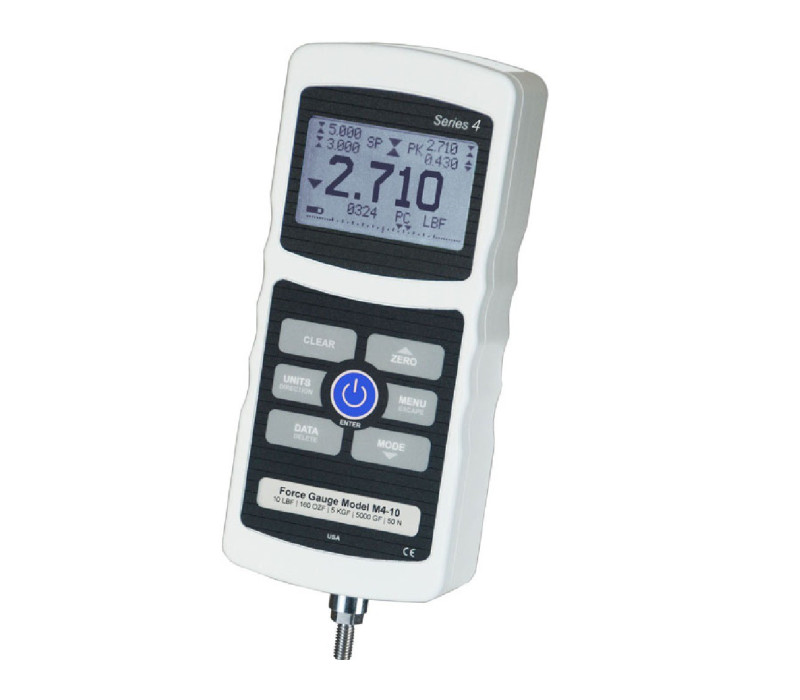

Series-4 Digitaler Kraftmesser mit Datenausgang

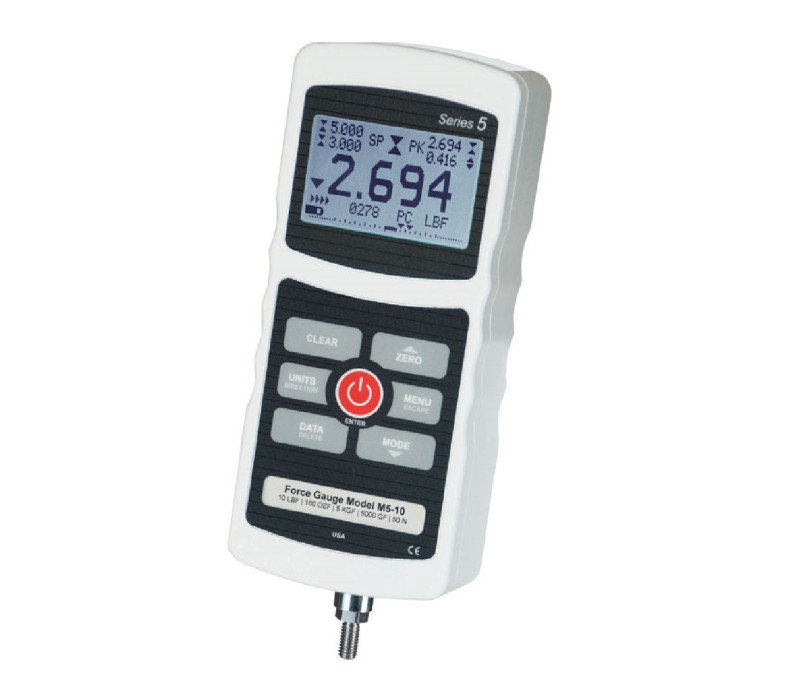

Series-5 Modernes, digitales Kraftmessgerät
