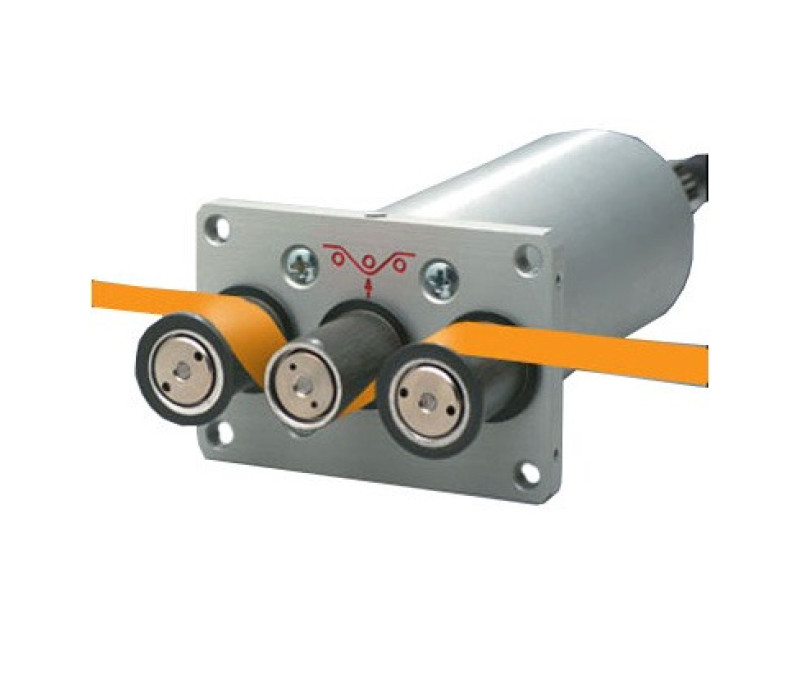

TSB1 Zugspannungssensor für Tapes & Bänder

TSB1 Zugspannungssensor für Tapes & Bänder

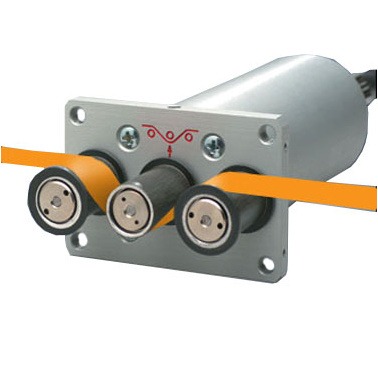

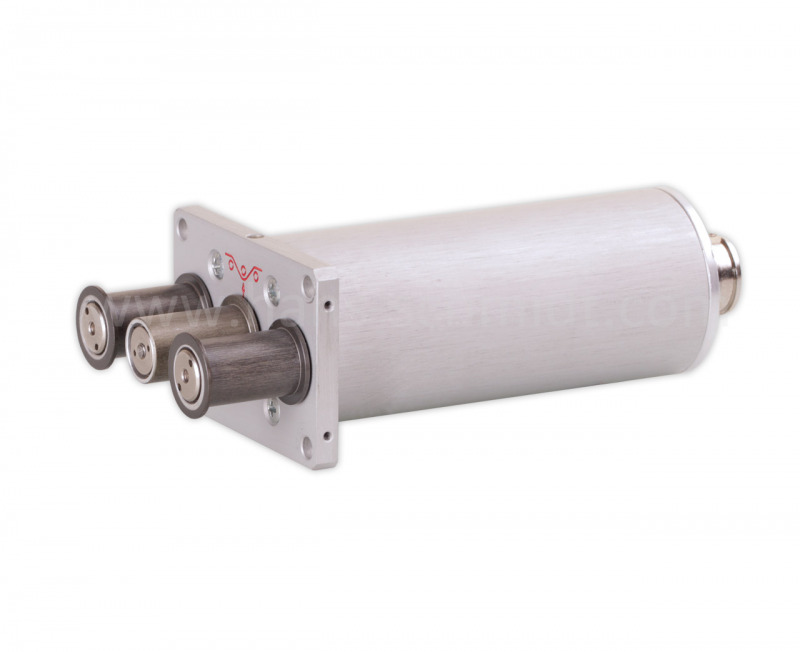

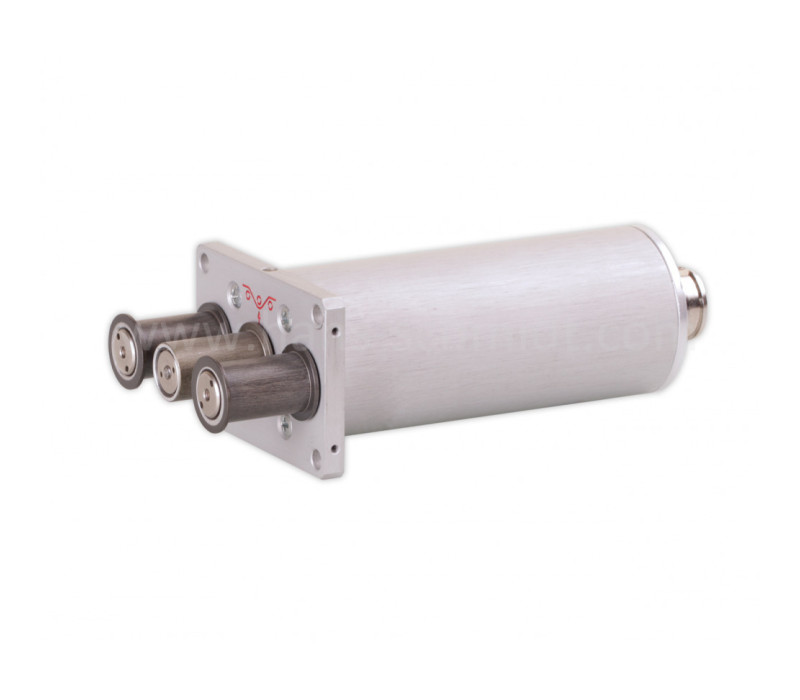

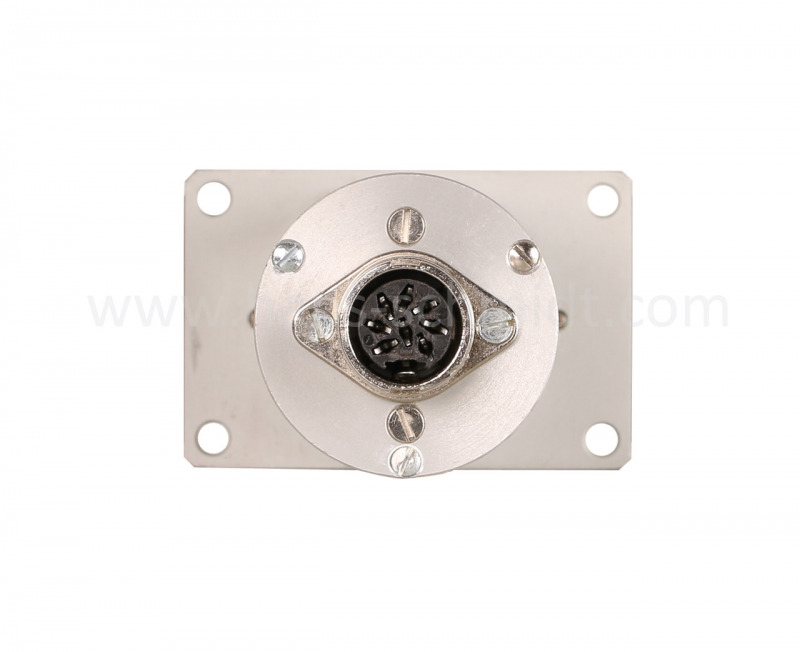

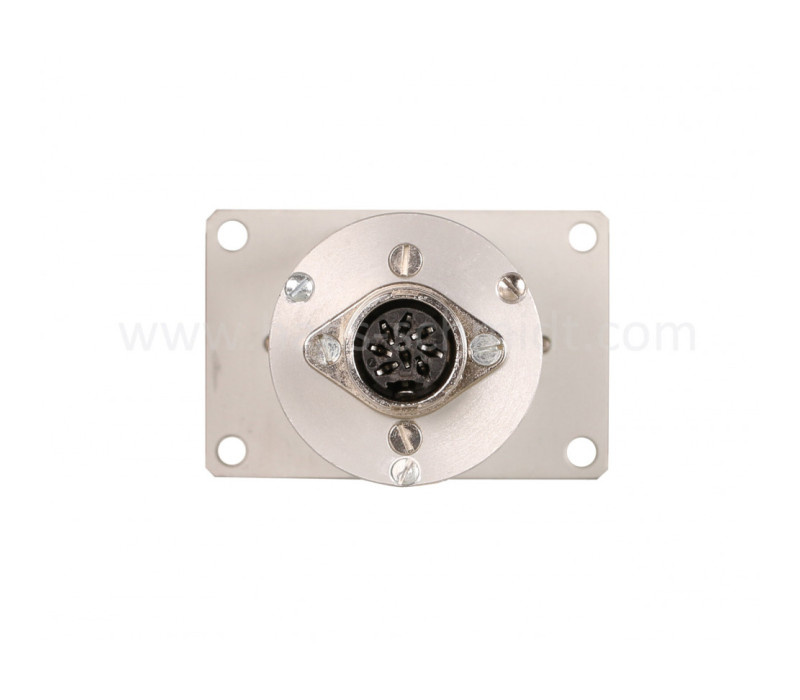

Stationärer elektronischer Zugspannungssensor zur Messung von niedrigen Spannungen von Tapes, Bänder und schmalen Fasern bis zu einer Breite von 30 mm

Zugspannungsbereich
0-100 g bis zu 0-2000 g

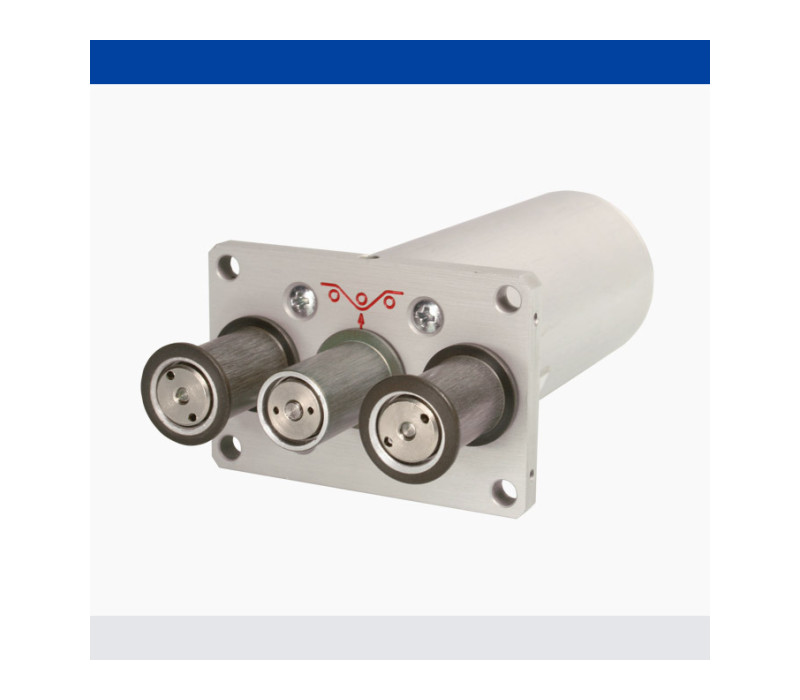

Die Zylinderrollen mit Doppelflansch sind kugelgelagert, um eine reibungslose Abwicklung für Tapes, Bänder und schmale Fasern bis zu einer Breite von 30 mm zu gewährleisten.

Die TSB1 Sensoren sind mit folgenden Rollenbreiten erhältlich: 7, 10, 15, 20 und 30mm.

8 Spannungsbereiche:

von 0 - 100 cN bis 0 - 20 daN

Ausgangssignale:

Standard: 0 – 1 V DC

Optional:

Code A2: Ausgangssignal: 0 – 10 V DC

Code A3: Ausgangssignal: 4 – 20 mA

Code A10: Ausgangssignal: mV/V (Für Sensoren ohne Verstärker inkl. fest verbundenem Kabel mit offenen Enden, 2 m Länge)

Preisanfrage >>

Rollermäntel sind aus Aluminium und verchromtem Plastik erhältlich
Frequenzgang von 100 Hz
Präzisionsmessgerät gewährleistet hohe Genauigkeit und Wiederholbarkeit
Optional 1,5m langes Verbindungskabel erhältlich
0-1 V DC Ausgang, proportional zur Zugspannung (0-10 V DC optional)
Oberflächenmontage-Elektronik bietet langfrisitge Zuverlässligkeit

Verfügbare Modelle

Model	Spannungsbereich*	Breite Messkopf**	Rolbreite:
TSB1-100	0 – 100 cN	60 mm	7, 10, 15, 20 mm
TSB1-200	0 – 200 cN	60 mm	7, 10, 15, 20 mm
TSB1-500	0 – 500 cN	60 mm	7, 10, 15, 20 mm
TSB1-1000	0 – 1000 cN	60 mm	7, 10, 15, 20, 30 mm
TSB1-2000	0 – 2000 cN	120 mm	7, 10, 15, 20, 30 mm
TSB1-5000	0 – 5000 cN	120 mm	7, 10, 15, 20, 30 mm
TSB1-10K	0 – 10 daN	120 mm	7, 10, 15, 20 mm
TSB1-20K	0 – 20 daN	220 mm	7, 10, 15, 20 mm
Weitere Spannungsbereiche auf Anfrage. * SCHMIDT Kalibriermaterial je nach Spannungsbereich und Rollenbreite Außenmaße Frontplatte Wichtig für Ihre Bestellung:** Bitte geben Sie das Modell und die Rollenbreite an. Kleine äußere Führungsrollen mit Doppelflansch sind Standard. Alle 3 Walzen können mit einem Flansch ausgestattet werden, wenn das zu messende Material breiter als die Rollen ist. Kalibrierung auf kundenspezifisches Material: Weicht das Material im Durchmesser, Härte oder Form deutlich vom SCHMIDT Kalibriermaterial ab, empfiehlt sich eine spezielle Kalibrierung anhand von Mustern von Kunden. Dazu muss ein Materiamuster von ca. 5 m Länge eingeschickt werden.

Y no header

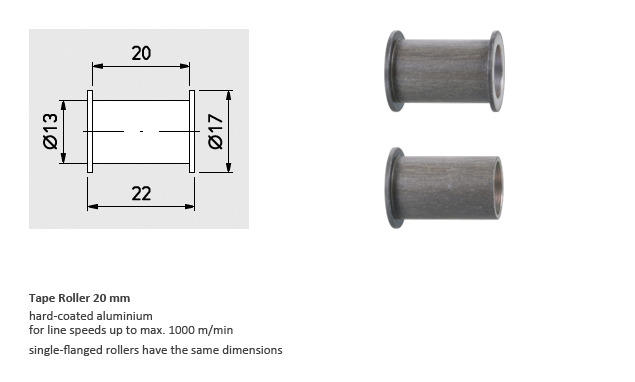

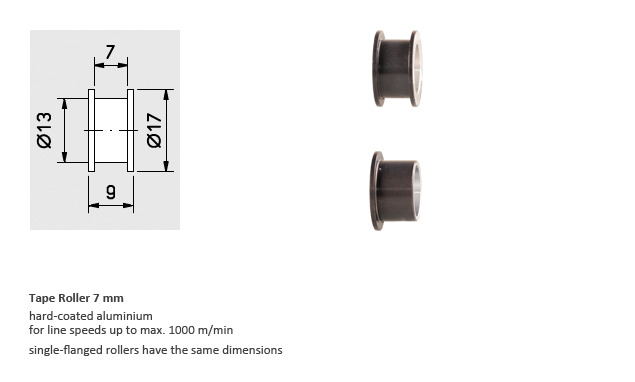

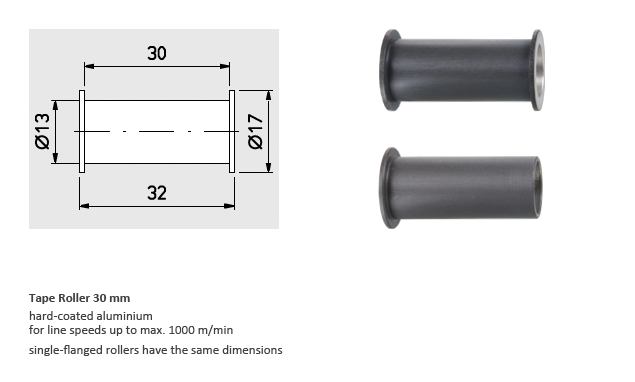

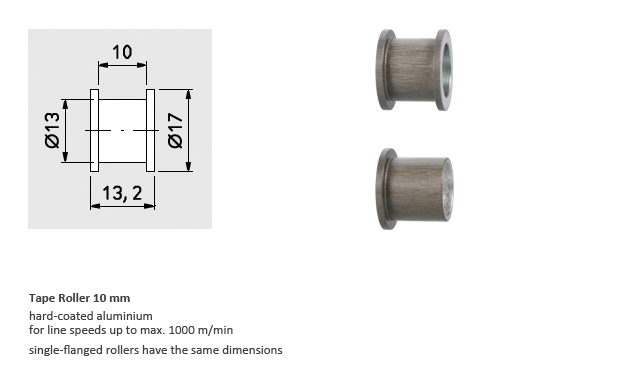

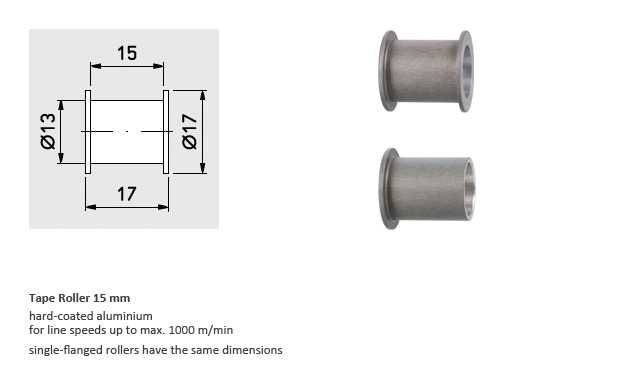

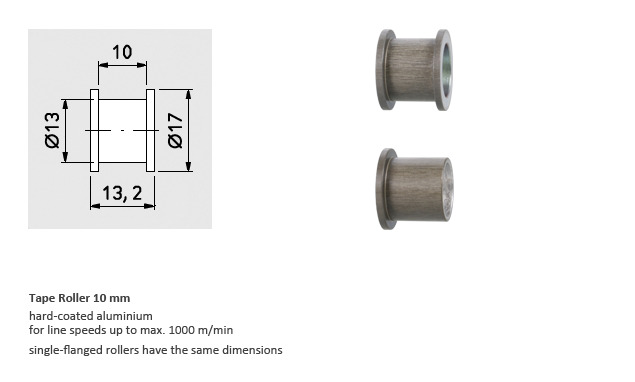

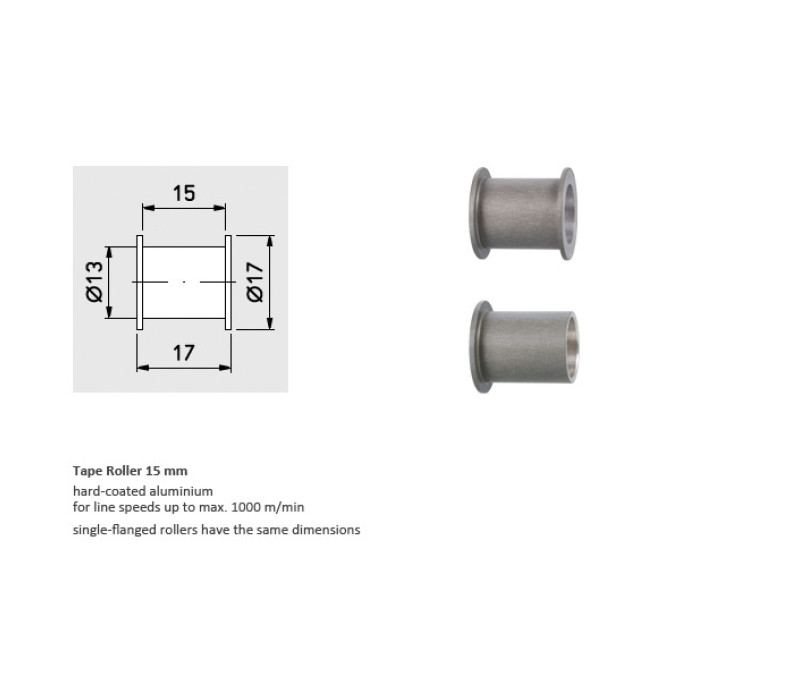

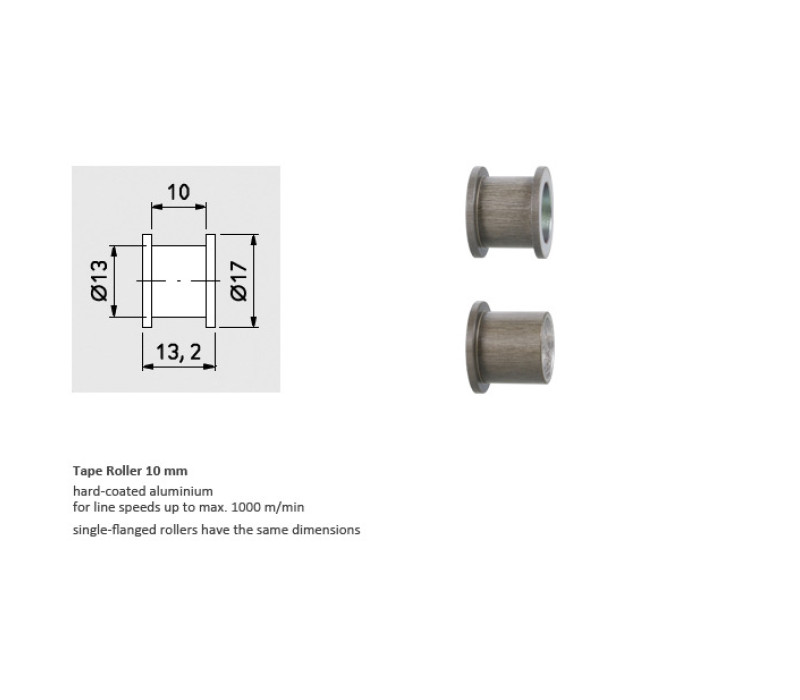

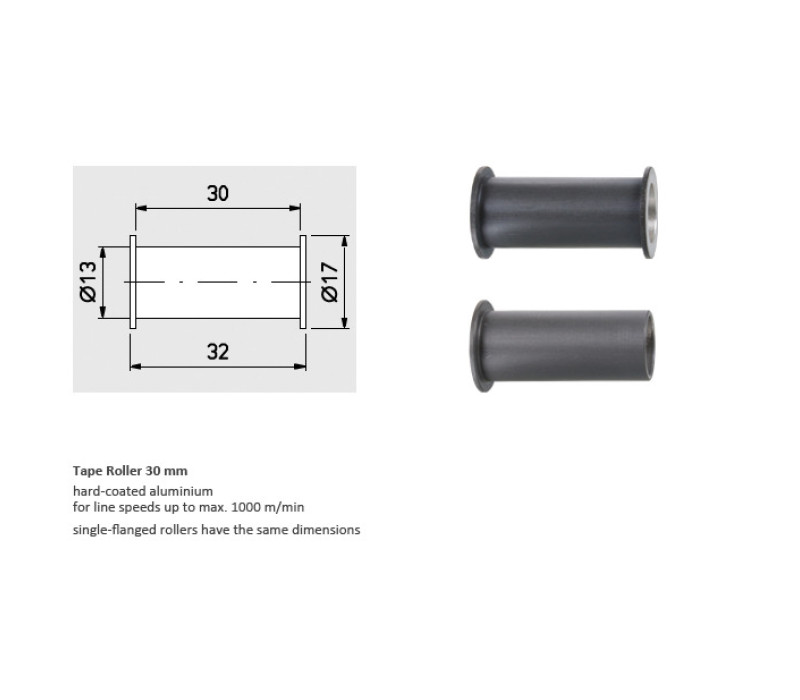

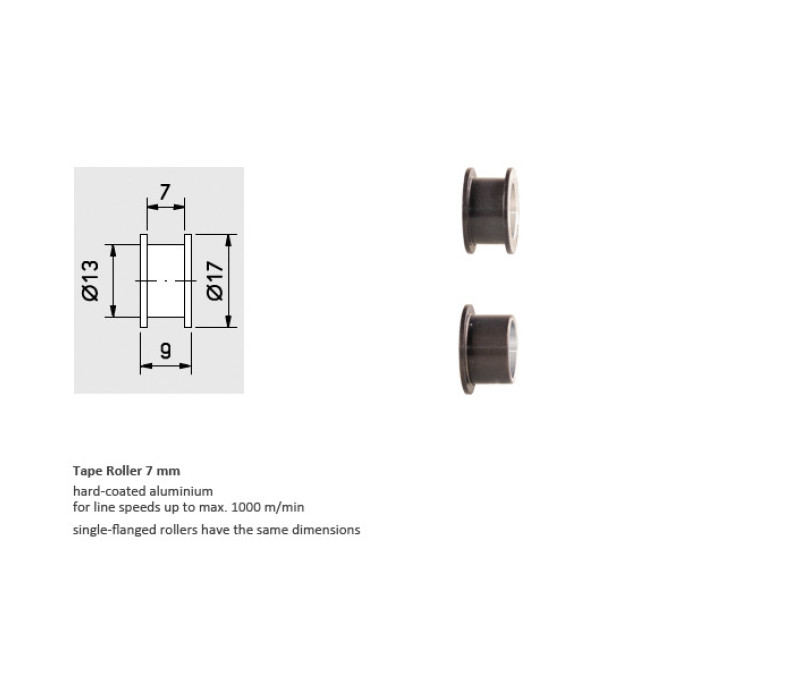

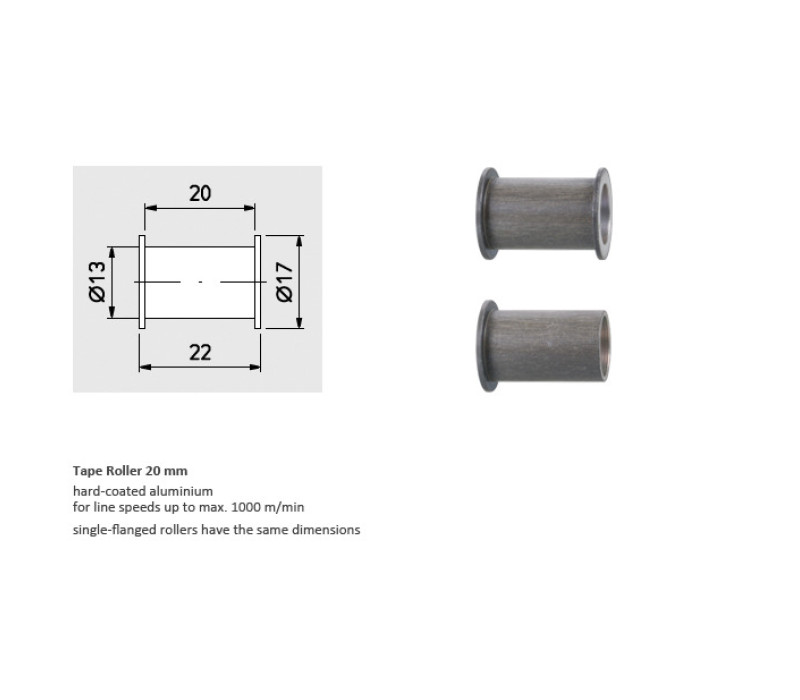

Roller Breite	Bahnengeschwindigkeit v_max_. … m/min	Rollermaterial*
7 mm	1000	Hartbeschichtetes Aluminium
10 mm	1000	Hart beschichtetes Aluminium
15 mm	1000	Hart beschichtetes Aluminium
20 mm	1000	Hart beschichtetes Aluminium
30 mm	1000	Hart beschichtetes Aluminium

*Weitere Rollenmaterialien (vernickelter Stahl oder Kunststoff) sowie Sonderbeschichtungen (Code CF – für Kohlefaser, NAV-optimiert, Code KE – Keramik, Code AH – Antihaft) sind auf Anfrage erhältlich.

Y3 no header

Um einen TSB1 zu bestellen:
Bitte die komplete Bestellungsnummer angeben:

Modell mit Spannungsbereich		Rollerbreite in mm		Code vom Ausgangssignal (falls nicht standard)		Komplette Bestellungsnummer
TSB1-100	+	15	+	A3	=	TSB1-100-15-A3

Genauigkeit:	± 1% FS ±1 Stelle mit Standardmaterial ± 3% FS mit anderem Material
Sensorversorgung:	12 - 18 VDC, 21mA
Mittlere Walzendurchbiegung:	max, 0,5 mm
Sensorausgang:	0-1 V DC (Standard) 0-10 V DC (optional) Proportional zur Zugspannung
Überbelastungsbemessung:	150% FS
Gehäusematerial:	Aluminum
Maximale lineare Geschwindigkeit	1000 m/min (Standard) 3000 m/min (K) 3000 m/min (k) (optional)
Rollen-Abmessung:	13 mm
Rollenmantel-Material:	Al (Standard) Verchromtes Stahl (ST) (optional) Plastik (PL) (optional)
Frequenzgang:	100 Hz
Betriebstemperatur:	5-40° C

Accesoires (optional):

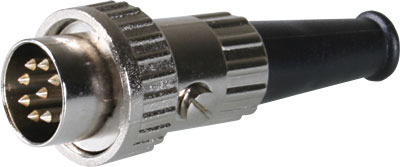

E10061 - Diodenanschluss mit Bayonet Kappe- Diodenanschluss
	Diodenanschluss geeignet für die Sensoren der TS series, Kabel 3.5 – 6 mm Bestellungsnummer: E10061

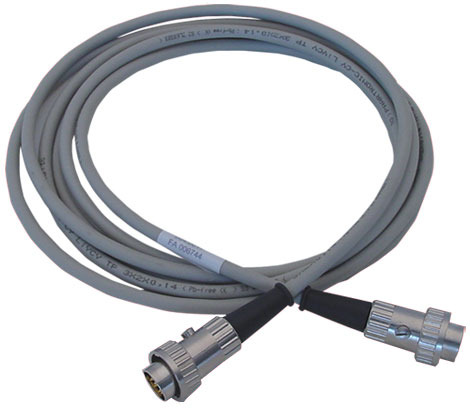

EK0603, EK0605 and EK0610 - Verbiundungskabel mit 2 Diodenanschlüsse
	Verbindungskabel mit 2 Diodenanschlüsse, für analogen Ausgangs- und Voltagesignal. Um den TS Sensor mit dem Display SCD-1 zu verbinden. Bestellungsnummer: EK0603, Länge 3 m Bestellungsnummer: EK0605, Länge 5 m Bestellungsnummer: EK0610, Länge 10 m

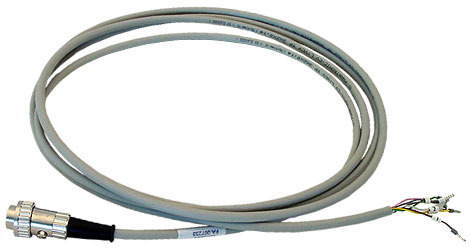

EK0612, EK0614 and EK0615 - Verbindungskabel mit 1 Diodenanschluss und offenen Enden
	Anschlusskabel mit 1 Diodenstecker und offenen Enden, für analogen Ausgang und Stromsignal. Zum Anschluss von Sensoren der TS-Serie an die Displayeinheit SC-PM. Bestellnummer: EK0612, Länge 3 m Bestellnummer: EK0614, Länge 5 m Bestellnummer: EK0615, Länge 10 m Andere Kabellängen auf Anfrage erhältlich!

Produkte

Artikel	Produkt
136702	TSB1-100-7 Stationary Tension Meter 0-100 cN
140511	TSB1-5000-15-A2 Tension Meter Stationary 0-5000 cN (15mm Rollers) A2 output

Zubehör

Artikel	Produkt
134948	Code A2 - Output signal 0 - 10 V DC
134803	Code A3 - Output signal 4 - 20 mA
138143	Code A10 - Output signal mV/V

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
