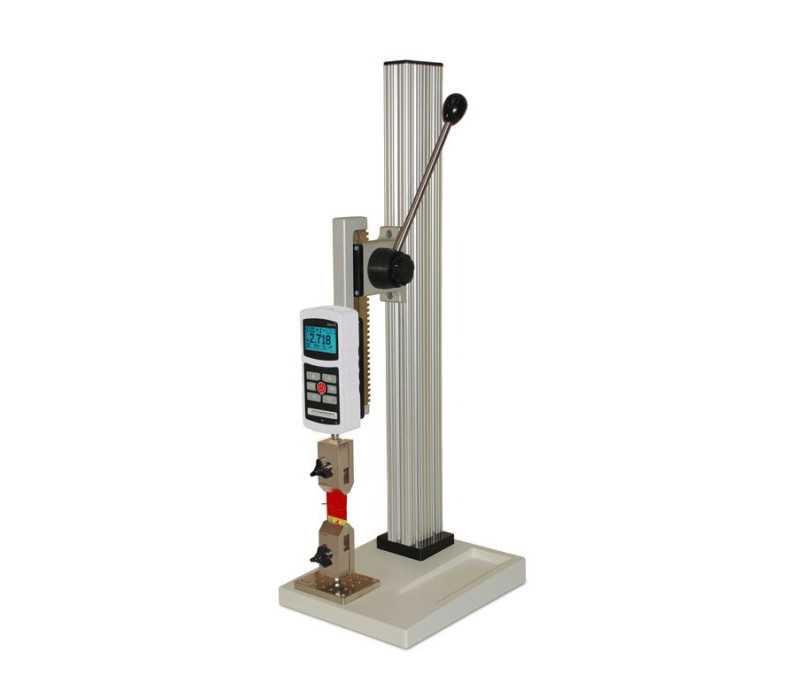

TSB100 Mechanischer Prüfstand mit Hebelbedienung

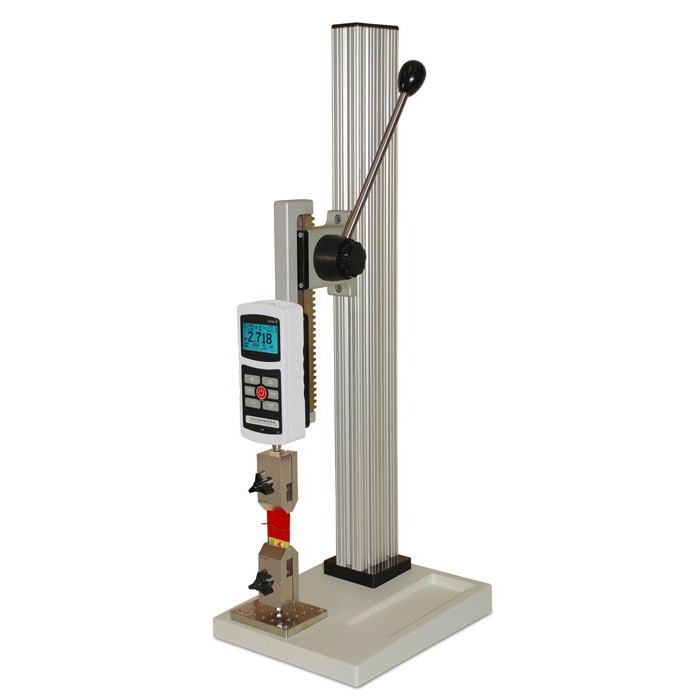

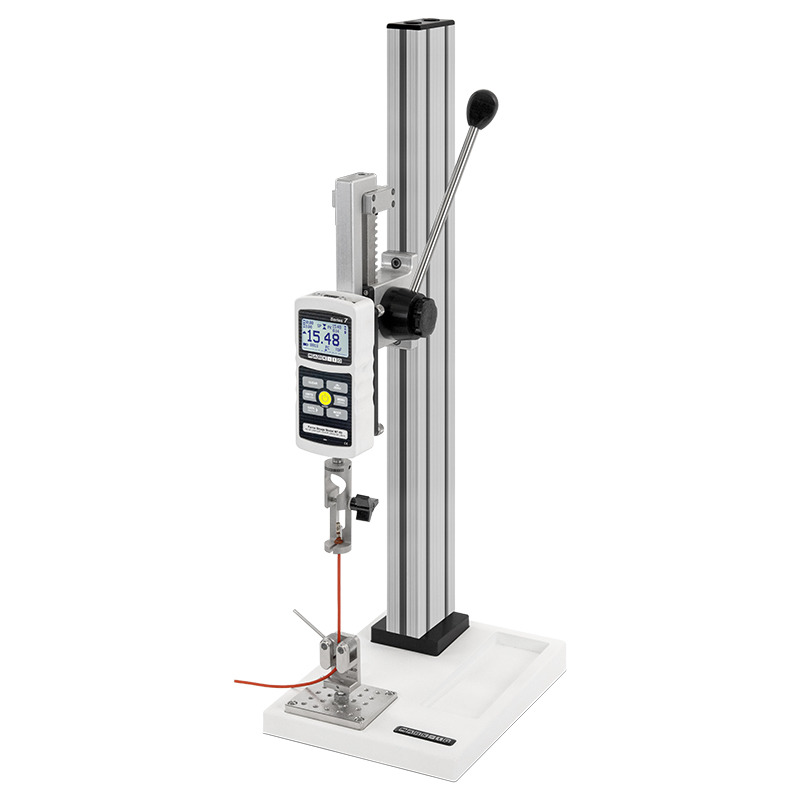

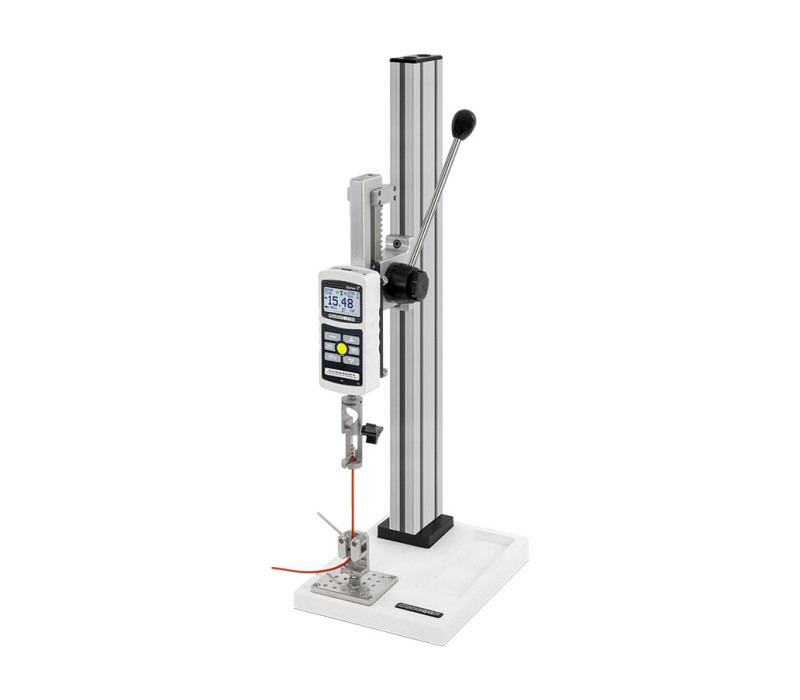

Das TSB100 wird hier in einer typischen Anwendung zum Prüfen von Crimpkontakten mit einem Kraftmesser der Serie 7, einem Drahtklemmengriff G1001 und einem Doppelrollengriff G1002 gezeigt.

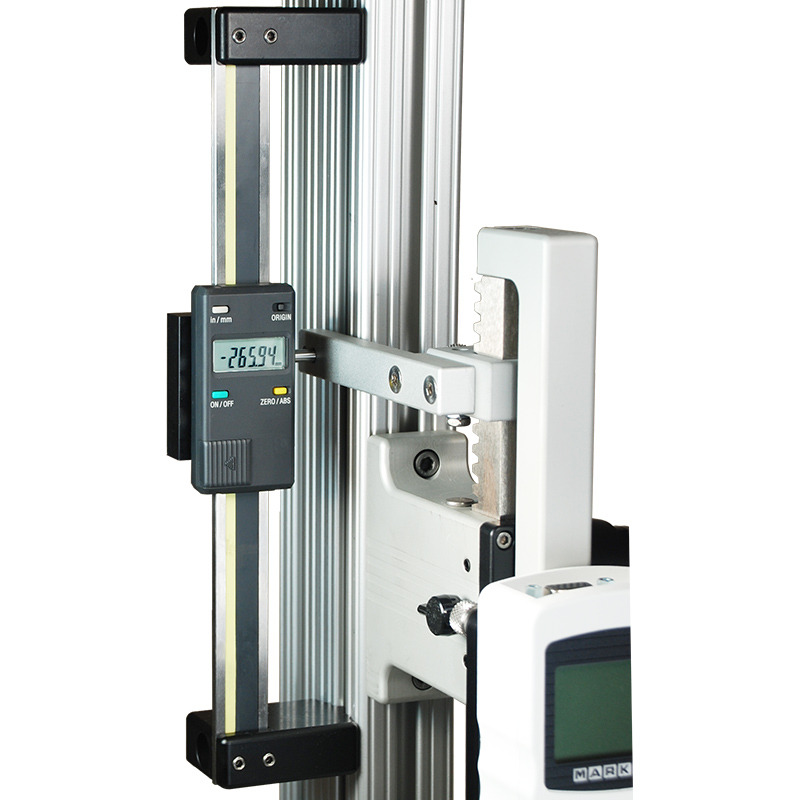

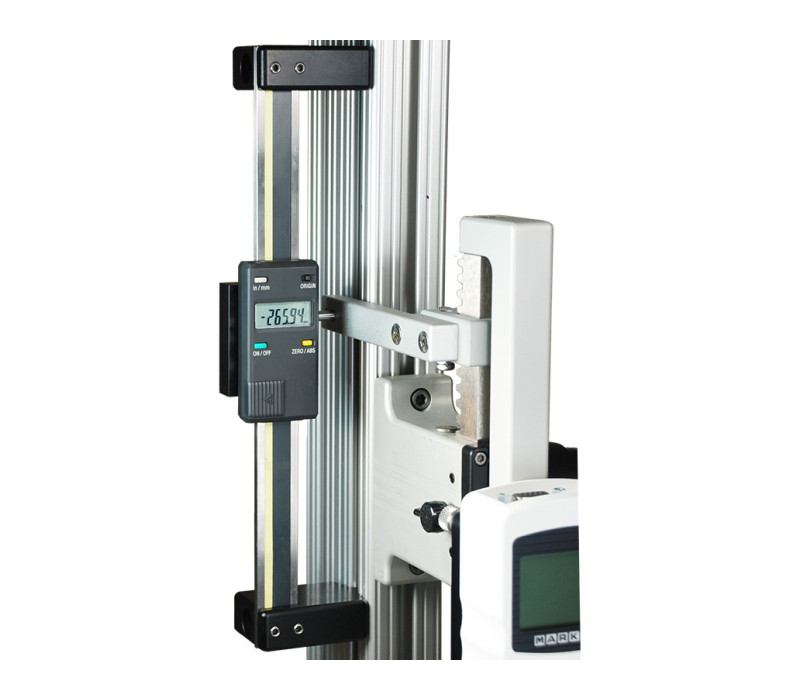

Die optionale digitale Messstreckenanzeige ist nützlich für Anwendungen wie Zugversuche und Federtests.

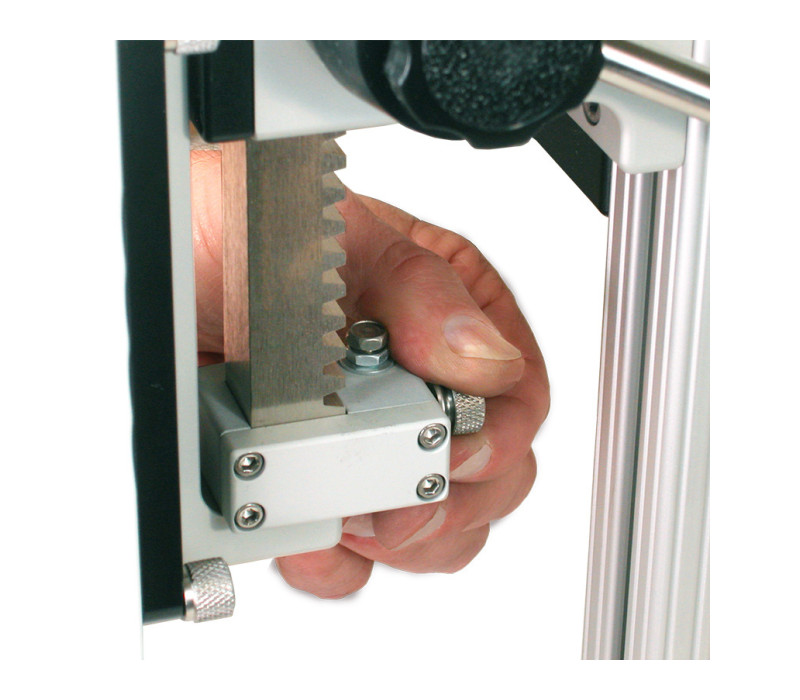

Optionale verstellbare obere und untere Anschläge können über die gesamte Länge der Zahnstange angebracht werden.

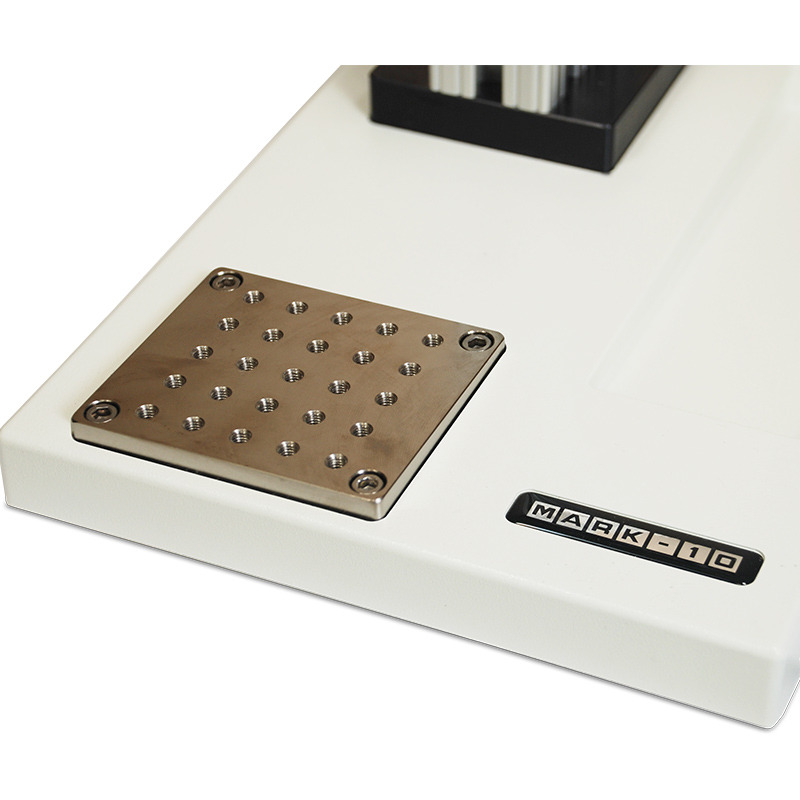

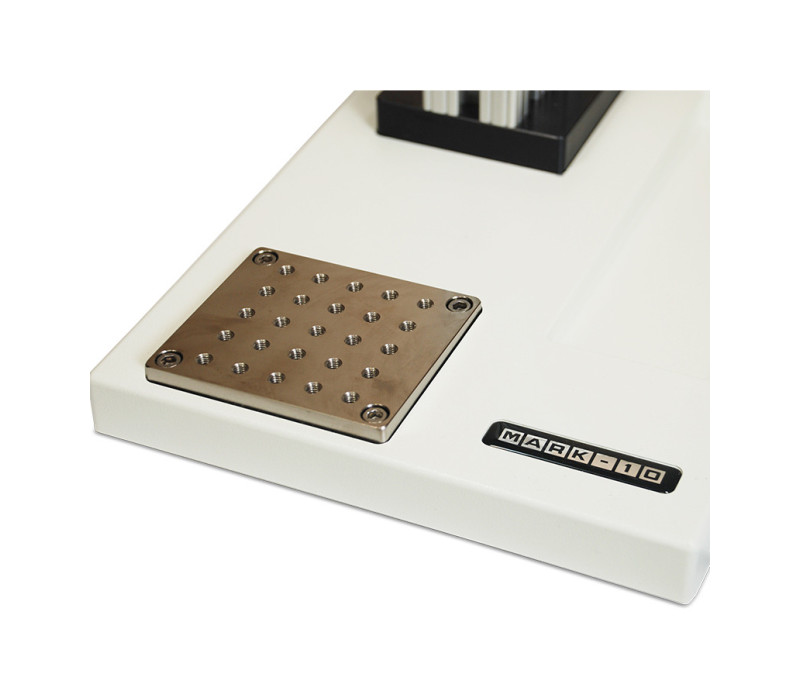

Die Montageplatte enthält eine Matrix von Schraubenlöchern zur Befestigung von Griffen und Vorrichtungen.

TSB100 Mechanischer Prüfstand mit Hebelbedienung

Entdecken Sie unseren TSB100 bei Checkline – ein manuell betriebener Prüfstand, der sowohl Zug- als auch Druckprüfungen einfach und präzise ermöglicht. Mit einer Belastbarkeit von bis zu 500 N (100 lbF) eignet sich dieser Prüfstand ideal für verschiedene Anwendungen in Labor- und Produktionsumgebungen.

Hauptmerkmale:

Effektiver manueller Betrieb: Der in 30°-Schritten verstellbare Hebel sorgt für Flexibilität in verschiedenen Prüfszenarien.
Robuste Konstruktion: Der TSB100 ist aus langlebigen Materialien gefertigt und für anspruchsvolle Arbeitsbedingungen konzipiert.

Besondere Eigenschaften:

Breite Kompatibilität mit Messgeräten: Vollständig kompatibel mit allen Mark-10 Kraftmessgeräten, Zubehörteilen und Spannvorrichtungen – für individuelle und präzise Prüfeinrichtungen.
Anpassbare Einstellungen: Verstellbare Endanschläge und eine Grundplatte mit mehreren Gewindebohrungen ermöglichen vielseitige Prüfkonfigurationen.

Für weitere Informationen darüber, wie der TSB100 Ihre spezifischen Messanforderungen erfüllen kann, kontaktieren Sie uns.

€ 1.030,00

Jetzt bestellen

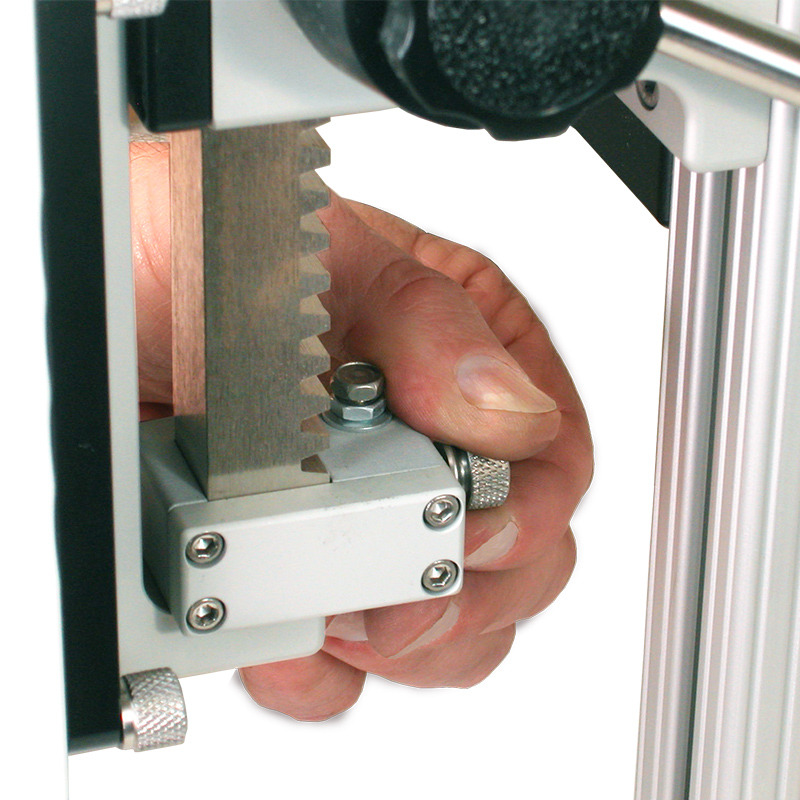

Präzisionsgeschliffene Zahnstange und Ritzel sorgen für eine reibungslose und präzise Bewegung und erleichtern die genaue Prüfung

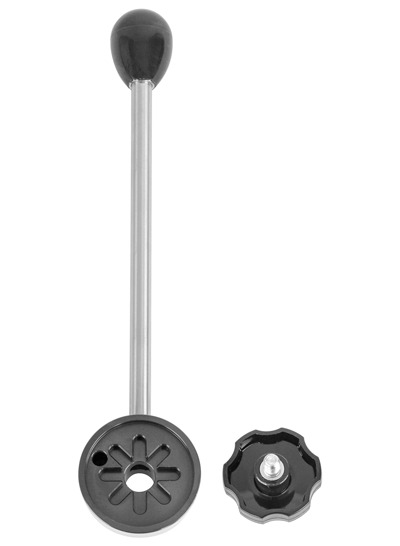

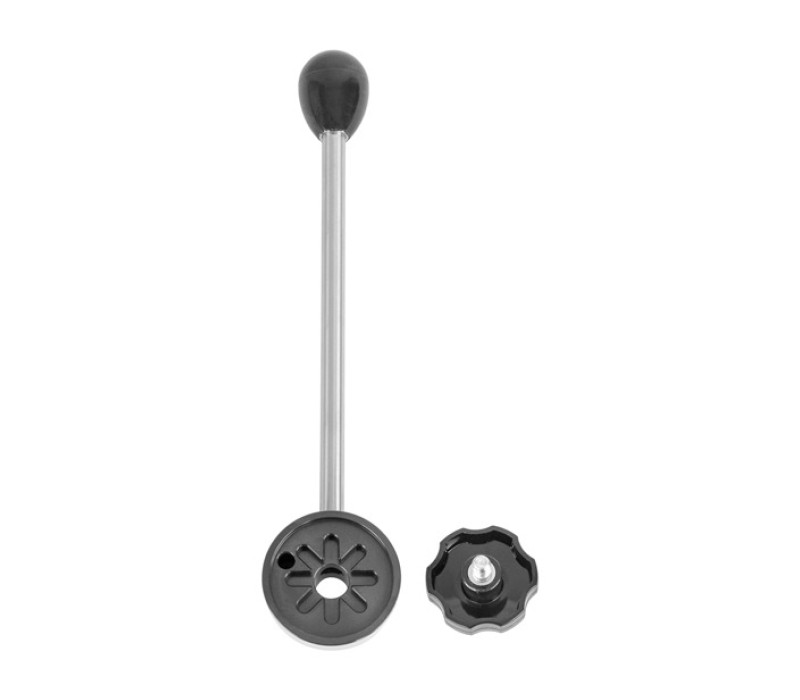

Der Hebel kann in 30° Schritten für eine einfache Bedienung konfiguriert werden
Enthält eine Reibungsbremse mit einstellbarem Widerstand für eine kontrolliertere Testumgebung.
Vollständig kompatibel mit allen Mark-10-Kraftmessgeräten, -Vorrichtungen und -Zubehörteilen für einen vielseitigen und anpassungsfähigen Prüfaufbau.
Um den Prüfstand zu montieren, sind extra Löcher vorhanden
Abmontierbare Grundfläche mit 25 #10-32 UNF Löchern für eine feste Montage
Optional: Einstellbare Bewegungsstops, um Abstände zu bestimmen
Für eine höhere Messgenauigkeit kann optional eine digitale Weganzeige hinzugefügt werden, die die Benutzerfreundlichkeit insgesamt verbessert.

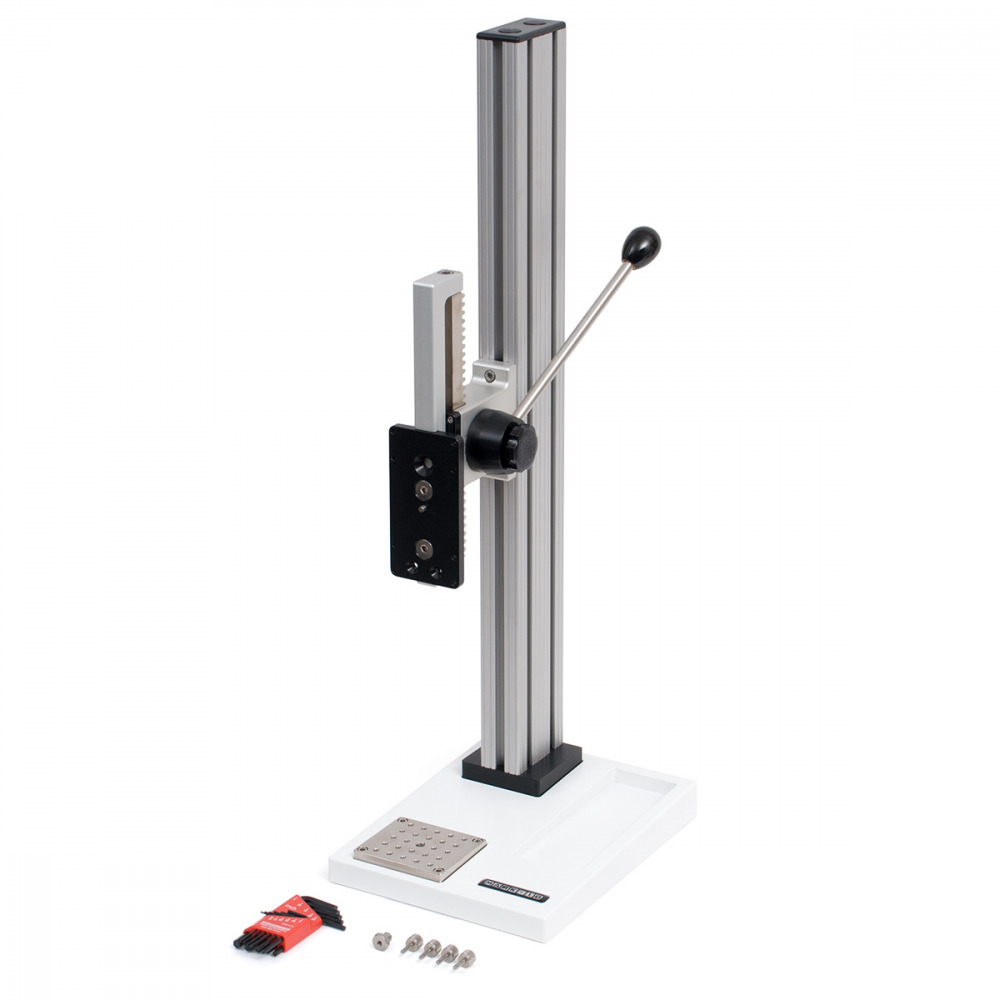

Die Prüfvorrichtung TSB100 wird mit dem folgenden Zubehör geliefert:

G1030-Gewindeadapter, 5/16-18M auf #10-32F
4 Rändelschraube für Kraftmesser
Inbusschlüsselsatz

Manueller Prüfstandsvergleich

Modell	Kraftkapazität	Maximaler Prüfweg	Lademethode	Weg/Strecke	Maximaler Probenfreiraum
ES05	150N	38mm	Federhebel	25,4 mm pro Hebelumdrehung	223mm
ES10	500N	229mm	Federbelasteter Hebel	26,7mm / Hebeldrehung	229mm
ES20	500N	229mm	Oberes Handrad	1,5 mm pro Radumdrehung	229mm
ES30	1000N	330mm	Seitliches manuelles Rad	1,3 mm pro Radumdrehung	356mm
TSA750(H)	3750N	95mm with travel stops 152 without travel stops	Zahnstangenhebel, einstellbar in 30°-Schritten	76,2 mm pro Hebelumdrehung	Vertikal: 267 mm Horizontal: 368 mm
TSB100	500N	95mm with travel stops 152 without travel stops	Zahnstangenhebel, einstellbar in 30°-Schritten	76,2 mm pro Hebelumdrehung	330mm
TSC1000(H)	5000N	89mm	Inline-Handrad	2,5 mm pro Radumdrehung	Vertikal: 254 mm Horizontal: 330 mm
TSF(H)	5000N	102mm	Seitliches manuelles Rad	0,34 mm pro Radumdrehung	Vertikal: 356 mm Horizontal: 459 mm
- Der maximale Prüfweg und/oder Freiraum hängen von den während der Prüfung verwendeten Spannzeugen bzw. Zubehör ab. Die angegebenen Abmessungen verstehen sich ohne Spannzeuge bzw. Zubehör. - Säulenverlängerungen sind für alle Modelle außer ES05, ES10 und ES20 erhältlich. - Mit (H) gekennzeichnete Modelle sind sowohl in vertikaler als auch in horizontaler Ausführung erhältlich.

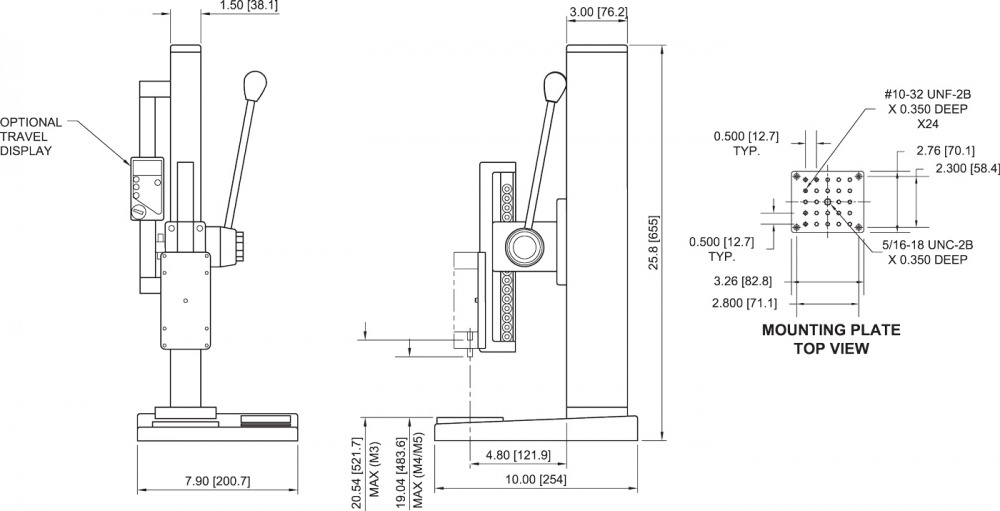

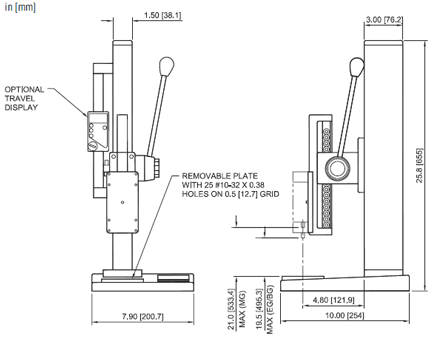

Abmessungen für den manuellen Kraftmessstand TSB100,

Alle Größen in Zoll und (mm)

Säulenverlängerungen von 305, 610 und 1065 mm verfügbar. (erhöht nicht den Verfahrweg)

TSB100-Datenblatt

TSB100 Benutzerhandbuch

TSB100 Solid Models

Kapazität:	500 N
Maximaler Messabstand:	152 mm mit Bewegungsstops 69,85 mm ohne Bewegungsstops
Abmessungen	Siehe obige Zeichnung
Gewicht:	5,4 kg
Versandgewicht	11,3 kg
Garantie	3 Jahre

Produkte

Artikel	Produkt	Preis	Menge	Aktion
126529	TSB100 Lever-operated Test Stand, 100 lbF / 500 N, vertical	€ 1.030,00

Zubehör

Artikel	Produkt	Preis
131912	TSB003 - Travel stops kit for TSB100	€ 108,00
131908	TSA001 - Travel Display for TSA750(H), 6"/150 mm	€ 818,00
131909	TSA002 - Horizontal/wall mounting kit for TSA750/TSC1000	€ 179,00
140091	SP-2734-12 Column Extension, 12 in. / 305 mm for TSA/B/C	€ 216,00
140090	SP-2734-24 Column Extension, 24 in. / 610 mm for TSA/B/C	€ 277,00
138108	SP-2734-42 Column Extension, 42 in. / 1065 mm for TSA/B/C	€ 381,00

Alle genannten Preise verstehen sich zzgl. MwSt. und Versandkosten.
Verfügbarkeit:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
