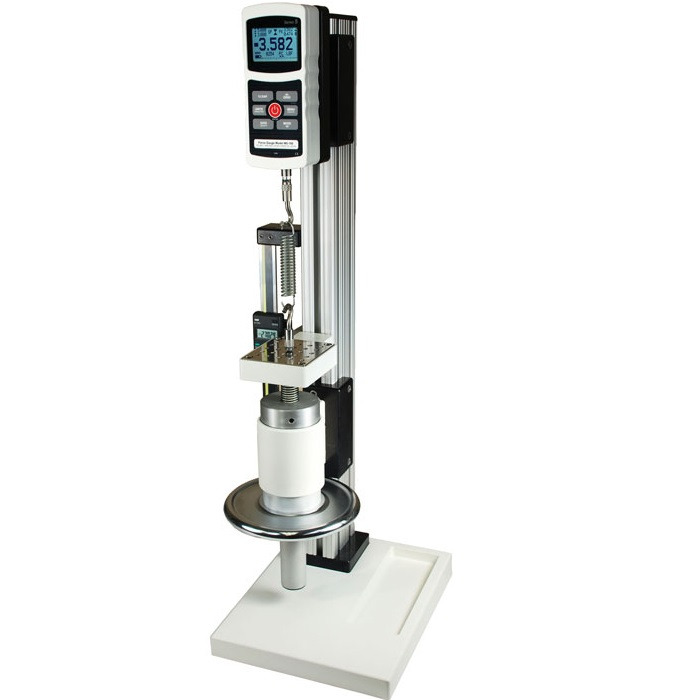

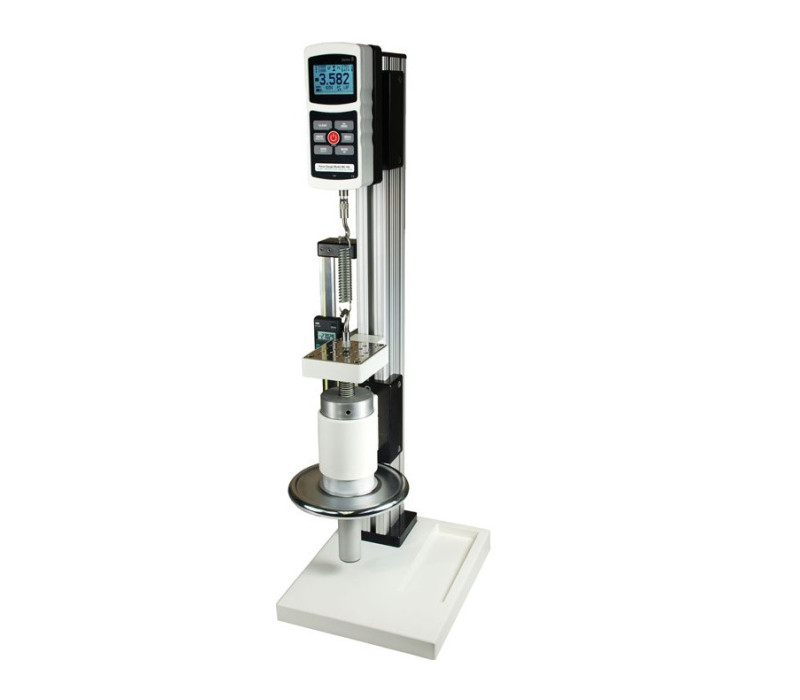

    TSC/TSCH1000 Manueller Präzisions-Kraftmessprüfstand

    Entdecken Sie den TSC, einen manuellen Prüfstand, der Robustheit und Präzision kombiniert, ideal für Anwendungen in sowohl industriellen Umgebungen als auch in Laboren. Dieser Prüfstand ermöglicht Zug- und Drucktests mit einer erheblichen maximalen Kapazität, dank seiner manuellen Bedienung, die präzise Kontrolle während des Testens gewährleistet.

    Hauptmerkmale:
    • Hohe Kraftkapazität: Der TSC ist in der Lage, Tests bis 5 kN / 500 kg durchzuführen, was ihn für eine Vielzahl von Materialien und Anwendungen geeignet macht und darauf ausgelegt ist, erhebliche Lasten zu bewältigen.
    • Robuste Konstruktion: Der TSC ist aus hochwertigen Materialien gefertigt und gewährleistet Haltbarkeit und gleichbleibende Leistung unter intensiven Einsatzbedingungen.
    Besondere Merkmale:
    • Montageflexibilität: Bietet Optionen für die Montage auf einer Werkbank oder an der Wand, sodass er sich an verschiedene Arbeitsbereichs-Layouts anpassen lässt.
    • Breite Kompatibilität: Kompatibel mit allen Mark-10-Dynamometern und Zubehörteilen, sodass maßgeschneiderte und präzise Testkonfigurationen möglich sind.
    Wesentliche Vorteile:
    • Einfache Handhabung: Ausgestattet mit einem großen Handrad und einer Präzisionsspindel bietet der TSC eine sanfte und exakte Steuerung der Bewegung, die detaillierte und sorgfältige Testoperationen erleichtert.

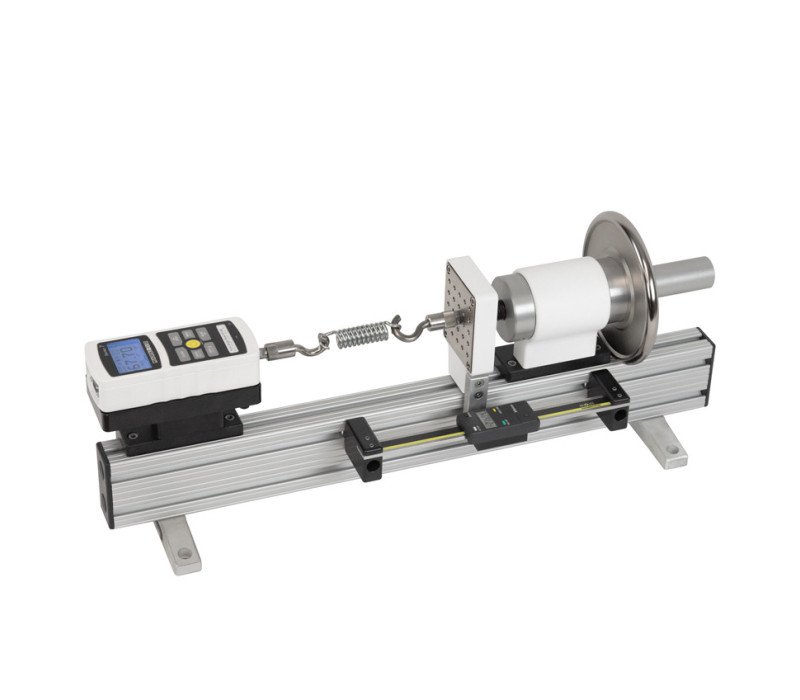

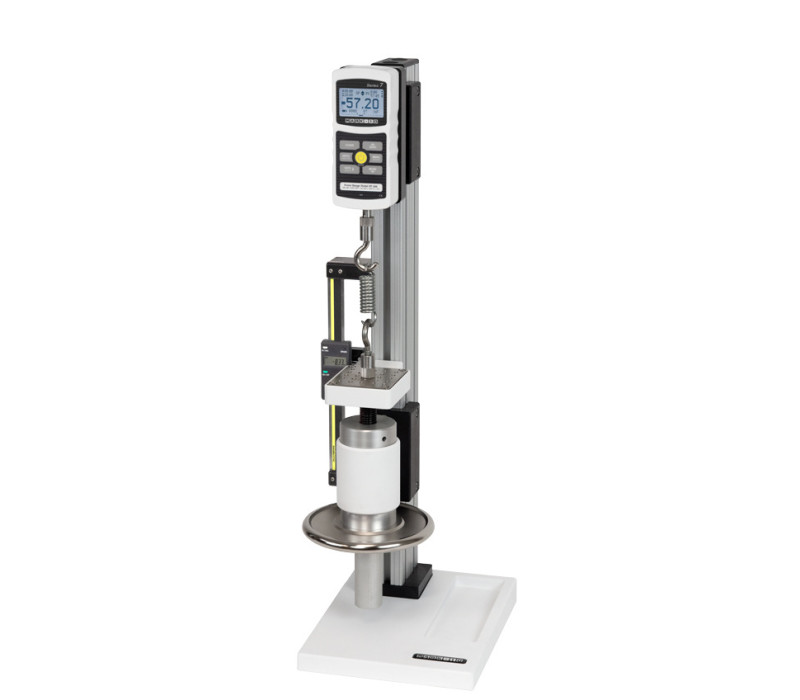

    • Vielseitigkeit der Konfiguration: Der TSC ist sowohl in vertikaler (TSC1000) als auch in horizontaler (TSCH1000) Konfiguration erhältlich und passt sich den spezifischen Testanforderungen verschiedener Industrien an.


    Für weitere Informationen darüber, wie der TSC Prüfstand Ihre Qualitätsprozesse und Produktentwicklung verbessern kann, kontaktieren Sie uns.
    € 1.898,00
    Jetzt bestellen

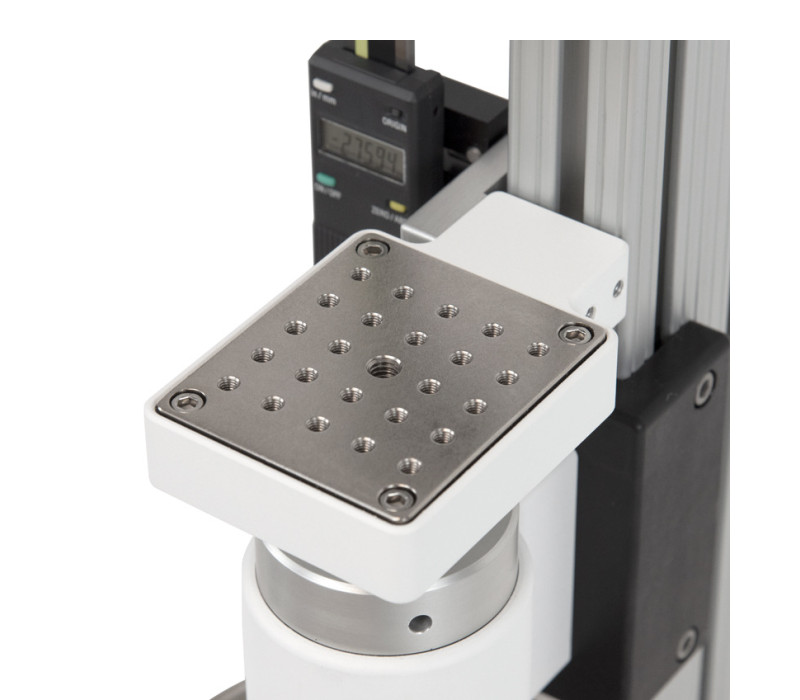

    • Ladefläche mit 25 #10-32 UNF Löchern zur Befestigung

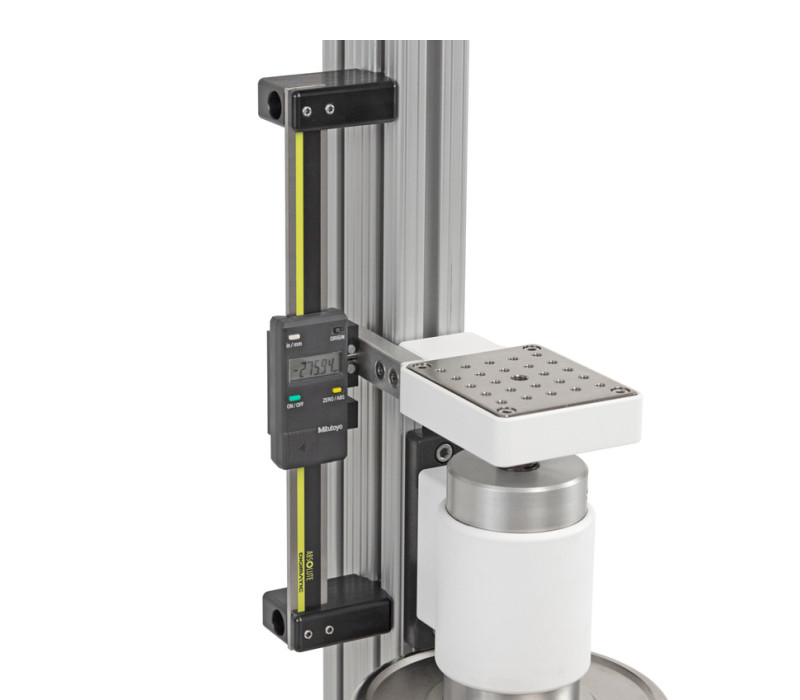

    • Digitales Display optional erhältlich
    • Präzises Trapezgewinde und Mutter
    • Um den Prüfstand zu montieren, sind extra Löcher vorhanden
    Lieferumfang

    Die TSC1000 und/oder TSC1000H Prüfstände werden mit folgenden Zubehörteilen geliefert:

    • G1009 Kompressionsplatte, 2" Durchmesser.
    • G1009-1 Kompressionsplatte, 3" Durchmesser.
    • G1028 kleiner Haken
    • G1030 Gewindeadapter, 5/16-18M auf #10-32F
    • G1035 großer Haken
    • G1037 Kupplung, 5/16-18 F/F
    • G1038 mittlerer Haken
    • G1039 Kupplung, #10-32 F/F
    • G1041 Gewindeadapter, 5/16-18M auf #1/2-20M
    • G1042 extra großer Haken
    • G1044 1/2-20F Adapterplatte mit Montagematerial
    • 5/16-18 Stift mit Riegelmuttern
    • #10-32 Stift mit Riegelmuttern
    • Basis (TSC1000)
    • 2 Montagesäulen mit Hardware (TSC1000H)
    • Zusätzliche Säulenkappe mit Hardware (TSC1000H)
    • 4 Daumenschraube für Kraftmessgeräte mit 0,12 - 500 lbF Kapazitäten
    • 4 Daumenschraube für Kraftmessgeräte mit 1.000 - 2.000 lbF Kapazitäten
    • Inbusschlüssel-Set

    Manueller Prüfstandsvergleich

    ModellKraftkapazitätMaximaler PrüfwegLademethodeWeg/StreckeMaximaler Probenfreiraum
    ES05150N38mmFederhebel25,4 mm pro Hebelumdrehung223mm
    ES10500N229mmFederbelasteter Hebel26,7mm / Hebeldrehung229mm
    ES20500N229mmOberes Handrad1,5 mm pro Radumdrehung229mm
    ES301000N330mmSeitliches manuelles Rad1,3 mm pro Radumdrehung356mm
    TSA750(H)3750N95mm with travel stops
    152 without travel stops    		Zahnstangenhebel, einstellbar in 30°-Schritten76,2 mm pro HebelumdrehungVertikal: 267 mm
    Horizontal: 368 mm
    TSB100500N95mm with travel stops
    152 without travel stops    		Zahnstangenhebel, einstellbar in 30°-Schritten76,2 mm pro Hebelumdrehung330mm
    TSC1000(H)5000N89mmInline-Handrad2,5 mm pro RadumdrehungVertikal: 254 mm
    Horizontal: 330 mm
    TSF(H)5000N102mmSeitliches manuelles Rad0,34 mm pro RadumdrehungVertikal: 356 mm
    Horizontal: 459 mm
    - Der maximale Prüfweg und/oder Freiraum hängen von den während der Prüfung verwendeten Spannzeugen bzw. Zubehör ab. Die angegebenen Abmessungen verstehen sich ohne Spannzeuge bzw. Zubehör.
    - Säulenverlängerungen sind für alle Modelle außer ES05, ​​ES10 und ES20 erhältlich.
    - Mit (H) gekennzeichnete Modelle sind sowohl in vertikaler als auch in horizontaler Ausführung erhältlich.
    Abmessungen-TSC
    Abmessungen-TSC

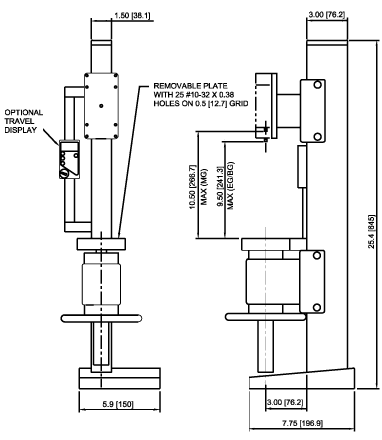

    Größenangaben für den manuell betriebenen Kraftprüfstand TSC1000

    Alle Größen in Zoll und (mm)

    Säulenverlängerungen von 305, 610 und 1065 mm erhältlich. (vergrößert den Verfahrweg nicht)

    Abmessungen-TSC

    Größenangaben für den manuell betriebenen Kraftprüfstand TSC1000H

    Alle Größen in Zoll und (mm)

    Säulenverlängerungen von 305, 610 und 1065 mm erhältlich. (vergrößert den Verfahrweg nicht)

    TSC1000(H) Datenblatt
    TSC1000(H) Benutzerhandbuch
    TSC1000 Solid-Modelle
    TSC1000H Solid-Modelle
    Kapazität:500 kg
    Maximaler Messabstand:89 mm
    Abmessungen:152 mm x 203 mm x 660 mm
    Bewegungsgeschwindigkeit:25,4 mm pro Umlauf
    Garantie3 Jahre
    Gewicht:TSC1000 13.6 kg
    TSC1000H 12,7 kg

    Ähnliche Produkte

    Ähnliche Produkte durchsuchen

    Series-3 Digitales Kraftmessgerät

    Series-3 Digitales Kraftmessgerät

    Series-4 Digitaler Kraftmesser mit Datenausgang

    Series-4 Digitaler Kraftmesser mit Datenausgang

    Series-5 Modernes, digitales Kraftmessgerät

    Series-5 Modernes, digitales Kraftmessgerät

    Zubehör


    AC1004 Befestigungsset für 5I, 3I oder TT03 an der TS-Serie von Prüfständen
    AC1004 Befestigungsset für 5I, 3I oder TT03 an der TS-Serie von Prüfständen

    Bestellen

    Produkte
    Artikel Produkt Preis  Menge Aktion
    131913TSC1000 Handwheel-operated Test stand, 1000 lb/4500 N, vertical € 1.898,00
    131099TSC1000H Handwheel-operated Test stand, 1000 lb/4500 N, horizontal € 1.898,00
    Zubehör
    Artikel Produkt Preis  Menge Aktion
    131914TSC001 - Digital travel display for TSC1000(H), 6"/150 mm € 767,00
    131909TSA002 - Horizontal/wall mounting kit for TSA750/TSC1000 € 178,00
    140091SP-2734-12 Column Extension, 12 in. / 305 mm for TSA/B/C € 215,00
    140090SP-2734-24 Column Extension, 24 in. / 610 mm for TSA/B/C € 276,00
    138108SP-2734-42 Column Extension, 42 in. / 1065 mm for TSA/B/C € 379,00

    Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
    Produktstatus:
    Verfügbar: 1 - 3 Tage ,
    Lieferzeit: 1 - 3 Wochen ,
    Lieferzeit variiert, bitte kontaktieren Sie uns
