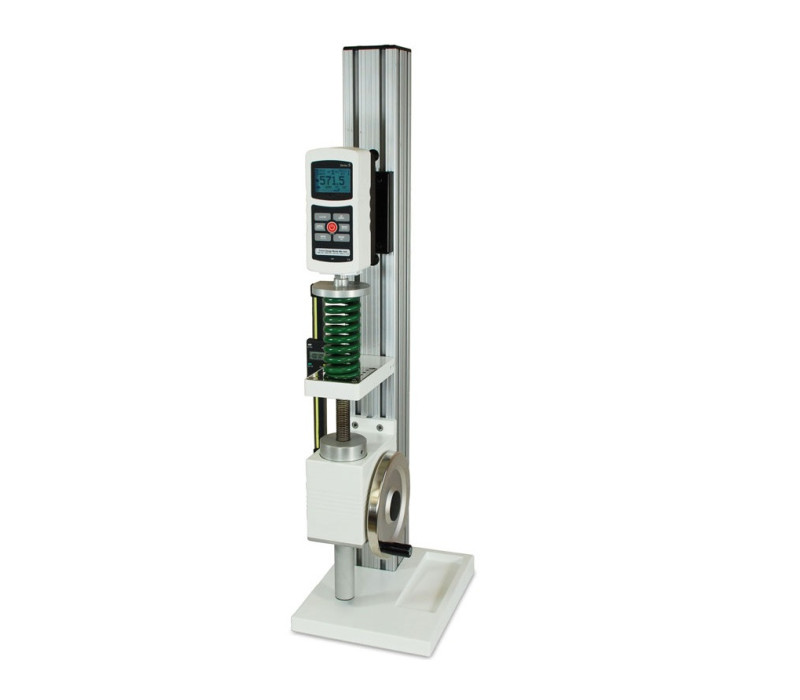

TSF Prüfstand mit hoher Kapazität

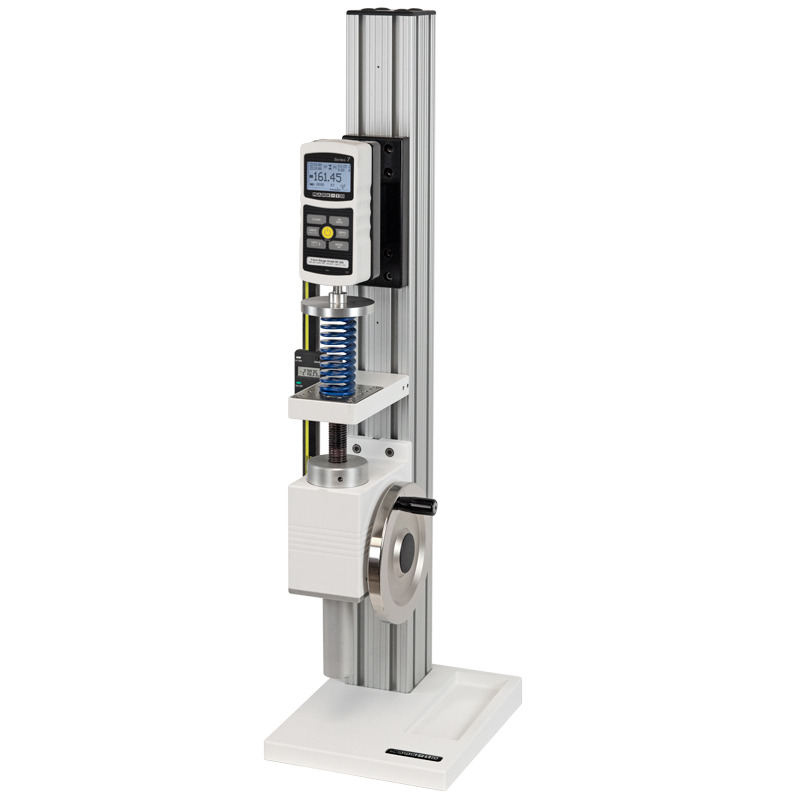

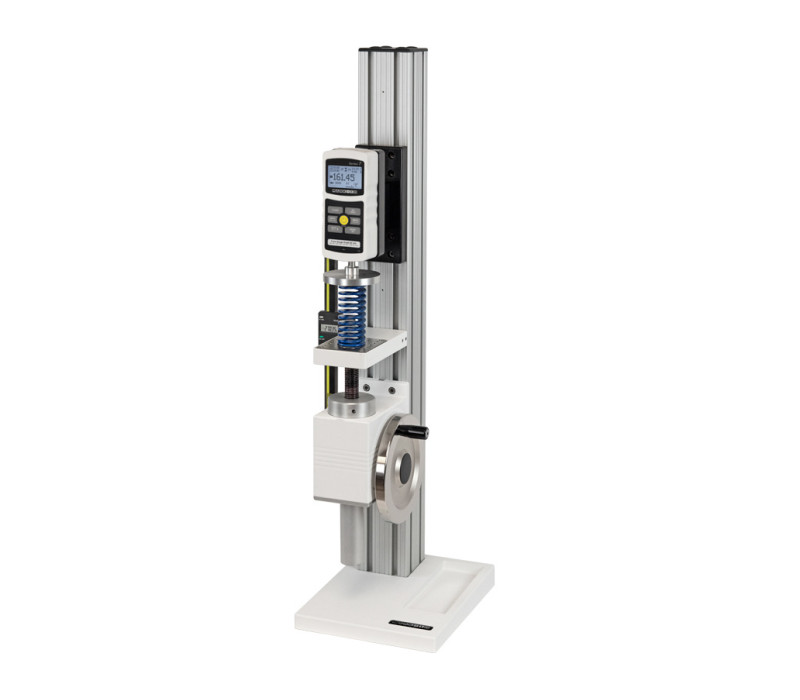

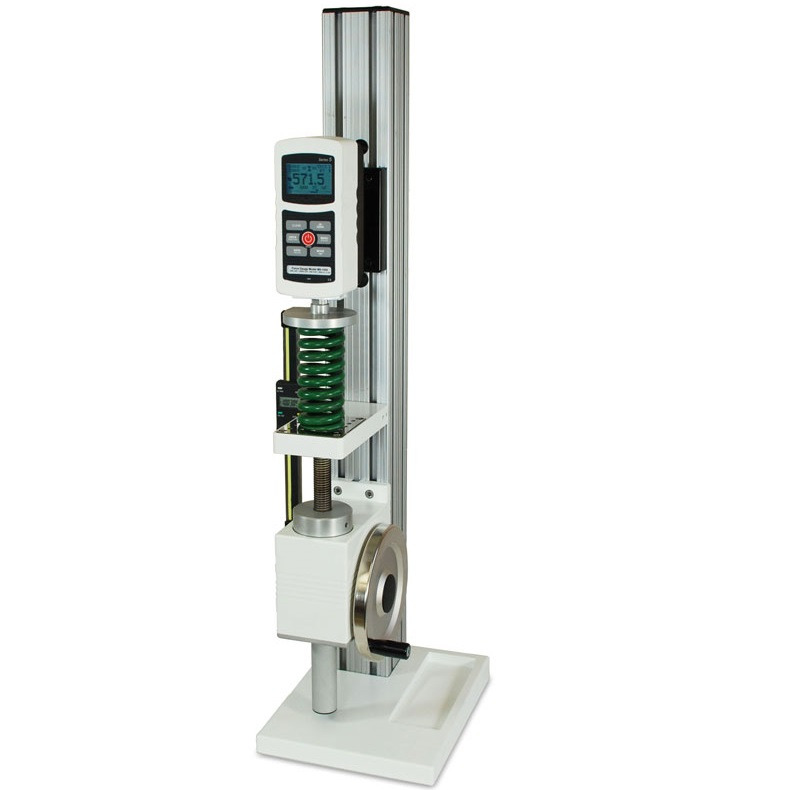

Die TSF-vertikale Zugprüfmaschine während einer Druckmessung mit einem M7-200 Kraftmesser, einer Druckplatte und optionalem Distanzmesser, TSF001, zur gleichzeitigen Messung von Abstand und Kraft.

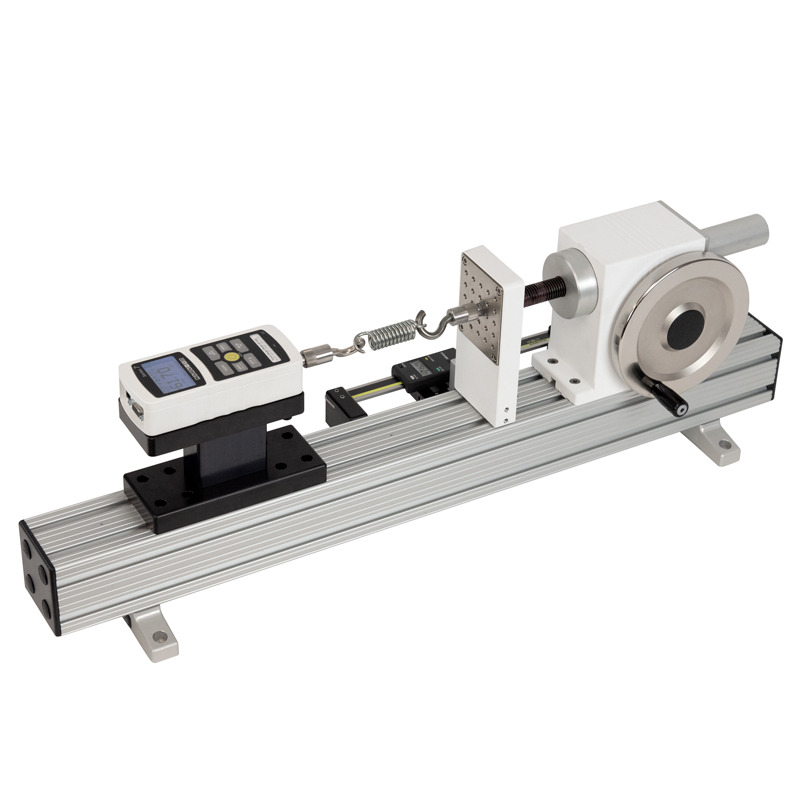

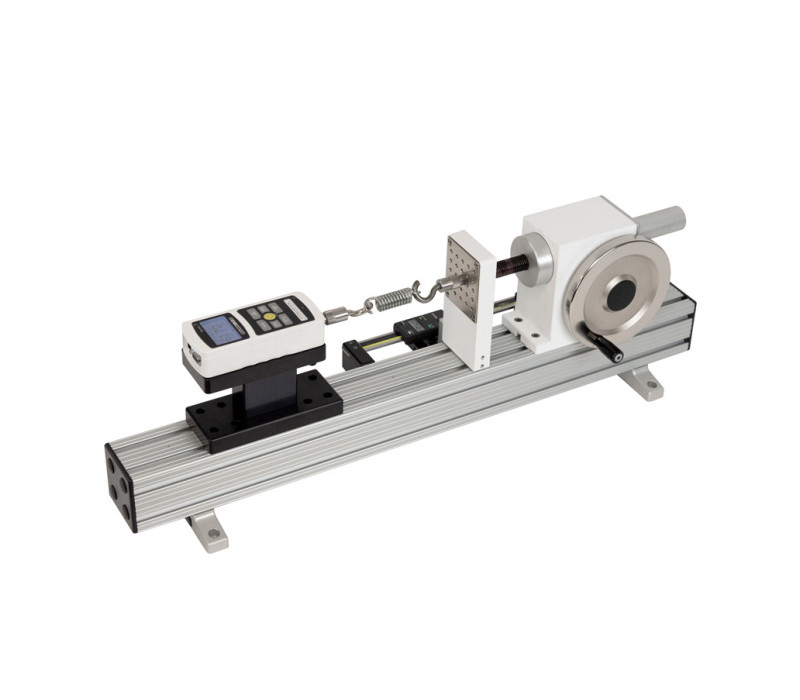

Die TSFH-Horizontal-Zugbank während eines Zugtests mit einem M7-200 Kraftmesser und zwei G1035 Haken.

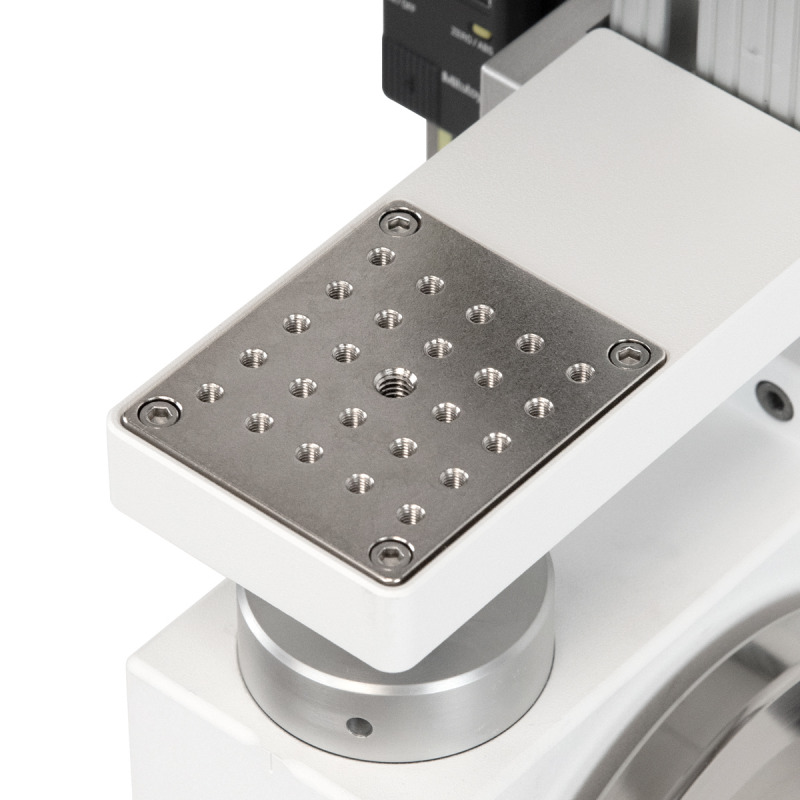

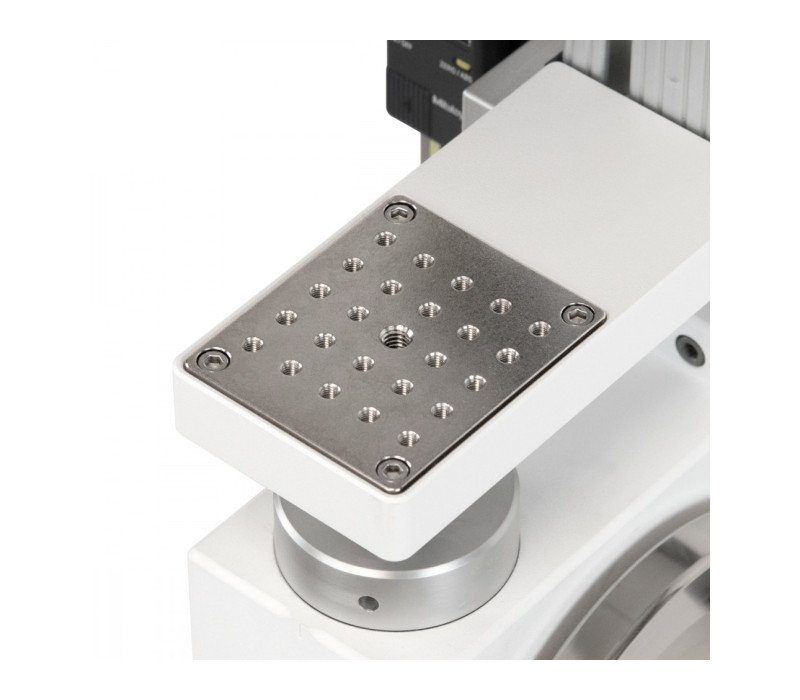

Grundplatte mit Gewindebohrungen in einer Matrix zur Montage verschiedener Griffe und Adapter.

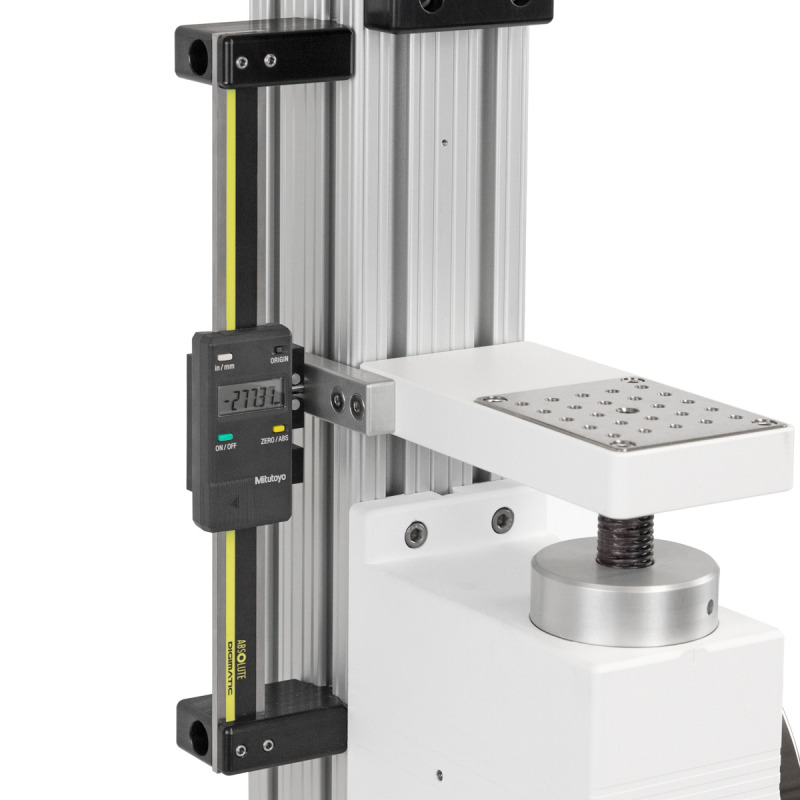

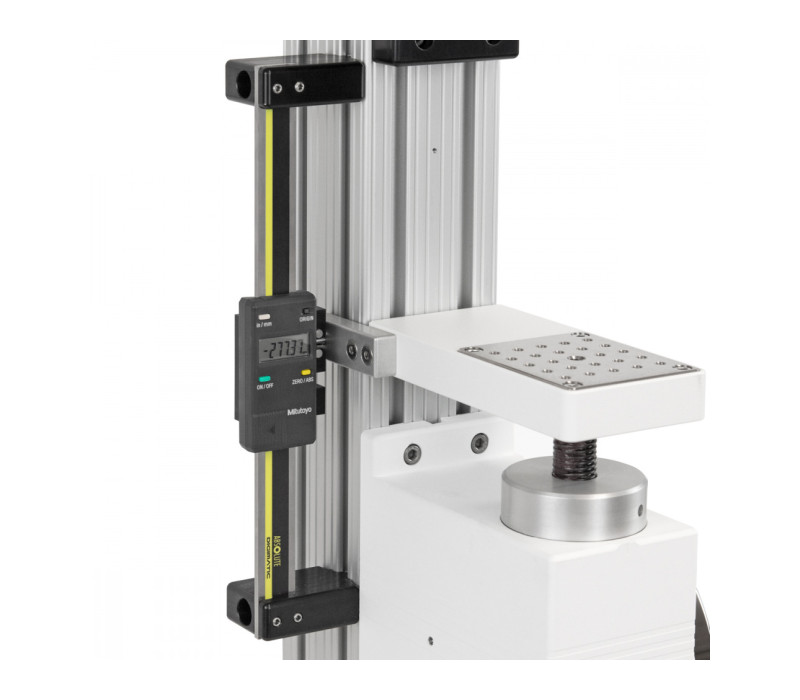

Die optionale digitale Distanzmessung ist geeignet, um die Testentfernung zu messen und diese mit dem gemessenen Kraftwert zu vergleichen.

TSF Prüfstand mit hoher Kapazität

Entdecken Sie den TSF bei Checkline, einen hochkapazitiven manuellen Prüfstand, der sowohl in industriellen als auch in Laborumgebungen hervorragend funktioniert. Dieser Prüfstand kann bis zu 5 kN (5000 N) an Kraft bewältigen und eignet sich ideal für eine Vielzahl von Tests, einschließlich zerstörender Tests und Produktintegritätsbewertungen.

Wichtige Merkmale:

Hohe Kapazität und Leistung: Kann erhebliche Kräfte unterstützen und ist ideal für Zug- und Drucktests.
Robuste Konstruktion: Verfügt über ein manuell betriebenes Handrad und eine stabile Säule, die die Stabilität und Kontrolle während der Tests erhöht.
Vielseitiges Design: Erhältlich sowohl in horizontaler (TSFH) als auch vertikaler (TSF) Konfiguration, dieser Prüfstand ist anpassbar an verschiedene Anwendungen und Umgebungen.

Besondere Merkmale:

Konfigurationsflexibilität: Bietet sowohl vertikale als auch horizontale Ausrichtungen, um unterschiedliche Arbeitsbereichseinrichtungen und Testanforderungen zu unterstützen.
Umfassende Kompatibilität: Kompatibel mit allen Standard-Mark-10-Messgeräten und Zubehörteilen, was benutzerdefinierte und präzise Testaufbauten ermöglicht.
Montageflexibilität: Verfügt über eine Stahl-Ladefläche mit Gewindebohrungen, um verschiedene Vorrichtungen und Greifer aufzunehmen.
Präzise Bewegungssteuerung: Das seitlich montierte Handrad ermöglicht feine Anpassungen und schnelle Testaktionen, was die Effizienz optimiert.

Zubehör und Optionen:

Fortschrittliche Digitalisierung und Automatisierung: Beinhaltet Optionen für ein digitales Reiseanzeigegerät und vielseitige Montagekits, die die Funktionalität und Anpassungsfähigkeit erhöhen.
Optionales digitales Verfahrensdisplay: Verfügbar für die automatisierte Datenerfassung, verbessert die Genauigkeit und vereinfacht die Dokumentation.
Säulenverlängerungen: Ermöglicht Tests mit größeren Proben und bietet mehr Flexibilität, ohne die Verfahrensstrecke zu beeinträchtigen.

Für detailliertere Informationen darüber, wie der TSF und TSFH Prüfstand Ihre Qualitätsprozesse und Produktentwicklung verbessern können, kontaktieren Sie uns.

€ 2.723,00

Jetzt bestellen

Ablagefläche mit 25 #10-32 UNF Löchern zur festen Anbringung
Reibungslose Handradbedienung
Verfügbar in vertikaler und horizontaler Richtung

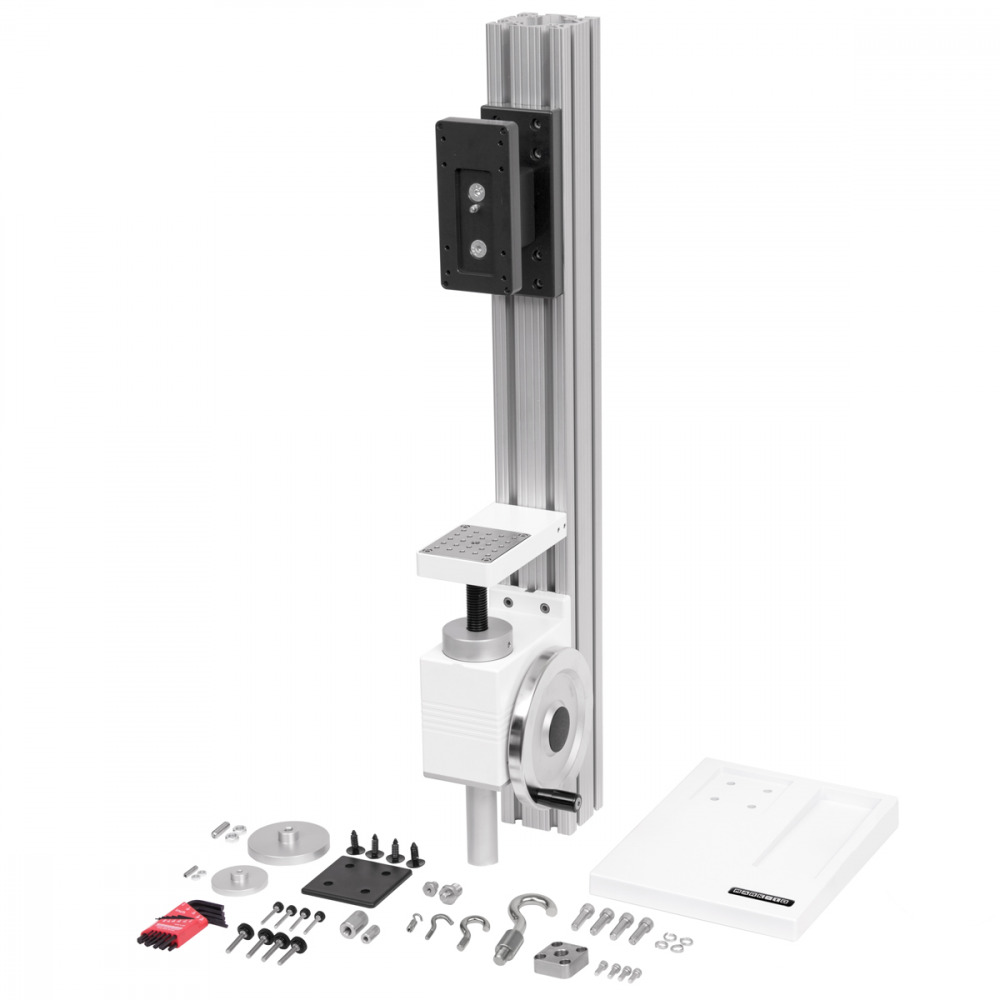

Die TSF- und/oder TSFH-Kraftprüfstation wird mit folgenden Zubehörteilen geliefert:

G1009 Druckplatte, 5 cm Durchmesser
G1009-1 Druckplatte, 7,5 cm Durchmesser
G1028 kleiner Haken
G1030 Adapter, 5/16-18M auf #10-32V
G1035 großer Haken
G1037 Kupplungsadapter, 5/16-18 V/V
G1038 mittlerer Haken
G1039 Kupplungsadapter, #10-32 V/V
G1041 Gewindeadapter, 5/16-18M auf #1/2-20M
G1042 extra großer Haken
G1044 1/2-20V Adapterplatte mit Befestigungsmaterial
5/16-18 Gewindestange mit Kontermuttern
#10-32 Gewindestange mit Kontermuttern
Grundplatte/Fuß (TSF)
2 Montagefüße mit Befestigungsmaterial (TSFH)
zusätzliche Endkappe für die Säule mit Befestigungsmaterial (TSFH)
4 Rändelschrauben für Kraftmesser mit einer Kapazität von 0,5 N bis 2,25 kN
4 Rändelschrauben für Kraftmesser mit einer Kapazität von 4,45 kN bis 8,9 kN
Inbusschlüssel-Set

Manueller Prüfstandsvergleich

Modell	Kraftkapazität	Maximaler Prüfweg	Lademethode	Weg/Strecke	Maximaler Probenfreiraum
ES05	150N	38mm	Federhebel	25,4 mm pro Hebelumdrehung	223mm
ES10	500N	229mm	Federbelasteter Hebel	26,7mm / Hebeldrehung	229mm
ES20	500N	229mm	Oberes Handrad	1,5 mm pro Radumdrehung	229mm
ES30	1000N	330mm	Seitliches manuelles Rad	1,3 mm pro Radumdrehung	356mm
TSA750(H)	3750N	95mm with travel stops 152 without travel stops	Zahnstangenhebel, einstellbar in 30°-Schritten	76,2 mm pro Hebelumdrehung	Vertikal: 267 mm Horizontal: 368 mm
TSB100	500N	95mm with travel stops 152 without travel stops	Zahnstangenhebel, einstellbar in 30°-Schritten	76,2 mm pro Hebelumdrehung	330mm
TSC1000(H)	5000N	89mm	Inline-Handrad	2,5 mm pro Radumdrehung	Vertikal: 254 mm Horizontal: 330 mm
TSF(H)	5000N	102mm	Seitliches manuelles Rad	0,34 mm pro Radumdrehung	Vertikal: 356 mm Horizontal: 459 mm
- Der maximale Prüfweg und/oder Freiraum hängen von den während der Prüfung verwendeten Spannzeugen bzw. Zubehör ab. Die angegebenen Abmessungen verstehen sich ohne Spannzeuge bzw. Zubehör. - Säulenverlängerungen sind für alle Modelle außer ES05, ES10 und ES20 erhältlich. - Mit (H) gekennzeichnete Modelle sind sowohl in vertikaler als auch in horizontaler Ausführung erhältlich.

TSF verticale testbank

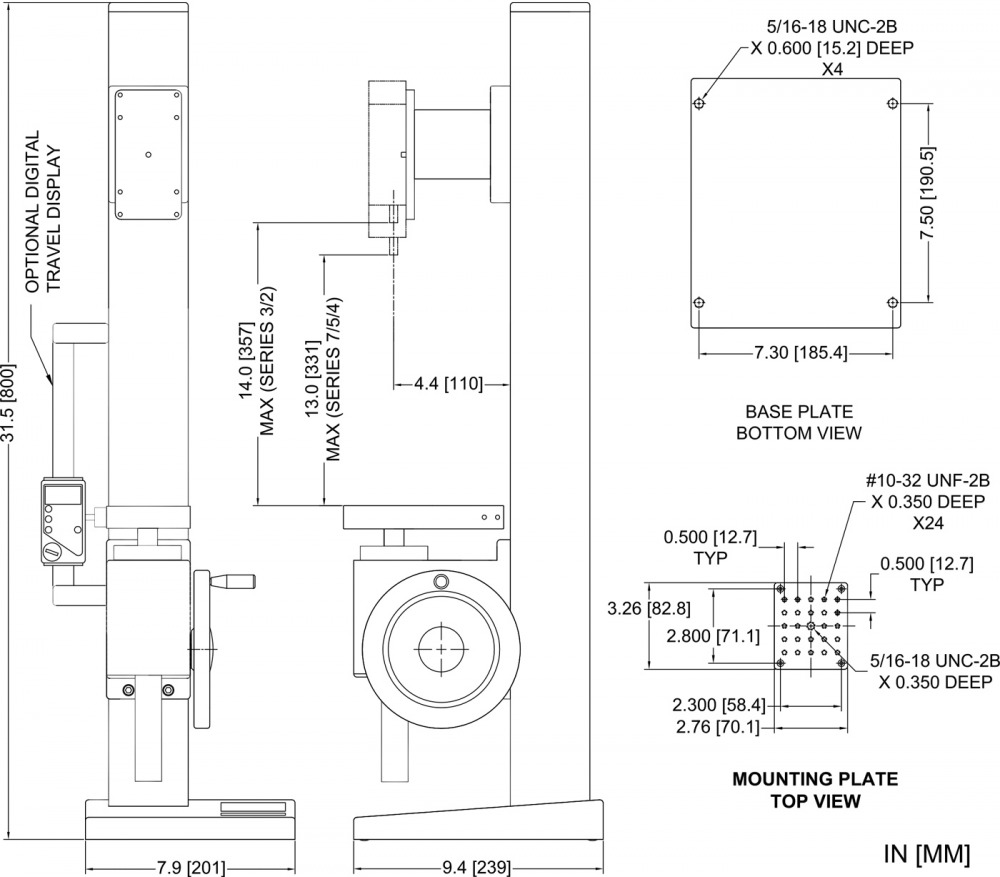

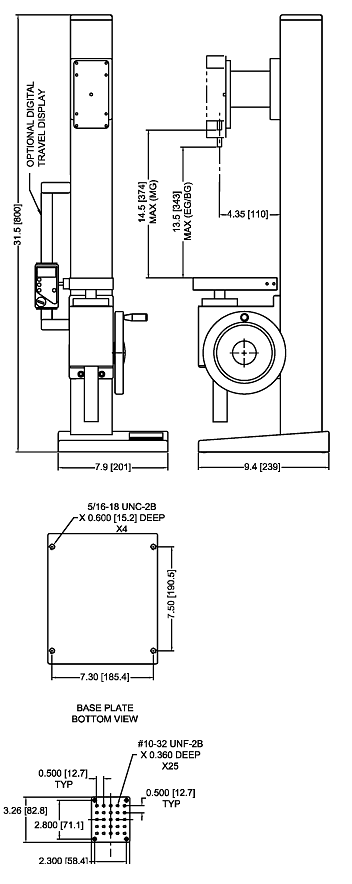

Abmessungen des TSF Mechanischen Vertikal-Kraftprüfstands

Alle Maße sind in Zoll mit [mm] dahinter

TSFH horizontale testbank

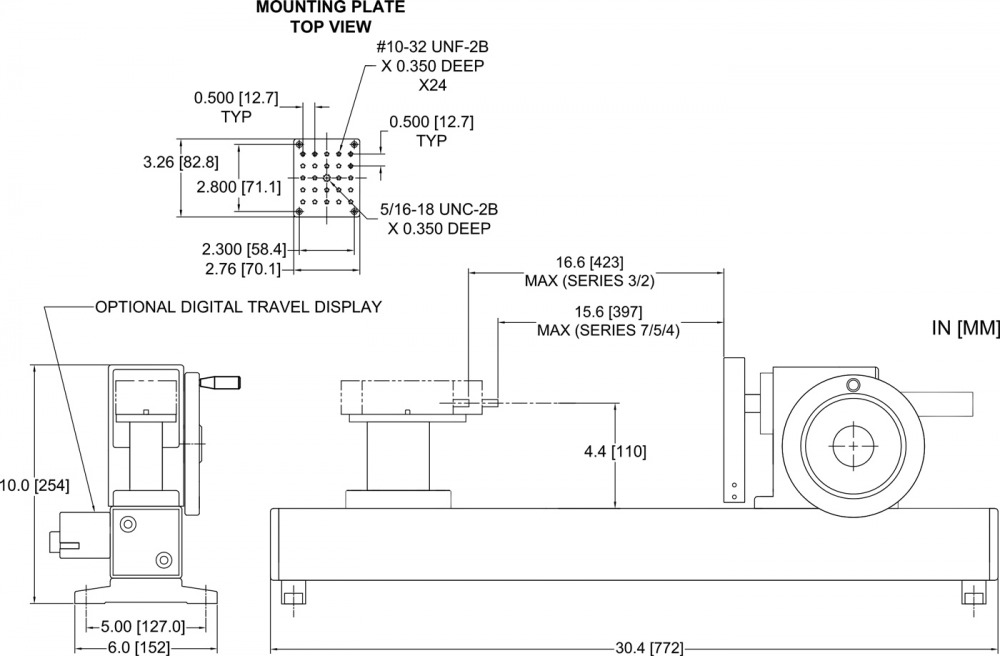

Abmessungen des TSF Mechanischen Horizontal-Kraftprüfstands

Alle Maße sind in Zoll mit [mm] dahinter

Kapazität:	500 kg
Maximaler Messabstand:	340 mm
Abmessungen:	152mm x 203 mm x 660mm
Bewegungsgeschwindigkeit:	0.34 mm/ pro Umlauf
Gewicht:	TSF: 16.3 kg TSFH: 13.6 kg
Garantie:	3 Jahre
