TSTM-DC Motorisierter vertikaler Drehmomentprüfstand mit vielen Funktionen

TSTM-DC Motorisierter vertikaler Drehmomentprüfstand mit vielen Funktionen

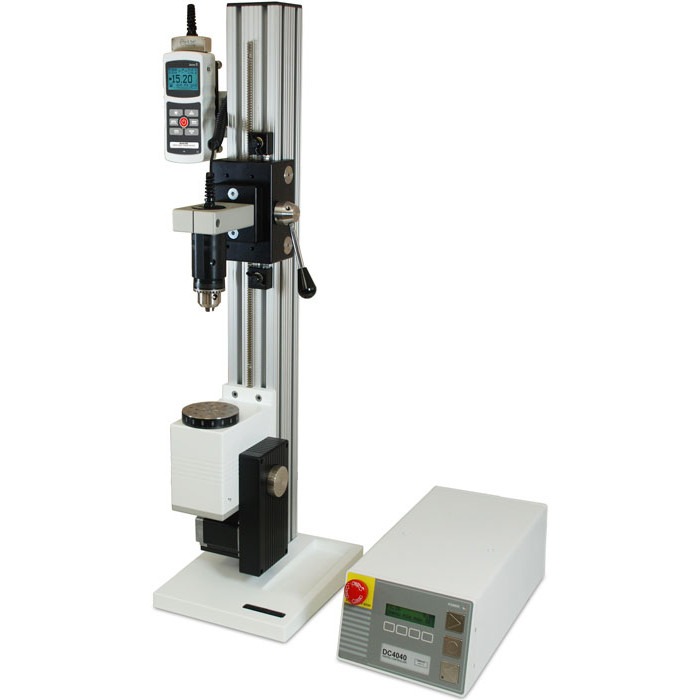

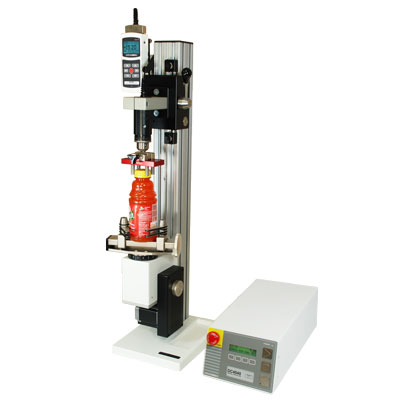

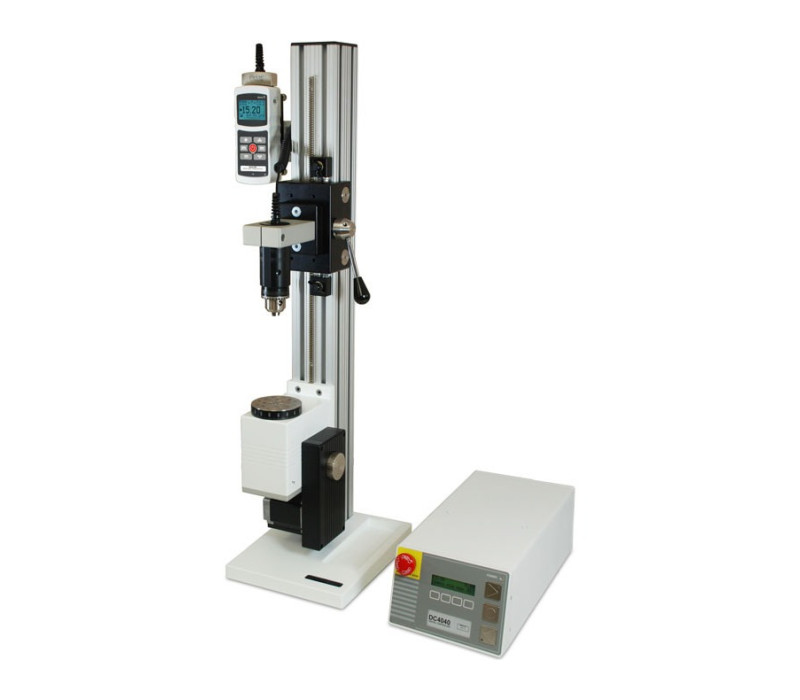

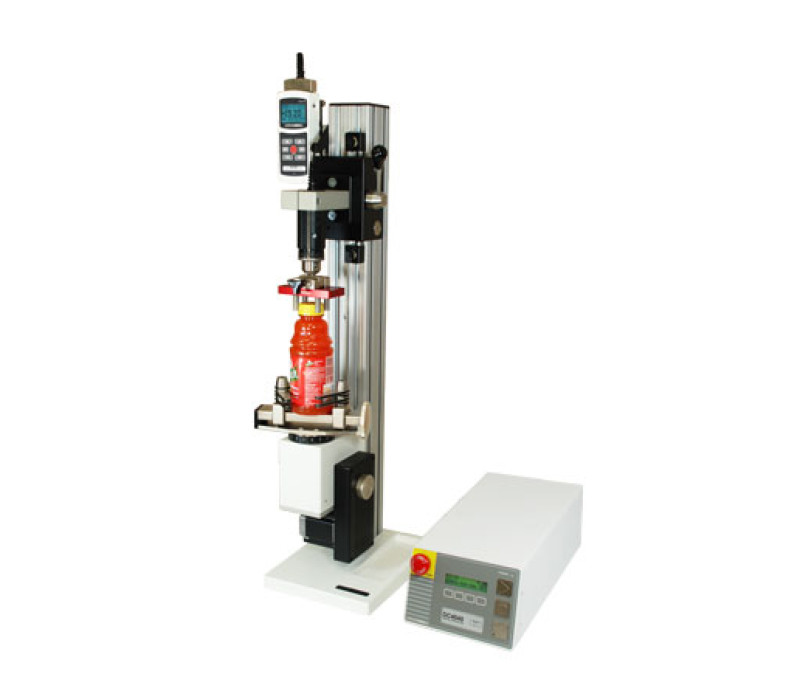

Der fortschrittliche TSTM-DC Drehmomentprüfstand bietet im modularen System Kapazitäten bis zu 22 Nm. Es erfolgt die Messung von Drehmoment und Drehwinkel.

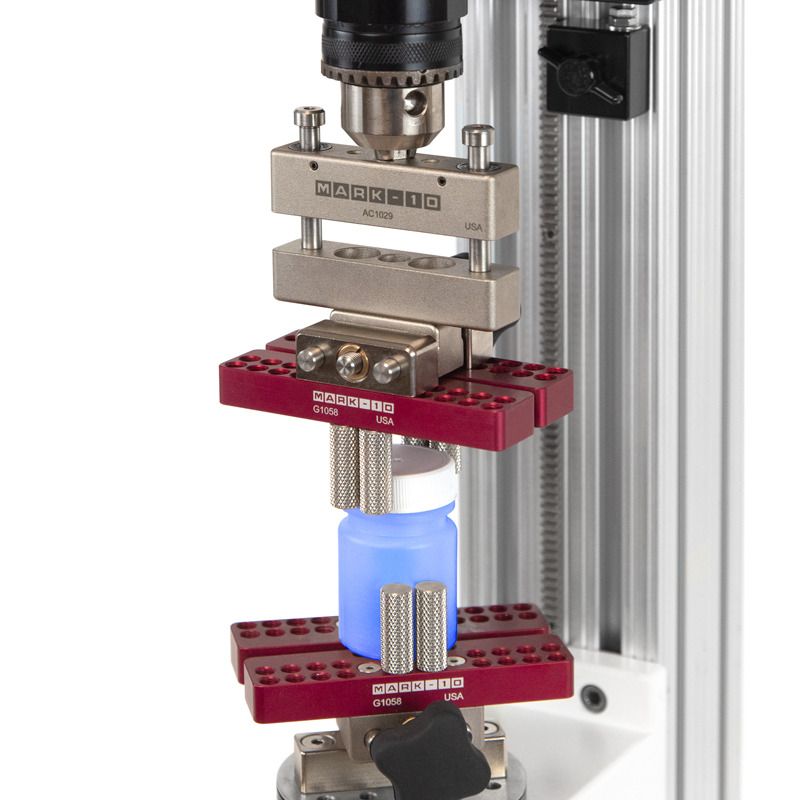

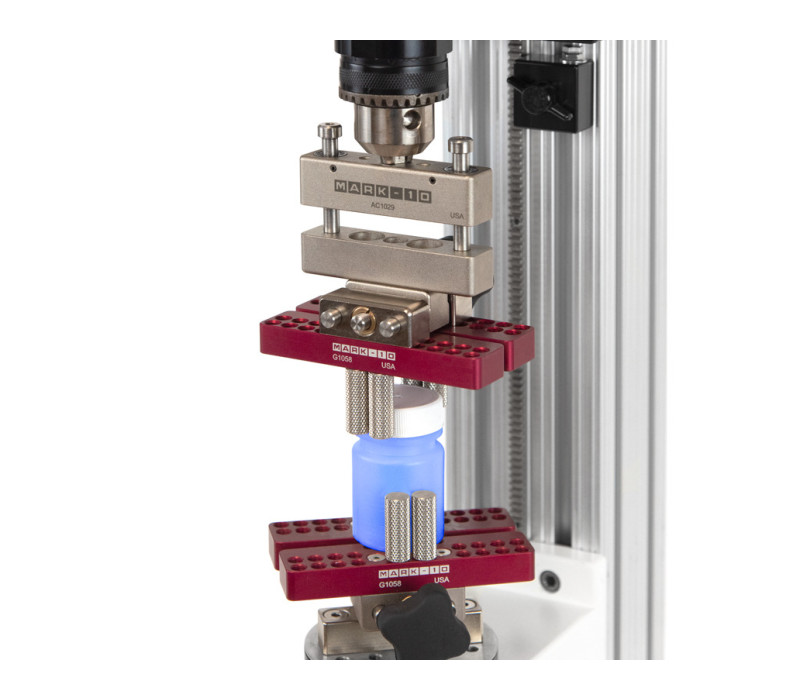

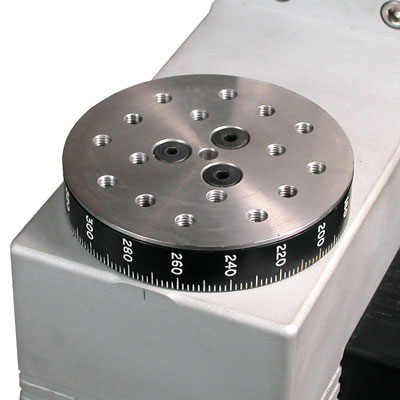

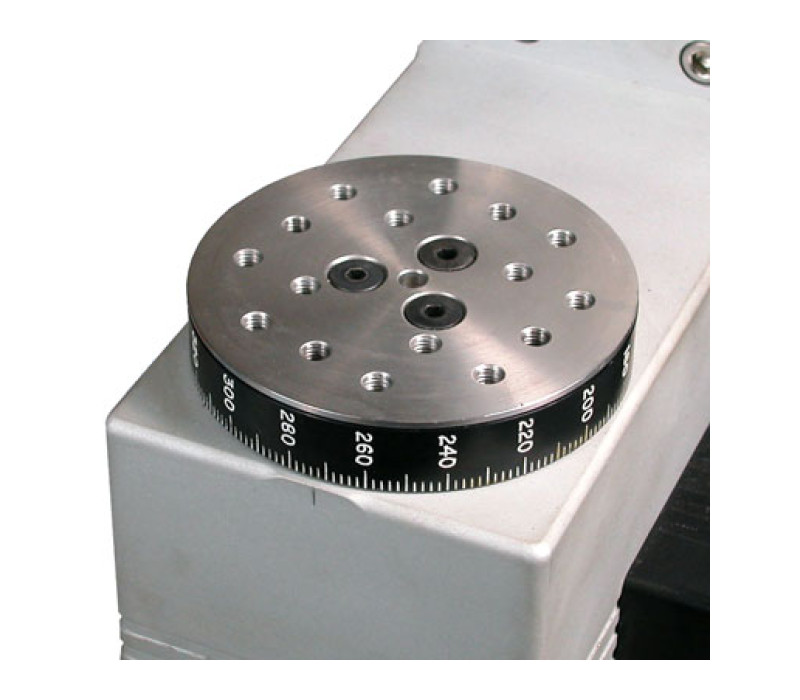

Universelle Gewindebohrungen, auswechselbare Sensoren und ein großes Sortiment an Griffen und Probeaufnahmen ermöglichen dem TSTM-DC eine Adaption an verschiedenste Testszenarien.

6 Modelle Verfügbar:

TSTM-DC: Vertikale Ausführung, Kapazität 11.5 Nm, Geschwindigkeitsbereich 0,01 – 15 RPM

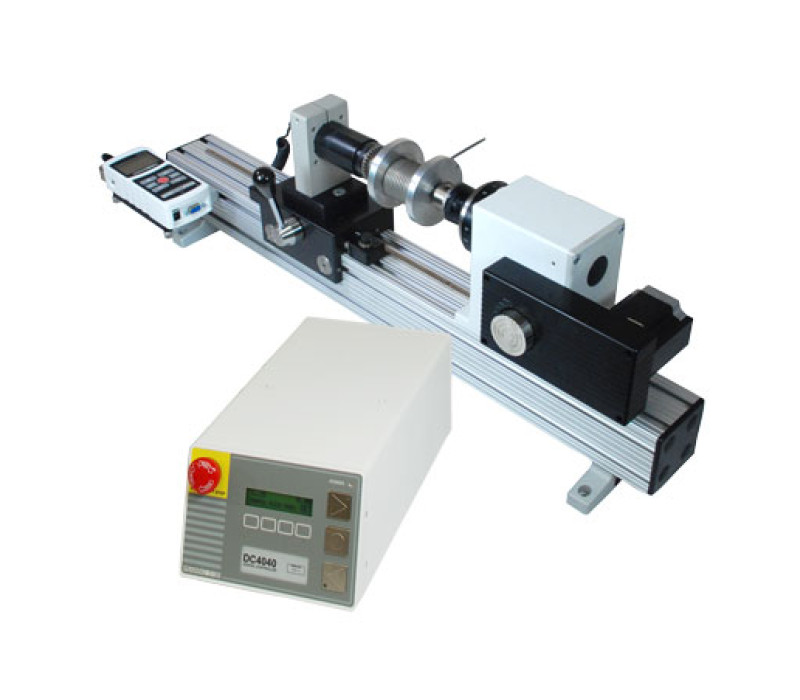

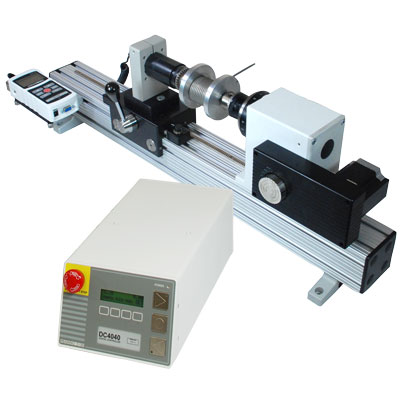

TSTMH-DC: Horizontale Ausführung, Kapazität 11.5 Nm, Geschwindigkeitsbereich 0,01 – 15 RPM

TSTM-DC-1: Vertikale Ausführung, Kapazität 22 Nm, Geschwindigkeitsbereich 0,01 – 15 RPM
TSTMH-DC-1: Horizontale Ausführung, Kapazität 22 Nm, Geschwindigkeitsbereich 0,01 – 15 RPM

TSTM-DC-2: Vertikale Ausführung, Kapazität 11.5 Nm, Geschwindigkeitsbereich 0,04 – 60 RPM
TSTMH-DC-2: Horizontale Ausführung, Kapazität 11.5 Nm, Geschwindigkeitsbereich 0,04 – 60 RPM

Das maximale Drehmoment verringert sich proportional mit der Geschwindigkeit. Beispiele:

Maximales Drehmoment bei 60 RPM = 2.8 Nm
Maximales Drehmoment bei 30 RPM = 5.6 Nm

Der TSTM Prüfstand verfügt über die Möglichkeit einer vollständigen Steuerung über einen Computer, programmierbare Winkelbegrenzungen, programmierbare Zyklen, automatischer Rücklauf, Passwortschutz und weitere Funktionen.

Bitte beachten Sie, dass der TSTM-DC ist ein reiner Prüfstand. Für ein komplettes Drehmomentmesssystem benötigen Sie weiterhin einen Drehmomentsensor und ein Anzeigegerät. Die entsprechenden Artikel finden Sie ebenfalls in unserem Sortiment. Gerne sind wir auch bei der Komposition der entsprechenden Komponenten behilflich.

Preis ab € 8.195,00

Jetzt bestellen

Genauigkeit: ±0,2% von den Einstellungen
Der TSTM-DC wird mit einem Schlüsselsatz geliefert
Keine Geschwindigkeitsveränderung bei Belastung
Max. Belastung: 22 Nm / 11.5 Nm abhängig vom Modell
Geschwindigkeitsbereich: 0,01 - 15,00 RPM (0,05-90°/s) / 0,04 - 60 RPM (0,2 - 360 °/s) abhängig vom Modell
CE Zertifizierung

Die TSTM-DC-Prüfstände werden mit folgendem Zubehör geliefert:

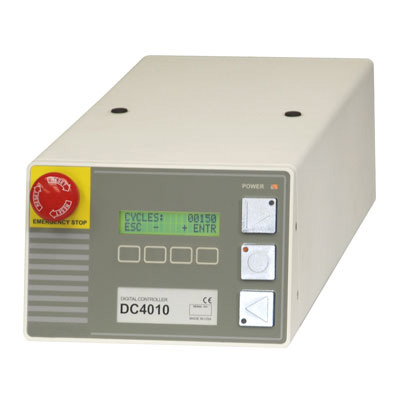

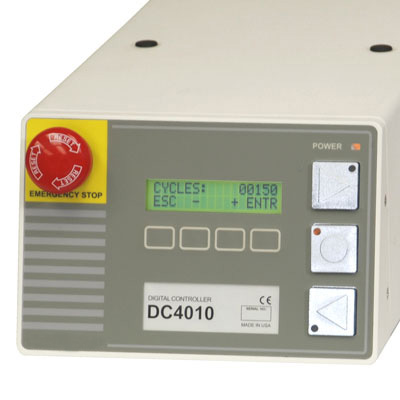

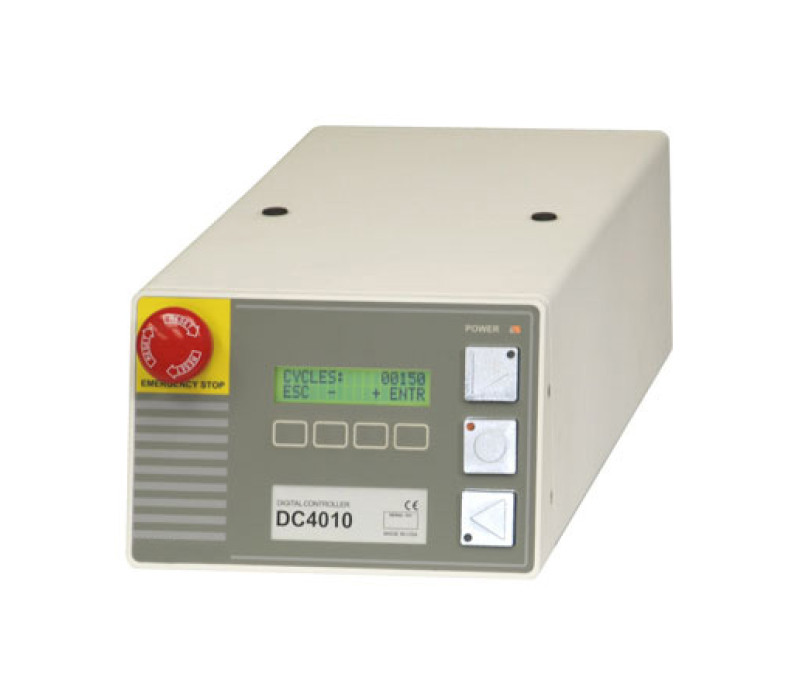

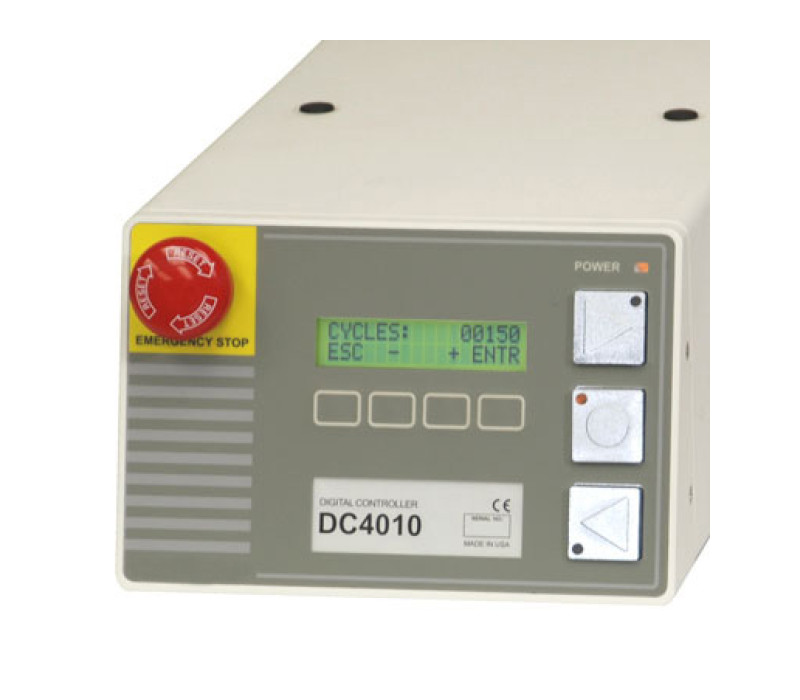

DC-Controller
Controller-Verbindungskabel
Indikator-Montagesatz
Geberkabel
Säulenkappe mit Hardware
Inbusschlüsselsatz
Rändelschraube zur Montageanzeige
Basis mit Hardware
Netzkabel
Ressourcen-CD / Handbuch

Kontrollfunktionen / Spezifikationen

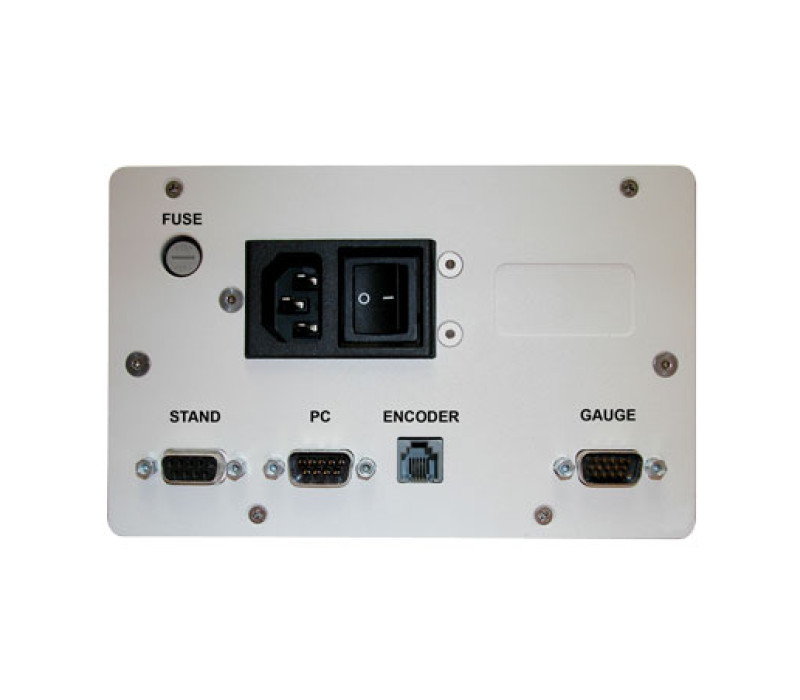

Computer Kontrolle

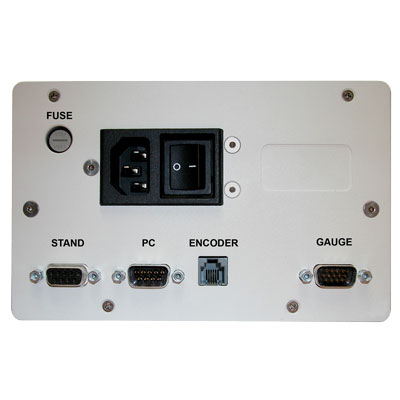

Ein bi-direktioneller RS-232 Ausgang dient als Schnittstelle zum PC. Für die komplette Kontrolle vom PC dient ein Kommandoset.
Die folgenden zusätzlichen Einheiten sind zur PC Kontrolle erforderlich:
- Modell Series 7i oder 5i Kraft/Drehmomentmessgerät
- 09-1162 Multifunktionskabel
Digitale Winkelanzeige
Rotationsbewegung wird mit dem RS-232 Ausgang in Grad oder in Umdrehungen angezeigt.
Programmierbare Winkelbegrenzungen
Der TSTM-DC kann entweder stoppen oder weiter durchlaufen zwischen programmierbaren, oberen und unteren Winkelbegrenzungen. Die Programmierung erfolgt in Grad oder Umdrehungen.
Überlastungsschutz
Schützt das Drehmomentmessgerät vor Überspannung (erfordert ein Series 7i oder 5i Kraft/Drehmomentmessgerät und 09-1162 Multifunktionskabel). Der Benutzer programmiert die gewünschte Prozentzahl des vollen Bereichs des Gerätes.
Automatische Rückstellung
Der Kopfteil bewegt sich zur Winkelbegrenzung oder dem Drehmoment-Sollwert (erfordert ein Series 7i oder 5i Kraft/Drehmomentmessgerät und 09-1162 Multifunktionskabel), stoppt und kehrt bei maximaler Geschwindigkeit zur anderen Winkelbegrenzung oder Drehmoment Sollwert zurück.
Verweilzeit
Entspricht der Automatischen Rückstellung, bietet jedoch zusätzlich die Funktion die Anzahl der Durchläufe (cycles) auf 99999 zu programmieren. Die Verweilzeit ermöglicht dem Benutzer die Dauer zu programmieren, in der das Kopfteil zwischen den Durchläufen pausiert (bis zu 9999,9 Sekunden in 0,1 Sekunden Intervallen). Unabhängige CW und CCW Geschwindigkeiten können programmiert werden.
Programmierbare Tastenfunktionen
Erweitert CW und CCW Tastengebrauch zu drei benutzerkonfigurierten Modi:
1. Maintained (Standard): Kurzer Druck erzeugt anhaltende Bewegung bis STOP gedrückt wird
2. Momentary: Kopfteil bewegt sich nur solange die Taste gedrückt ist
3. Auto: Kurzer Druck erzeugt anhaltende Bewegung, während gedrückt Halten der Taste momentane Bewegung auslöst
Unabhängige CW und CCW Geschwindigkeiten
Konfigurierbare Geschwindigkeiten für CW und CCW Richtungen.
Auswählbare Geschwindigkeitseinheiten für Messungen (RPM und °/s)
Passwortschutz
Schützt vor unautorisierten Veränderungen an Parametern.

Maximale Belastung:	11,5 Nm: TSTM-DC & TSTM-DC-2 22 Nm: TSTM-DC-1 Volle Kapazität abhängig von der Geschwindigkeit
Geschwindigkeitsbereich:	0,01 - 15 RPM (0,05 - 90°/s) TSTM-DC & TSTM-DC-1 0,04 - 60 RPM (0,2 - 360 °/s) TSTM-DC-2
Genauigkeit:	±0.2% der Einstellungen, ±0% Abweichung bei Belastung
Ausladung:	104 mm
Manuelle Anpassung:	12° / Griffdrehung
Maximale Schieberbewegung:	394 mm
Schieberbewegungsrate:	26,6 mm / Hebeldrehung
Leitungsspannung:	80-240 VAC 50/60 Hz
Genauigkeit Rotationshub:	± 0,7° / 0,002 Umdrehung
Wiederholbarkeit Rotationshub:	0,1° / 0,01 Umdrehung
Auflösung Rotationshub:	0,1° / 0,01 Umdrehung

Video

Produkte

Artikel	Produkt	Preis
131900	TSTM-DC Advanced Motorized Torque Test Stand 11.5 Nm, vertical	€ 8.195,00
131901	TSTMH-DC Advanced Motorized Torque Test Stand 11.5 Nm, horizontal	€ 8.320,00
137444	TSTM-DC-1 Advanced Motorized Torque Test Stand 22Nm, vertical	€ 9.136,00
137450	TSTMH-DC-1 Advanced Motorized Torque Test Stand 22Nm, horizontal	€ 9.136,00
137451	TSTM-DC-2 Motorized Torque Test Stand 11.5 Nm, vertical	€ 8.870,00
137452	TSTMH-DC-2 Motorized Torque Test Stand 11.5 Nm, horizontal	€ 8.870,00

Zubehör

Artikel	Produkt	Preis
131904	TSF002 Horizontal/wall mounting kit for Series TSF and TST stands	€ 248,00
132522	AC1108 Multi-function cable, gauge to test stand controller	€ 161,00
130824	Serial cable, test stand controller to PC	€ 28,00
132517	AC1029 Axial Compensator	€ 271,00
131096	RSU100 Communication Adapter, RS-232 to USB	€ 124,00
135109	SP-2624 - Speed range upgrade for TSTM(H)-DC, 60 RPM max	€ 666,00
134210	SP-2496 - Torque capacity upgrade for TSTM(H)-DC, 200 lbFin / 22 Nm	€ 886,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns

Warenkorb ansehen Auschecken

TSTM-DC Motorisierter vertikaler Drehmomentprüfstand mit vielen Funktionen

Merkmale

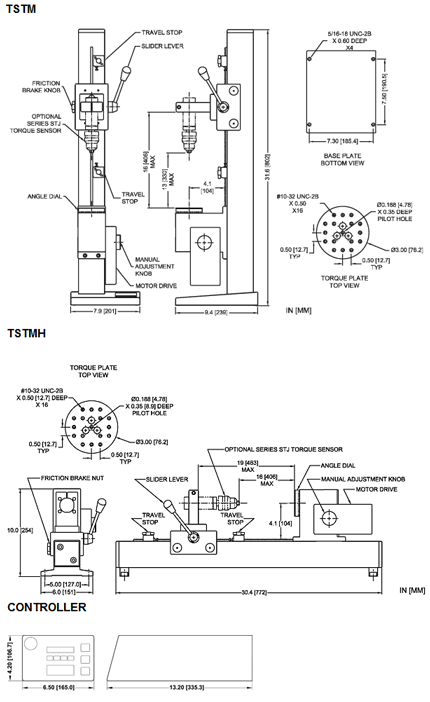

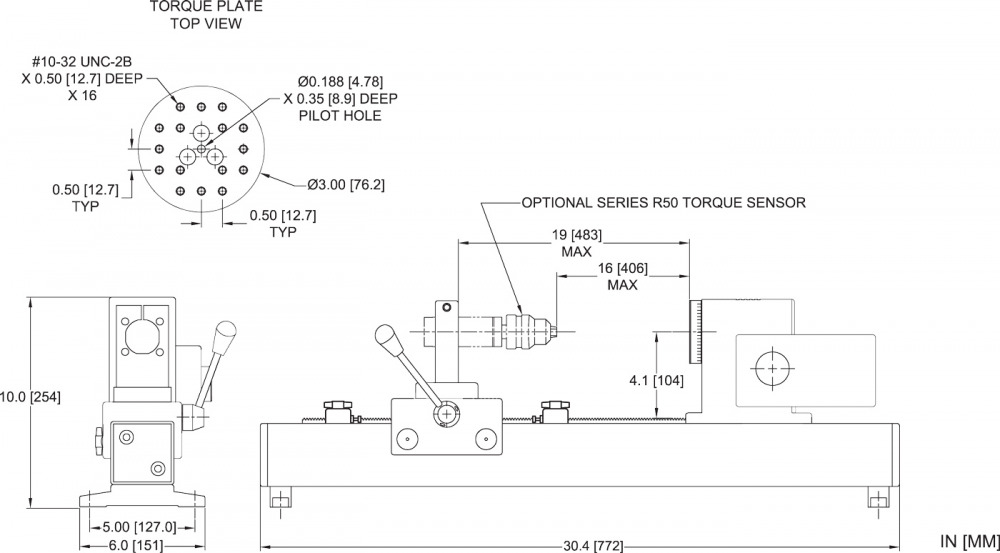

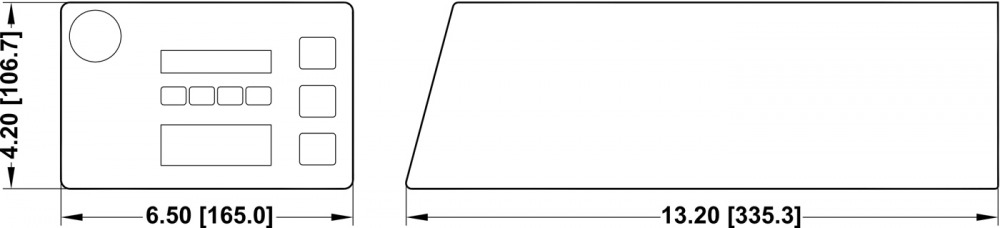

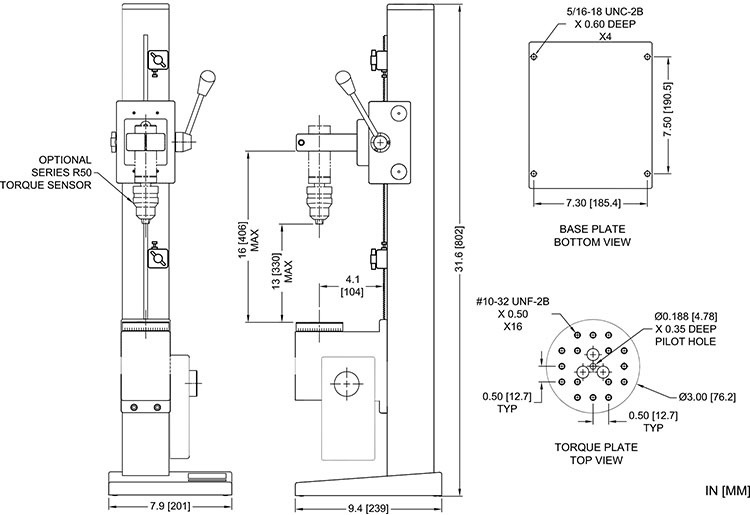

Abmessungen

Spezifikationen

Series-3I Kraft-/ Drehmomentmesser

Series-5I Kraft-/ Drehmoment-Messgerät digital

Series 7I professionelles Kraftmessgerät und Drehmomentmessgerät

R50 Series Universeller Drehmomentsensor

R51 Series Universelle Drehmomentsensoren

Kategorie Mark 10 Zubehör

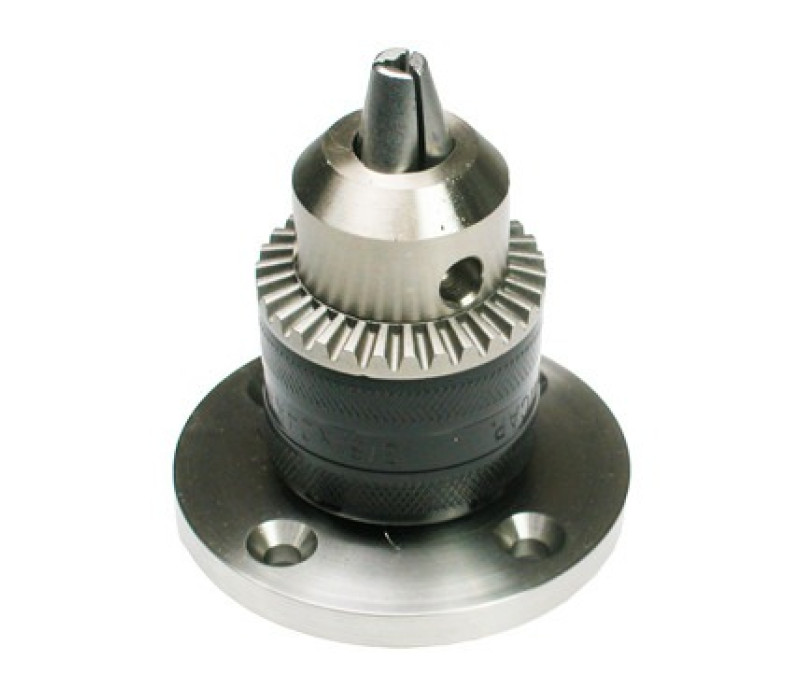

G1022 Spannfutter für TST Prüfstände

AC1004 Befestigungsset für 5I, 3I oder TT03 an der TS-Serie von Prüfständen

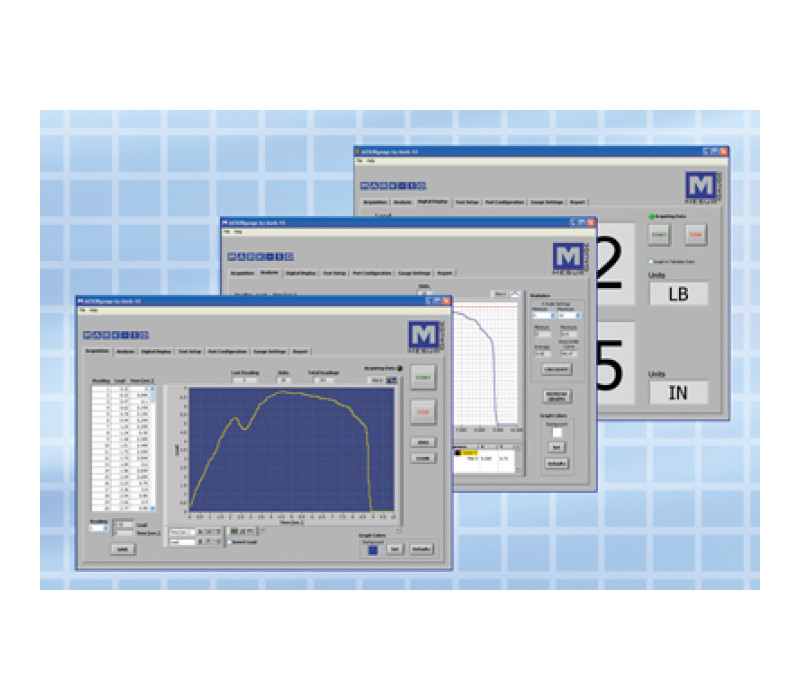

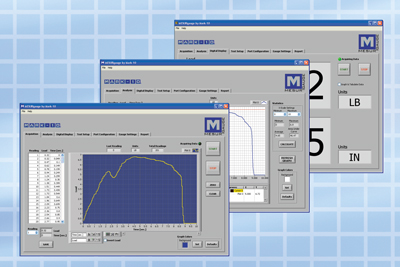

MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse
