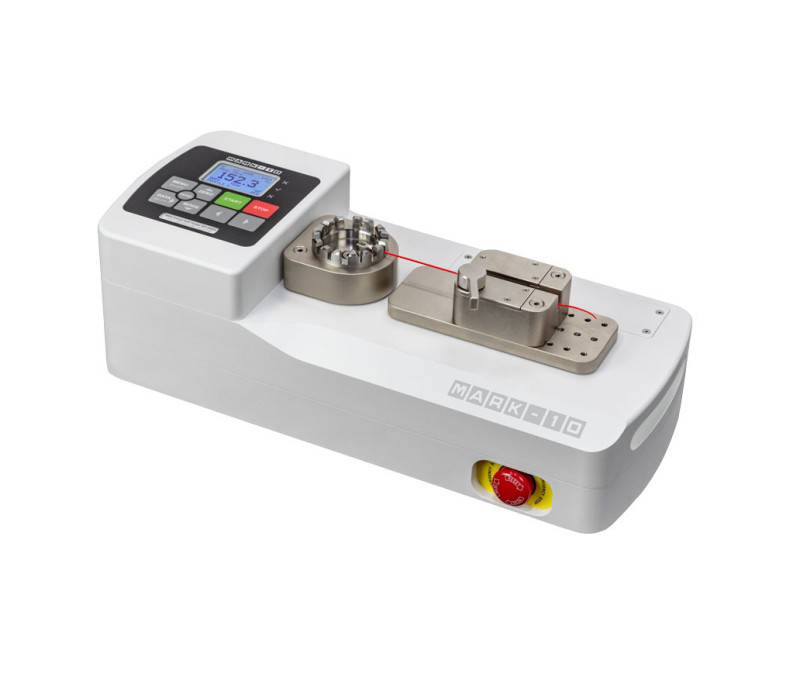

WT-205M Motorisiertes Draht Abzugsprüfgerät

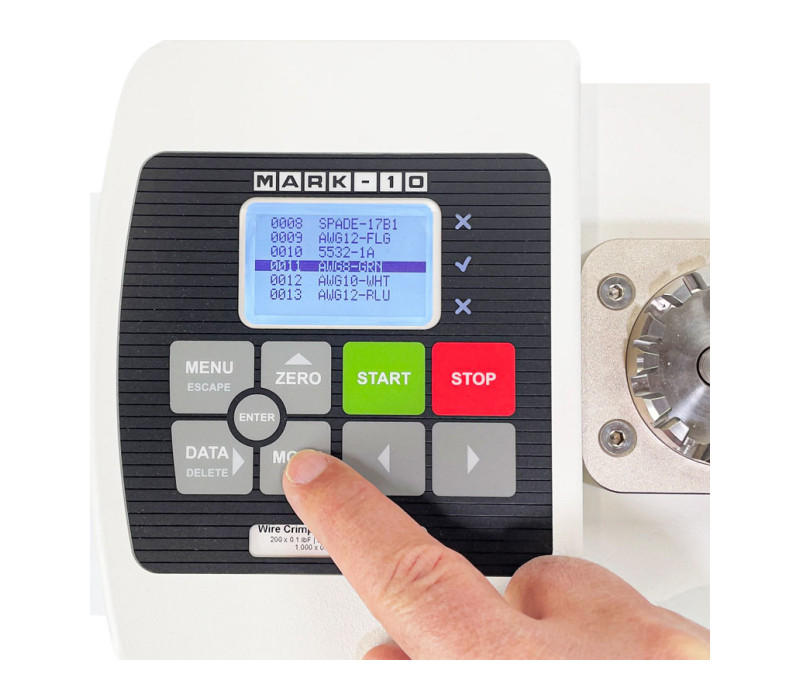

Speichern und sammeln Sie mehrere Profile für einen schnellen und präzisen Wechsel zwischen verschiedenen Prüfmethoden. Profilnamen können bis zu 10 alphanumerische Zeichen enthalten.

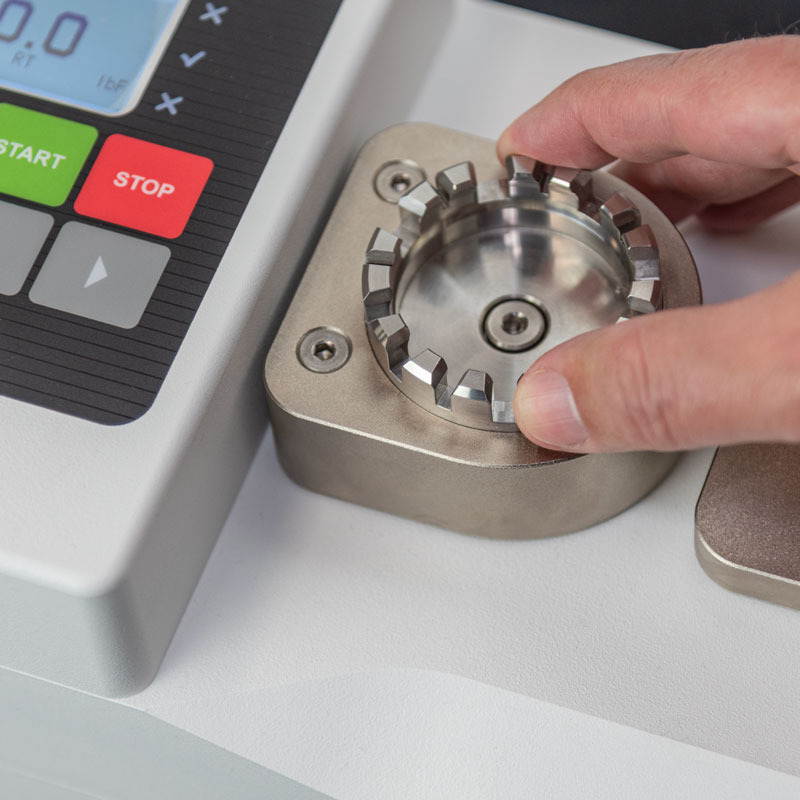

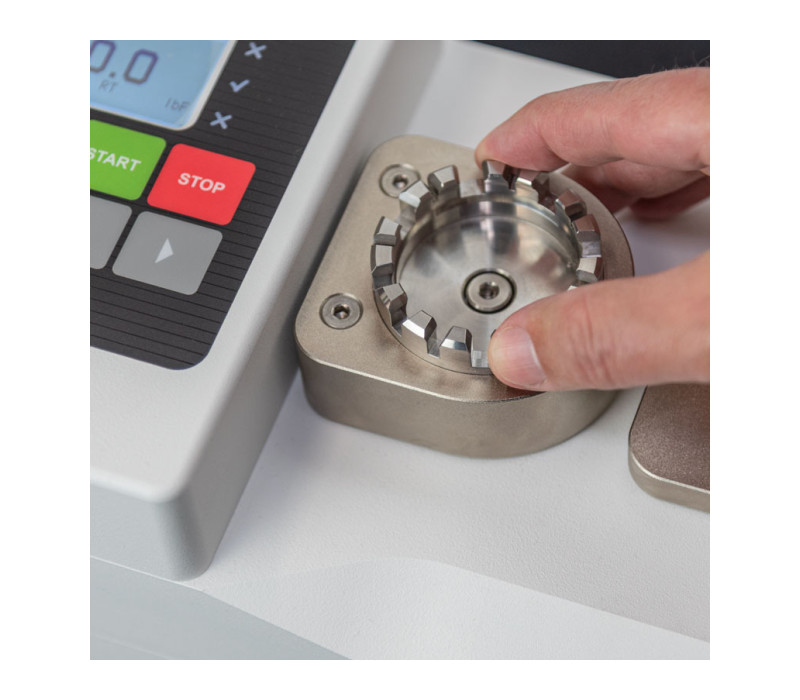

Rotierende Vorrichtung im Revolverstil mit Schlitzen unterschiedlicher Breite bis zu 6,3 mm

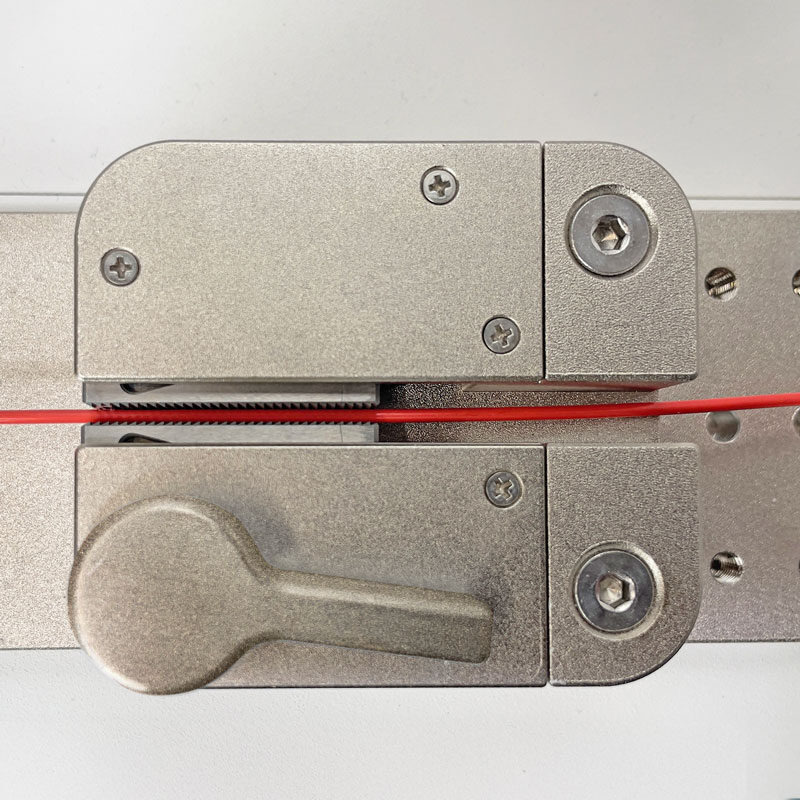

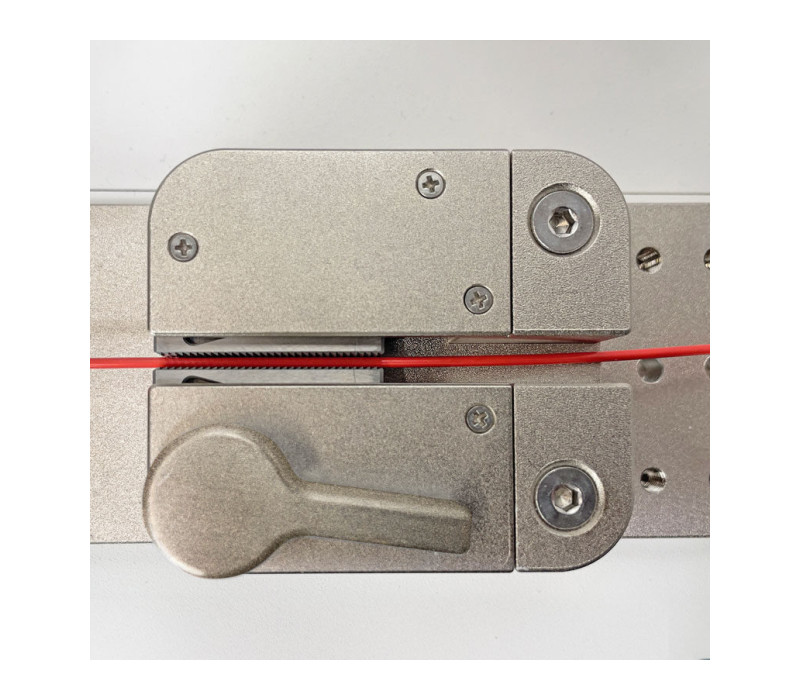

Der Keilgriff sichert die Sonde zwischen den gezackten Backen.

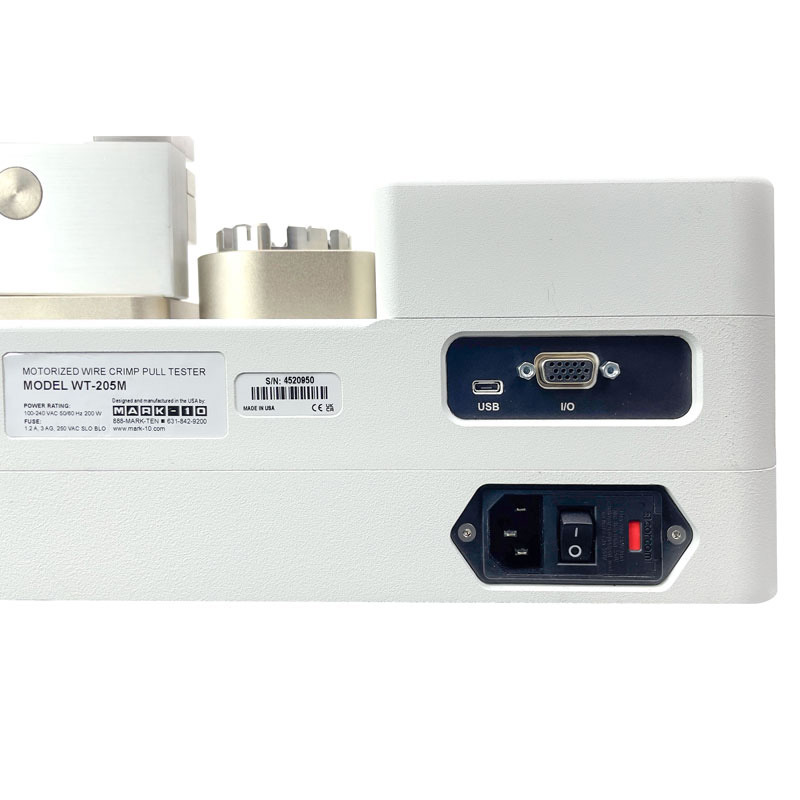

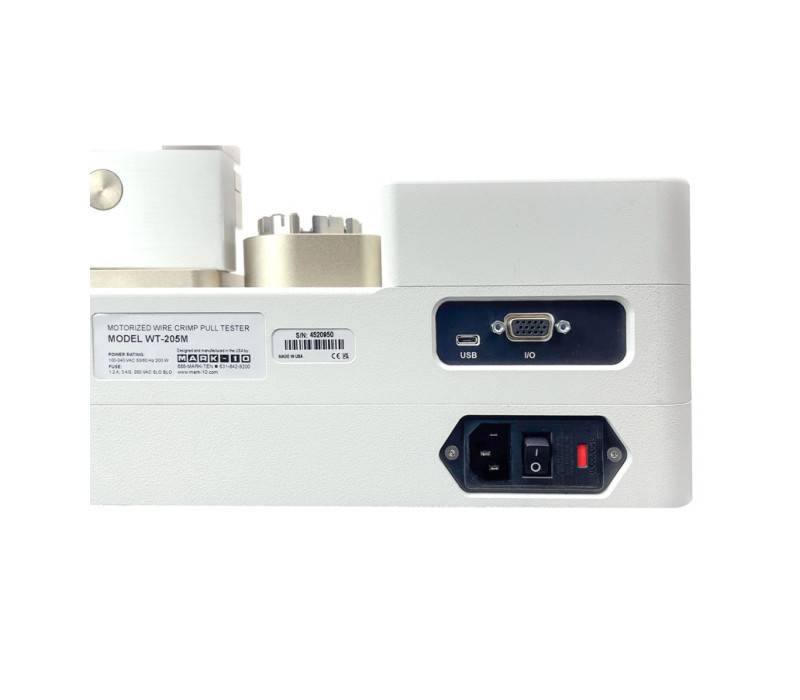

WT-205M Rückansicht. USB, RS-232, Mitutoyo (Digimatic), analoge und Sollwertausgänge stehen zur Verfügung. Mark-10 Kraft- und Drehmomentmessung.

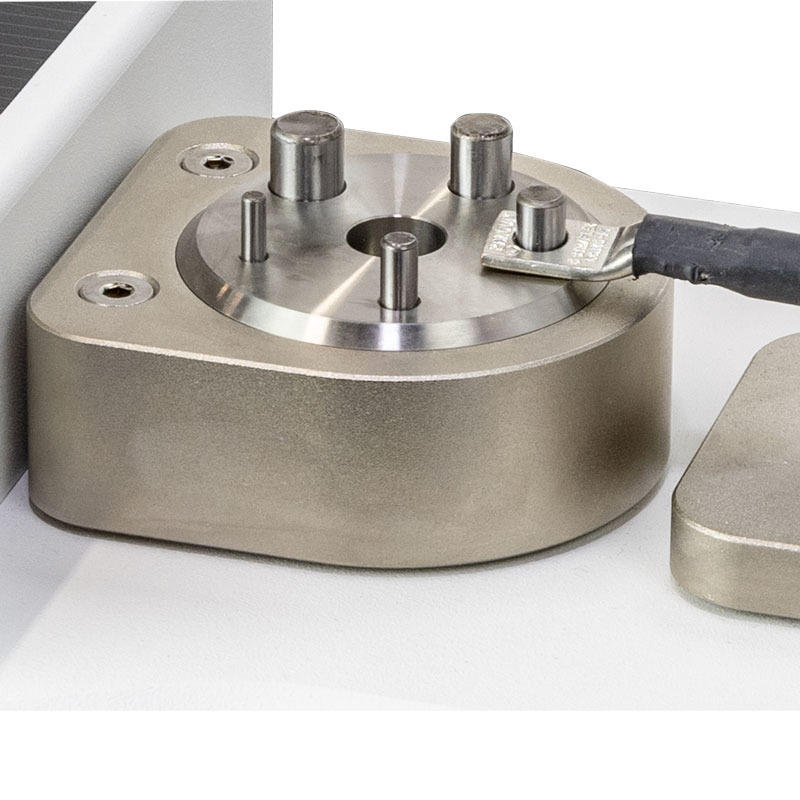

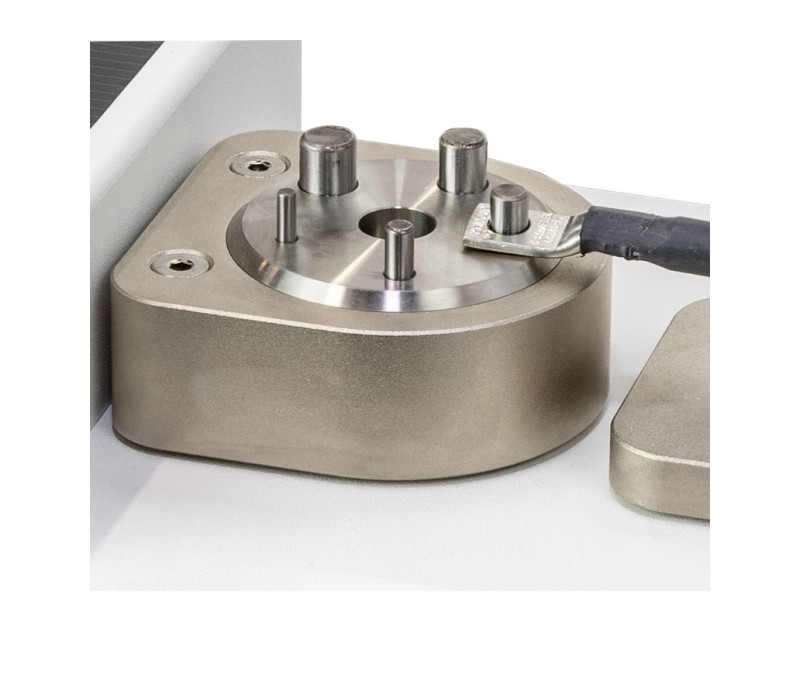

Eine optionale Ringkabelschuhhalterung sichert die Ringanschlüsse

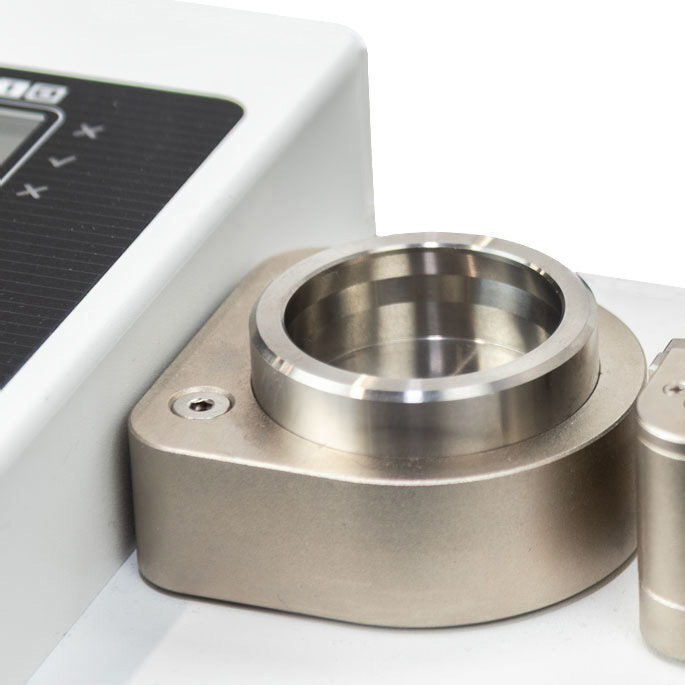

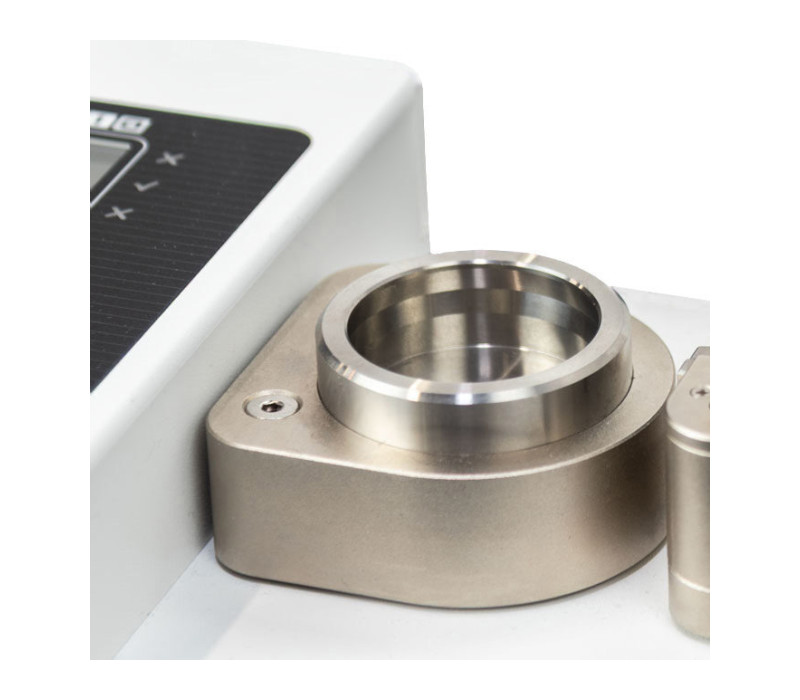

Für die spezielle Bearbeitung vor Ort ist eine optionale Rohlingsvorrichtung verfügbar, um einzigartige Probenformen und -größen zu berücksichtigen

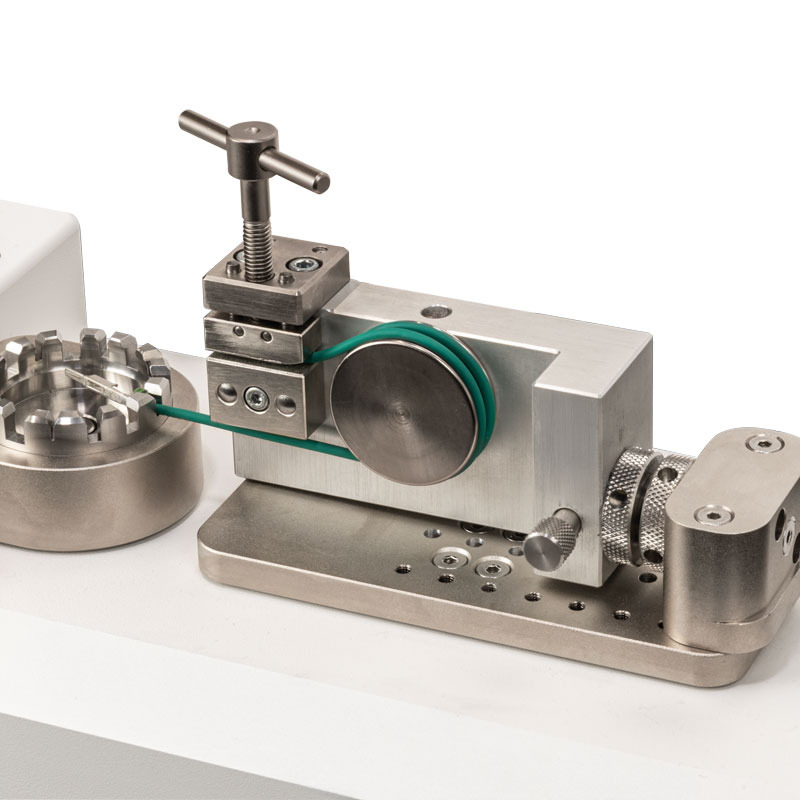

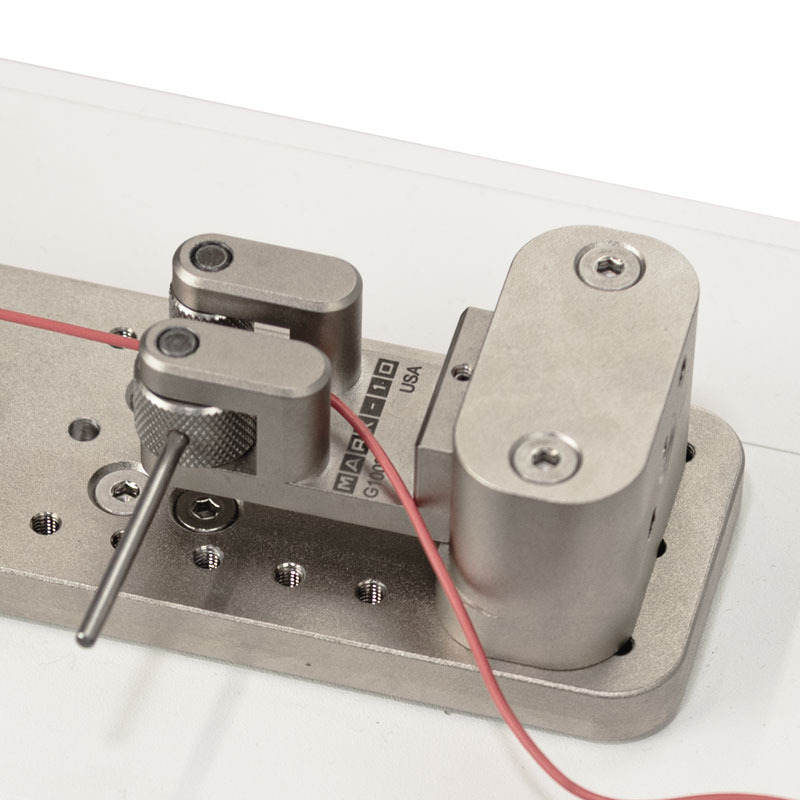

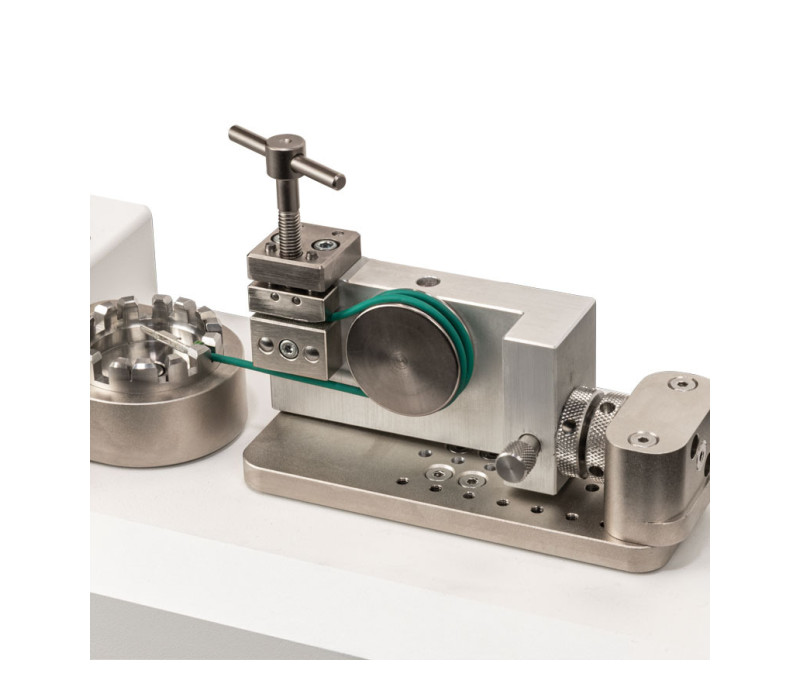

AC1134 Pollergriff-Baugruppe. Sichert das freie Ende der Sonde mittels Poller und Schraubstock. Basierend auf dem Griffmodell G1102

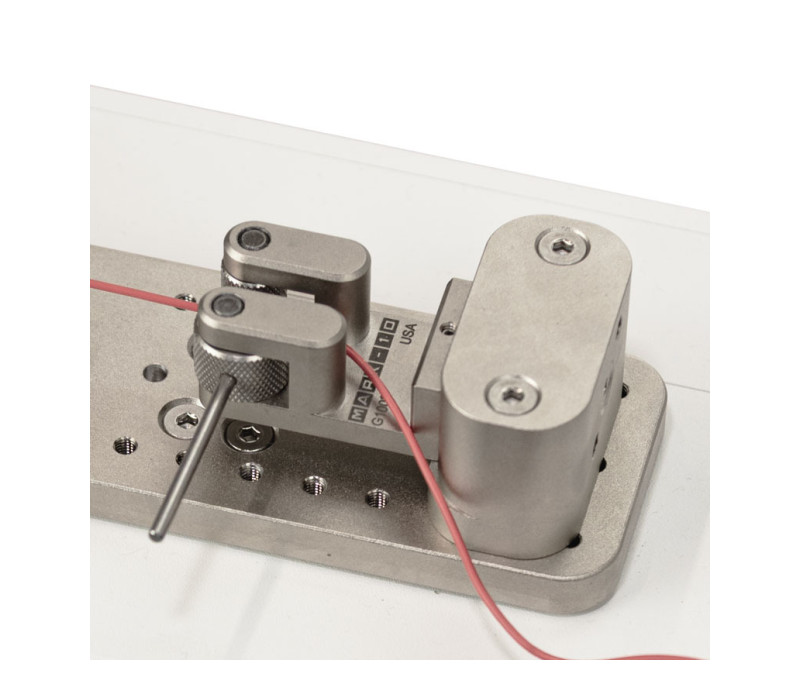

AC1133 Doppelrollen-Griffeinheit. Rändelrollen mit Nockenwirkung sichern das freie Drahtende. Ersetzt den Standard-Keilgriff. Basierend auf dem Griffmodell G1002

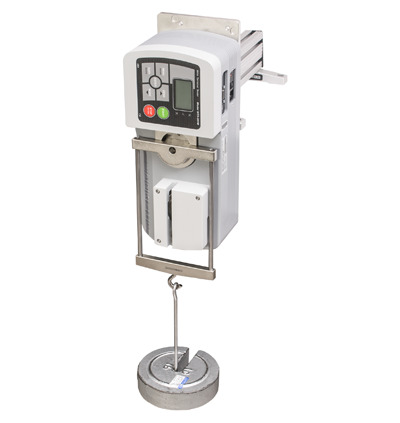

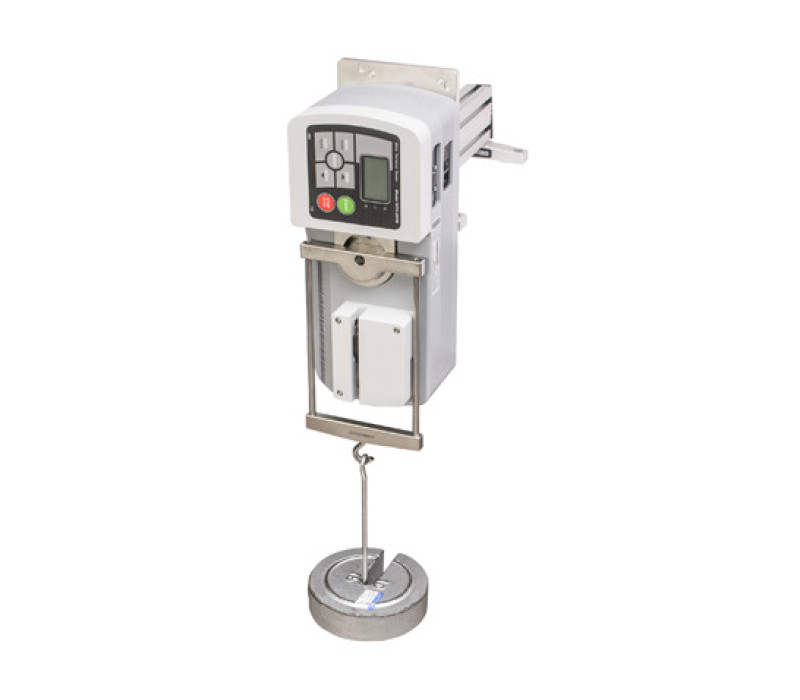

Ein Tester ist an einem AC1049-Kalibrierungskit montiert. Gewichte sind bei Mark-10 nicht erhältlich

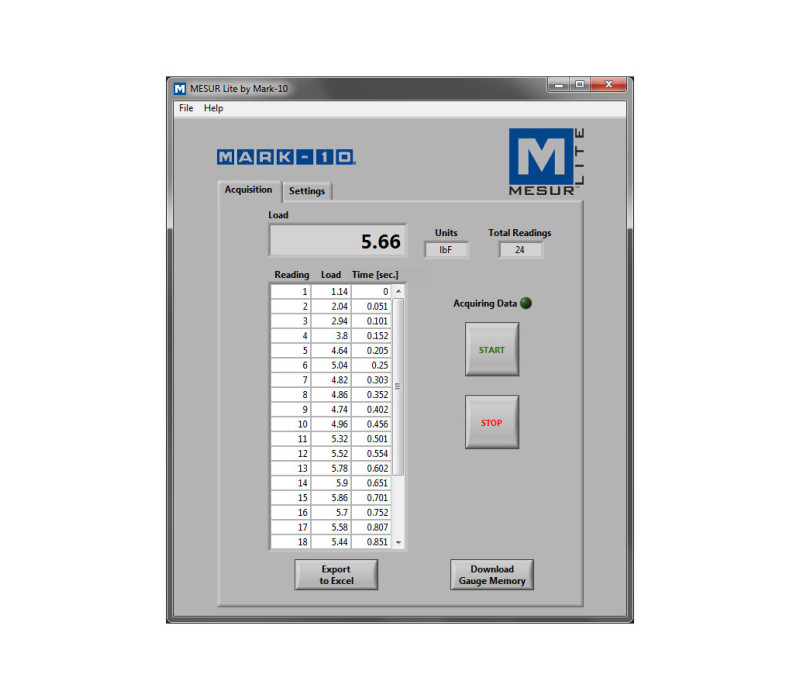

MESUR® Lite ist ein grundlegendes Datenerfassungsprogramm, das die von einem Mark-10-Kraft- oder Drehmomentmessgerät empfangenen Daten tabellarisch darstellt und den Export der Daten nach Excel ermöglicht

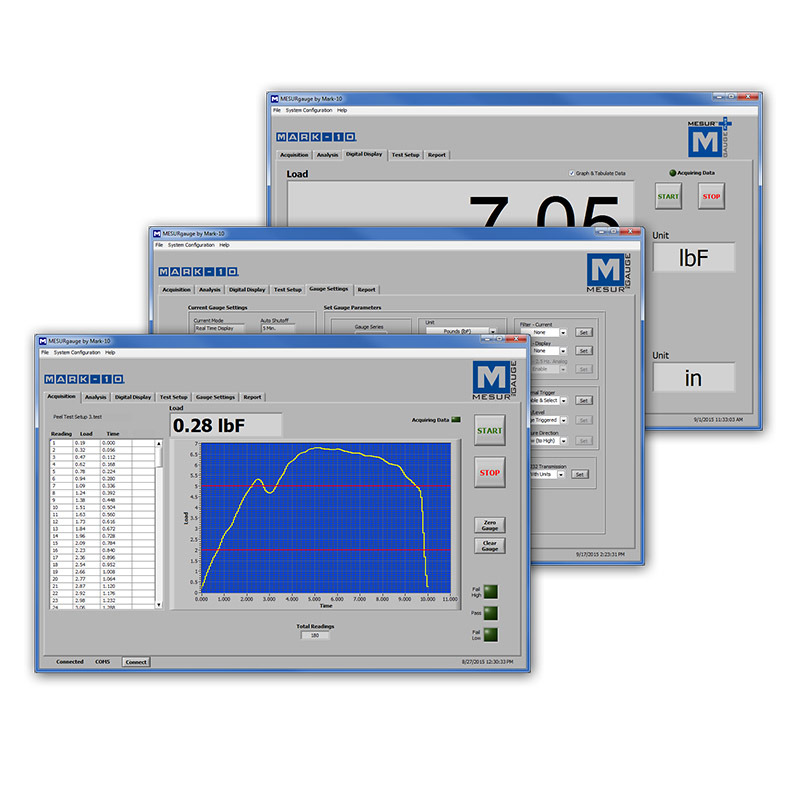

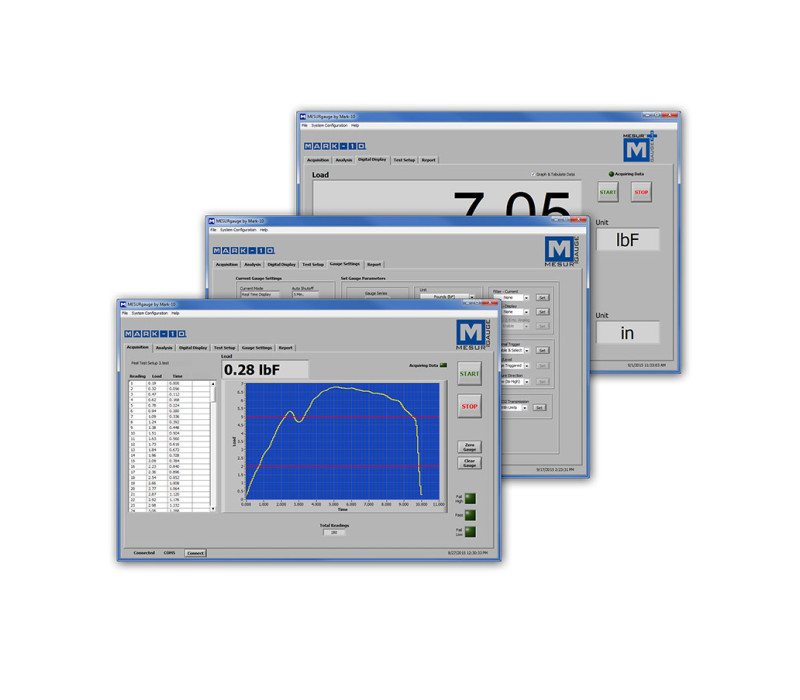

MESUR® Gauge ist ein fortschrittliches Datenerfassungsprogramm für die Verbindung mit Mark-10-Messgeräten und Prüfständen. Das Programm stellt Lasten im zeitlichen Verlauf tabellarisch dar und bietet zahlreiche anspruchsvolle Werkzeuge für Prüfaufbau, Analyse und Berichterstellung

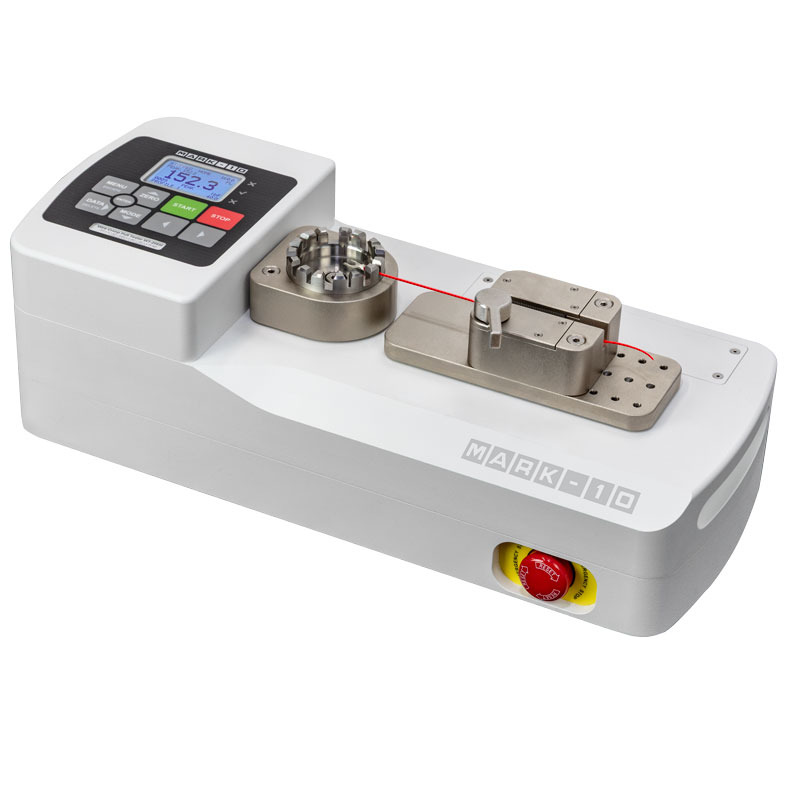

WT-205M Motorisierter Crimp-Zugtester

Wichtiger Hinweis: Das Modell WT3-201M wurde eingestellt und durch den WT-205M ersetzt.

Der WT-205M ist ein motorisierter Crimp-Zugtester, entwickelt für zerstörende und nicht-zerstörende Prüfungen gemäß UL-, ISO-, ASTM-, SAE- und MIL-Normen. Dieses hochpräzise Gerät misst Kräfte bis zu 1.000 N (200 lbF) und bietet automatisierte Funktionen, die den Prüfprozess von Crimpverbindungen optimieren und maximale Wiederholbarkeit gewährleisten.

Hauptmerkmale

Hohe Messkapazität: Misst bis zu 1.000 N (200 lbF) mit präzisem, motorisiertem Antrieb.
Modernes Display: Hinterleuchtetes grafisches LCD mit Echtzeit- und Spitzenwertanzeige, wählbaren Einheiten und Gut/Schlecht-Indikatoren.
Flexible Testkonfiguration: Unterstützt „Pull-to-Break“, „Pull-to-Load“ und „Hold-at-Load“ Prüfabläufe (optional).
Automatisierte Tests: Automatisches Zurückfahren nach Bruch, Auto-Zero-Funktion sowie Datenspeicherung mit Übertragungsmöglichkeit.
Umfassende Konnektivität: USB, RS-232, Mitutoyo (Digimatic) und analoge Ausgänge zur einfachen Datenerfassung.
Datenspeicherung und Profile: Speicherung von bis zu 2.000 Messungen mit Datums-/Zeitstempel (optional) und bis zu 500 Testprofilen (optional).
Verstellbare Klemmenaufnahme: Für Leiterdurchmesser bis AWG 3 (6,3 mm) mit selbstjustierender Keilklemmung.
Systemsicherheit: Passwortgeschützter Zugriff verhindert unautorisierte Parameteränderungen und schützt die Datenintegrität.

Hauptvorteile

Effizienter Betrieb: Reduziert die Prüfzeit durch automatische Rücklauf- und Nachbruchfunktionen.
Präzision und Zuverlässigkeit: Eine Abtastrate von 7.000 Hz gewährleistet exakte Erfassung der Spitzenkraft.
Inklusive Datenerfassungssoftware: Geliefert mit MESUR® Lite zur Datenaufzeichnung, Excel-Export und grafischen Ergebnisanzeige.
Vielseitige Anwendung: Kompatibel mit verschiedenen Draht- und Isolationsarten (Materialprüfung vor Kauf empfohlen).

Möchten Sie ein individuelles Angebot oder eine Musterprüfung durchführen? Kontaktieren Sie uns.

€ 4.490,00

Jetzt bestellen

Testprofilkompatibilität: Speichert bis zu 500 Testaufbauten für verschiedene Anwendungen (optionale Funktion).
Optische und akustische Anzeigen:Grüne/rote LED-Leuchten und konfigurierbare Alarme für Tests mit programmierten Grenzwerten

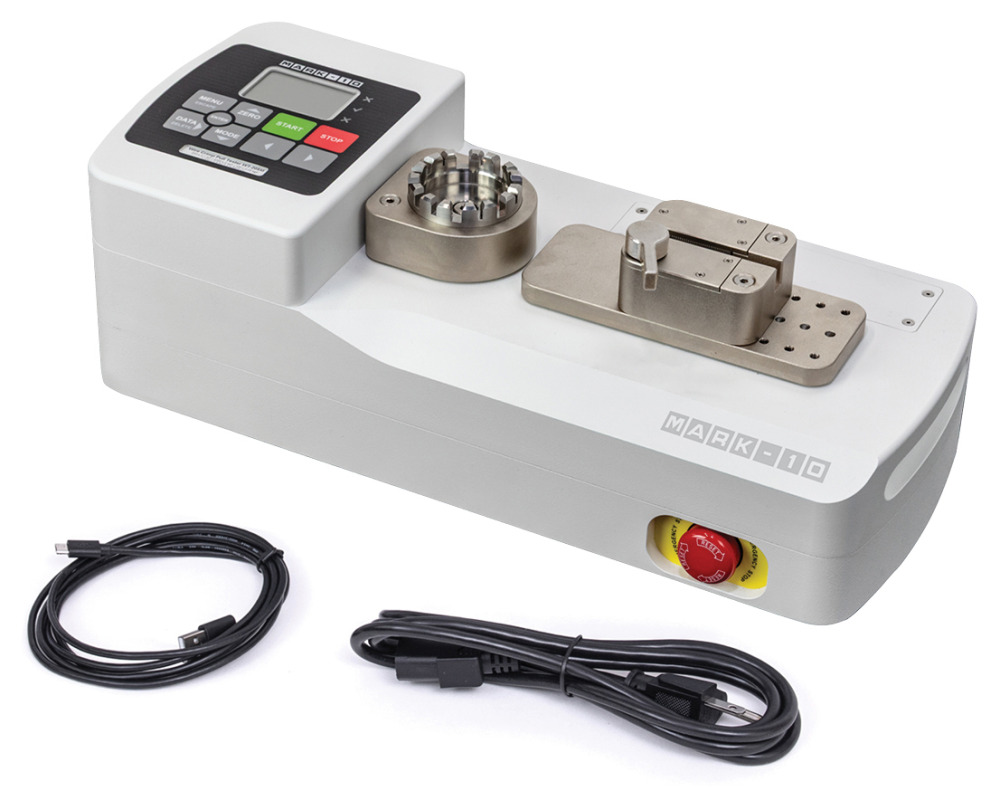

Der WT-205M Motorisierte Crimp-Zugtester wird wie links abgebildet geliefert und enthält folgendes Standardzubehör:

USB-Kabel
Netzkabel
Kalibrierzertifikat des Herstellers (ohne Messdaten)
Bedienungsanleitung
Basis-Datenerfassungssoftware MESUR® Lite
Optional: Kalibrierzertifikat mit Messwerten (auf Anfrage erhältlich)

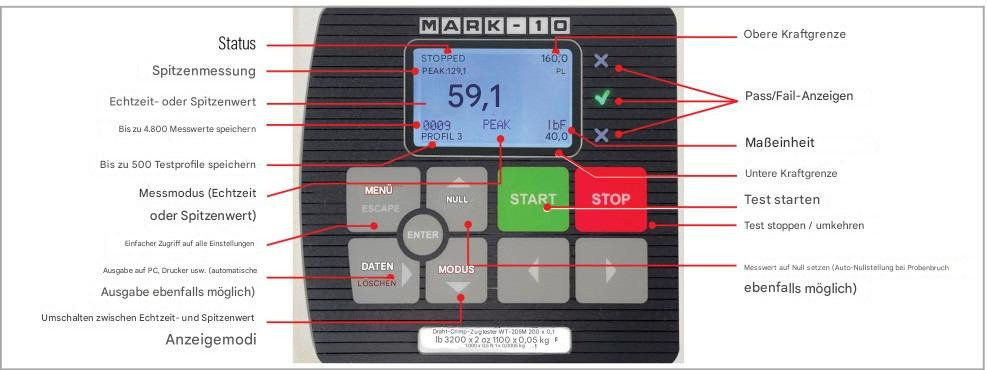

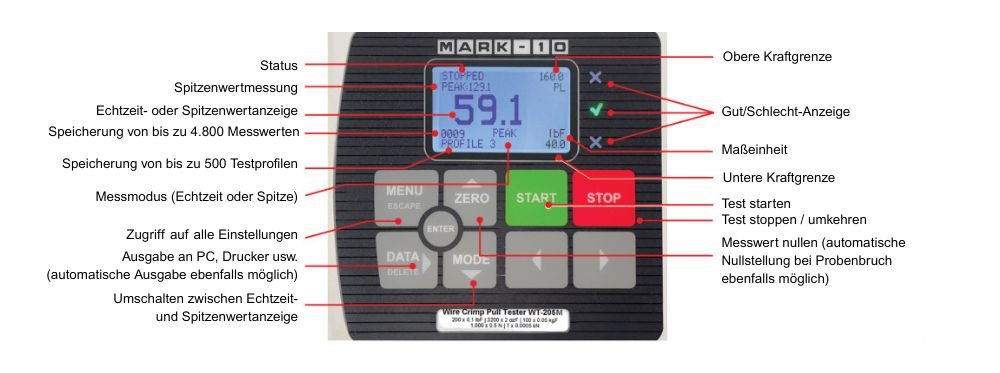

Bedienelemente und Anzeigen

wt205m_controls-1

Optionale Funktionen

Funktion	Artikel-Nr.	Beschreibung
Profile	WF010	Ermöglicht das Speichern und Abrufen vollständiger Testsatzparameter, einschließlich Geschwindigkeit, Gut/Schlecht-Grenzen, Maßeinheiten usw. Bis zu 500 Profile können gespeichert werden, um eine schnelle Einrichtung zu ermöglichen.
Zug bis Solllast	WF011	Das Gerät stoppt automatisch, wenn die festgelegte Zielkraft erreicht ist, was eine präzise Kontrolle bei nicht-zerstörenden Prüfungen ermöglicht.
Last halten	WF012	Der Tester hält eine definierte Last für eine voreingestellte Zeit, ideal zur Beurteilung der Haltekraft oder Langzeitstabilität von Crimpverbindungen.
Datums- und Zeitstempel	WF013	Fügt jedem gespeicherten Datensatz automatisch einen Datums- und Zeitstempel hinzu, um Rückverfolgbarkeit und Dokumentation sicherzustellen.
Komplettes Optionspaket	WFCOMP-205M	Enthält alle oben aufgeführten optionalen Funktionen zu einem reduzierten Paketpreis.
Alle optionalen Funktionen können beim Kauf bestellt oder später über eine einfache Softwareaktivierung freigeschaltet werden. Das Gerät wird im Demo-Modus geliefert, in dem alle optionalen Funktionen für 160 Betriebsstunden aktiviert sind.

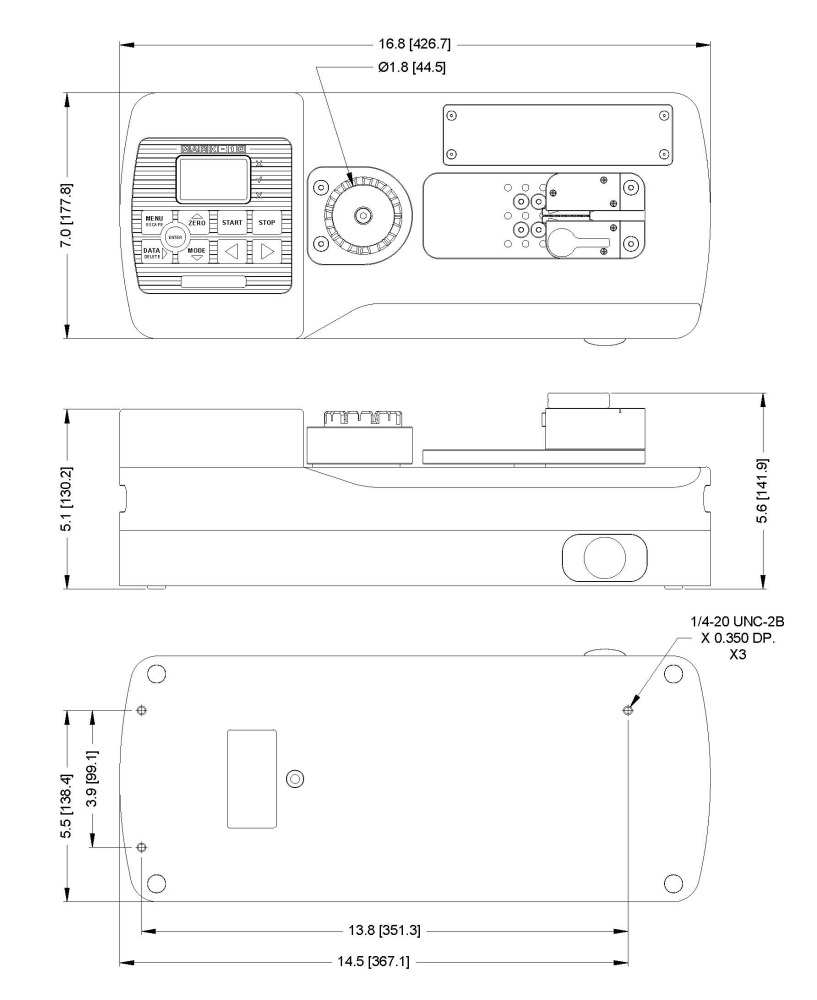

Abmessungen des WT-205M

Der WT-205M Motorisierte Crimp-Zugtester verfügt über ein kompaktes Tischdesign mit einem robusten Aluminiumgehäuse, das während des Betriebs eine hohe Stabilität gewährleistet und gleichzeitig eine geringe Stellfläche beibehält. Seine Bauweise macht ihn ideal für Produktions- und Laborumgebungen, in denen Platzersparnis und Wiederholbarkeit entscheidend sind.

Gesamtlänge: 426,7 mm (16,8 in)
Breite: 177,8 mm (7,0 in)
Höhe: 130,2 mm (5,1 in) – 141,9 mm (5,6 in)
Grundfläche: 367,1 mm × 138,4 mm (14,5 in × 5,5 in)
Befestigungslöcher: Drei 1/4-20 UNC-2B Gewindebohrungen, 0,350 in tief
Gewicht (ca.): 7,0 kg (15,4 lb)

Dank seiner soliden Konstruktion und kompakten Bauform lässt sich der WT-205M problemlos in Prüftische, Kalibrierstationen oder Qualitätssicherungsarbeitsplätze integrieren und bietet bei jeder Messung konstante und zuverlässige Leistung.

LabVIEW (VI) für serielles Schreiben/Lesen

Kapazität x Auflösung:	1.000 x 0,5 N \| 1 x 0,0005 kN
Genauigkeit:	±0,2 % vom Skalenendwert
Drahtstärkenbereich:	0,3 – 6,3 mm Durchmesser, einschließlich Isolierung
Probenlängenbereich:	53,3 mm, ohne Abschluss
Max. Dehnung:	58,4 mm
Geschwindigkeitsbereich:	Prüfgeschwindigkeit: 10 - 300 mm/min [0,4 - 12,0 in/min] Annäherungs-/Rücklaufgeschwindigkeit: 300 - 625 mm/min [12,0 - 25,0 in/min] Rücklaufgeschwindigkeit: 300 - 1.125 mm/min [12,0 - 45,0 in/min]
Genauigkeit der Geschwindigkeitseinstellung:	±0,2 %
Drehzahländerung mit Last:	±0 % [Schrittmotorbetrieben]
Leistung:	Universaleingang 80–240 V AC, 50/60 Hz
Abtastrate:	7.000 Hz
Ausgänge:	USB / RS-232: Konfigurierbar bis 115.200 Baud. Mitutoyo:Serieller BCD, geeignet für alle Mitutoyo SPC-kompatiblen Geräte. Analog: ±1 VDC bei Kapazität, ±0,25 % vom Endwert. Allgemeiner Einsatz: Drei Open-Drain-Ausgänge, ein Eingang. Sollwerte: Drei Open-Drain-Leitungen.
Überlastschutz:	Der Motor stoppt bei 120 % des vollen Skalenwerts des Kraftsensors (bei 110 % und darüber zeigt die Anzeige „OVER“ an)
Gewicht:	12,7 kg
Versandgewicht:	15 kg
Umweltanforderungen:	5-40° C - 96 % Luftfeuchtigkeit, nicht kondensierend
Garantie:	3 Jahre

Produkte

Artikel	Produkt	Preis	Menge	Aktion
140214	WT-205M Motorized Wire Terminal Tester - 1000 N	€ 4.490,00

Zubehör

Artikel	Produkt	Preis
133953	Long Form NIST certificate with data (ordered with a new gauge)	€ 78,00
140215	WF010 - Save multiple profiles (optional function for WT-205 and WT-205M)	€ 822,00
140216	WF011 - Pull to load (optional function for WT-205M)	€ 620,00
140217	WF012 - Load holding (optional function for WT-205M)	€ 927,00
140218	WF013 - Date & time stamp (optional function for WT-205 and WT-205M)	€ 569,00
140221	AC1135 Ring terminal fixture for WT-205(M)	€ 202,00
140219	WFCOMP-205M - Complete options package (optional function for WT-205M)	€ 1.910,00
140222	AC1136 Machinable blank terminal fixture for WT-205(M)	€ 184,00
140225	AC1134 Bollard Grip Assembly	€ 780,00
140226	AC1133 Dual roller grip assembly	€ 321,00
140227	AC1132 Wedge grip assembly	€ 684,00
140224	AC1137-2 - Carrying case for WT-205M	€ 404,00
134222	AC1049 Calibration kit for WT3-201/WT3-201M (weights not included)	€ 918,00
130819	15-1005 MESURgauge PLUS Load & Travel Analysis Software, 1 license	€ 652,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns

Warenkorb ansehen Auschecken

WT-205M Motorisierter Crimp-Zugtester

Merkmale

Abmessungen

Spezifikationen

Optionale Funktionen

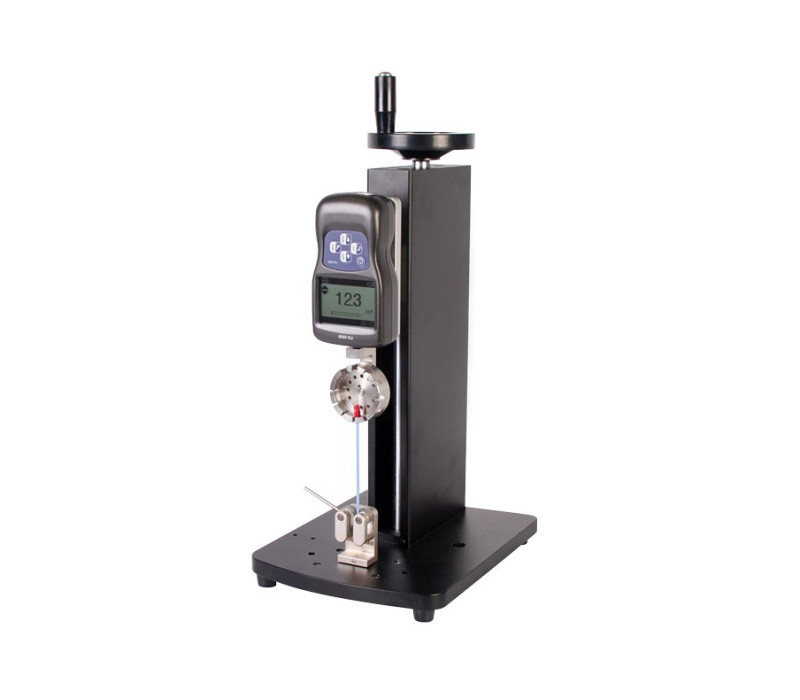

WTT Auszugskraftmessgerät für Kabelschuhe

WTT-HD Schwerbelastbares, horizontales Auszugskraftmessgerät

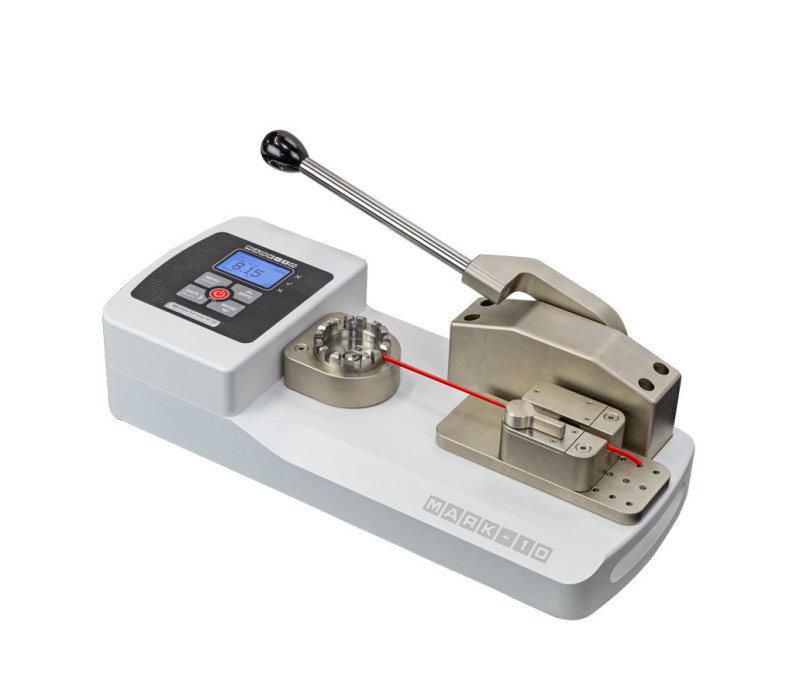

WT-205 Manueller Crimp-Zugfestigkeitstester
