Ultraschall-Wanddickenmessgerät / Materialdickenmessgerät


Ultraschall-Wanddickenmessgerät zur Messung der Wandstärke von diversen Materialien. Bei einer Ultraschall-Wandstärkenmessung wird durch das Aufsetzen eines Prüfkopfes auf nur einer Seite des zu testenden Materials  die Wandstärke ermittelt.

Ultraschall Wanddickenmessgerät Funktion

Möglich wird dies durch Ultraschallsignale, hochfrequente Signale, welche über den Prüfkopf des Materialdickenmessgeräts übermittelt werden und für das menschliche Ohr nicht mehr wahrnehmbar sind. Eine Eigenschaft dieser Signale ist, dass sie nur schlecht, bis gar nicht durch die Luft übertragbar sind, wodurch sich eine Ultraschallmessung nur für homogene Güter eignet. Umso besser wandern diese Signale dafür  durch homogene Materialien wie Kunststoff, Stahl, Glas, Holz und viele weitere Metalle und Güsse.

Beim Aufsetzen des Prüfkopfes wird ein Ultraschallsignal in das Material gesendet, da Ultraschallwellen gradlinig reflektiert werden, wird das Signal vom Prüfkopf des Wanddickenmessers zurück empfangen. Die Zeit welche benötigt wird, um durch das Material zu wandern und wieder empfangen zu werden wird dann in eine Wanddicke umgerechnet und auf dem Gerät ausgegeben.

Wanddickenmessgerät für Rohre, Korrosionsprüfung und schwer zugängliche Stellen

Häufig findet dieses Verfahren Anwendung um die Verschleißerscheinungen in Rohren, Kesseln oder auch Schiffsrümpfen zu messen, mit einem Materialdickenmessgerät für Rohre können Sie Verschleißerscheinungen erkennen, ohne eine Anlage außer Betrieb zu nehmen oder gar zu zerlegen. Grundsätzlich ist die Ultraschalldickenmessung sehr universell für homogene Güter einsetzbar, kontaktieren Sie uns gerne um Ihre individuelle Anwendung zu besprechen.

Da für schallabsorbierende Materialien andere Schallgeschwindigkeiten und Frequenzen benötigt werden, als für eine reguläre Messung auf Stahl, sind Geräte mit verstellbarer Schallgeschwindigkeit und eine Vielzahl von Sonden verfügbar.

Betriebsmodi je nach Anwendungszweck

Die Standardausführungen unserer Materialstärkenmessgeräte verwenden das Puls-Echo Verfahren, was sich für die Ermittlung der Materialstärkung bei verschiedenen nicht beschichteten Materialien eignet.
Darüber hinaus sind ebenfalls Geräte verfügbar, welche den Echo-Echo Modus verwenden und Messungen auf beschichteten Materialien ermöglichen. So ist es möglich zum Beispiel die Wandstärke von Stahl zu bestimmen, auch wenn dieser mit einer Beschichtung oder Lackierung versehen ist. Einige Geräte können ebenfalls die Wandstärke, Schichtdicke und die Gesamtstärke einzeln anzeigen.
Bei den Premiumgeräten weiterhin  sind Funktionen wie A-Scan, B-Scan oder auch der neue Echo-Echo-Verify Betriebsmodus erhältlich.

Alle angebotenen Wandstärkenmessgeräte können  auch mit einem Datenspeicher ausgestattet werden, mit der entsprechenden Datenverarbeitungssoftware wird eine Verarbeitung der Daten an einem Computer ermöglich. Der Messvorgang kann bequem und vor allem auch sicher, selbst an schwer zugänglichen Stellen vorgenommen werden, da eine Dokumentation der Messergebnisse im Anschluss erfolgen kann.

Analoge und digitale Materialdickenmessgeräte mit Messfühler finden Sie in dieser Kategorie: Dickenmessgeräte



Wählen Sie Ihr Modell


Messbereich

Messung von beschichteten Materialien

Auflösung

Datenspeicher

Funktionen

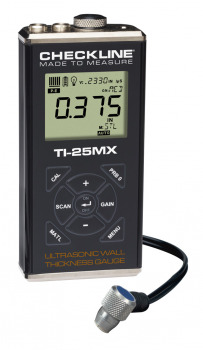

TI-25MX justierbares Ultraschall-Wandstärkenmessgerät

TI-25MX
  • Wandstärkenmessgerät mit justierbarer Schallgeschwindigkeit und 2-Punkt Kalibrierung
  • Messbereich:
    0.63 - 914 mm
  • Auflösung: 0,01 mm
  • Schallgeschwindigkeit:
    305 - 18.542 m/s
  • Hochgeschwindigkeits Oberflächenscanmodus
Preis € 1.252,00 - € 1.441,00
Mehr Informationen

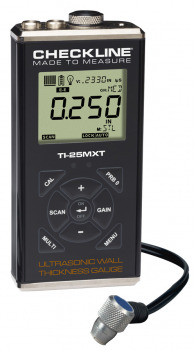

TI-25MXT Wanddickenmessgerät für Messungen durch Beschichtungen und Farbe

TI-25MXT
  • Ultraschall Dickenmessgerät für Messungen von beschichteten & unbeschichteten Materialien
  • Messbereich:
    Pulse-Echo 0.63 - 1219 mm
    Echo-Echo 2.54 - 152.4 mm
  • Auflösung: 0,01 mm
  • Schallgeschwindigkeit:305 - 18.542 m/s
  • Messung der Wandstärke bei Ausblendung der Schichtdicke
  • Messung im Pulse-Echo oder Echo-Echo Verfahren
Preis € 1.506,00 - € 1.677,00
Mehr Informationen

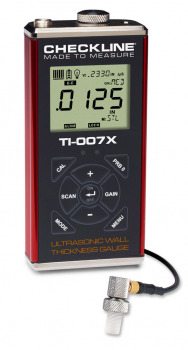

TI-007X Präzisions Ultraschall Wanddickenmessgerät

TI-007X
  • Ultraschall-Wanddickenmessgerät mit hoher Präzision & Auflösung.
  • Messbereich:
    0.15 - 25.4 mm
  • Auflösung: 0.001 mm / 0.01 mm
  • Datenspeicher: Nein
  • Messmodus:
    Echo-Echo und Interface-Echo
  • Spezieller "PLAST" Modus für dünne Kunststoffe
Preis € 1.844,00
Mehr Informationen

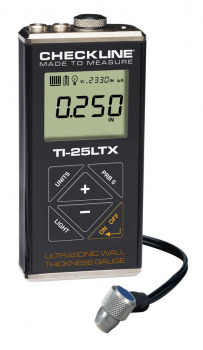

TI-25LTX Wanddickenmessgerät nur für Stahl

TI-25LTX
  • Einfaches Wanddickenmessgerät für Messungen nur auf Stahl
  • Messbereich:1 - 150 mm
  • Auflösung:0.05 mm
  • Feste Schallgeschwindigkeit von 5920 Metern/Sekunde
Preis € 976,00
Mehr Informationen

TI-25PX kostengünstiges Ultraschall-Materialstärkenmessgerät

TI-25PX
  • Kostengünstiges Materialstärkenmessgerät mit justierbarer Schallgeschwindigkeit
  • Messbereich:1 - 150 mm
  • Auflösung: 0,01 mm
  • Schallgeschwindigkeit:
    305 - 18542 m/s
Preis € 1.069,00
Mehr Informationen

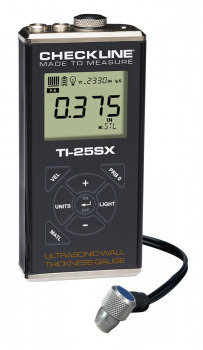

TI-25SX Ultraschall Materialdickenmessgerät

TI-25SX
  • Ultraschall Materialdickenmessgerät mit justierbarer Schallgeschwindigkeit und voreingestellten Materialien
  • Messbereich: 0.63 - 150 mm
  • Auflösung: 0.01 mm
  • Schallgeschwindigkeit:
    305 - 18542 m/s
  • 8 voreingestellte Materialien und 2 Kundenspeicherplätze
Preis € 1.181,00
Mehr Informationen

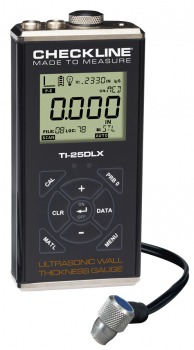

TI-25DLX Ultraschall-Wanddickenmessgerät mit Datenspeicher & USB Ausgang

TI-25DLX
  • Ultraschall Wanddickenmessgerät mit Datenspeicher und USB Datenausgang
  • Messbereich:
    0.63 - 914 mm
  • Auflösung:0,01 mm
  • Datenspeicher: für 10.000 Messwerte
  • Hochgeschwindigkeits Oberflächenscanmodus
Preis € 1.701,00
Mehr Informationen

TI-007DLX Materialdickenmessgerät-Ultraschall mit Datenspeicher

TI-007DLX
  • Ultraschall-Wanddickenmessgerät mit hoher Präzision & Auflösung.
  • Datenspeicher für 10.000 Messwerte in 40 Stapeln
  • Auflösung: 0.001 mm / 0.01 mm
  • Messbereich:
    0.15 - 25.4 mm
  • Datenspeicher: Ja
  • Messmodus:
    Echo-Echo und Interface-Echo
  • Spezieller "PLAST" Modus für dünne Kunststoffe
Preis € 2.073,00
Mehr Informationen

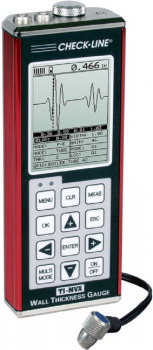

TI-MVX Professionelles Wanddickenmessgerät für ausführliche Wanddickenmessungen

TI-MVX
  • Professionelles Wanddickenmessgerät für ausführliche Dickenmessungen
  • Bereich: 0,63 - 245 mm
    (abhängig vom gewählten Messmodus und Schichtdicke)
  • Schallgeschwindigkeit:
    1.250 - 9.999 m/s
  • Datenspeicher für 12.000 Seiten mit sowohl Messwert- als auch grafischer Wiedergabe
  • Automatische Verstärkungsregelung & A-Scan & B-Scan & High-Speed-Scan-Modus & Auto-Find-Modus
  • Bis zu 64 benutzerspezifische Voreinstellungen
Preis € 2.233,00
Mehr Informationen

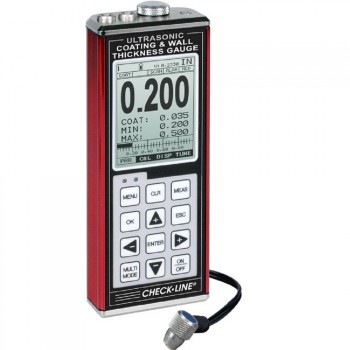

TI-CMX Ultraschall Schicht- und Wanddickenmessgerät

TI-CMX
  • Ultraschallmessgerät für Wanddicken & Beschichtungen. Misst die Wanddicke unter Beschichtungen und die Beschichtungsdicke.
  • Bereich:
    0,63 - 254 mm
  • Schallgeschwindigkeit:
    1.250 - 9.999 m/s
  • 5 verschiedene Messmodi für ausführliche Messaufgaben
  • High-Speed-Scan-Modus & B-Scan-Modus (B-Bild-Erzeugung)
  • Automatische Prüfkopferkennung
Preis € 1.790,00 - € 2.029,00
Mehr Informationen

TI-PVX Präzises Ultraschall Wanddickenmessgerät mit A/B-Scan

TI-PVX
  • Ultraschall Wanddickenmessgerät mit A/B-Scan und einstellbarer Aufösung für höchste Präzision. Besonders geeignet für schwer zugängliche Bereiche und dünne Materialien.
  • Bereich: 0,15 mm – 254 mm
    (abhängig vom Material und Messmodus)
  • Einstellbare Auflösung: 0,01 oder 0,001 mm
  • Datenspeicher für 12.000 Seiten mit sowohl Messwert- als auch grafischer Wiedergabe
  • A/B-Scan und verschiedene Kalibrierungsoptionen
Preis € 3.000,00 - € 3.148,00
Mehr Informationen

TI-MMX-SDL Hochstleistungs-Wanddickenmessgerät mit Datenspeicher

TI-MMX-SDL
  • Professionelles Wanddickenmessgerät
  • Bereich: 0,63 - 254 mm
    (abhängig vom gewählten Messmodus und Schichtdicke)
  • Schallgeschwindigkeit:
    1.250 - 9.999 m/s
  • Datenspeicher für 12.000 Seiten mit sowohl Messwert- als auch grafischer Wiedergabe
  • Automatische Verstärkungsregelung & B-Scan & High-Speed-Scan-Modus & Auto-Find-Modus
  • Bis zu 64 benutzerspezifische Voreinstellungen
Preis € 2.047,00
Mehr Informationen

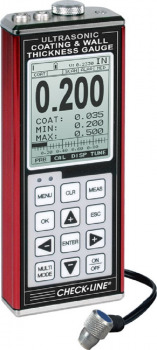

TI-CMXDL Ultraschall Schicht- und Wanddickenmessgerät mit Datenspeicher

TI-CMXDL
  • Ultraschall Wanddickenmessgerät für Wanddicken und Schichtdicken. Misst die Wanddicke unter Beschichtungen und die Beschichtungsdicke. Mit Datenspeicher.
  • Bereich:
    0,63 - 254 mm
  • Datenspeicher für mehr als 200.000 Messwerte
  • Schallgeschwindigkeit:
    1.250 - 9.999 m/s
  • B-Scan-Modus (B-Bild-Erzeugung)
  • Viele extra Funktionen
Preis € 2.167,00 - € 2.262,00
Mehr Informationen

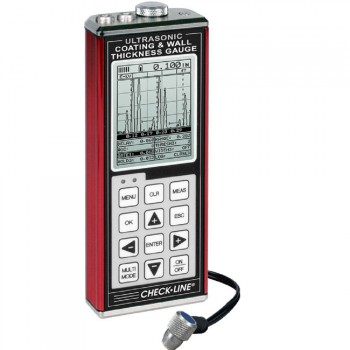

TI-CMXDLP Ultraschall Wand- und Schichtdickenmessgerät mit Datenspeicher

TI-CMXDLP
  • Professionelles Ultraschall Wanddickenmessgerät für Wanddicken und Schichtdicken.
    Auch als Modell mit Farbdisplay erhältich!
  • Bereich:
    0,63 - 254 mm
  • Datenspeicher für mehr als 200.000 Messwerte
  • High-Speed-Scan-Modus & A-Scan-Modus & B-Scan-Modus (B-Bild-Erzeugung), sowie der neue E-EV-Modus
  • Spezielles Color-Modell auch zur akkuraten Fehlerprüfung geeignet
Preis € 2.829,00 - € 3.206,00
Mehr Informationen
