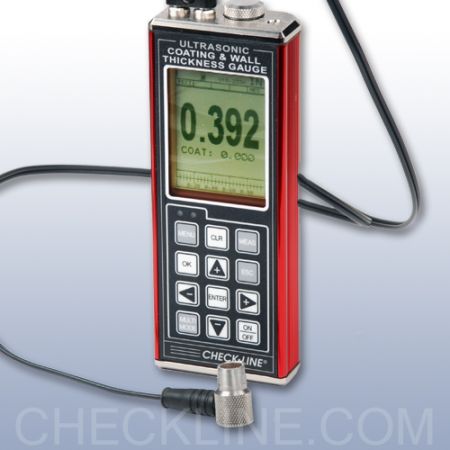

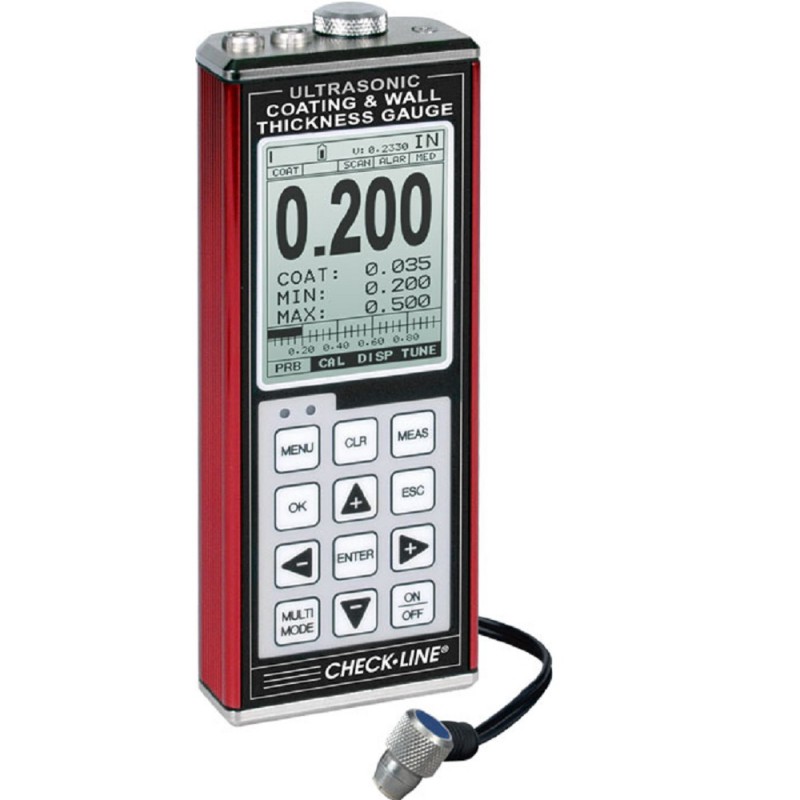

TI-CMXDL Ultraschall Schicht- und Wanddickenmessgerät mit Datenspeicher
Erhältlich in drei verschiedenen Ausführungen:
- TI-CMXDL: Standard Modell
- TI-CMXDL-H: Modell mit spezieller Sonde für hohe Temperaturen bis zu 150 °C
- TI-CMXDL-2225: Modell mit Prüfkopf für dünne Materialien

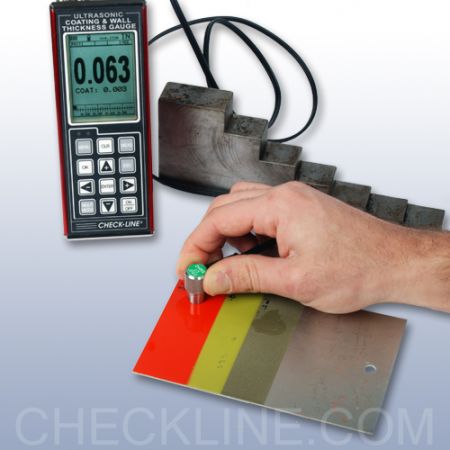

Das Ultraschall Wanddickemessgerät TI-CMXDL gehört zu unseren besten Wanddickenmessgeräten, die sowohl Schichtdicken als auch Wanddicken zuverlässig und schnell messen können - von nur einer Seite! Die Schichtdicke wird von der Wanddicke automatisch ausgeschlossen, wenn der Puls-Echo Modus eingeschaltet ist. So können Sie die feinsten Unebenheiten und Korrosionen zu erkennen, ohne die Beschichtung entfernen zu müssen.
Zu den Funktionen dieses professionellen Wanddickenmessers gehört unter anderem ein B-Scan, mit dem eine Profilansicht des Testmaterials, z.B. Rückwände oder die Unterseiten von Röhren oder Behältern, wiedergegeben werden kann. Die B-Bild-Erzeugung findet mit einer Rate von sieben Sekunden pro Abbildung statt (von rechts nach links).
Weitere fünf benutzerdefinierte Betriebsmodi sind vorinstalliert:
Coating On: Misst Wanddicken im Puls-Echo Modus. Die Wanddicke und die Schichtdicke werden separat angezeigt.
Coating Off: Misst Wanddicken im Puls-Echo Modus. Es wird nur die Wanddicke angezeigt.
Temperature Compensated: Misst Wanddicken im Puls-Echo Modus und verändert automatisch die Kalibrierung, um Temperaturveränderungen des Materials zu kompensieren.
Thru-Coat: Misst die Wanddicke mit dem Echo-Echo Modus (die Beschichtung wird nicht berücksichtigt).
Coating Only: Misst NUR die Dicke der Beschichtung.
Merkmale
- Automatische Sondenerkennung und Nullung im automatischen oder manuellen Modus.
- Die Doppel-Element Sonden können für fast alle Anwendungen verwendet werden.
- Säulendiagramm mit benutzerdefinierten Start- und Zielwerten, um höchste Auflösung rundum des gewünschten Dickenwertes zu erreichen.
- Der Differential Mode ermöglicht dem Benutzer einen gewünschten Dickenwert einzustellen, um so die Abweichungen vom gewünschten Wert anzuzeigen. Die Abweichungen werden mittels eines Plus- oder Minuswertes angezeigt.
- Einschließlich NIST Kalibrierungszertifikat
- CE zertifiziert
- Einstellbare Verstärkung in 5 Schritten (SNiedrig, Niedrig, Mittel, Hoch & SHoch) in 2db Schritten, die einen Zunahmebereich von 8db fördern (42 db - 50 db).
- 64 benutzerdefinierte Voreinstellungen können gespeichert werden und so jederzeit wieder abgefragt und durch eine Kennung einfach erkannt werden.
- Hör- und sichtbarer Alarm für untere und obere Grenzwerte
- Misst Beschichtungen von bis zu 2,54 mm.
- 2 Jahre Garantie

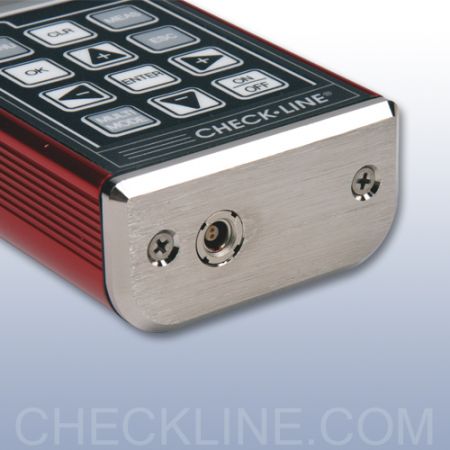

- Das Metallgehäuse schützt auch bei bei rauhen Arbeitsbedingungen.
- Datenspeicher für mehr als 225.000 Messwerte
- B-Scan Modus

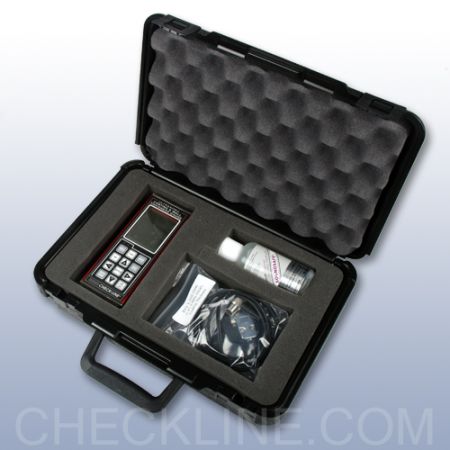

Das TI-CMXDL Ultraschall Wanddickenmessgerät wird in einem kompletten Set geliefert, einschließlich:
- TI-CMXDL Messgerät
- Prüfkopf
- 120 ml Kopplungsflüssigkeit
- 2 AA Batterien
- NIST Kalibrierungszertifikat
- Gebrauchsanweisung
- RS-232 Kabel
- Software zur Datenübertragung
- Schaumstoffgefüllter Tragekoffer
| Model | CMX | CMX-DL | CMX DL+ | CMX-DL+-C |
|---|---|---|---|---|
| Display Mode | ||||
| Material thickness digits display | Yes | Yes | Yes | Yes |
| B-Scan cross sectional display | Yes | Yes | Yes | Yes |
| Combined B-Scan and digits display | Yes | Yes | Yes | Yes |
| Coating Thickness Display | Yes | Yes | Yes | Yes |
| Scan Bar Display | Yes | Yes | Yes | Yes |
| A-Scan Display | - | - | - | + Rectified, - Rectified, Full Waveform (RF) Portrait & landscape views |
| Measurement Range | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") | PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100") |
| Measurement Rate | ||||
| Manual | 8 readings per second | 8 readings per second | 8 readings per second | 8 readings per second |
| Scan Mode | 250 readings per second | 250 readings per second | 50 readings per second | 50 readings per second |
| Scan bar display | 10 readings per second | 10 readings per second | 10 readings per second | 10 readings per second |
| Measurement Resolution | 0.01mm (0.001”) | 0.01mm (0.001”) | 0.01mm (0.001”), 0.001mm (0.0001”) selectable | 0.01mm (0.001”), 0.001mm (0.0001”) selectable |
| Velocity Calibration Range | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) | 309.88 - 18,542m/s (0.0122 - 0.7300in/µs) |
| Additional Features | ||||
| High Speed Scan Mode | - | - | - | Yes |
| Differential Mode | - | - | - | Yes |
| Limit alarm mode | - | - | - | Yes |
| B-Scan DisplCalibration Optionsay Speed | 15 readings per second | 15 readings per second | 15 readings per second | 10 to 200 readings per second |
| Flaw Mode | - | - | Basic prove-up flaw detection using single element angle beam transducers- | Basic prove-up flaw detection using single element angle beam transducers |
| Calibration Setups | - | - | - | 64 user-definable setups transferable to and from a PC archive |
| Gates | - | - | 3 fully adjustable gates: start, stop, width & threshold | 3 fully adjustable gates: start, stop, width & threshold |
| Damping | - | - | Adjustable damping (50 - 1500ohms) | Adjustable damping (50 - 1500ohms) |
| Pulser Type | Dual square wave pulsers Pulse repetition frequency up to 250Hz | Dual square wave pulsers Pulse repetition frequency up to 250Hz | Dual square wave pulsers Pulse repetition frequency up to 250Hz | Dual square wave pulsers Pulse repetition frequency up to 250Hz |
| Gain | Manual or automatic gain control (AGC) with 110dB range (limited) | Manual or automatic gain control (AGC) with 110dB range (limited) | Manual, automatic gain control (AGC) with 110dB range (limited), Linear time dependent gain (TDG) with adjustable slope | Manual, automatic gain control (AGC) with 110dB range (limited), Linear time dependent gain (TDG) with adjustable slope |
| Timing | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer | Precision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer |
| Memory and Data Logging | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer | • 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer |
| Calibration Options | ||||
| 1 - point | Yes | Yes | Yes | Yes |
| 2 - point | Yes | Yes | Yes | Yes |
| Material selection | Yes | Yes | Yes | Yes |
| Velocity (speed of sound) | Yes | Yes | Yes | Yes |
| Transducer Probe Type | Dual element | Dual element | Dual element | Dual Element, Single Element (1 - 20Mhz), Contact, Matching Layer, Delay Line and Pencil |
| Transducer Frequency Range | 1 - 10MHz | 1 - 10MHz | 1 - 10MHz | 1 - 20MHz |
| Transducer Recognition | Automatic & manual - selectable from a list | Automatic & manual - selectable from a list | Automatic & manual - selectable from a list | Automatic & manual - selectable from a list |
| V-path / dual path error correction | Automatic | Automatic | Automatic | Automatic |
| Probe Zero | Automatic & manual (via integrated probe disk) | Automatic & manual (via integrated probe disk) | Automatic & manual (via integrated probe disk) | Automatic & manual (via integrated probe disk) |
| Display | 1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area | 1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area | 1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area | 1/4 VGA AMOLED colour display 57.6 x 43.2mm (2.27 x 1.78”) viewable area Landscape Mode |
| Display Refresh Rate | 25Hz | 25Hz | 25Hz | 120Hz |
| Units (selectable) | mm or inches | mm or inches | mm or inches | mm or inches |
| LED Backlight | on/off/auto | on/off/auto | on/off/auto | on/off/auto |
| Repeatability / Stability Indicator | Yes | Yes | Yes | Yes |
| Battery Save Mode | Auto | Auto | Auto | Auto |
| Measuring range & accuracy depends on material, surface conditions and the transducer selected | ||||
- Eingebauter Speicher mit RS-232 Ausgang, um Daten zu einem Drucker oder Computer zu übertragen
- Beinhaltet die Datacomm Daten Transfer & Analyse Software und ein RS-232 Kabel - ohne Aufpreis!
- Daten können mit einer Gitterstruktur (Datenformat mit Spalten und Zeilen) oder als fortlaufendes Datenformat in einer Spalte angezeigt werden.
- Die Gitterstruktur kann mit bis zu 999 Reihen und 52 Spalten eingerichtet werden.
- Jeder Spaltenanzeige kann mit bis zu 512 Zeilen und 1 Spalte eingerichtet werden.
- Jede Datei kann als "data only" (nur Daten) oder als "data plus B-scan graphic" (Daten und B-Scan Grafik) eingestellt werden. Die Speicherkapazität umfasst mehr als 225.000 Daten und mehr als 16.000 Daten mit B-Scan-Grafik.
 | Kleinster konvexer Krümmungsradius | 8,89 mm |
| Kleinster konkaver Krümmungsradius | 76,2 mm | |
 | Minimale Bauhöhe | 25,0 mm |
 | Minimaler Durchmesser Messfläche | 3,8 mm |
 | Dünnste Substratdicke - F | NA |
| Dünnste Substratdicke - NFe | NA |
Ähnliche Produkte
Zubehör
TI-SB Kalibrierblock mit NIST Zertifikat
- Prüfblock zum Kalibrieren von Ultraschall-Wanddickenmessgeräten
- Inklusive NIST Kalibrierungszertifikat und Testdaten
- 3 verschiedene Größen erhältlich
Mehr Details
TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl
- Prüfblock aus Stahl zur einfachen Überprüfung Ihres Ultraschall-Wanddickenmessgeräts
- 2 verschiedene Größen erhältlich.
Mehr Details
TICC-MVX Schutztasche für Ultraschall Messgeräte
- Hergestellt aus strapazierfähigem Cordura Nylon
- Mit Schulter- und Handgelenkriemen
- Mit integrierter Gürtelschlaufe
Mehr Details
TI-V-BLOCK Messfühler-Halter
- Der V-Block Messfühler-Halter ermöglicht dem Benutzer viel Kontrolle und Wiederholbarkeit beim Messen von Röhren und anderen kurvigen Materialien.
Mehr Details
CF-AN Ultraschall-Kopplungsmittel
- Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
- Verschiedene Größen, größere Mengen auf Anfrage verfügbar
Mehr Details
TI-CMX-UW-50 Unterwasser Sonde (15m Kabel) mit Schichtdickenmessung Funktion
- Unterwassersonde mit 15 Meter langem Kabel, mit unpolarisierten Dual-Lemo Anschlüssen
- 1,27 cm, 5 MHz Sonde für verschiedene Stahl, Edelstahl, Aluminium etc.
Mehr Details
CF-4H-950F Kopplungsmittel für hohe Temperaturen
- Für hohe Temperaturen von 316ºC bis 404 ºC.
Mehr Details
Cic-Wall Kalibrierung Wanddickenmessgerät
- Einfache Kalibrierungsplanung
- Ausschließlich in Übereinstimmung mit DIN 55 350 Absatz 18, § 4.2.2, DIN ISO 8402 Absatz 1
- Möglichkeit zur Anpassung und Reparatur
Mehr Details
Spezifikationen
| Messbereich: | Puls-Echo Modus: (Erkennung von Vertiefungen und Rissen) 0,63 - 254 mm Echo-Echo Modus: (Messungen durch Beschichtungen und Farbe) 2,54 - 102 mm. Der Messbereich kann je nach Dicke der Beschichtung schwanken. |
| Max. Schichtdicke: | 2,54 mm |
| Auflösung: | 0,01 mm |
| Geschwindigkeit: | 1.250 bis 9.999 m/s |
| Maßeinheiten: | Zoll oder Millimeter |
| Sondentypen: | Dual Element (1 bis 10 MHz) |
| Ausgang: | RS-232 für Übertragung von Einstellungen |
| Speicher Kapazität: | Für mehr als 225.000 Messungen |
| Batterie: | Drei 1,5V Alkaline oder 1,2V NiCad AA Zellen |
| Batterielaufzeit: | Unter normalen Bedingungen 150 Stunden |
| Auto Abschaltfunktion: | Bei 5 Minuten Nicht-Gebrauch |
| Display: | 1/8 Zoll VGA Graustufenbild 62 x 45,7mm |
| Tastatur: | Folientastatur mit 12 fühlbaren Tasten |
| Gehäuse: | Gepresstes Aluminiumgehäuse mit vernickeltem Enstück (versiegelte Dichtung) |
| Betriebstemperatur: | -10° bis 60°C |
| Nettogewicht: | 383 g |
| Abmessungen: | 63,5 x 165 x 31,5 mm |
| Garantie: | 2 Jahre |
