TSTH Manueller, horizontaler Drehmomentprüfstand


Hergestellt in USADer TSTH Drehmoment Prüfstand ist für sehr viele verschiedene Drehmomentmessungen bis zu 11.3 Nm, sowie Drehmomentmessungen für Verschlüsse, Klammern und weitere Anwendungen geeignet.

Das bewegliche Baukastensystem des TSTH macht es möglich, dass verschiedene Drehmomentsensoren und Greifvorrichtungen verwendet werden können. Eine sehr gleichmäßige Handrad-Bedienung macht das Gerät benutzerfreundlich. Der hebelbetriebene Schieber mit und Bewegungsstops ermöglicht ein schnelles und effizientes Ein- und Ausspannen von Proben.

Der Prüfstand beinhaltet eine Drehmoment-Belastungsplatte mit Gewindelöchern für eine feste und passgenaue Montierung und einer zurückstellbaren Winkelanzeige.

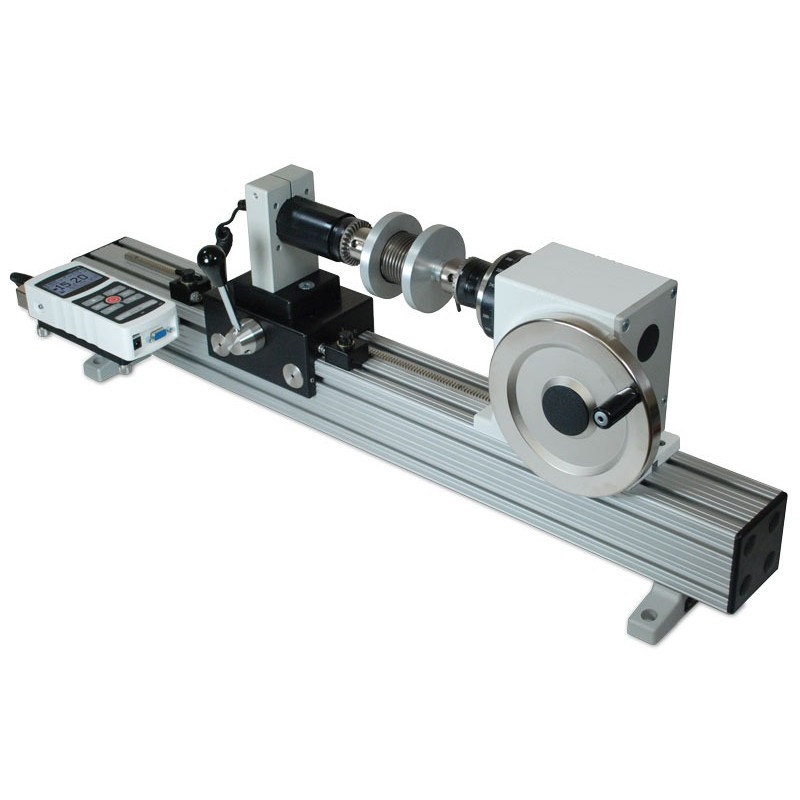

Die Abbildung zeigt den TSTH mit optionalem Zubehör. Der TSTH ist nur ein Prüfstand. Um das Drehmoment zu messen, sind ein Drehmomentsensor, Anzeige und entsprechende Halterungen notwendig.


Merkmale
  • Einstellbare Bewegungsstops
  • Das TSTH wird mit einem Schlüsselsatz geliefert
  • Bewegungsfrequenz: 12°/Umdrehung
  • Drehmomentscheibe mit Gewindelöchern für feste und passgenaue Montage
  • Gleichmäßige Handrad-Bedienung
  • Schieber mit Handhebel zum Ein- und Ausbauen von Proben
  • Maximales Drehmoment: 11,3 Nm (100 lbin)

Ähnliche Produkte

Series-TT03 Drehmomentmesser digital


  • Peak-Speicher, in dem Lesungen in und gegen den Uhrseigersinn gespeichert und angzeigt werden
  • Hochgeschwindigkeits-Abtastrate von 2.000Hz

Mehr Details

Series-TT03 Drehmomentmesser digital

Series 3I Kraft-/ Drehmomentmesser


  • Austauschbare Kraft-und Drehmomentsensoren durch Plug & Test ™-Technologie
  • Abtastrate von 2000 Hz

Mehr Details

Series 3I Kraft-/ Drehmomentmesser

Series 5I Kraft-/ Drehmoment-Messgerät digital


  • Austauschbare Kraft-und Drehmomentsensoren durch Plug- & Test™ -Technologie
  • High-Speed Abtastrate von 7000 Hz
  • Externer Trigger-Modus - für Schaltkontakt-Tests oder zum Stoppen Anzeigeaktualisierung auf Abstand

Mehr Details

Series 5I Kraft-/ Drehmoment-Messgerät digital

Zubehör

Kategorie Griffe und Zubehör


Zubehör und Griffe für verschiedene Kraftmessgeräte, wie Mark-10 Kraftmessgeräte, Shimpo Kraftmessgeräte und Imada Kraftmessgeräte

Mehr Details

Kategorie Griffe und Zubehör 1053

Jacobs Chuck Grip For TST Jacobs Spanngriff für TST Prüfstände



Mehr Details

Jacobs Chuck Grip For TST Jacobs Spanngriff für TST Prüfstände 126097

AC1004 Befestigungsset für 5I, 3I oder TT03 an der TS-Serie von Prüfständen


  • Befestigungs Set für 5I, 3I oder TT03 an Prüfständen der TS-Serie.

Mehr Details

AC1004 Befestigungsset für 5I, 3I oder TT03 an der TS-Serie von Prüfständen 126115

Digitale Winkelanzeige


  • Zeigt Winkel im oder gegen den Uhrzeigersinn an mit einer Auflösung von 0,1°.
  • Genauigkeit von ± 0.7°

Mehr Details

 Digitale Winkelanzeige 126885

Abmessungen
Abmessungen TSTH


Spezifikationen
Maximum Drehmoment11.3 Nm
Maximum Winkelausschlagkeine Begrenzung
Ausladung104 mm
Drehrate12° pro Umdrehung
Maximum Schieberbewegung394 mm
Schieberbewegungsrate26.6 mm / Hebeldrehung

Bestellen
Produkt

Produktname
Preis
Anzahl
TSTH - Manual Horizontal Torque Stand
€ 2.850,00

Zubehör

Produktname
Preis
Anzahl
TST001 - Digital angle display
€ 932,00
09-1090 - Cable, limiting value, BG/BGI/CG to ESM/TSTM/TSTMH
€ 151,00
11-1042 - Overload protection module, BG/BGI/CG to ESM/TSTM/TSTMH
€ 203,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
