TSTM-DC Motorisierter vertikaler Drehmomentprüfstand mit vielen Funktionen

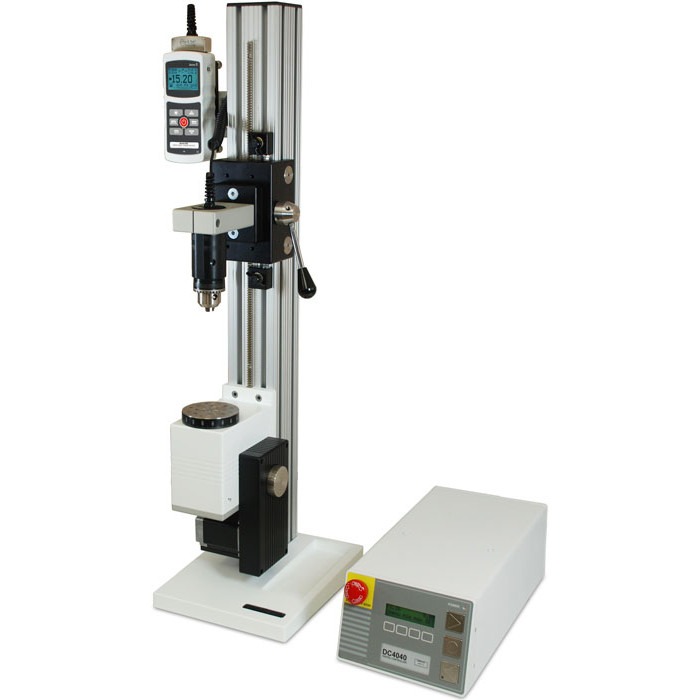

Hergestellt in USADer fortschrittliche TSTM-DC Drehmomentprüfstand bietet im modularen System Kapazitäten bis zu 22 Nm. Es erfolgt die Messung von Drehmoment und Drehwinkel.
Universelle Gewindebohrungen, auswechselbare Sensoren und ein großes Sortiment an Griffen und Probeaufnahmen ermöglichen dem TSTM-DC eine Adaption an verschiedenste Testszenarien.

6 Modelle Verfügbar:

TSTM-DC: Vertikale Ausführung, Kapazität 11.5 Nm, Geschwindigkeitsbereich 0,01 – 15 RPM
TSTMH-DC: Horizontale Ausführung, Kapazität 11.5 Nm, Geschwindigkeitsbereich 0,01 – 15 RPM


TSTM-DC-1: Vertikale Ausführung, Kapazität 22 Nm, Geschwindigkeitsbereich 0,01 – 15 RPM
TSTMH-DC-1: Horizontale Ausführung, Kapazität 22 Nm, Geschwindigkeitsbereich 0,01 – 15 RPM

TSTM-DC-2: Vertikale Ausführung, Kapazität 11.5 Nm, Geschwindigkeitsbereich 0,04 – 60 RPM
TSTMH-DC-2: Horizontale Ausführung, Kapazität 11.5 Nm, Geschwindigkeitsbereich 0,04 – 60 RPM

Das maximale Drehmoment verringert sich proportional mit der Geschwindigkeit. Beispiele:

  • Maximales Drehmoment bei 60 RPM = 2.8 Nm
  • Maximales Drehmoment bei 30 RPM = 5.6 Nm


Der TSTM Prüfstand verfügt über die Möglichkeit einer vollständigen Steuerung über einen Computer, programmierbare Winkelbegrenzungen, programmierbare Zyklen, automatischer Rücklauf, Passwortschutz und weitere Funktionen.

Bitte beachten Sie, dass der TSTM-DC ist ein reiner Prüfstand. Für ein komplettes Drehmomentmesssystem benötigen Sie weiterhin einen Drehmomentsensor und ein Anzeigegerät. Die entsprechenden Artikel finden Sie ebenfalls in unserem Sortiment. Gerne sind wir auch bei der Komposition der entsprechenden Komponenten behilflich.


Merkmale
  • Genauigkeit: ±0,2% von den Einstellungen
  • Der TSTM-DC wird mit einem Schlüsselsatz geliefert
  • Keine Geschwindigkeitsveränderung bei Belastung
  • Max. Belastung: 22 Nm / 11.5 Nm abhängig vom Modell
  • Geschwindigkeitsbereich: 0,01 - 15,00 RPM (0,05-90°/s) / 0,04 - 60 RPM (0,2 - 360 °/s) abhängig vom Modell
  • CE Zertifizierung

Lieferumfang

Die TSTM-DC-Prüfstände werden mit folgendem Zubehör geliefert:

  • DC-Controller
  • Controller-Verbindungskabel
  • Indikator-Montagesatz
  • Geberkabel
  • Säulenkappe mit Hardware
  • Inbusschlüsselsatz
  • Rändelschraube zur Montageanzeige
  • Basis mit Hardware
  • Netzkabel
  • Ressourcen-CD / Handbuch


Zubehör

Series-TT03 Drehmomentmesser digital


  • Peak-Speicher, in dem Lesungen in und gegen den Uhrseigersinn gespeichert und angzeigt werden
  • Hochgeschwindigkeits-Abtastrate von 2.000Hz

Mehr Details

Series-TT03 Drehmomentmesser digital

Series 5I Kraft-/ Drehmoment-Messgerät digital


  • Austauschbare Kraft-und Drehmomentsensoren durch Plug- & Test™ -Technologie
  • High-Speed Abtastrate von 7000 Hz
  • Externer Trigger-Modus - für Schaltkontakt-Tests oder zum Stoppen Anzeigeaktualisierung auf Abstand

Mehr Details

Series 5I Kraft-/ Drehmoment-Messgerät digital

Series 7I Professionelle Kraft- und Drehmoment-Anzeige


  • Auswechselbare Drehmomentsensoren und Kraftsensoren können dank der Plug & Test™ Technologie (Sensoren werden separat verkauft)
  • Durchgängige Datenerfassung von 5.000 Datenpunkten bis zu 14.000 Hz. Ausgabe zum PC möglich.
  • 5 Maßeinheiten, sowie Reibungskoeffizient und nutzerdefinierte Einheit mit konfigurierbarem Namen
  • High-Speed-Erfassungsrate von 14.000 Hz

Mehr Details

Series 7I Professionelle Kraft- und Drehmoment-Anzeige

R50 Series Universeller Drehmomentsensor


  • Kompatibel mit den Series 7i, 5i und 3i digitalen Drehmomentmessgeräten
  • Robustes Aluminiumgehäuse
  • Einzigartige Plug & Test Verbindung speichert alle Kalibrierungs- und Konfigurationsdaten

Mehr Details

R50 Series Universeller Drehmomentsensor

MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse


  • Echtzeit-Tabellen und Grafiken zeigen Belastung vs Zeit oder Belastung vs Bewegung an
  • Sendet Daten von einem Kraft- oder Drehmomentmessgerät zum PC zur weiteren Analyse
  • Konfigurierbare Start- und Stopauslöser (Zeit, Belastung, Probenanzahl, oder Bewegung)

Mehr Details

MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse

Kategorie Mark 10 Zubehör


Hier finden Sie Griffe und Halterungen für Mark 10 Kraft- und Drehmomentmessgeräte

Mehr Details

Kategorie Mark 10 Zubehör Mark 10 Zubehör

Zubehör

G1022 Spannfutter für TST Prüfstände



Mehr Details

G1022 Spannfutter für TST Prüfstände 126097

AC1004 Befestigungsset für 5I, 3I oder TT03 an der TS-Serie von Prüfständen


  • Befestigungs Set für 5I, 3I oder TT03 an Prüfständen der TS-Serie.

Mehr Details

AC1004 Befestigungsset für 5I, 3I oder TT03 an der TS-Serie von Prüfständen 126115

MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse


  • Echtzeit-Tabellen und Grafiken zeigen Belastung vs Zeit oder Belastung vs Bewegung an
  • Sendet Daten von einem Kraft- oder Drehmomentmessgerät zum PC zur weiteren Analyse
  • Konfigurierbare Start- und Stopauslöser (Zeit, Belastung, Probenanzahl, oder Bewegung)

Mehr Details

MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse  126514

Abmessungen
Abmessungen TSTM-DC


Kontrollfunktionen / Spezifikationen
  • Computer Kontrolle
  • Ein bi-direktioneller RS-232 Ausgang dient als Schnittstelle zum PC. Für die komplette Kontrolle vom PC dient ein Kommandoset.
    Die folgenden zusätzlichen Einheiten sind zur PC Kontrolle erforderlich:
    - Modell Series 7i oder 5i  Kraft/Drehmomentmessgerät
    - 09-1162 Multifunktionskabel

  • Digitale Winkelanzeige
  • Rotationsbewegung wird mit dem RS-232 Ausgang in Grad oder in Umdrehungen angezeigt.
  • Programmierbare Winkelbegrenzungen
  • Der TSTM-DC kann entweder stoppen oder weiter durchlaufen zwischen programmierbaren, oberen und unteren Winkelbegrenzungen. Die Programmierung erfolgt in Grad oder Umdrehungen.
  • Überlastungsschutz
  • Schützt das Drehmomentmessgerät vor Überspannung (erfordert ein Series 7i oder 5i Kraft/Drehmomentmessgerät und 09-1162 Multifunktionskabel). Der Benutzer programmiert die gewünschte Prozentzahl des vollen Bereichs des Gerätes.
  • Automatische Rückstellung
  • Der Kopfteil bewegt sich zur Winkelbegrenzung oder dem Drehmoment-Sollwert (erfordert ein Series 7i oder 5i Kraft/Drehmomentmessgerät und 09-1162 Multifunktionskabel), stoppt und kehrt bei maximaler Geschwindigkeit zur anderen Winkelbegrenzung oder Drehmoment Sollwert zurück.
  • Verweilzeit
  • Entspricht der Automatischen Rückstellung, bietet jedoch zusätzlich die Funktion die Anzahl der Durchläufe (cycles) auf 99999 zu programmieren. Die Verweilzeit ermöglicht dem Benutzer die Dauer zu programmieren, in der das Kopfteil zwischen den Durchläufen pausiert (bis zu 9999,9 Sekunden in 0,1 Sekunden Intervallen). Unabhängige CW und CCW Geschwindigkeiten können programmiert werden.
  • Programmierbare Tastenfunktionen
  • Erweitert CW und CCW Tastengebrauch zu drei benutzerkonfigurierten Modi:
    1. Maintained (Standard): Kurzer Druck erzeugt anhaltende Bewegung bis STOP gedrückt wird
    2. Momentary: Kopfteil bewegt sich nur solange die Taste gedrückt ist
    3. Auto: Kurzer Druck erzeugt anhaltende Bewegung, während gedrückt Halten der Taste momentane Bewegung auslöst
  • Unabhängige CW und CCW Geschwindigkeiten
  • Konfigurierbare Geschwindigkeiten für CW und CCW Richtungen.
  • Auswählbare Geschwindigkeitseinheiten für Messungen (RPM und °/s)
  • Passwortschutz
  • Schützt vor unautorisierten Veränderungen an Parametern.

Spezifikationen
Maximale Belastung: 11,5 Nm: TSTM-DC & TSTM-DC-2
22 Nm: TSTM-DC-1
Volle Kapazität abhängig von der Geschwindigkeit
Geschwindigkeitsbereich: 0,01 - 15 RPM (0,05 - 90°/s) TSTM-DC & TSTM-DC-1
0,04 - 60 RPM (0,2 - 360 °/s) TSTM-DC-2
Genauigkeit: ±0.2% der Einstellungen, ±0% Abweichung bei Belastung
Ausladung: 104 mm
Manuelle Anpassung: 12° / Griffdrehung
Maximale Schieberbewegung: 394 mm
Schieberbewegungsrate: 26,6 mm / Hebeldrehung
Leitungsspannung: 80-240 VAC 50/60 Hz
Genauigkeit Rotationshub: ± 0,7° / 0,002 Umdrehung
Wiederholbarkeit Rotationshub: 0,1° / 0,01 Umdrehung
Auflösung Rotationshub: 0,1° / 0,01 Umdrehung

Bestellen
Produkte

Produkt
Preis
Anzahl
TSTM-DCE - Erweiterter Motorisierter Drehmoment-Prüfstand 11.5 Nm, vertikal
€ 7.429,00
TSTMH-DCE - Erweiterter Motorisierter Drehmoment-Prüfstand 11.5 Nm horizontal
€ 7.429,00
TSTM-DC-1E - Motorisierter Drehmoment-Prüfstand 22 Nm, vertikal
€ 8.227,00
TSTM-DC-1E - Motorisierter Drehmoment-Prüfstand 22 Nm, horizontal
€ 8.227,00
TSTM-DC-2E - Motorisierter Drehmoment-Prüfstand 11.5 Nm, vertikal
€ 8.027,00
TSTM-DC-2E - Motorisierter Drehmoment-Prüfstand 11.5 Nm, horizontal
€ 8.027,00

Zubehör

Produkt
Preis
Anzahl
TSF002 - Kit für horizontale Wandbefestigung für TSF und TST Prüfstände
€ 191,00
09-1162 Multifunktionskabel, Messgerät an Prüfstand
€ 126,00
09-1056 Serielles Kabel, Prüfstandkontrolleinheit an PC
€ 31,00
AC1029 Axial Kompensator
€ 196,00
SP-2496 - Drehmoment-Kapazität Erweiterung TSTM(H)-DC, 22 Nm
€ 799,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
