G1109 90° Schälvorrichtung zu ESM303

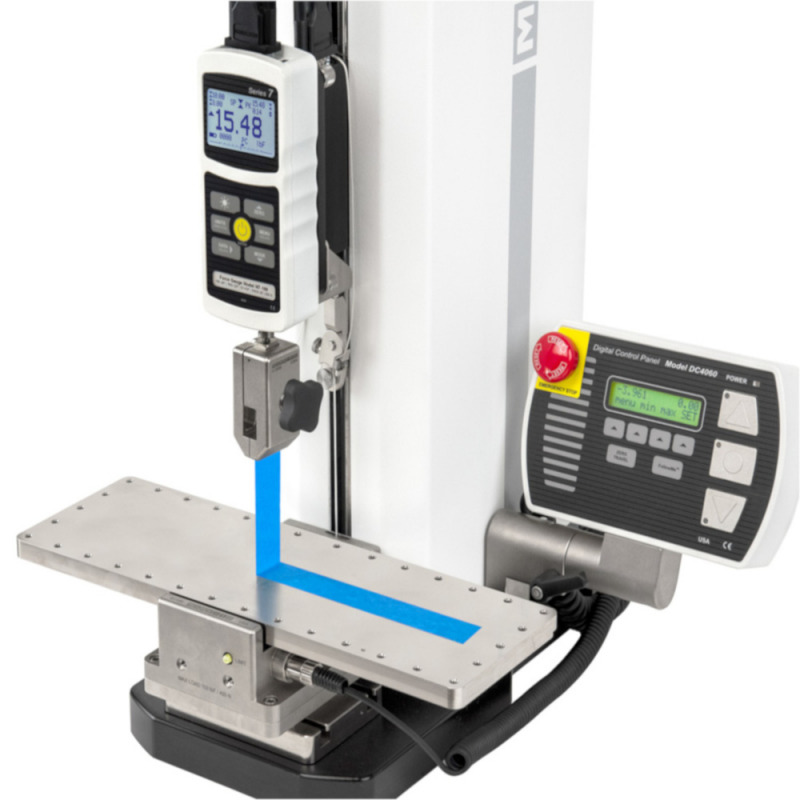

Die Schältestvorrichtung G1109  wurde für die Schälprüfung (Peeltest) von Bändern, Folien und anderen Materialien bis zu einer Zugkraft von 500N entwickelt. Ein großer, flacher Arbeitstisch bewegt sich horizontal, während sich die Traverse des Prüfstands über eine direkte Kabelverbindung nach oben bewegt. Ein Endschalter mit Verbindungskabel zum Prüfstand ESM303 ist im Lieferumfang enthalten und stoppt den Traversenweg, wenn der Arbeitstisch der Vorrichtung das Ende erreicht hat.

Eine optionale winkelverstellbare Halterung kippt das Gerät um ± 30 °. Ein anderer optionaler Adapter verwendet eine einstellbare Riemenscheibe, um den Zugwinkel von 0 ° bis 90 ° einzustellen, während der Arbeitstisch horizontal bleibt. Die horizontale Ausrichtung eignet sich für die Dichtungsprüfung von gefüllten Behältern und kann auch für Bänder und andere Materialien verwendet werden.

NB.: Prüfstand und Kraftmesser sind separat erhältlich.






Merkmale
  • Gewicht (netto): 2,7 kg
  • Kapazität: 500 N
  • Maximaler Tischweg: 210 mm
  • Hält den Winkel von 90 ° zwischen dem Tisch und der Zugrichtung ein
  • Kompatibel mit dem motorisierten Prüfstand ESM303
  • Die optionale winkelverstellbare Halterung kippt das Gerät um ± 30 °

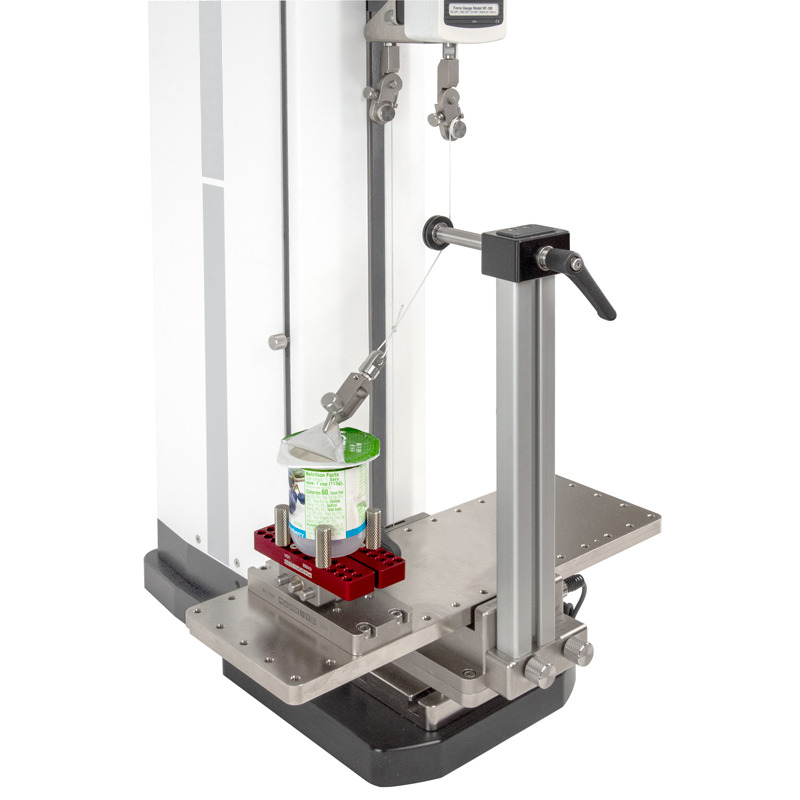

  • Optional einstellbarer Winkeladapter mit Riemenscheibe von 0 ° bis 90 ° unter Beibehaltung der horizontalen Tischausrichtung (max. Kraft: 150 N)

Ähnliche Produkte

Series-5 Modernes, digitales Kraftmessgerät


  • Durchschnittsmodus - berechnet die durchschnittlichen Messwerte in einem Zeitraum
  • USB, RS-232, Mitutoyo und analoge Ausgänge

Mehr Details

Series-5 Modernes, digitales Kraftmessgerät

G1015 Papier & Folien Griffe für 7,35 cm, 12,25 cm oder 17,15 cm große Proben



Mehr Details

G1015 Papier & Folien Griffe für 7,35 cm, 12,25 cm oder 17,15 cm große Proben

F105 / F305 / F505 / F505H Kraft-Druck Prüfmaschine mit IntelliMESUR



Mehr Details

F105 / F305 / F505 / F505H Kraft-Druck Prüfmaschine mit IntelliMESUR

Series-F + EasyMesur F105 / F305 / F505 / F505H


  • Integrierter Kraftsensor und nahtlose Schnittstelle für den FS05-Kraftsensor ohne Kabel.
  • Integriertes Touchscreen-Bedienfeld.
  • Einrichten, Durchführen und Analysieren von Daten über das integrierte EasyMESUR®-Bedienfeld.

Mehr Details

Series-F + EasyMesur F105 / F305 / F505 / F505H

Abmessungen
Abmessungen-G1109

Abmessungen-G1109

Abmessungen-G1109


Lieferumfang

Die Schälprüfvorrichtung G1109 wird mit folgenden Artikeln geliefert:

  • G1109 Vorrichtung
  • Endschalterkabel
  • Kreuzkopfhalterung
  • G1078 Miniaturpollergriff
  • Prüfstand-Montageadapter
  • Montageteile


Bestellen
Produkt

Produkt
Preis
Menge
137296
G1109 - 90° Abzugvorrichtung
€ 2.127,00

Zubehör

Produkt
Preis
Menge
137910
AC1078 - Verstellbare Winkelrollen Adapter für G1109
€ 447,00
137909
AC107 - Verstellbare Winkelbefestigung für G1109
€ 522,00
137497
AC1080 - Adapter G1023 / G1058 an G1109
€ 149,00
137911
AC1087 - Adapter G1109 auf ESM750 / 1500 / F755 / F1505 Prüfstand
€ 174,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
