ES05 Manueller Prüfstand - nur für Kompressionskraft

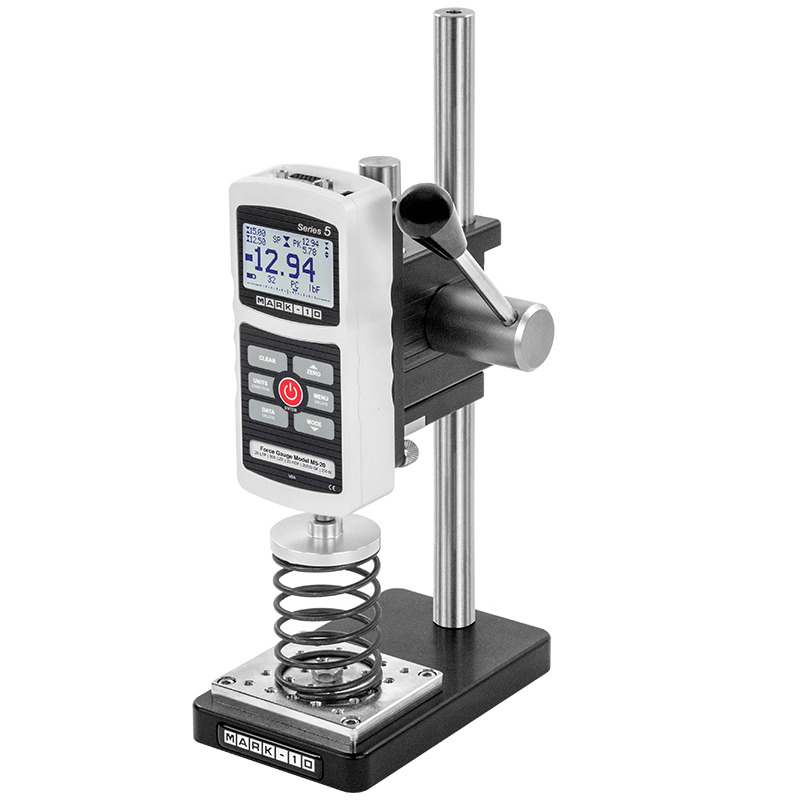

Hergestellt in USADer neue kompakte ES05 Kraft-Prüfstand wurde zum Kompressionstesten von bis zu 150 N entworfen. Zu den typischen Anwendungen gehören Aktivierungsmessungen von Schaltkontakten, Federprüfungen, Abschälprüfungen, und vielem mehr. Ein mit Sprungfeder versehener Kontrollhebel ermöglicht wiederholbare Messungen mit bis zu 38 mm Schwenkbereich. Der Hebelmechanismus kann der Länge der Säule nach positioniert werden, womit der Prüfstand für Proben verschiedener Größen eingesetzt werden kann. Dank seinem kleinen Fuß kann der ES05 besonders leicht auf vollen Arbeitsflächen platziert werden. Das geringe Gewicht ermöglicht einen einfachen Transport zu anderen Testorten. Benutzen Sie den ES05 mit einem Kraftmessgerät und Griff, um ein vollständiges Messsystem zu erhalten.

* Kraftmessgerät nicht inbegriffen


Manual test stand comparison
ModelForce capacityMaximum test travelLoading methodTravel rateMaximum, sample clearance
ES10500N229mmSpring loaded lever26,7mm / lever rev.229mm
ES10500N229mmSpring loaded lever26,7mm / lever rev.229mm
ES20500N229mmTop mounted hand wheel1,5mm / wheel rev.229mm
ES301000N330mmSide mounted hand wheel1,3mm / wheel rev.356mm
TSA750(H)3750N95mm with travel stops
152 without travel stops
Lever with rack & pinion, lever can be positioned in 30° increments76,2mm / lever rev.Vertical 267mm
Horizontal 368mm
TSB100500N95mm with travel stops
152 without travel stops
Lever with rack & pinion, lever can be positioned in 30° increments76,2mm / lever rev.330mm
TSC1000(H)5000N89mmInline hand wheel2,5mm / wheel rev.Vertical 254mm
Horizontal 330mm
TSF(H)5000N102mmSide mounted hand wheel0,34mm / wheel rev.Vertical 356mm
Horizontal 459mm
- Maximum travel and/or clearence depends on the grips or fixtures used during testing. The dimensions indicate distances without the use of grips or fixtures. - Column extensions are available for all test stands except ES05, ES10 and ES20. - Models with (H) are available in vertical and horizontal versions

Merkmale
  • Mit Sprungfeder versehener Kontrollhebel ermöglicht wiederholbare Messungen
  • Hebelmechanismus kann der Länge der Säule nach positioniert werden
  • Montagelöcher zur Anbringung an Arbeitsflächen
  • Kompakte Größe
  • Optionale Grundplatte mit 25 #10-32 Schraublöchern zur Montage
  • Einbausatz auch für Kraftmessgeräte anderer Hersteller erhältlich
  • 3 Jahre Garantie

Abmessungen
Abmessungen-ES05


Ähnliche Produkte

Series-3 Digitales Kraftmessgerät


  • Schnelle Abtastrate von 2000 Hz
  • Inklusive NIST rückführbarem Kalibrierzertifikat

Mehr Details

Series-3 Digitales Kraftmessgerät

Series-4 Digitaler Kraftmesser mit Datenausgang


  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • 3000 Hz Abtastrate

Mehr Details

Series-4 Digitaler Kraftmesser mit Datenausgang

Series-5 Modernes, digitales Kraftmessgerät


  • Durchschnittsmodus - berechnet die durchschnittlichen Messwerte in einem Zeitraum
  • USB, RS-232, Mitutoyo und analoge Ausgänge

Mehr Details

Series-5 Modernes, digitales Kraftmessgerät

Zubehör

Kategorie Mark 10 Zubehör


Hier finden Sie Griffe und Halterungen für Mark 10 Kraft- und Drehmomentmessgeräte

Mehr Details

Kategorie Mark 10 Zubehör 0

Spezifikationen
Kapazität14 kg
Messabstand38mm
AbmessungenSiehe Abbildung oben
Gewicht4,5kg
Passende GeräteBG und MG / Series 3, 4, 5
Garantie3 Jahre

Bestellen
Produkt

Produkt
Preis
Menge
131905
ES05 - Manueller Prüfstand - 30 lbF/150 N
€ 768,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
