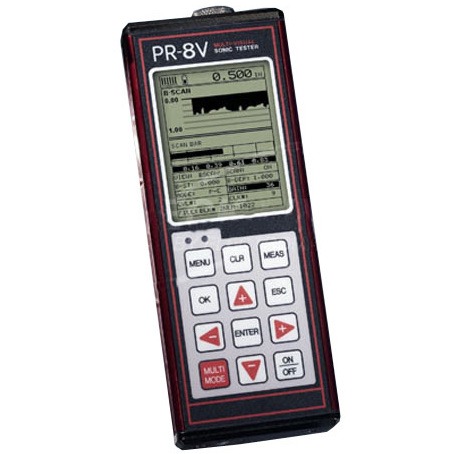

PR-8V Schallmessgerät / Wandstärkenmessgerät für Motorblöcke


Hergestellt in USABereich für Stahl: 0,63 bis 254 Millimeter / 0,025 - 9999 Zoll

Anwendungsgebiete:

  • Zylinder & Vertiefungen
  • Zylinderköpfe & Leitungen
  • Überrollkäfige
  • Karosserien
  • Fahrgestelle
  • Verschiedene Anwendungsgebiete

Das Check-Line PR-8V Dickenmessgerät wurde speziell für die Bedürfnisse von Motorherstellern und Rennbetrieben entworfen. Die zeitbasierte B-Scan Funktion des PR-8V zeigt einen Querschnitt der gegenüberliegenden Oberfläche, womit Motorhersteller während Scan-Vorgängen die Möglichkeit haben die Kontur der hinteren Oberfläche in Zylindern zu sehen.

Benutzen Sie die Multi-Modus (Echo-Echo-Modus) Funktion, um Rohrmaterial in Fahrgestellen mit oder ohne Farbe oder Beschichtung zu messen. Eingebaute automatische Verstärkungsregelung.

Wählbare Einstellungen für niedrige, mittlere oder hohe Verstärkung bieten zusätzliche Schlagkraft für schwer zu durchdringende Materialien.

Die Vielzahl der Kalibrierungsoptionen ist ein weiteres Beispiel der Vielseitigkeit des PR-8V.

Bis zu 64 Setups können gespeichert werden. Für normale Anwendungen kann die Fabrikseinstellungen verwendet werden.

Der interne Data-Logger des PR-8V wurde entsprechend den Kundenwünschen von sowohl Motorherstellern als auch von Fahrgestell-Inspekteuren angepasst. Sie können zwischen direkter Zylinder-Abbildung oder allgemeiner alphanumerischer Speicherung Ihrer Daten auswählen.

Eingebauter Messfühler-Typen bieten erhöhte Linearität zwischen Messfühlern.

Die Schnell-Scan Funktion bietet dank 32 Messungen pro Sekunde bessere Abbildungen während Scan-Vorgängen. Entfernen Sie den Messfühler vom Testmaterial, um den dünnsten gefundenen Messwert anzuzeigen.

Benutzen Sie den sicht- und hörbaren Alarm, um Über- oder Unterschreitungen von eingestellten Hoch- oder Niedriglimits signalisieren zu lassen.

Der PR-8V wird mit Windows PC Software geliefert. Damit können Daten zum und vom PC übertragen werden, B-Scans, Zylinderabbildungen und allgemeine Messungen betrachtet werden.


Merkmale
  • Schnell-Scan Modus: Führt 32 Messungen pro Sekunde aus und zeigt den kleinsten gefundenen Messwert an, wenn der Messfühler entfernt wird.
  • Speichern Sie bis zu 64 eigene Setups. Für normale Anwendungen können die Fabrikseinstellungen verwendet werden.
  • Wählbare Einstellungen für niedrige, mittlere oder hohe Verstärkung bieten zusätzliche Schlagkraft für schwer zu durchdringende Materialien
  • Auswählbare Messfühler-Typen mit eingebauter Dual-Pfad Fehlerbehebung sorgen für verbesserte Linearität.
  • Benutzen Sie den sicht- und hörbaren Alarm, um Über- oder Unterschreitungen von eingestellten Hoch- oder Niedriglimits signalisieren zu lassen.
  • 2 Jahre Garantie

Hochgeschwindigkeits-Scan Modus & B-Scan Modus
Hi-Speed Scan Mode B-Scan Mode
High Speed Scan Mode B-Scan Mode
Führt 32 Messungen pro Sekunde aus und zeigt den kleinsten gefundenen Messwert an, wenn der Messfühler entfernt wird. Der B-Scan zeigt einen zeitbasierten Querschnitt der gegenüberliegenden (unsichtbaren) Seite des Testmaterials an. Dies kann auch die Unterseite eines Rohrs oder Tanks sein. Der B-Scan läuft mit einer Rate von 7 Sekunden von rechts nach links.

Messfühler Informatione
Für Motorblöcke (Zylinder & Decks)
Eine Sonde kann normalerweise sowohl auf Aluminiumguss als auch auf gusseisernen Motorblöcken verwendet werden. Der Radius von 2 Zoll ermöglicht Messungen auf konkaven Oberflächen innerhalb von Zylindern. Zudem ermöglicht der Radius das Verwenden derselben Sonde auf flachen Oberflächen ("Decks") auf dem Motorblock. Diese Sonde kann bei über 90% von Gussaluminium und gusseisernen Motorblöcken verwendet werden.

T-104-2120
>5 MHz / 0,500" mit 2 Zoll Radius
> Dieses ist die Standardsonde vom PR-82

++ Für den Fall dass die Sonde nicht funktioniert oder der Motorblock aus sehr altem Aluminiumguss besteht, sollte eine alternative Sonde spezifiziert werden p/n T-104-4120 (0,500"-10 MHz), ebenso mit 2 Zoll Radius.

Für Geber (Ports)
Wahl der Sonde hängt vom Materialtyp ab: Eisen- oder Aluminiumguss. Diese Sonde hat einen Radius von 0,55 Zoll und wird, je nach Vorzug, entweder mit einem 1 Zoll oder 2 ZollLesestift geliefert.

Eisenguss
> 0,250" / 5 MHz mit 0,55 Zoll Radius
mit 1 Zoll Lesestift T-162-2110
mit 9 Zoll Lesestift T-132-2110

Aluminiumguss
> 0,250 / 10 MHz mit 0,55 Zoll Radius
mit 1 Zoll Lesestift T-162-4110
mit 9 Zoll Lesestift T-132-4110

Für Fahrgestell-Rohrmaterial
Diese Funktion ist anwendbar für Fahrgestell-Hersteller und Zulassungsstellen (z.B. NHRA, ARCA, usw) Eine Sonde ist normalerweise für jede Anwendung tauglich, vorrausgesetzt es geht nicht um "Durch-Farbe" Anwendungen.

T-101-4000
> 3/16"-10 MHz Flachboden (ohne Radius)

Für "Durch-Farbe" Anwendungen, bei Messungen von Fahrgestell-Rohrmaterial mit dem PR8V

T-102-2700
>0.250 / 5 MHz "Hi-Damp" für Benutzung im MMX Modus


Ähnliche Produkte

TICC-MVX Schutztasche für Ultraschall Messgeräte


  • Hergestellt aus strapazierfähigem Cordura Nylon
  • Mit integrierter Gürtelschlaufe

Mehr Details

TICC-MVX Schutztasche für Ultraschall Messgeräte

Spezifikationen
Bereich für Stahl Standardbereich: 1 bis 150 mm (0,04 bis 6 Zoll)
Bereich Stahl/Aluminiumguss: 1 bis 38 mm (0,04 bis 1,5 Zoll)
Auflösung 0.01 mm
Geschwindigkeitsbereich 1250 bis 9999 Meter/Sekunde
0,0492 bis 0,3936 Zoll/Meter
Messeinheiten Englisch & Metrisch (Zoll oder mm)
Messmodi - Puls-Echo (Fehlstellen, Vertiefungen)
- Echo-Echo (Durch-Farbe)
Messfühlertypen Duales Element (1 bis 10 MHz)
Speicher 16 Megabit nichtflüchtiges RAM
Speicherkapazität 12000 Seiten mit 1 Ablesewert und Wellenform pro Seite
Stromversorgung Zwei 1.5V Alkaline oder 1.2V NiCad AA Batterien.
Batterielaufzeit Hält normalerweise 150 Stunden bei Alkaline und 100 Stunden bei NiCad.
Automatische Abschaltfunktion Nach 5 Minuten Inaktivität
Display 1/8 Zoll VGA Graustufenbild 62 x 45.7 mm
Tastatur Membranschalter mit 12 Berührungstasten
Behälter Gepresster Aluminiummantel mit vernickelten Aluminium Endkappen (abgedichtet).
Betriebstemperatur -10 bis 60 C
Nettogewicht 385 Gramm
Abmessungen 6,35 x11,43 x 3,15 cm
Garantie 2 Jahre
Zertifizierung CE zugelassen, Fabrikskalibrierung entspricht nationalen Normen

Lieferumfang
Der PR-8V wird als ein komplettes Set mit Kraftmessgerät, Kopplungsflüssigkeit, 2 AA Batterien, NIST Kalibrierungszertifikat, Gebrauchsanweisung und schaumstoffgefüttertem Tragekoffer geliefert.

Bestellen
Produkt

Produkt
Preis
Anzahl
PR-8V - PR -8V - Sonic Tester / Audio Gauge
€ 1.700,00

Zubehör

Produkt
Preis
Anzahl
T-121-2100 - 5.0 Mhz 3/16" Low-Profile Transducer
€ 293,00
T-102-2000 - 5.0 Mhz 1/4" Chassis Tubing Transducer
€ 293,00
T-102-2700 - 5.0 Mhz 1/4" Thru-paint Chassis Tubing Transducer
€ 348,00
T-162-2110 - 5.0 Mhz 1/4" Low Profile1 inch wand for Cast Iron ports Transducer 0.6"
€ 304,00
T-132-2110 - 5.0 Mhz 1/4" Low Profile 9" wand for Cast Iron ports Transducer. 6&quo
€ 304,00
T-104-2120 - 5.0 Mhz 1/2" Cylinder Transducer - Iron Transducer 2" Radius
€ 304,00
T-101-4000 - 10.0 Mhz 3/16" NHRA Chassis Tubing Transducer
€ 326,00
T-162-4110 - 10.0 MHz 1/4" Low Profile Profile1 inch wand for Cast AL ports Transducer.
€ 326,00
T-132-4110 - 10.0 MHz 1/4" Low Profile 9 inch wand for Cast AL ports Transducer. 6"
€ 326,00
T-104-4120 - 10.0 Mhz Cylinder Transducer - AL probe 2" Radius
€ 326,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
