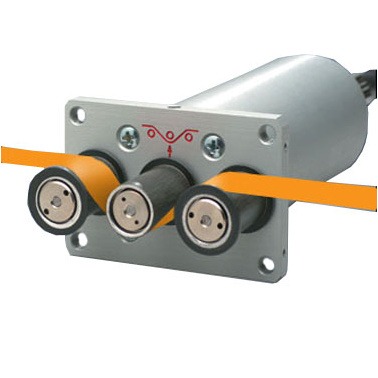

TSB1 Zugspannungssensor für Tapes & Bänder


Hergestellt in DeutschlandStationärer elektronischer Zugspannungssensor zur Messung von niedrigen Spannungen von Tapes, Bänder und schmalen Fasern bis zu einer Breite von 30 mm

Zugspannungsbereich
0-100 g bis zu 0-2000 g

Die Zylinderrollen mit Doppelflansch sind kugelgelagert, um eine reibungslose Abwicklung für Tapes, Bänder und schmale Fasern bis zu einer Breite von 30 mm zu gewährleisten.

Die TSB1 Sensoren sind mit folgenden Rollenbreiten erhältlich: 7, 10, 15, 20 und 30mm.

8 Spannungsbereiche:

von 0 - 100 cN bis 0 - 20 daN

Ausgangssignale:

Standard: 0 – 1 V DC

Optional:

Code A2: Ausgangssignal: 0 – 10 V DC

Code A3: Ausgangssignal: 4 – 20 mA

Code A10: Ausgangssignal: mV/V (Für Sensoren ohne Verstärker inkl. fest verbundenem Kabel mit offenen Enden, 2 m Länge)


Merkmale
  • Rollermäntel sind aus Aluminium und verchromtem Plastik erhältlich
  • Frequenzgang von 100 Hz
  • Präzisionsmessgerät gewährleistet hohe Genauigkeit und Wiederholbarkeit
  • Optional 1,5m langes Verbindungskabel erhältlich
  • 0-1 V DC Ausgang, proportional zur Zugspannung (0-10 V DC optional)
  • Oberflächenmontage-Elektronik bietet langfrisitge Zuverlässligkeit

Verfügbare Modelle
ModelSpannungsbereich*Breite Messkopf**Rolbreite:
TSB1-1000 – 100 cN60 mm7, 10, 15, 20 mm
TSB1-2000 – 200 cN60 mm7, 10, 15, 20 mm
TSB1-5000 – 500 cN60 mm7, 10, 15, 20 mm
TSB1-10000 – 1000 cN60 mm7, 10, 15, 20, 30 mm
TSB1-20000 – 2000 cN120 mm7, 10, 15, 20, 30 mm
TSB1-50000 – 5000 cN120 mm7, 10, 15, 20, 30 mm
TSB1-10K0 – 10 daN120 mm7, 10, 15, 20 mm
TSB1-20K0 – 20 daN220 mm7, 10, 15, 20 mm
Weitere Spannungsbereiche auf Anfrage.
* SCHMIDT Kalibriermaterial je nach Spannungsbereich und Rollenbreite
** Außenmaße Frontplatte

Wichtig für Ihre Bestellung:
Bitte geben Sie das Modell und die Rollenbreite an. Kleine äußere Führungsrollen mit Doppelflansch sind Standard. Alle 3 Walzen können mit einem Flansch ausgestattet werden, wenn das zu messende Material breiter als die Rollen ist.
Kalibrierung auf kundenspezifisches Material: Weicht das Material im Durchmesser, Härte oder Form deutlich vom SCHMIDT Kalibriermaterial ab, empfiehlt sich eine spezielle Kalibrierung anhand von Mustern von Kunden. Dazu muss ein Materiamuster von ca. 5 m Länge eingeschickt werden.
Roller Breite Bahnengeschwindigkeit vmax. … m/min Rollermaterial*
7 mm 1000 Hartbeschichtetes Aluminium
10 mm 1000

Hart beschichtetes Aluminium

15 mm 1000

Hart beschichtetes Aluminium

20 mm 1000

Hart beschichtetes Aluminium

30 mm 1000

Hart beschichtetes Aluminium

*Weitere Rollenmaterialien (vernickelter Stahl oder Kunststoff) sowie Sonderbeschichtungen (Code CF – für Kohlefaser, NAV-optimiert, Code KE – Keramik, Code AH – Antihaft) sind auf Anfrage erhältlich.

Um einen TSB1 zu bestellen:
Bitte die komplete Bestellungsnummer angeben:

Modell mit Spannungsbereich Rollerbreite in mm Code vom Ausgangssignal (falls nicht standard) Komplette Bestellungsnummer
TSB1-100 + 15 + A3 = TSB1-100-15-A3

Ähnliche Produkte

TD-1-TE Zugspannungsanzeige


  • Benutzerdefinierte Alarmlimits (hoch & niedrig) mit Schaltrelais
  • Der TD-1 ermöglicht reguliert +5 V DC für SR Sensoren
  • 4-20 mA und 0-10 VDC Analoger Ausgang zur Speicherung und Kontrolle

Mehr Details

TD-1-TE Zugspannungsanzeige

Spezifikationen
Genauigkeit: ± 1% FS ±1 Stelle mit Standardmaterial
± 3% FS mit anderem Material
Sensorversorgung: 12 - 18 VDC, 21mA
Mittlere Walzendurchbiegung: max, 0,5 mm
Sensorausgang: 0-1 V DC (Standard)
0-10 V DC (optional)
Proportional zur Zugspannung
Überbelastungsbemessung: 150% FS
Gehäusematerial: Aluminum
Maximale lineare Geschwindigkeit 1000 m/min (Standard)
3000 m/min (K)
3000 m/min (k) (optional)
Rollen-Abmessung: 13 mm
Rollenmantel-Material: Al (Standard)
Verchromtes Stahl (ST) (optional)
Plastik (PL) (optional)
Frequenzgang: 100 Hz
Betriebstemperatur: 5-40° C

Accesoires (optional):
E10061 - Diodenanschluss mit Bayonet Kappe- Diodenanschluss
Diodenanschluss geeignet für die Sensoren der TS series,
Kabel 3.5 – 6 mm
Bestellungsnummer: E10061

EK0603, EK0605 and EK0610 - Verbiundungskabel mit 2 Diodenanschlüsse
Verbindungskabel mit 2 Diodenanschlüsse, für analogen Ausgangs- und Voltagesignal.
Um den TS Sensor mit dem Display SCD-1 zu verbinden.
Bestellungsnummer: EK0603, Länge 3 m
Bestellungsnummer:  EK0605, Länge 5 m
Bestellungsnummer: EK0610, Länge 10 m
EK0612, EK0614 and EK0615 - Verbindungskabel mit 1 Diodenanschluss und offenen Enden
Anschlusskabel mit 1 Diodenstecker und offenen Enden, für analogen Ausgang und Stromsignal.
Zum Anschluss von Sensoren der TS-Serie an die Displayeinheit SC-PM.
Bestellnummer: EK0612, Länge 3 m
Bestellnummer: EK0614, Länge 5 m
Bestellnummer: EK0615, Länge 10 m

Andere Kabellängen auf Anfrage erhältlich!

Zubehör

SCV-1 DMS Verstärker zum Anschluss von Sensoren ohne integriertem Vorverstärke


  • Zum Anschluss eines Zugspannungssensors mit mV/V Ausgang
  • Ermöglicht einfache Justierung auf Kundenmuster– Null- und Verstärkungsabgleich ist notwendig
  • verschiedene Ausgangssignale stehen zur Verfügung: – Analog: 0 – 1 V DC (Standard), 0 – 10 V (optional) – Strom: 4 – 20 mA (optional)

Mehr Details

SCV-1 DMS Verstärker zum Anschluss von Sensoren ohne integriertem Vorverstärke 127394

Bestellen
Produkt

Produkt
TSB1-100-7 Stationärer elektronischer Zugspannungssensor 0-100 cN


Zubehör

Produkt
Code A2 Ausgangssignal 0 - 10 V DC

Code A3 Ausgangssignal 4 - 20 mA

Code A10 Ausgangssignal mV/V
