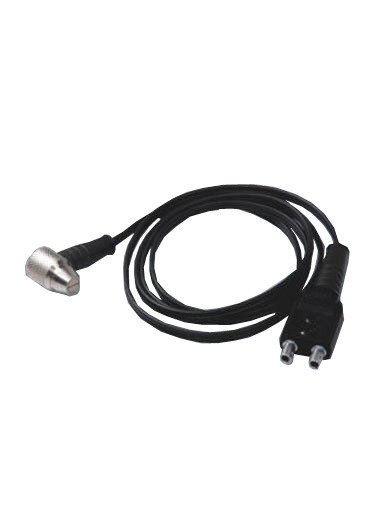

3/16" Dual-Element-Ultraschall-Messköpfe
Wichtiger Hinweis: Die T-101-XXXX Ultraschall-Transducer mit Doppellelement gehören nun zur Serie der 3/16"-Ultraschall-Doppellelement-Transducer. Alle Spezifikationen, Vergleiche und Preise dieser Serie sind unten aufgeführt.
Die 3/16" Dual-Element-Ultraschall-Messköpfe von Checkline sind speziell für hochpräzise Dickenmessungen in engen oder gekrümmten Bereichen konzipiert. Mit einem kleinen Kontaktdurchmesser von nur 4,76 mm sind diese Messköpfe ideal für Anwendungen, die schmalen Oberflächenzugang, kleine Radien oder eine präzisere Fokussierung auf kleinere Wanddicken erfordern.
Kompatibel mit einer breiten Palette von Dickenmessgeräten von Checkline, sind die 3/16" Messköpfe in mehreren Frequenz- und Dämpfungskonfigurationen erhältlich, einschließlich CT-Varianten (Coating Thickness). Ihr kompaktes Gehäuse und die solide Bauweise machen sie zu einer zuverlässigen Wahl für detaillierte Messungen an Metallen, Kunststoffen und anderen anspruchsvollen Materialien.
Wesentliche Merkmale (variiert je nach Modell):
- 3/16" Kontaktdurchmesser: Ermöglicht Messungen in beengten Räumen und auf kleinen gekrümmten Oberflächen.
- Verschiedene Frequenzoptionen: Modelle von 5 bis 10 MHz erhältlich für ein ausgewogenes Verhältnis zwischen Eindringtiefe und Auflösung.
- CT-Messköpfe: Varianten für die Beschichtungsdicke ermöglichen separate Ablesungen für Grundmaterial und Beschichtungsschichten.
- Hochgedämpfte Optionen: Verbessert die Leistung bei dünnen Wänden durch Minimierung der Totzone.
- Vergossene Kabelverbindung: Robuster vergossener Anschluss gewährleistet Langlebigkeit in industriellen Umgebungen.
Wesentliche Vorteile:
- Präzision in engen Räumen: Die kleine Kontaktgröße ist ideal für den Zugang zu schwer erreichbaren Zonen.
- Zuverlässige Oberflächenkopplung: Ausgezeichnete Signalübertragung auf glatten oder gekrümmten Oberflächen.
- Optimiert für dünne Materialien: Unterstützt hochfrequente Messungen mit verbesserter Auflösung.
- Industrielle Langlebigkeit: Verstärktes Kabel und rostfreier Stahlgehäuse für den Einsatz im Feld.
Die 3/16" Messköpfe sind eine bevorzugte Lösung für Anwender in der Luft- und Raumfahrt, Automobilindustrie oder im Fertigungssektor, bei denen genaue Ablesungen in schwer zugänglichen Bereichen entscheidend sind.
Brauchst du Hilfe bei der Auswahl des richtigen Modells? Kontaktiere uns, um die beste 3/16" Messkopfkonfiguration für deine Anwendung zu ermitteln.
Merkmale
- Kontaktdurchmesser: 3/16" (4,76 mm) für präzisen Zugang zu engen oder gewölbten Oberflächen.
- Frequenzbereich: Verfügbar in 5 bis 10 MHz, bietet Optionen für tieferes Eindringen oder höhere Auflösung.
- Messumformertypen: Umfasst Standard-, Schichtdicken- (CT) und hochgedämpfte (HD) Varianten.
- Anschlusstyp: Gekapselter Anschluss für zusätzliche Haltbarkeit und Feuchtigkeitsbeständigkeit.
- Kleines Gehäuseprofil: Kompakter Messkopf, ideal für die Messung kleinerer Objekte und reduzierter Kontaktflächen.
- Materialkompatibilität: Geeignet für Metalle, Kunststoffe und andere feste Materialien.
- Seitliche Anschlussposition: Ermöglicht einfache Handhabung und optimale Kabelausrichtung während der Messung.
- Messgerätkompatibilität: Kompatibel mit Checkline TI-CMX, TI-25-Serie und anderen Dual-Element-Ultraschallgeräten Messgeräte.
- CE-zertifiziert: Gebaut, um Qualitäts- und Konformitätsstandards für industrielle Anwendungen zu erfüllen.
Die Ultraschall-Messköpfe von Checkline sind in verschiedenen Frequenzen, Dämpfungsstufen und mit unterschiedlichen Messkopfeigenschaften erhältlich, um für ein breites Anwendungsspektrum geeignet zu sein. Die Wahl des richtigen Messkopfs gewährleistet genaue Messungen, abhängig vom Materialtyp, der Beschichtung und dem Dickenbereich.
Messkopfeigenschaften & Dämpfung
Standard-Messköpfe: Ideal für Pulse-Echo-Messungen an unbeschichteten Materialien, metallischen Beschichtungen oder sehr dünnen Lackschichten. Diese Messköpfe bieten eine gute Eindringtiefe und sind für Allzweckanwendungen geeignet.
Verbund-Messköpfe: Besser geeignet für weichere oder weniger gleichmäßige Materialien. Sie bieten eine größere Bandbreite mit verbesserter Auflösung und Detailgenauigkeit, während sie gleichzeitig eine angemessene Eindringtiefe beibehalten.
HD-Messköpfe (hohe Dämpfung): Entwickelt für Echo-Echo-Messungen (durch Beschichtung) und Pulse-Echo-Messungen. Der Echo-Echo-Modus wird verwendet, um die Beschichtungsdicke aus der Messung zu eliminieren und ist wirksam, wenn die Wanddicke über 2,5 mm liegt und die Beschichtung unter 1,0 mm.
CT-Messköpfe: Hochgedämpfte Messköpfe, speziell entwickelt für die TI-CMX-Serie zur Messung von Wanddicke, Beschichtungsdicke oder beidem.
CT-Messköpfe unterstützen:
- Beschichtungsmessungen: Bis zu 2,5 mm
- Echo-Echo-Messungen: Erfordern eine Wanddicke > 2,5 mm
- Echo-Echo-Verify: (Nur bei kompatiblen Modellen) Erfordern eine Wanddicke > 1,25 mm
Messkopf-Frequenzleitfaden
3/16"-Dual-Element-Messköpfe sind in Frequenzen von 5 MHz bis 10 MHz erhältlich. Die Auswahl der richtigen Frequenz hängt von Ihren Anforderungen an Inspektionstiefe und Auflösung ab:
- Niedrige Frequenzen (1–2,25 MHz): Bieten tiefere Eindringtiefe bei dicken oder alternativen Materialien. Geringere Auflösung und größere Totzone – weniger geeignet für dünne Wände.
- Mittlere Frequenzen (3,5–5 MHz): Ausgewogenes Verhältnis zwischen Eindringtiefe und Auflösung. Vielseitig für die meisten Standardanwendungen.
- Hohe Frequenzen (7,5–10 MHz): Liefern höhere Auflösung bei geringerer Eindringtiefe. Am besten geeignet für dünne Materialien und Feinmessungen.
Beziehen Sie sich auf die unten stehende Messkopf-Auswahltabelle, um die beste Übereinstimmung basierend auf Materialtyp, Oberflächenbeschaffenheit und Messbereich zu finden.
| Teilenummer des Wandlers | Frequenz | Sondencharakteristik | Dämpfung | Anslussposition |
|---|---|---|---|---|
| T-101-2000 | 5 MHz | Standard | S | Side |
| T-101-2700 | 5 MHz | Standard | HD | Side |
| T-101-2900 | 5 MHz | Schichtdicke | CT | Side |
| T-101-3000 | 7,5 MHz | Standard | S | Side |
| T-101-3700 | 7,5 MHz | Standard | HD | Side |
| T-101-3900 | 7,5 MHz | Schichtdicke | CT | Side |
| T-101-4000 | 10 MHz | Standard | S | Side |
* Dämpfungsarten: S Standardmäßiger ungedämpfter Messumformer CT Gedämpfter Messumformer für Schichtdickenmessung, verwendet mit CMX-Messgeräten zur Messung der Schichtdicke HD Stark gedämpfter Messumformer, verwendet für Echo-Echo-Messungen (durch Farbe) |
||||
Abmessungen
Dieser 3/16-Zoll-Doppelelement-Messumformer wurde für hochpräzise Messungen in engen oder schwer erreichbaren Bereichen entwickelt und verfügt über die folgenden Abmessungen:
- Stirndurchmesser: 8,5 mm – ideal für kleine Kontaktzonen und gekrümmte Oberflächen mit engem Radius..
- Kopflänge: 15,8 mm – ohne Kabel und vordere Spitze.
- Tiefe der vorderen Spitze: 5,8 mm + 3 mm – abgestufte Spitze für verbesserte Oberflächenanpassung und Kopplung.
- Kopfhöhe: 16,2 mm – vertikale Höhe des Gehäuses..
Diese präzisen Messungen machen diesen Messköpfe ideal für kleine Komponenten, gekrümmte Geometrien oder Anwendungen mit eingeschränktem Oberflächenzugang und gewährleisten eine stabile Kopplung und genaue Messwerte mit den meisten Ultraschall-Dickenmessgeräten.
TI-25-Serie Ultraschall-Wanddickenmessgeräte
- Durchbeschichtungsfunktion:Verfügbar bei Echo-Echo-Modellen (TI-25MXT, TI-25DLXT) für genaue Messungen unter Beschichtungen, ohne diese entfernen zu müssen.
- Speicher und Datenprotokollierung:Die Modelle DLX und DLXT verfügen über einen integrierten Speicher, der bis zu 10.000 Messwerte speichern kann.
- Stabilitäts-/Wiederholbarkeitsanzeige:Das LCD-Display verfügt über ein sechsstelliges Balkendiagramm, das Echtzeit-Feedback zur Signalqualität liefert.
Mehr Details
TI-CMX Serie Ultraschall-Beschichtungs- und Wanddickenmessgeräte
- Verfügbare Modelle: Wählen Sie aus vier Versionen: TI-CMX (Standard), TI-CMXDL (Datenprotokollierung), TI-CMXDLP (A-Scan) und TI-CMXDLP-C (Farbdisplay mit A-Scan).
- Vielseitige Messmöglichkeiten: Misst sowohl die Wand- als auch die Beschichtungsdicke zusammen oder separat und unterstützt mehrere Prüfmodi.
- Stabilitäts-/Wiederholbarkeitsanzeige: Eine visuelle Anzeige mit sechs Strichen (volle Anzeige = stabiles Signal)
Mehr Details
