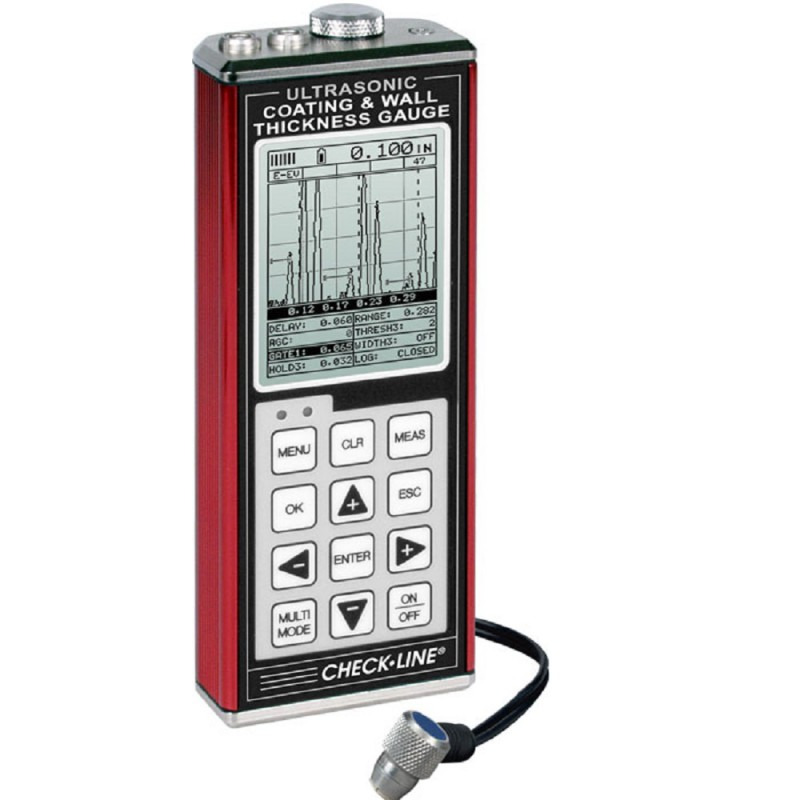

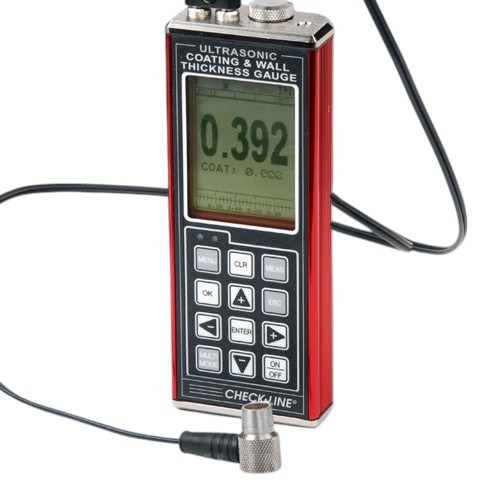

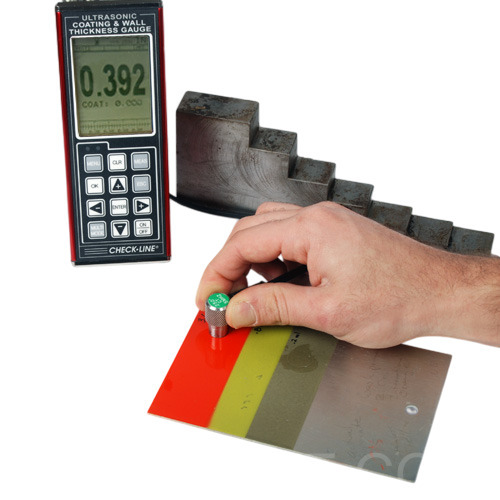

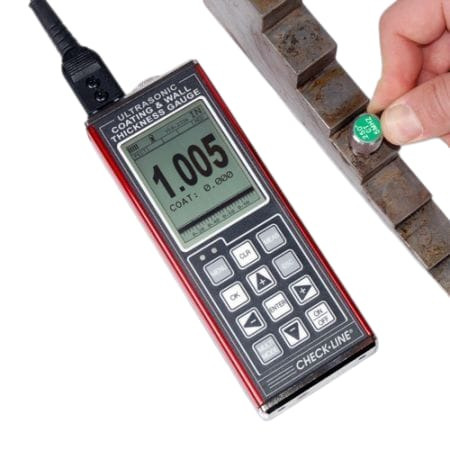

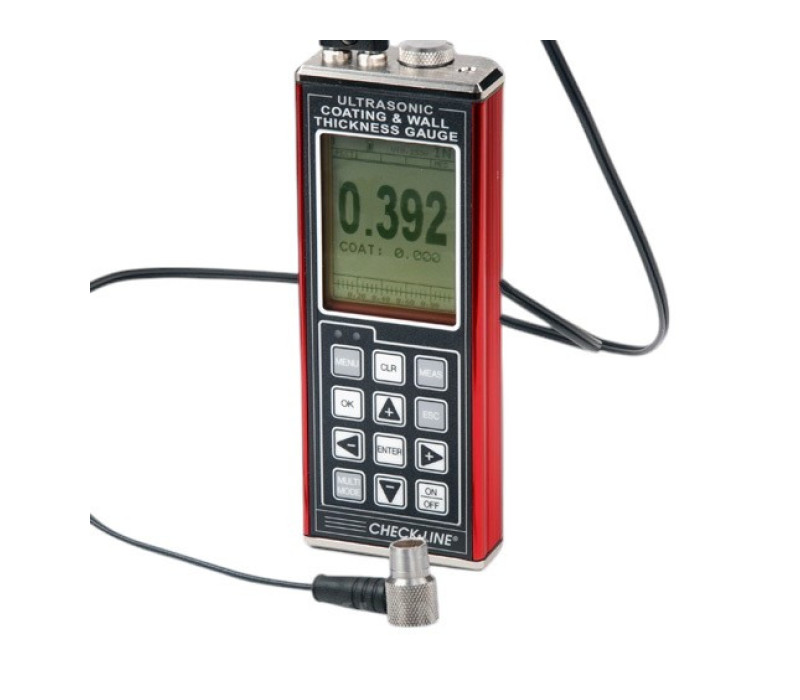

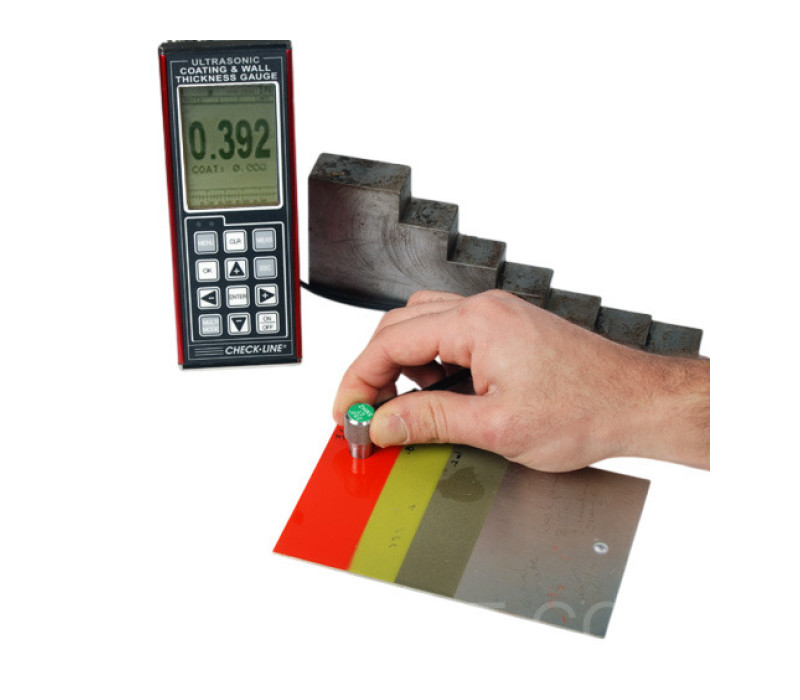

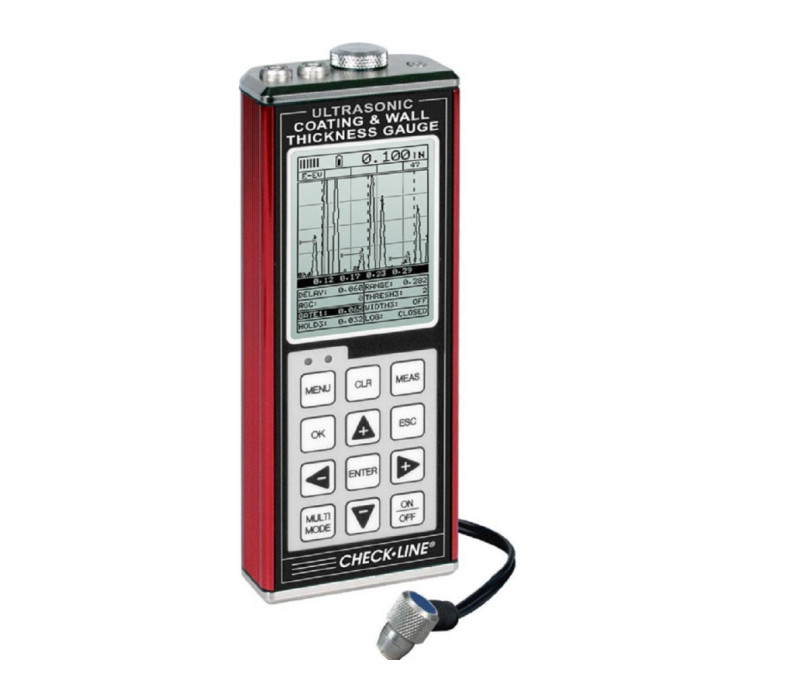

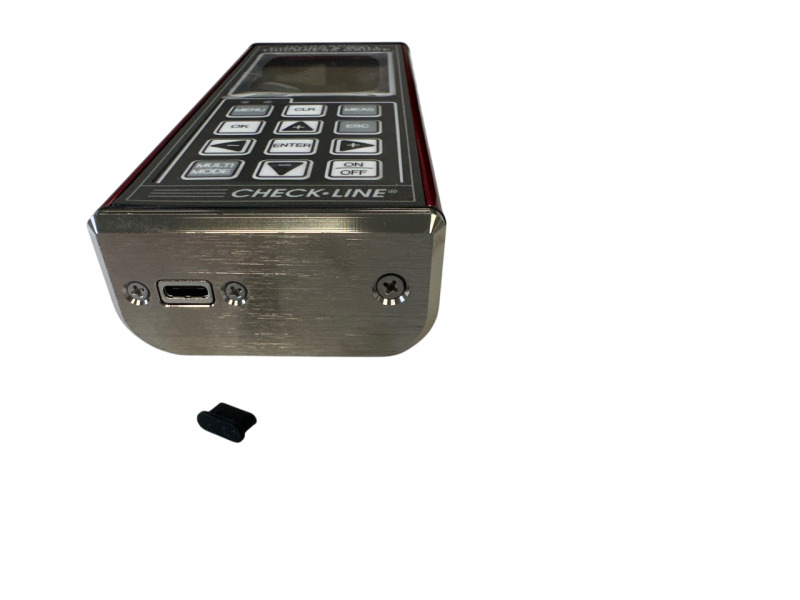

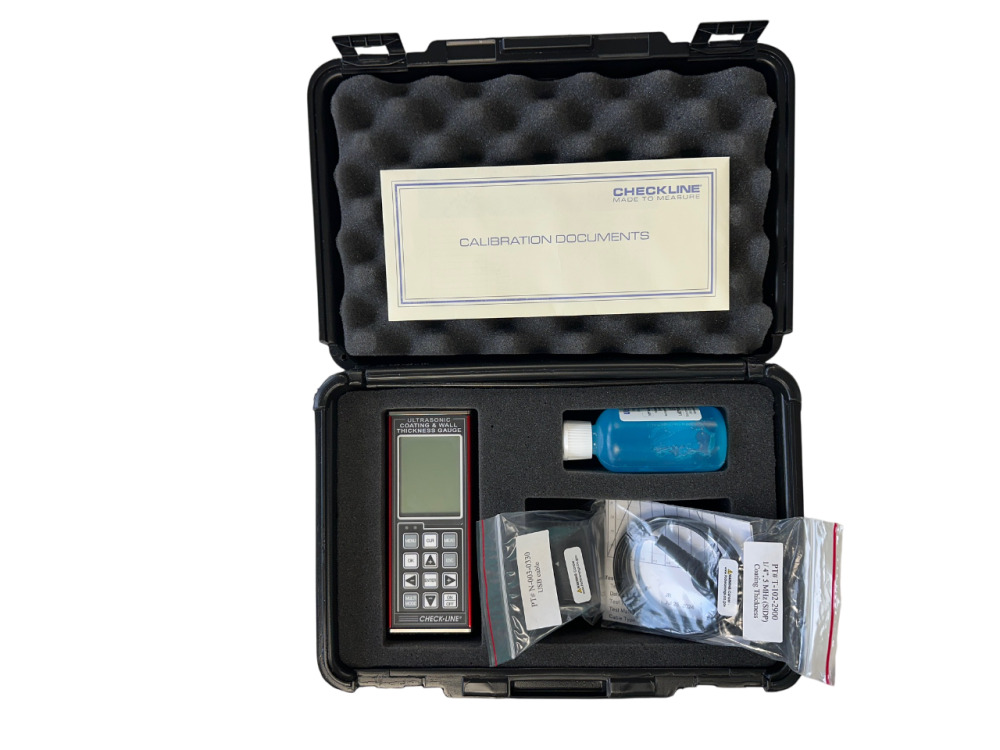

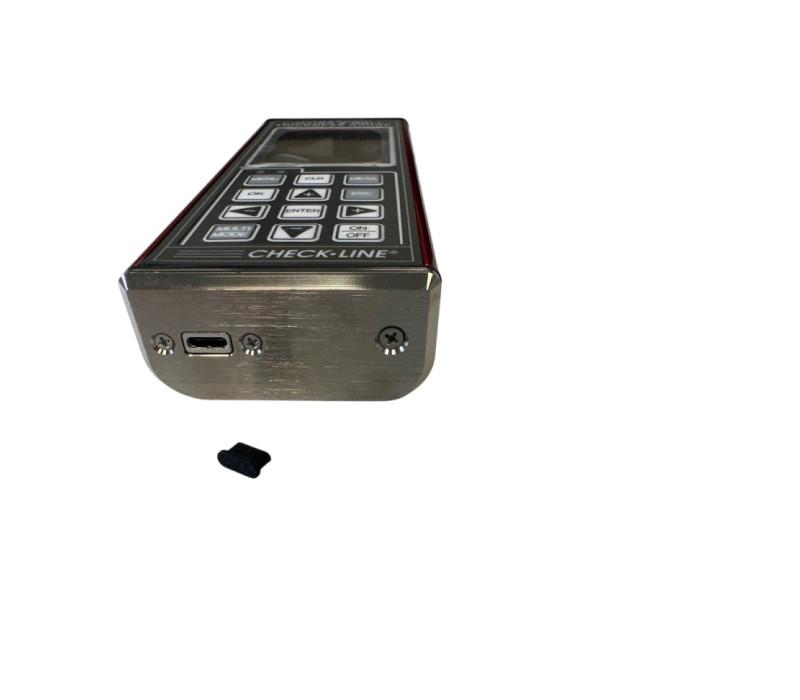

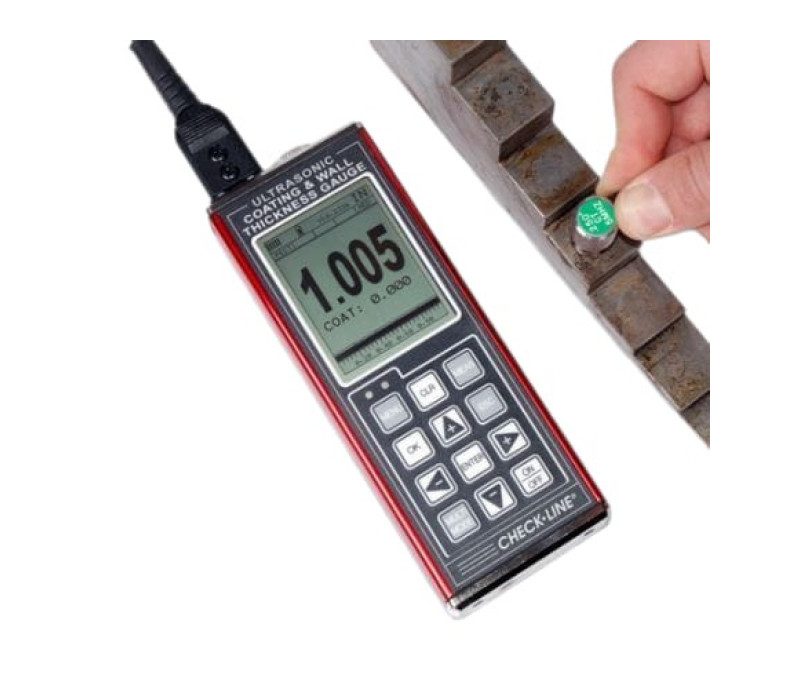

TI-CMX Serie Ultraschall-Beschichtungs- und Wanddickenmessgeräte

Materialgeschwindigkeit: Ist die Geschwindigkeit, mit der Schallwellen sich durch ein Material bewegen. Jedes Material hat seine eigene Geschwindigkeit, das Messgerät multipliziert die Geschwindigkeit mit der gemessenen Zeit und teilt sie durch zwei, um die Dicke zu bestimmen. Die Kalibrierung des Materials bedeutet, die richtige Geschwindigkeit für ein Material zu ermitteln und einzustellen.
- Da sich die Materialgeschwindigkeit mit der Temperatur ändert, ist es wichtig, die Materialgeschwindigkeit nahe der Temperatur zu ermitteln, bei der Sie messen möchten.
- Die TI-CMX-Messgeräte verwenden separate Geschwindigkeiten für Substrat und Beschichtung, beide müssen korrekt eingestellt werden, um eine korrekte Messung im PECT-Modus zu erzielen.

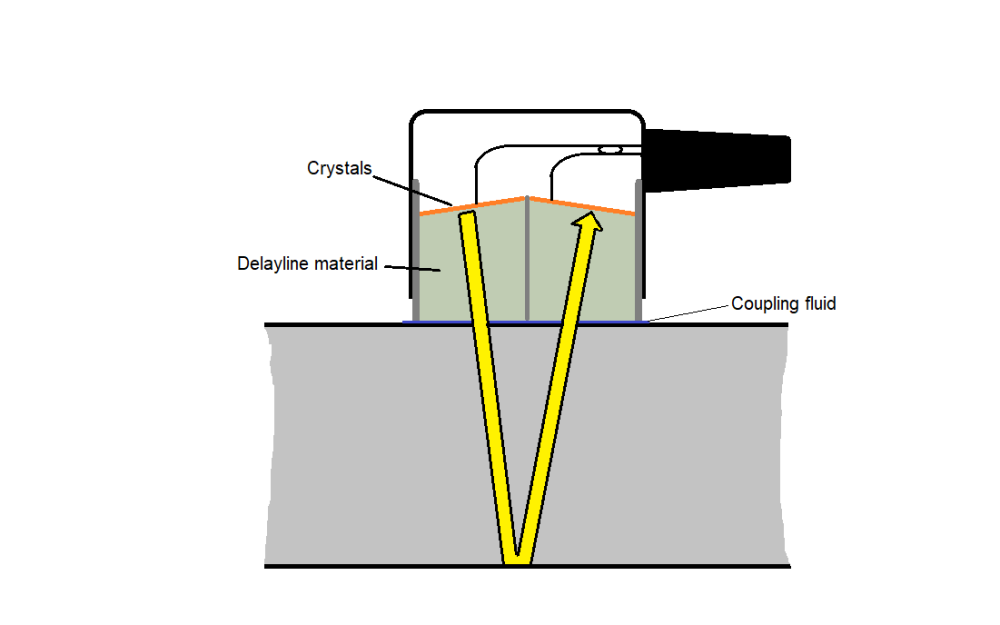

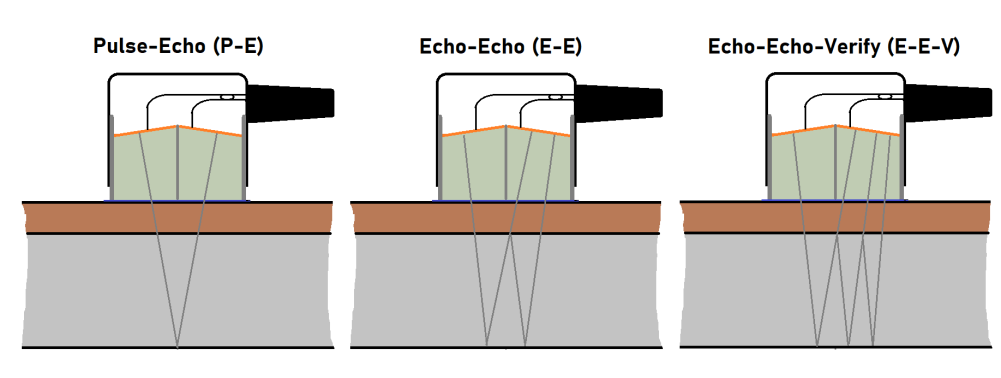

Pulse-Echo-Messungen: Messmodus, bei dem ein Messkopf ein Ultraschallsignal durch das Material sendet, bis es von der Rückwand zurückprallt. Das Echo wird vom Messkopf empfangen und die Laufzeit wird gemessen. Wenn das Material beschichtet ist, wird die Beschichtung in die Wanddicke einbezogen, da die Messung zwischen dem Messkopf und der Rückwand erfolgt und alles dazwischen misst. Echo-Echo-Messungen: Misst die Zeit zwischen dem ersten und zweiten Echo, wodurch die Beschichtung eliminiert wird, da nur das Basiswandmaterial gemessen wird. Echo-Echo-Messungen erfordern eine hochdämpfende Sonde und es gibt Einschränkungen für die minimale und maximale Wanddicke im Vergleich zu Pulse-Echo-Messungen. Echo-Echo-Verify-Messungen:  Auch bekannt als Triple-Echo-Modus, verwendet er zusätzliche Echos, um die Messgenauigkeit zu bestätigen, ideal für Anwendungen, die eine sorgfältige Datenvalidierung erfordern.

Scan-Balken-Anzeige: Eine lineare grafische Linie, die grafisch Änderungen der Dickenmesswerte anzeigt. Der Skalenbereich ist vom Benutzer einstellbar, was es ideal für die Beobachtung kleiner Variationen der Materialdicken macht.

B-Scan-Anzeige: Zeigt eine querschnittliche 2D-Blockansicht der Dicke beim Scannen einer Oberfläche und bietet eine grafische Karte der Materialdicke, die von einer Seite aus gemessen wird.

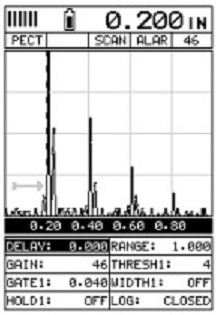

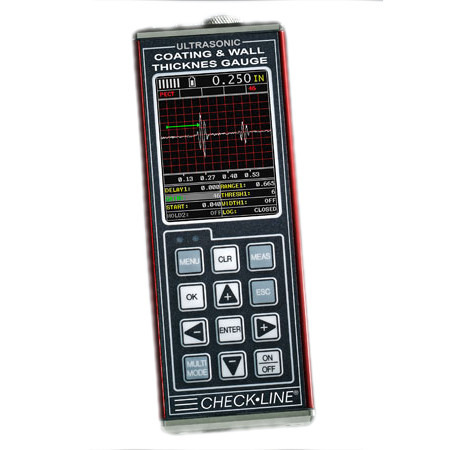

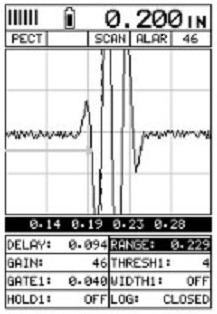

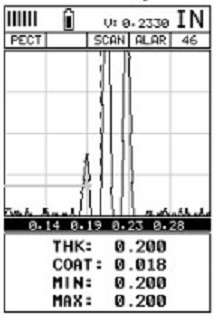

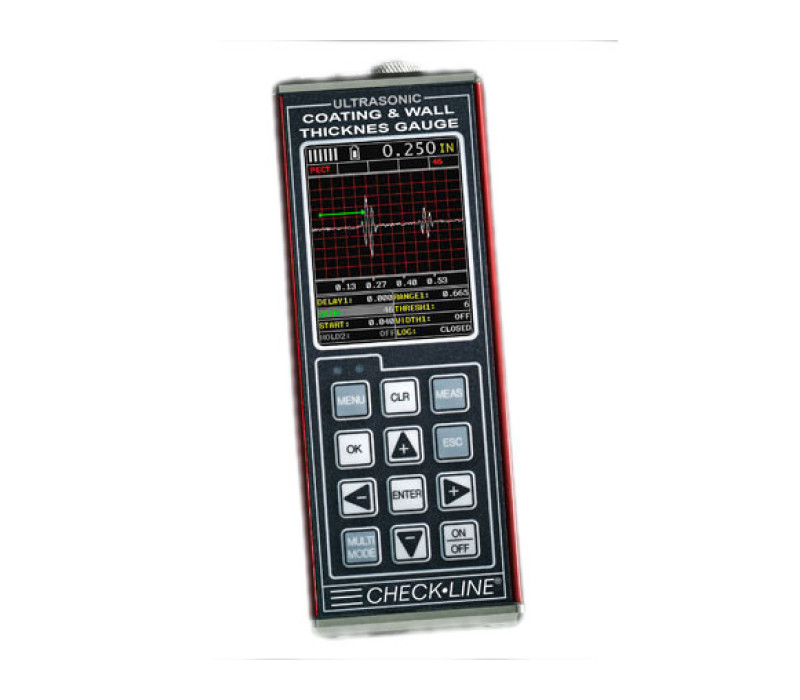

A-Scan-Anzeige: Zeigt die durch die Reflexion des Schalls erzeugte Sinuswelle, verfügbar in Vollwelle oder gleichgerichtet eingestellt auf eine positive oder negative Ansicht. Ein A-Scan ist in den Advanced- und Colour-Versionen verfügbar.

Hochgeschwindigkeits-Scan-Modus: Ermöglicht das Scannen größerer Bereiche auf einem bestimmten Testmaterial, während immer noch eine angemessene Darstellung der Dicke über den gescannten Bereich geboten wird. Mit einer maximalen Messfrequenz von 140 Hz und einer Bildwiederholfrequenz von 25 Mal pro Sekunde.

Grenzwertalarmmodus: Legt einen oberen Hi/Lo unteren Bereich fest, verwendet zu überprüfen, ob ein Material innerhalb eines definierten Dickenbereichs liegt. Ein hörbares und/oder visuelles Signal kann gegeben werden, wenn eine Messung einen eingestellten Grenzwert überschreitet.

Differentialmodus: Die Option, einen Nennwert einzustellen, entsprechend dem, was die erwartete Dicke sein sollte, das Display zeigt die +/- Differenz vom eingegebenen Nennwert an.

Verstellbare Verstärkung:Die Verstärkung oder Verstärkung der zurückkehrenden Echos kann manuell oder automatisch (AGC) eingestellt werden, was es erleichtert, eine gute Messung in Materialien zu erstellen, die schwieriger zu messen sind.

Gates: Ein Gate ist ein einstellbarer Marker in der Zeitachse einer Messung, der zur Bewertung spezifischer Teile des Echosignals des getesteten Materials verwendet wird. Es hilft, sich auf einen Bereich zu konzentrieren und falsche Echos zu überspringen, die die Messung stören. Die TI-CMX-Serie ist mit bis zu 3 Gates ausgestattet, die fein abgestimmt werden können, um eine Vielzahl von Anwendungen zu berücksichtigen.
