Unterwasser-Ultraschallwandler
Gespezialisierte Messköpfe für Unterwasseranwendungen
Wichtiger Hinweis: Die Unterwasser-Messkopfmodelle TI-25-UW-50, T-074-2906 und T-074-9906 sind jetzt Teil der Serie Ultraschall-Unterwasser-Messköpfe. Alle Spezifikationen, Vergleiche und Preise für diese Serie werden unten bereitgestellt.
Das Sortiment an Einzel- und Dual-Element-Unterwasser-Messköpfen von Checkline ermöglicht genaue Dickenmessungen von Materialien wie Stahl, Aluminium, Glas und Kunststoffen untergetauchten Bedingungen. Diese Messköpfe sind für die Verwendung mit der TI-UMX-Serie von Unterwasser-Dickenmessgeräten optimiert, sind aber auch mit den meisten anderen Ultraschall-Dickenmessgeräten kompatibel. Da Standardmessgeräte nicht untertauchbar sind, bleibt das Gerät über der Wasserlinie, während nur der Messkopf unter Wasser platziert wird.

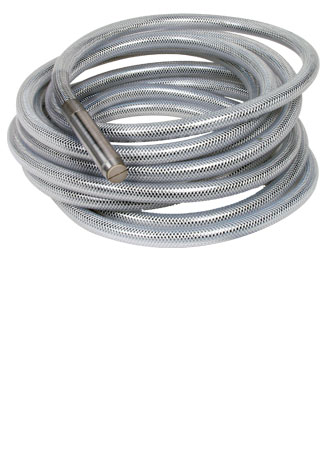

Diese Messköpfe mit 1/2" Durchmesser sind mit einem oder zwei Kristallen erhältlich und verfügen über eine robuste, verkapselte Steckverbindung mit oberem Eintritt, was sie für Anwendungen unerlässlich macht, die genaue Dickenmessungen unter der Wasseroberfläche erfordern.
Wesentliche Merkmale:
- Multiple Frequenzoptionen: Erhältlich von 2,25 bis 5 MHz, ideal zur Erkennung von Defekten und Beurteilung der strukturellen Integrität von untergetauchten Materialien.
- Einzel- oder Dual-Element: Sowohl in Einzel- als auch in Dual-Element-Ausführungen erhältlich, um verschiedene Anwendungen und Messgerätetypen zu berücksichtigen.
- Speziell für Untertauchung konzipiert: Zuverlässige Funktion in Unterwasserumgebungen, was sie wertvoll für maritime und aquatische Infrastrukturprojekte macht.
- Robuste Bauweise: Verkapseltes Design gewährleistet Zuverlässigkeit und Langlebigkeit unter anspruchsvollen Wasserbedingungen.
- Optionen mit hoher Dämpfung: In HD- und CT-Versionen erhältlich, geeignet für Echo-Echo-Messungen und für die Verwendung mit der TI-CMX-Serie bei der Messung von Unterwasser-Beschichtungsdicke.
Wesentliche Vorteile:
- Genaue Unterwassermessungen: Bietet konsistente, zuverlässige Ablesungen, die für Sicherheitsinspektionen und die Wartung von Unterwasserstrukturen entscheidend sind.
- Zuverlässig unter rauen Bedingungen: Speziell für anspruchsvolle Umgebungen entwickelt, liefert zuverlässige Daten, wo andere Geräte möglicherweise versagen.
- Vielseitige Anwendungen: Ideal für Inspektionen von Schiffsrümpfen sowie für Unterwasserleitungen, Kabel und strukturelle Bewertungen.
- Verlängerte Lebensdauer: Gebaut für Haltbarkeit beim Unterwassereinsatz, reduziert Wartungskosten und verlängert die betriebliche Lebensdauer.
Kontaktieren Sie uns für weitere Informationen oder um eine Bestellung aufzugeben. Unser Team hilft Ihnen bei der Auswahl des richtigen Messkopfs für Ihre Unterwasser-Messanwendungen und gewährleistet Präzision und Effektivität in jedem Projekt.
| Teilnummer | Typ Sonde | Frequentie | Durchmesser | Kennlinie der Sonde | Dämpfung* |
|---|---|---|---|---|---|
| T-9441-1809 | Einzelnes Element | 2.25 MHz | 1/2" | Unter Wasser | S |
| T-074-9906 | Doppeltes Element | 3.5 MHz | 1/2" | Unter Wasser, durch Beschichtung | S |
| T-174-9700 | Doppeltes Element | 3.5 MHz | 1/2" | Unter Wasser, durch Beschichtung | HD |
| T-174-9700-20FT | Doppeltes Element | 3.5 MHz | 1/2" | Unter Wasser, durch Beschichtung, 6 m kabel | HD |
| T-074-2006 | Doppeltes Element | 5 MHz | 1/2" | Unterwasser, 15m Kabel | S |
| T-9441-2809 | Einzelnes Element | 5 MHz | 1/2" | Unter Wasser | S |
| T-074-2906 | Doppeltes Element | 5 MHz | 1/2" | Unter Wasser | CT |
| T-074-2906-50FT | Doppeltes Element | 5 MHz | 1/2" | Unterwasser, 15m Kabel | CT |
| T-174-2006 | Doppeltes Element | 5 MHz | 1/2" | Unter Wasser | S |
| TI-CMX-UW-50 | Doppeltes Element | 5 MHz | 1/2" | Unterwasser, 15m Kabel | CT |
| TI-25-UW-50 | Doppeltes Element | 5 MHz | 1/2" | Unterwasser, 15m Kabel | S |
* Arten der Dämpfung: S Ungedämpfte Standardsonde CT Gepolsterte Schichtdickensonde, verwendet mit CMX-Messgeräten zur Messung der Schichtdicke HD Schallwandler mit hoher Dämpfung für Echo-Echo-Messungen (durch Farbe hindurch) |
|||||
Abmessungen
Die Unterwasserschallköpfe haben ein kompaktes, robustes Design, das für Unterwasserinspektionen optimiert ist:
- Das Gehäuse ist 107,4 mm lang, hat einen Durchmesser von 19 mm und eine Front von 17,4 mm.
- Der Anschlussbereich beträgt 8,5 mm und sorgt für eine sichere Verbindung an der Oberseite.
Diese Sonden sind als Einzel- und Doppelelementversionen mit einem Nenndurchmesser von 17,4 mm erhältlich und eignen sich für zuverlässige Dickenmessungen in Unterwasserumgebungen.
TI-UMX2 Unterwasser Wanddickenmessgerät Ultraschall
- Wasserfestes Gehäuse für bis zu 300 Metern
- Resolution von 0,01 mm. Maßeinheit wählbar zwischen Zoll oder Millimetern.
- Integrierter Datenspeicher für bis zu 5000 Messungen, Einstellungen oder Wellenformen mit fortlaufendem oder tabellarischem Format
Mehr Details
TI-007X Serie Präzisions-Ultraschall-Wanddickenmessgeräte der
- Messmodi: Schnittstellen-Echo (I-E), Echo-Echo (E-E) und Kunststoffe (PLAS)
- Scanmodus: Erfasst 100 Messwerte pro Sekunde; zeigt den während des Scannens ermittelten Mindestwert an
- Einstellbare Verstärkung: Fünfstufige Verstärkungsanpassung für optimierte Messungen bei schwierigen Materialien
Mehr Details
TI-CMX Serie Ultraschall-Beschichtungs- und Wanddickenmessgeräte
- Verfügbare Modelle: Wählen Sie aus vier Versionen: TI-CMX (Standard), TI-CMXDL (Datenprotokollierung), TI-CMXDLP (A-Scan) und TI-CMXDLP-C (Farbdisplay mit A-Scan).
- Vielseitige Messmöglichkeiten: Misst sowohl die Wand- als auch die Beschichtungsdicke zusammen oder separat und unterstützt mehrere Prüfmodi.
- Stabilitäts-/Wiederholbarkeitsanzeige: Eine visuelle Anzeige mit sechs Strichen (volle Anzeige = stabiles Signal)
Mehr Details
Zubehör
CF-AN Ultraschall-Kopplungsmittel
- Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
- Verschiedene Größen, größere Mengen auf Anfrage verfügbar
Mehr Details
Bestellen
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
