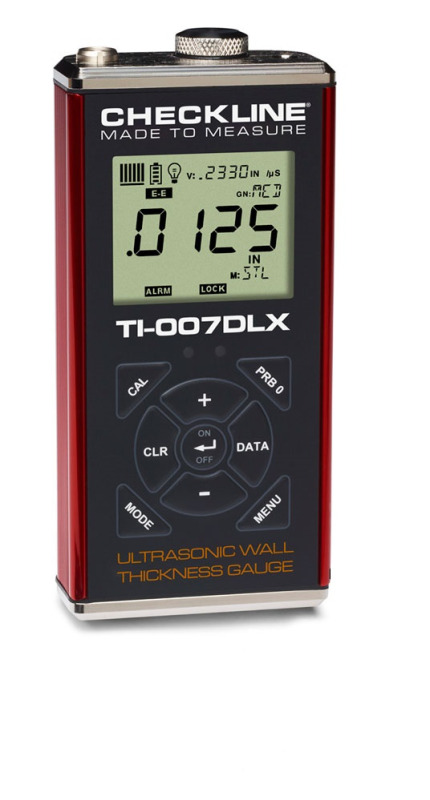

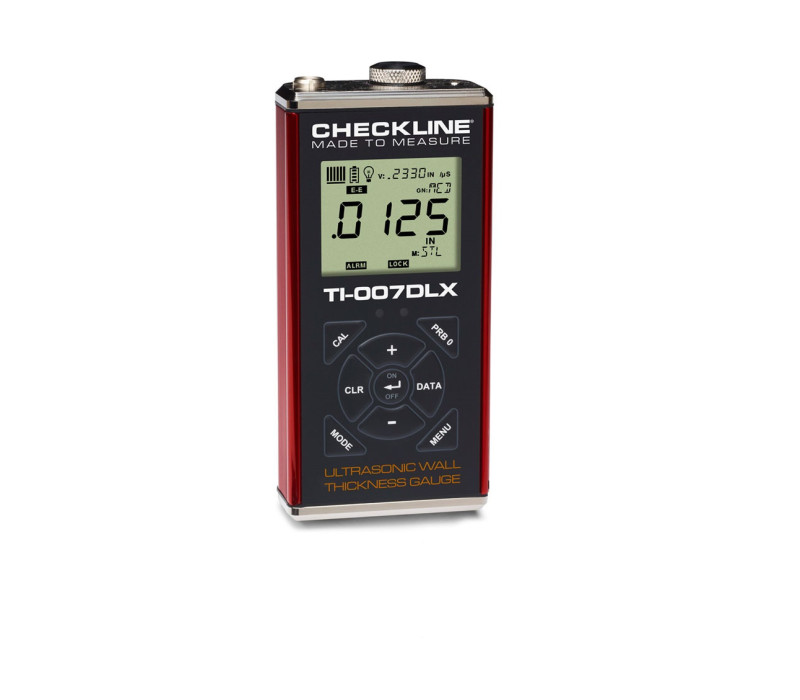

Präzisions-Ultraschall-Wanddickenmessgeräte der Serie TI-007X
Die TI-007X-Serie von Checkline ist eine hochpräzise Reihe von Ultraschall-Wanddickenmessgeräten, entwickelt für dünne Materialien, anspruchsvolle Oberflächen und kritische Anwendungen. Mit Messmöglichkeiten ab 0,15 mm und einer Auflösung bis zu 0,001 mm sind diese Messgeräte ideal für Präzisionsfertigung, Qualitätskontrolle und Forschungsumgebungen.
Erhältlich in zwei Versionen—TI-007X und TI-007DLX—kombiniert diese Serie Haltbarkeit, intuitive Bedienung und erweiterte Funktionalität. Das DLX-Modell verfügt über Onboard-Speicher und USB-Konnektivität für nahtloses Datenmanagement.
Wesentliche Merkmale (je nach Modell unterschiedlich):
- Weites Messbereich: Von 0,15 mm bis 915 mm je nach Prüfkopf, geeignet für ein breites Anwendungsspektrum.
- Hohe Auflösung: Bietet Präzision bis zu 0,001 mm für Dünnwandmessungen und Oberflächenfehlerdetektion.
- Mehrere Messmodi: Umfasst Interface-Echo (I-E), Echo-Echo (E-E) und Kunststoffmodus (PLAS) für optimale Ergebnisse auf verschiedenen Materialien.
- Scan-Modus: Erfasst bis zu 100 Messungen pro Sekunde; zeigt den niedrigsten Wert für maximale Kontrolle beim Schlepp-Scannen.
- Datenspeicher (nur DLX): Speichert bis zu 10.000 Messungen in 40 Chargen mit je 250 Einträgen.
- USB-Ausgang (nur DLX): Einfacher Dateitransfer, wird direkt als Speichergerät erkannt—keine spezielle Software erforderlich.
Wesentliche Vorteile:
- Schnelle & präzise Einrichtung: Automatische Kalibrierung mittels einer Musterprobe mit bekannter Dicke mit automatischer Schallgeschwindigkeitsberechnung.
- Visuelle Klarheit: Großer, hintergrundbeleuchteter LCD-Bildschirm mit Live-Anzeige und gespeicherter letzter Messung für effiziente Arbeitsabläufe.
- Zuverlässig in anspruchsvollen Umgebungen: IP65-klassifiziertes Gehäuse aus stranggepresstem Aluminium gewährleistet Widerstandsfähigkeit gegen Staub und Wasser.
- Zertifizierte Genauigkeit: Lieferung mit NIST-rückverfolgbarem Kalibrierzertifikat.
- Verlängerte Garantie: Bis zu 5 Jahre Abdeckung für langfristige Sicherheit.
Dieses kompakte, aber leistungsstarke Gerät ist die ideale Lösung für Fachleute, die zuverlässige, hochauflösende Messungen an einer Vielzahl von Materialien benötigen—Metallen, Kunststoffen und mehr. Die TI-007X-Serie liefert die Genauigkeit und Widerstandsfähigkeit, die in modernen industriellen und Forschungsanwendungen erforderlich sind.
Kontaktieren Sie uns, um herauszufinden, welche Version des TI-007X am besten zu Ihren Messanforderungen passt.
Merkmale
- Messmodi: Schnittstellen-Echo (I-E), Echo-Echo (E-E) und Kunststoffe (PLAS)
- Scanmodus: Erfasst 100 Messwerte pro Sekunde; zeigt den während des Scannens ermittelten Mindestwert an
- Einstellbare Verstärkung: Fünfstufige Verstärkungsanpassung für optimierte Messungen bei schwierigen Materialien
- Benutzerdefinierte Kalibrierung: Automatische Geschwindigkeitsanpassung basierend auf der Probendicke; benutzerdefinierte Geschwindigkeiten können gespeichert werden
- Anzeige: Großes hintergrundbeleuchtetes LCD-Display mit Speicher für den letzten Messwert
- Auflösung: 0,001 mm für hochpräzise Dickenmessung
- Umweltschutz: IP65-zertifiziertes Aluminiumgehäuse für Wasser- und Staubbeständigkeit
- PC-Anschluss: USB-Ausgang für direkte Dateiübertragung ohne Software (nur TI-007DLX)
- Datenprotokollierung: Speichert bis zu 10.000 Messwerte in 40 Stapeln (nur TI-007DLX)
Die TI-007X-Serie wird als Komplettset geliefert mit:
- TI-007X oder TI-007DLX Wanddickenmessgerät,
- Messköpf: T-402-5507 1/4" 15 MHz mit Verzögerungsleitungsspitze,
- 120-ml-Flasche Kopplungsgel,
- 2 AA-Batterien,
- NIST-rückführbares Kalibrierungszertifikat,
- Bedienungsanleitung,
- USB-C-Datenübertragungskabel (nur TI-007DLX),
- alles in einem mit Schaumstoff ausgekleideten Kunststoffkoffer.
Eine Datenübertragungssoftware ist nicht erforderlich – das Gerät wird als USB-Laufwerk für den direkten Dateizugriff erkannt.
Optionales USB-C-Kabel:
Für das Modell TI-007X ist das USB-C-Kabel als optionales Zubehör erhältlich.

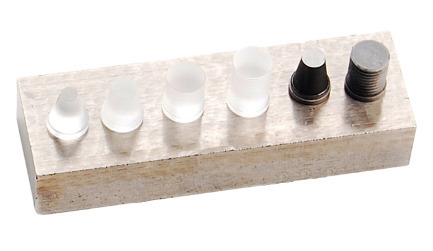

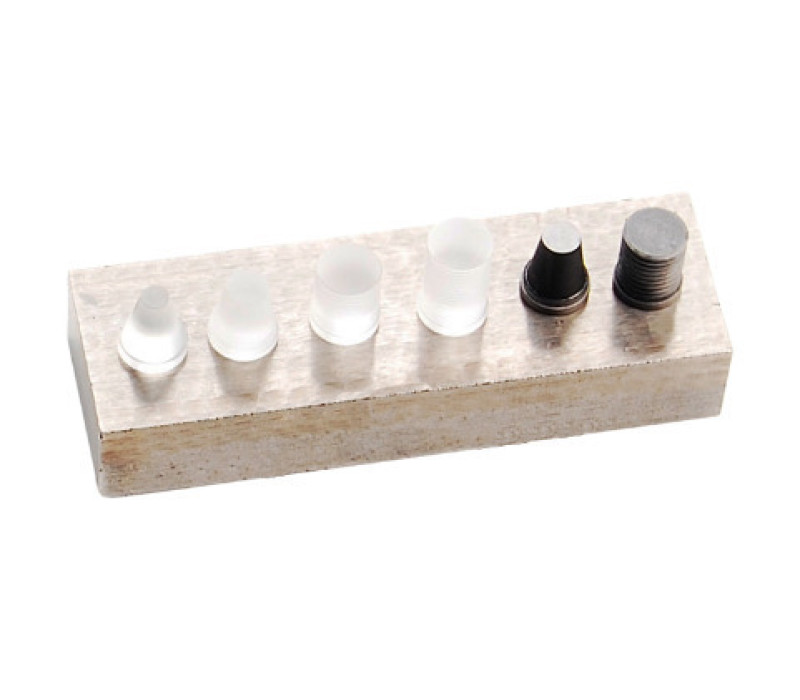

| P/N | Beschreibung | Standard / Optional | Bild |
|---|---|---|---|
| F-000-7102 (formerly X-231-0000) | 1/4" x 3/8" Acrylspitze für Metalle – kurze Verzögerungsleitung | Standard |  |
| F-000-7103 (formerly X-241-0000) | 1/4" x 1/2" Acrylspitze für Metalle – lange Verzögerungsleitung | Standard |  |
| X-633-0000 | 1/4" x 3/8" Graphitspitze für dünne Kunststoffe – kurze Verzögerungsleitung | Optional |  |
| X-532-0000 | 3/16" konische Acrylspritze – geeignet für gekrümmte oder eingeschränkte Oberflächen | Optional |  |
| X-132-0000 | 1/8" konische Acrylspritze –ideal für kleine Flächen | Optional |  |
| X-533-0000 | 3/16" konische Graphitspitze für Kunststoffe (Kunststoffmodus erforderlich) | Optional |  |
Hinweis: Für den Einsatz im Kunststoffmodus werden Graphit-Verzögerungsleitungsaufsätze empfohlen, um eine genaue Messung bei Materialien mit geringer Geschwindigkeit wie Kunststoffen zu gewährleisten.. |
|||
 | Kleinster konvexer Krümmungsradius | 8.89 mm |
| Kleinster konkaver Krümmungsradius | 76.2 mm | |
 | Minimale Bauhöhe | 25.0 mm |
 | Minimaler Durchmesser Messfläche | 3.8 mm |
 | Dünnste Substratdicke - F | N/A |
| Dünnste Substratdicke - NFe | N/A |
Ähnliche Produkte
TI-PVX Präzises Ultraschall Wanddickenmessgerät mit A/B-Scan
- Automatische Verstärkungskontrolle für mehrfache Echos und Farbmessungen.
- Mehrere Kalibrierungsoptionen: Einpunkt, Zweipunkt, oder Auswahl aus Materialliste.
- 16 Werkseinstellungen und 48 benutzerdefinierte Einstellungen, die für spezielle Anwendungen eingestellt werden können.
Mehr Details
Wanddickenmessgeräte der Serie TI-25
- Durchbeschichtungsfunktion:Verfügbar bei Echo-Echo-Modellen (TI-25MXT, TI-25DLXT) für genaue Messungen unter Beschichtungen, ohne diese entfernen zu müssen.
- Speicher und Datenprotokollierung:Die Modelle DLX und DLXT verfügen über einen integrierten Speicher, der bis zu 10.000 Messwerte speichern kann.
- Stabilitäts-/Wiederholbarkeitsanzeige:Das LCD-Display verfügt über ein sechsstelliges Balkendiagramm, das Echtzeit-Feedback zur Signalqualität liefert.
Mehr Details
TI-CMXDLP Ultraschall Wand- und Schichtdickenmessgerät mit Datenspeicher
- Automatische Erkennung der Sonde und Nullung der Sonde im automatischen Modus oder manuell.
- Der Differential Mode ermöglicht dem Benutzer einen angezielten Dickenwert einzustellen und so die Abweichungen vom gewünschten Wert und des aktuellen Wertes anzuzeigen.
- 64 benutzerdefinierte Voreinstellungen können gespeichert und benannt werden
Mehr Details
Zubehör

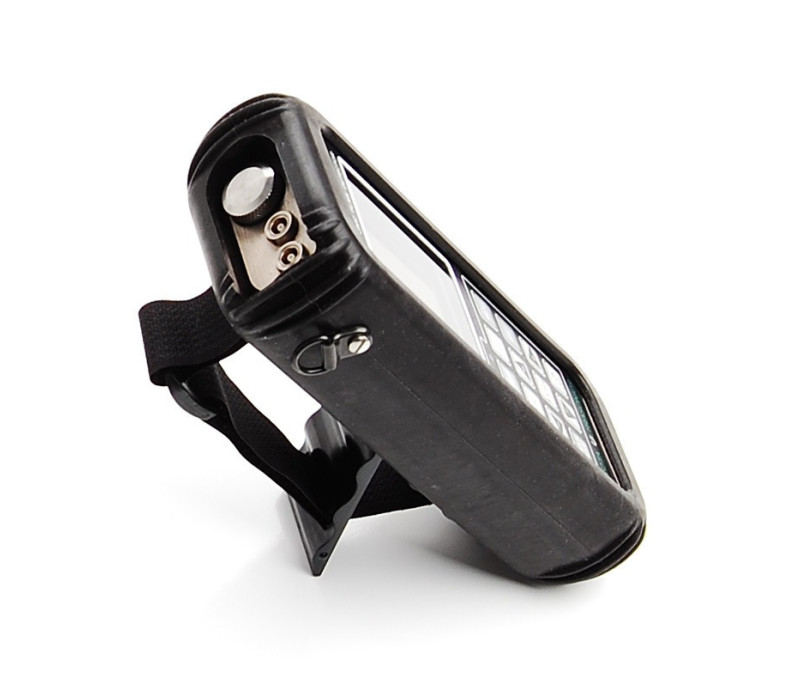

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse
- Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
- Hand- und Schulterschlaufe
- Schützt zuverlässig vor versehentlicher Beschädigung
Mehr Details
TI-SB Kalibrierblock mit NIST Zertifikat
- Prüfblock zum Kalibrieren von Ultraschall-Wanddickenmessgeräten
- Inklusive NIST Kalibrierungszertifikat und Testdaten
- 3 verschiedene Größen erhältlich
Mehr Details
TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl
- Prüfblock aus Stahl zur einfachen Überprüfung Ihres Ultraschall-Wanddickenmessgeräts
- 2 verschiedene Größen erhältlich.
Mehr Details
CF-AN Ultraschall-Kopplungsmittel
- Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
- Verschiedene Größen, größere Mengen auf Anfrage verfügbar
Mehr Details
Wiederaufladbare Li-Ion-AA-Batterien über USB auf USB-C
- Li-Ion-Akku
- Stabile Spannung von 1,5 V über 95 % der Laufzeit
- Aufgeladen über das USB-zu-USB-C-Kabel
Mehr Details
Spezifikationen
| Messbereich: | 0,15 – 25,4 mm mit Standard-Verzögerungsleitungs-Sonde |
| Auflösung: | Wählbar zwischen 0,001 mm oder 0,01 mm |
| Geschwindigkeitsbereich: | 305 - 18,542 m/s |
| Standard-Sonde: | 1/4" 15-MHz-Einzelelement-Sonde mit Verzögerungsspitze und integriertem Kabel (Modell T-402-5507) |
| Optionale Sonden: | Kompatibel mit verschiedenen Einzelelement-Verzögerungsleitungs- und Kontaktsonden (5 – 20 MHz) |
| Sondenkabel: | 1,2 m Länge mit Microdot-/Lemo-00-Stecker |
| Anzeige: | Multifunktions-LCD mit 7-Segment-Ziffern und einstellbarer Hintergrundbeleuchtung |
| Einstellungen für Hintergrundbeleuchtung: | ON-/OFF-/AUTO-Modi mit drei Intensitätsstufen (niedrig, mittel, hoch) |
| Aktualisierungsrate der Anzeige: | 10 Hz (10 Aktualisierungen pro Sekunde) |
| Verstärkungsregelung: | Automatische zeitabhängige Verstärkung (TDG) mit manueller Übersteuerung |
| Impulswiederholungsfrequenz: | 200 Hz (200 Impulse/Sekunde) |
| Datenspeicherung: | 10.000 Messwerte in 40 Chargen zu je 250 (nur TI-007DLX) |
| Datenausgabe: | USB-Schnittstelle (Kabel im Lieferumfang des TI-007DLX enthalten) |
| Einheiten: | Wählbar in Millimetern (mm) oder Zoll (inch) |
| Betriebstemperatur: | -30°C bis +75°C |
| Stromversorgung: | 2x AA 1,5 V Alkalibatterien, 1,2 V NiCd-Batterien oder 1,5 V Lithiumbatterien (wiederaufladbare Batterien werden unterstützt) |
| Batterielebensdauer: | Ca. 35 Stunden (Alkalibatterien), 18 Stunden (NiCd-Batterien) |
| Gehäuse: | Robustes stranggepresstes Aluminium mit vernickelten Aluminiumendkappen und Dichtungsabdichtung |
| Abmessungen: | 64 x 131 x 32 mm |
| Tastatur: | Versiegelte Membrantastatur |
| IP-Schutzart: | IP65 – Schutz vor Staub und Wasser |
| Gewicht: | 308 Gramm (nur Gerät) |
| Versandgewicht: | 1.5 kg |
| Zertifizierung: | Lieferung mit NIST-rückführbarem Zertifikat, konform mit MIL-STD-45662A |
| Garantie: | 5 Jahre für das Messgerät / 90 Tage für den Messköpf |
