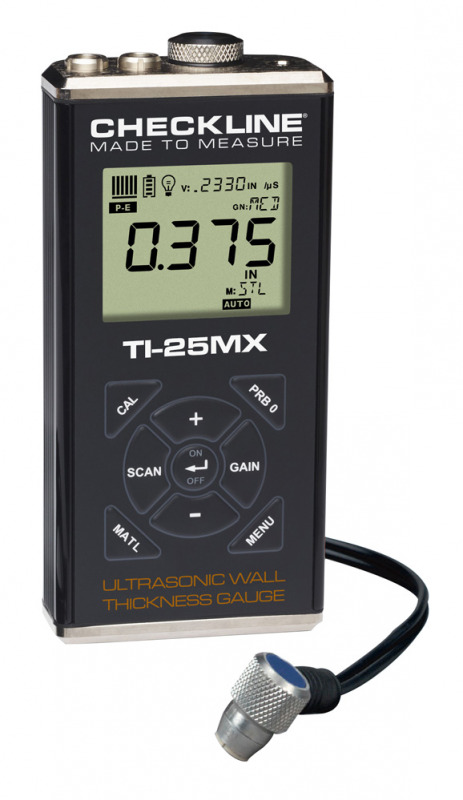

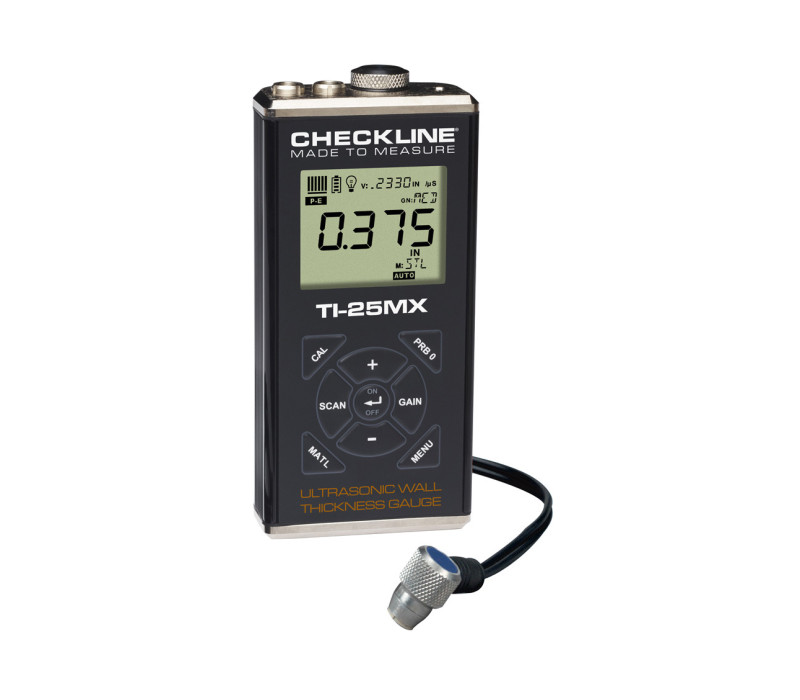

TI-25MX justierbares Ultraschall-Wandstärkenmessgerät


Hergestellt in USAGesamtmessbereich (abhängig vom Material und Prüfkopf):
0.63 - 914.4 mm

Messbereich auf Stahl (mit Standard-Prüfkopf T-102-3300):
0.63 - 150.0 mm

Das TI-25MX ist ein leistungsfähiges Ultraschall-Wandstärkenmessgerät aus stranggepresstem Aluminium, gefertigt um selbst rauen Industrieumgebungen standzuhalten. Das Gehäuse ist stoßfest und gegen Umwelteinflüsse versiegelt (IP65). Der Prüfkopf des TI-25MX ist wasserdicht und kann unter Wasser getaucht werden.
Da wir tiefes Vertrauen in die Qualität unserer TI-Serie haben sind diese mit einer 5-Jahres-Garantie ausgestattet.
Typische Anwendung sind die zerstörungsfreie Überprüfung von Korrosion & Lochfraß an Rohren, Tanks, Kesseln, Glas und viele weitere Anwendungen.

Das TI-25MX verbindet die besten Funktionen des TI-25SX, wie z.B. die Möglichkeit der Auswahl aus 8 voreingestellten Schallgeschwindigkeiten, sowie zwei programmierbare Schallgeschwindigkeiten und die freie Anpassung der Schallgeschwindigkeit über das Keyped mit der Kalibrierung des Gerätes auf ein Muster mit bekannter Dicke. Ergänzend kann eine 2-Punkt Kalibrierung von zwei Mustern mit bekannter Dicke vorgenommen werden um die Genauigkeit über eine große Bandbreite zu verbessern. Die optimale Schallgeschwindigkeit wird automatisch berechnet um die beste Genauigkeit und Linearität zu gewährleisten.

Die voreingestellten Materialien sind:

  • Stahl 4340
  • Edelstahl 303
  • Aluminium 2024
  • Gusseisen
  • Plexiglas
  • PVC
  • Polystyrol
  • Polyurethan
  • Benutzerdefiniert 1
  • Benutzerdefiniert 2


Durch die direkt am Gerät von 305 - 18.542 m/s justierbare Schallgeschwindigkeit lassen sich die Wandstärken von mehr als 40 Materialien schnell und präzise ermitteln. Der Messbereich: 0.63 - 150 mm (bis zu 914mm abhängig vom Prüfkopf und Material) bei einer Auflösung von 0,01 mm macht das TI-25MX zum absoluten "Allround-Talent".

Das TI-25MX bietet neben einem Modus für Einzelmessungen auch einen Oberflächenscan. Im Scan-Modus kann der Prüfkopf über eine große Oberfläche geführt werden. Der kleinste während dem Scan erfasste Messwert wird dann auf dem Display ausgegeben.

Durch das schlichte Design und die klare Menüführung  eignet sich dieses Wandstärkenmessgerät ebenso für erfahrene, wie unerfahrene Anwender.




Merkmale
  • Messbereich:
    0.63 - 150 mm (mit Standard-Prüfkopf auf Stahl)
    0.63 - 914 mm(abhängig vom Prüfkopf und Material)
  • Auflösung: 0.01 mm
  • Messeinheit umschaltbar zwischen mm und Inch
  • 2-Punkt Kalibrierung auf Muster bekannter Dicke für höchste Genauigkeit und Linearität
  • Justierbarer GAIN (Verstärkung) für Feineinstellung bei schwierigen Materialien und Anwendungen
  • Oberflächenscan mit 100 Messungen pro Sekunde
  • Hintergrundbeleuchtetes LCD Display mit erweiterten Informationen
  • Statusbalken gibt Auskunft über die Stabilität der Messung
  • Pulse-Echo Messung
  • Inklusive NIST rückführbarem Kalibrierzertifikat
  • Versiegeltes Membranbedienpanel widerstandsfähig gegen Wasser- und Erdölprodukte
  • IP65 klassifiziert
  • 5 Jahre Garantie

Basis Anwendung


Typische Anwendungen
Typische Anwendungen

Zusatzfunktionen

Nullung:
Automatische oder manuelle Nullung des Prüfkopfs

Prüfkopf Durchmesser:
Geben Sie den Prüfkopfdurchmesser an für eine erhöhte Linearität.

Hochgeschwindigkeits-Oberflächenscan:
Gibt den geringsten Wert aus, der während einer Scannung mit 100 Hz erfasst wird.

2-Punkt Kalibrierung:
Ermittelt automatisch die korrekte Schallgeschwindigkeit anhand einer Kalibrierung auf 2 Muster mit bekannter Dicke.


Messgrenzen
Minimum Radius for Convex SurfacesMinimum Radius for Convex Surfaces8.89 mm
Minimum Radius for Concave Surfaces76.2 mm
Minimum HeadroomMinimum Headroom25.0 mm
Minimum Sample DiameterMinimum Sample Diameter3.8 mm

Lieferumfang

Das TI-25MX wird als Komplettset geliefert. Das Set besteht aus:

  • TI-25MX Wanddickenmessgerät
  • Ultraschall-Prüfkopf T-102-3300 1/4", 7.5 MHz Dual-Element
  • 120ml Kopplungsflüssigkeit
  • NIST rückführbarem Kalibrierzertifikat
  • 2 AA Batterien
  • Bedienungsanleitung

Alles geliefert in einem schaumstoffgefütterten Kunststofftragekoffer.



Zubehör

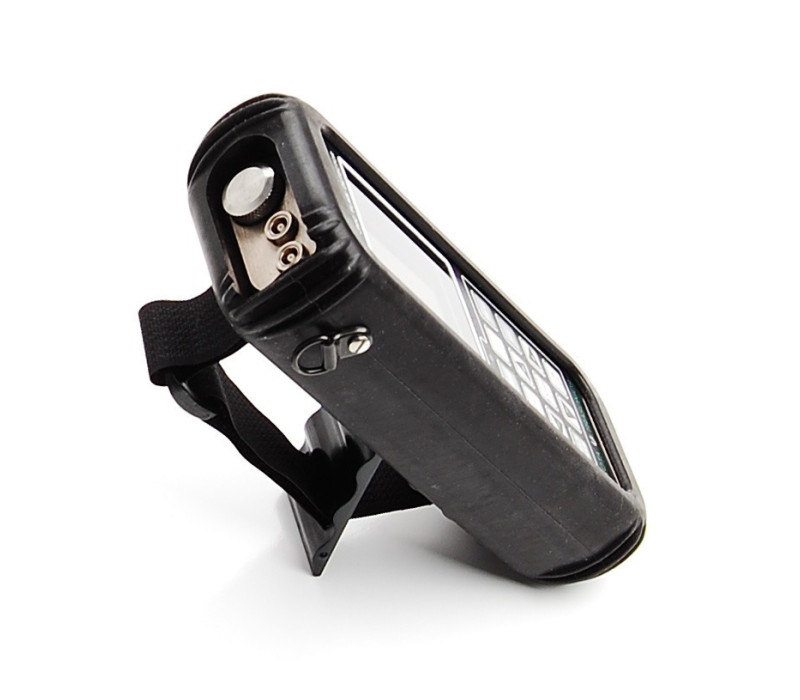

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse


  • Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
  • Hand- und Schulterschlaufe
  • Schützt zuverlässig vor versehentlicher Beschädigung

Mehr Details

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse 127313

Wiederaufladbare Li-Ion-AA-Batterien über USB auf USB-C


  • Li-Ion-Akku
  • Stabile Spannung von 1,5 V über 95 % der Laufzeit
  • Aufgeladen über das USB-zu-USB-C-Kabel

Mehr Details

Wiederaufladbare Li-Ion-AA-Batterien über USB auf USB-C 127554

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte


Prüfköpfe für Wanddickenmessungen - große Auswahl. Single-Element Prüfköpfe und Dual-Element Prüfköpfe, sowie Prüfköpfe für Sonderanwendungen.

Mehr Details

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte 0

TI-V-BLOCK Messfühler-Halter


  • Der V-Block Messfühler-Halter ermöglicht dem Benutzer viel Kontrolle und Wiederholbarkeit beim Messen von Röhren und anderen kurvigen Materialien.

Mehr Details

TI-V-BLOCK Messfühler-Halter 126200

Kategorie Zubehör für Wanddickenmessgeräte


Hier finden Sie ein passendes Zubehör für unsere Ultraschall-Wanddickenmessgeräte wie Kopplugsflüssigkeit, Kalibrierblöcke, Schutztaschen und Datenkabel.

Mehr Details

Kategorie Zubehör für Wanddickenmessgeräte 0

Spezifikationen
Messbereich mit Standard-Prüfkopf:0.63 - 150 mm (mit Standard-Prüfkopf T-102-3300 auf Stahl)
Gesamtmessbereich:0.63 - 914 mm(abhängig vom Prüfkopf und Material)
Auflösung:0,01 mm
Messmodus:Pulse-Echo (P-E)
Schallgeschwindigkeit:Einstellbar von 305 - 18.542 m/s
Display: -Großes LCD Display mit 4.5 Stellen je 1,3 cm hoch
-einstellbare Hintergrundbeleuchtung
-Durch Unterteilung in einzelne Segmente übersichtliche Wiedergabe erweiterter Informationen
Display Aktualisierungsrate:10 Hz
Pulsrate:200 Hz (200 Pulse/Sek)
Gain: 40-52 dB Bereich in 3dB Schritten
Prüfkopf (standard):T-102-3300 1/4", 7.5 MHz Dual-Element Prüfkopf
Kontaktfläche 5/8" (17mm) aus PEEK (Polyethylethylkytone)
Prüfkopf (optional):1 - 10 MHz, 3/16" bis 1 inch
Prüfkopf Kabel:1,2m langes wasserdichtes Kabel mit unpolarisierten Anschlüssen
Messeinheiten:Auswählbar mm und Inch
Stromversorgung:2x AA-Batterien (aufladbare Batterien können verwendet werden)
Batteriedauer:45 Stunden kontinuierliche Nutzung
Temperaturgrenzen:Umgebung: -30 - 75°C
Material: -20 - 100°C
Prüfköpfe für höhere Temperaturen erhältlich
IP-Schutzklasse:IP65
Gehäuse:Stranggepresstes Aluminiumgehäuse mit Nickel beschichteten Endkappen (Dichtung versiegelt)
Abmessungen:63,5 x 31,5 x 131,3mm (LxBxH)
Gewicht: 308 Gramm
Zertifizierungen:NIST rückführbar und MIL-STD-45662A
CE-Zertifiziert
Garantie:Gerät: 5 Jahre
Prüfkopf: 90 Tage

Bestellen
Produkte

Produkt
Preis
Menge
136622
TI-25MX Ultraschall Wanddickenmessgerät
€ 1.619,00
136942
TI-25MX-WOP Ultraschall Wanddickenmessgerät ohne Prüfkopf
€ 1.319,00

Zubehör

Produkt
Preis
Menge
136674
A-302-6002 - Protective Rubber Boot For TI-Series Small
€ 110,00
139547
Wiederaufladbare Li-Ion-AA-Batterien – 4 Stück (mit USB-zu-USB-C-Kabel)
€ 25,00
135573
CF-AN-125ml Ultraschall Koppelmittel 125ml Flasche
€ 9,95
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
