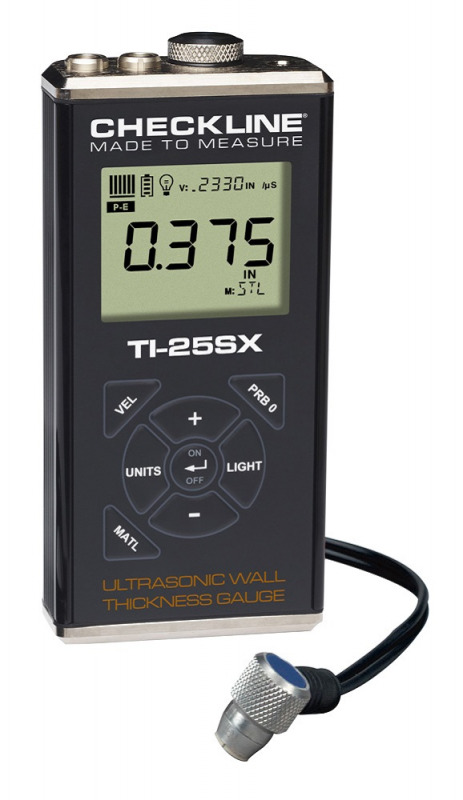

TI-25SX Ultraschall Materialdickenmessgerät


Hergestellt in USAGesamtmessbereich (abhängig vom Material und Prüfkopf):
0.63 - 914.4 mm

Messbereich auf Stahl (mit Standard-Prüfkopf T-102-3300):
0.63 - 150.0 mm

Das TI-25SX Ultraschall Materialdickenmessgerät erlaubt dem Anwender aus 8 voreingestellten Materialien zu wählen, sowie 2 benutzerdefinierte Schallgeschwindigkeiten zu speichern, um das Gerät auf ein bestimmten Materialtyp abzustimmen. Die Kalibrierungen können gesperrt werden um versehentliche Änderungen durch den Benutzer zu vermeiden.

Die voreingestellten Materialien sind:

  • Stahl 4340
  • Edelstahl 303
  • Aluminium 2024
  • Gusseisen
  • Plexiglas
  • PVC
  • Polystyrol
  • Polyurethan
  • Benutzerdefiniert 1

Merkmale
  • Messbereich:
    0.63 - 150 mm (mit Standard-Prüfkopf T-102-3300)
    0.63 - 914 mm(abhängig vom Prüfkopf und Material)
  • Auflösung: 0.01 mm
  • Manuelle Einstellung der Schallgeschwindigkeit über das Keypad
  • Auswahl aus 8 voreingestellten Materialien und Platz für 2 kundenspezifische Kalibrierungen
  • Das LCD Display stellt die folgenden Angaben zur Verfügung: Messwert, Geschwindigkeitseinstellung, Stabilitätsindikator, Batterieanzeige und Messeinheit
  • Wechselbare Messeinheiten mm oder inch
  • IP65 Klassifizierung
  • Wasserdichter Prüfkopf kann unter Wasser getaucht werden
  • Optionaler-Unterwasserprüfkopf mit 15m langem Kabel erhältlich
  • 3 Modi für die Hintergrundbeleuchtung ON/OFF/AUTO
  • 5 Jahre Garantie

Typische Anwendungen
Typische Anwendungen

Messgrenzen
Kleinster konvexer Krümmungsradius Kleinster konvexer Krümmungsradius 8.89 mm
Kleinster konkaver Krümmungsradius 76.2 mm
Kleinster konkaver Krümmungsradius Minimale Bauhöhe 25.0 mm
Minimaler Durchmesser Messfläche Minimaler Durchmesser Messfläche 3.8 mm

Lieferumfang

Die Lieferung des TI-25SX erfolgt als Komplettset:

  • TI-25SX Materialdickenmessgerät
  • Ultraschall-Prüfkopf T-102-3300 1/4", 7.5 MHz Dual Element
  • 120ml Kopplungsgel
  • NIST rückführbares Kalibrierzertifikat
  • 2 AA Batterien
  • Bedienungsanleitung

Alles wird in einem schaumstoffgefütterten Tragekoffer geliefert.



Zubehör

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse


  • Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
  • Hand- und Schulterschlaufe
  • Schützt zuverlässig vor versehentlicher Beschädigung

Mehr Details

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse 127313

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte


Prüfköpfe für Wanddickenmessungen - große Auswahl. Single-Element Prüfköpfe und Dual-Element Prüfköpfe, sowie Prüfköpfe für Sonderanwendungen.

Mehr Details

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte 1151

TI-SB Kalibrierblock mit NIST Zertifikat


  • Prüfblock zum Kalibrieren von Ultraschall-Wanddickenmessgeräten
  • Inklusive NIST Kalibrierungszertifikat und Testdaten
  • 3 verschiedene Größen erhältlich

Mehr Details

TI-SB Kalibrierblock mit NIST Zertifikat 125793

TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl


  • Prüfblock aus Stahl zur einfachen Überprüfung Ihres Ultraschall-Wanddickenmessgeräts
  • 2 verschiedene Größen erhältlich.

Mehr Details

TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl 126277

CF-AN Ultraschall-Kopplungsmittel


  • Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
  • Verschiedene Größen, größere Mengen auf Anfrage verfügbar

Mehr Details

CF-AN Ultraschall-Kopplungsmittel 126455

Spezifikationen
Messbereich: 0.63 - 150 mm (mit Standardprüfkopf T-102-3300)
0.63 - 914 mm (abhängig vom Prüfkopf und Material)
Auflösung: 0.01 mm
Messmodus: Pulse-Echo (P-E)
Schallgeschwindigkeit: Einstellbar von 305 - 18.542 m/s
8 Voreinstellungen
Pulsrate: 200 Hz (200 Pulse/Sek)
Display: -Großes LCD Display mit 4.5 Stellen je 1,3 cm hoch
-einstellbare Hintergrundbeleuchtung
-Durch Unterteilung in einzelne Segmente übersichtliche Wiedergabe erweiterter Informationen
Display Aktualisierungsrate: 10 Hz
Prüfkopf (standard): T-102-3300 1/4", 7.5 MHz Dual-Element Prüfkopf
Kontaktfläche 5/8" (17mm) aus PEEK (Polyethylethylkytone)
Prüfkopf (optional): 1 - 10 MHz, 3/16" bis 1 inch
Prüfkopf Kabel: 1,2m langes wasserdichtes Kabel mit unpolarisierten Anschlüssen
Messeinheiten: Auswählbar mm und Inch
Stromversorgung: 2x AA-Batterien (aufladbare Batterien können verwendet werden)
Batterielaufzeit: 45 Stunden kontinuierliche Nutzung
Temperaturgrenzen: Umgebung: -30 - 75°C
Material: -20 - 100°C
Prüfköpfe für höhere Temperaturen erhältlich
IP-Schutzklasse: IP65
Gehäuse: Stranggepresstes Aluminiumgehäuse mit Nickel beschichteten Endkappen (Dichtung versiegelt)
Abmessungen: 63,5 x 31,5 x 131,3mm (LxBxH)
Gewicht: 308 Gramm
Zertifizierungen: NIST rückführbar und MIL-STD-45662A
CE-Zertifiziert
Garantie: Gerät: 5 Jahre
Prüfkopf: 90 Tage

Bestellen
Produkte

Produkt
Preis
Anzahl
TI-25SX Ultraschall-Materialdickenmessgerät mit T-102-3300 Sonde
€ 1.100,00
TI-25SX Ultraschall-Materialdickenmessgerät OHNE SONDE
€ 841,00

Zubehör

Produkt
Preis
Anzahl
A-302-6002 - Gummischutzhülle für TI-Serie klein
€ 88,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
