TI-CMX Ultraschall Schicht- und Wanddickenmessgerät


Hergestellt in USAErhältlich in drei verschiedenen Ausführungen:

  • TI-CMX: Standard Modell
  • TI-CMX-H: Modell mit spezieller Sonde für hohe Temperaturen bis zu 150 °C
  • TI-CMX-2225: Modell mit 1/4" 2.25 MHz Sonde für dünne Materialien

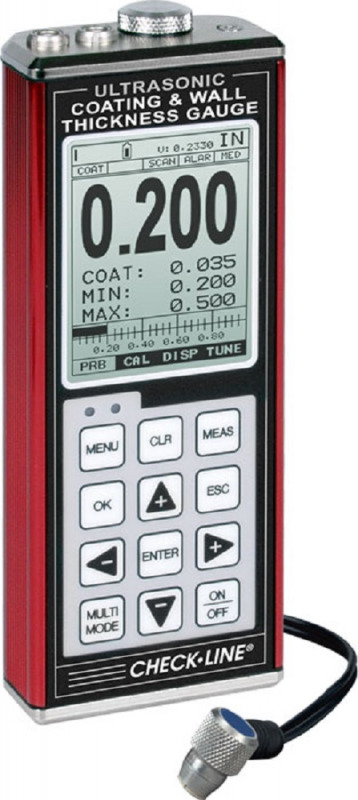

Der Ultraschall-Wanddickenmessgerät TI-CMX von Checkline Europe misst sowohl die Dicke von Beschichtungen als auch Wanddicken zuverlässig und schnell - von nur einer Seite! Im sogenannten Puls-Echo-Modus wird automatisch die Wanddicke gemessen und die Schichtdicke automatisch ausgeblendet. Auf diese Art und Weise können Sie auch die geringsten Korrosionen und Rostfräße feststellen, ohne die Beschichtung entfernen zu müssen. Das sehr große Grafik-Display ist hintergrundbeleuchtet und verfügt über einfach zu lesende Schriftarten, Grafiken und Anzeigemodi, die alle wichtigen Einstellungen (z.B. Geschwindigkeit, Betriebsmodus, Alarmgrenzen, Scan-Modus und vieles mehr. Die Hintergrundbeleuchtung kann wahlweise aus- oder eingeschaltet werden, sowie automatisch aktiviert werden.

Das TI-CMX Wanddickenmessgerät ist mit 5 verschiedenen Betriebsmodi ausgestattet, die eine ausführliche Analyse des Testmaterials ermöglichen:

  • Coating On: Misst die Wanddicke im Puls-Echo-Modus. Die Wanddicke und Schichtdicke werden separat angezeigt.
  • Coating Off: Misst die Wanddicke im Puls-Echo-Modus. Es wird ausschließlich die Wanddicke angezeigt.
  • Temperature Compensated: Misst die Wanddicke im Puls-Echo-Modus und passt die Kalibrierung so an, dass Veränderungen der Materialtemperatur automatisch kompensiert werden.
  • Thru-Coat: Misst nur die Wanddicke mithilfe des Echo-Echo-Modus (die Schichtdicke ist nicht inbegriffen).
  • Coating Only Mode (CT): Misst die Schichtdicke von 0,013 bis zu 2,54 mm. Der Messbereich kann, abhängig vom Testmaterial, leicht variieren.

Merkmale
  • Automatische Prüfkopferkennung mit manueller oder automatischer Nullung
  • Säulen-Diagramm mit benutzerdefinierten Start- und Zielwerten bietet die höchste Auflösung rundum des gewünschten Zielwerts.
  • Der Differenzmodus ermöglicht es einen gewünschten Dickenwert einzustellen. Das Display wird dann die Differenz zwischen dem aktuellen und gewünschten Dickenwert als einen Plus- oder Minus-Wert wiedergeben.
  • Einschließlich NIST Kalibrierungszertifikat
  • CE zertifiziert
  • Einstellbare Verstärkung 110 db Bereich (TDG - Time Dependet Gain)
  • 64 benutzerdefinierte Einstellungen können gespeichert und mit Namen versehen werden. Sie können diese Einstellungen jederzeit wieder aufrufen.
  • Dauerhafte Stromversorgung mittels USB-C Computer Verbindung oder unter Verwendung eines Standard USB Netzteils möglich
  • Datenexport im .csv Format und speichern / laden von gespeicherten Voreinstellungen mittels USB Verbindung
  • Hochgeschwindigkeits-Scanmodus mit 200 Hz
  • Hohe und niedrige Grenzwerte mit hör- und sichtbaren Indikatoren.
  • Misst sowohl die Dicke von Beschichtungen und Farbschichten als auch die von Wanddicken (in einer Messung).
  • 2 Jahre Garantie
  • Metallgehäuse ermöglicht einen starken Schutz auch bei rauhen Bedingungen.
  • Schutzklasse IP65

Höchstgeschwindigkeit Scan Modus & B-Scan Modus
Hi-Speed Scan Modus (200 Hz) B-Scan Modus
Höchstgeschwindigkeits Scan Modus B-Scan Modus
Der High-Speed-Scan-Modus misst 64 Mal pro Sekunde und zeigt Minimum- und Maximummessungen innerhalb des Scan-Intervalls an. Die Abtastrate beträgt 200/Sekunde, wenn "Coating Measurements" (Beschichtungsmessung) ausgeschaltet ist. Der B-Scan (B-Bild-Erzeugung) zeigt eine Profilansicht vom Testmaterial bzw. der Unterseite von der Röhren- oder Behälteranwendung. Die B-Scan Anzeige tastet das Material mit einer Rate von sieben Sekunden pro Scan von links nach rechts ab.

Zubehör

TI-SB Kalibrierblock mit NIST Zertifikat


  • Prüfblock zum Kalibrieren von Ultraschall-Wanddickenmessgeräten
  • Inklusive NIST Kalibrierungszertifikat und Testdaten
  • 3 verschiedene Größen erhältlich

Mehr Details

TI-SB Kalibrierblock mit NIST Zertifikat 125793

TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl


  • Prüfblock aus Stahl zur einfachen Überprüfung Ihres Ultraschall-Wanddickenmessgeräts
  • 2 verschiedene Größen erhältlich.

Mehr Details

TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl 126277

TICC-MVX Schutztasche für Ultraschall Messgeräte


  • Hergestellt aus strapazierfähigem Cordura Nylon
  • Mit Schulter- und Handgelenkriemen
  • Mit integrierter Gürtelschlaufe

Mehr Details

TICC-MVX Schutztasche für Ultraschall Messgeräte 126247

TI-V-BLOCK Messfühler-Halter


  • Der V-Block Messfühler-Halter ermöglicht dem Benutzer viel Kontrolle und Wiederholbarkeit beim Messen von Röhren und anderen kurvigen Materialien.

Mehr Details

TI-V-BLOCK Messfühler-Halter 126200

N-306-0010 RS232 Datenkabel 182cm


  • RS232 (DB-9 zu Lemo) Datenkabel mit 182 cm Länge

Mehr Details

N-306-0010 RS232 Datenkabel 182cm 126320

TI-CMX-UW-50 Unterwasser Sonde (15m Kabel) mit Schichtdickenmessung Funktion


  • Unterwassersonde mit 15 Meter langem Kabel, mit unpolarisierten Dual-Lemo Anschlüssen
  • 1,27 cm, 5 MHz Sonde für verschiedene Stahl, Edelstahl, Aluminium etc.

Mehr Details

TI-CMX-UW-50 Unterwasser Sonde (15m Kabel) mit Schichtdickenmessung Funktion 126350

CF-AN Ultraschall-Kopplungsmittel


  • Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
  • Verschiedene Größen, größere Mengen auf Anfrage verfügbar

Mehr Details

CF-AN Ultraschall-Kopplungsmittel 126455

Cic-Wall Kalibrierung Wanddickenmessgerät


  • Einfache Kalibrierungsplanung
  • Ausschließlich in Übereinstimmung mit DIN 55 350 Absatz 18, § 4.2.2, DIN ISO 8402 Absatz 1
  • Möglichkeit zur Anpassung und Reparatur

Mehr Details

Cic-Wall Kalibrierung Wanddickenmessgerät 127035

CF-4H Kopplungsmittel für hohe Temperaturen


  • Temperaturbereich:
    -18 bis 316 ºC

Mehr Details

CF-4H Kopplungsmittel für hohe Temperaturen 126919

CF-4H-950F Kopplungsmittel für hohe Temperaturen


  • Für hohe Temperaturen von 316ºC bis 404 ºC.

Mehr Details

CF-4H-950F Kopplungsmittel für hohe Temperaturen 127149

Lieferumfang

Das TI-CMX Wanddickenmessgerät wird in einem kompletten Set geliefert:

  • TI-CMX Ultraschall-Wanddickenmessgerät
  • Prüfkopf
  • 120 ml Kopplungsflüssigkeit
  • 2 AA Batterien
  • NIST Kalibrierungszertifikat
  • Gebrauchsanweisung
  • USB Kabel
  • Schaumstoffgefüllter Tragekoffer


Messgrenzen
Kleinster konvexer Krümmungsradius Kleinster konvexer Krümmungsradius 8.89 mm
Kleinster konkaver Krümmungsradius 76.2 mm
Kleinster konkaver Krümmungsradius Minimale Bauhöhe 25.4 mm
Minimaler Durchmesser Messfläche Minimaler Durchmesser Messfläche 3.8 mm
Dünnste Substratdicke - F Dünnste Substratdicke - F NA
Dünnste Substratdicke - NFe NA

Spezifikationen
Messbereich: Pulse-Echo Modus: Erkennung von Vertiefungen und Rissen (0,63 bis 254 mm
Echo-Echo-Modus: Messungen durch Beschichtungen und Farbe (2,54 bis 102 mm)
Pulse-Echo-Coating Modus: 0.63 bis 254 mm & Coating 0.01 bis 2.54 mm
Der Messbereich kann je nach Dicke der Beschichtung schwanken.
Max. Beschichtung: 2,54 mm
Auflösung: 0,01 mm
Schallgeschwindigkeit: 1.250 bis 9.999 m/s
Maßeinheiten: Zoll oder Millimeter
Messbereich im Coating Only Modus:
Schichtdickenmodus
0.013 - 2.540 mm / Auflösung: 0.001 mm
Prüfkopf: Dual-Element (1 bis 10 MHz)
Messmodi: Puls-Echo (Korrosionsmodus)
Puls-Echo Coating (Korrosion ohne Beschichtung)
Echo-Echo (durch Farbe)
Temp Comp (autom. Temperaturkompensation)
Coating Only (Ultraschall Schichtdickenmessung)
Speicher: TI-CMX: Keiner
Modell CMXDL: mehr als 200.000 Messungen
Stromversorgung: Drei 1,5V Alkalibatterien oder 1,2V NiCad AA Zellen
USB-C Kabel an PC oder Standard USB Netzteil (nicht inbegriffen)
Batterielaufzeit: Unter typischen Bedingungen 150 Stunden bei Alkalien Batterien und 100 Stunden bei NiCad
Auto Abschaltfunktion: Bei 5 Minuten Nicht-Gebrauch
Display: 1/8 Zoll VGA Graustufenbild 62 x 45,7mm
Display Aktualisierungsrate: 25 Hz
Verstärkung: Einstellbar 110 db Bereich (TDG - Zeitabhängige Verstärkung)
PRF (Puls Wiederhol Frequenz): 250 Hz
Tastatur: Folienschalter mit 12 fühlbaren Tasten
Gehäuse: Gepresstes Aluminiumgehäuse mit vernickeltem Endstück (versiegelte Dichtung)
Betriebstemperatur: Umgebungstemperatur: -30° bis 50°C
Material: -20 bis 100°C
Spezielle Sonden für hohe Temperaturen sind erhältlich.
Gewicht: 383 g
Abmessungen: 63,5 x 165 x 31,5 mm
Zertifikate: CE zertifiziert, Fabrikskalibrierung nachweislich gemäß nationalen Standards
Ausgang: USB für den Upload oder Download von Setups
Garantie: 2 Jahre
