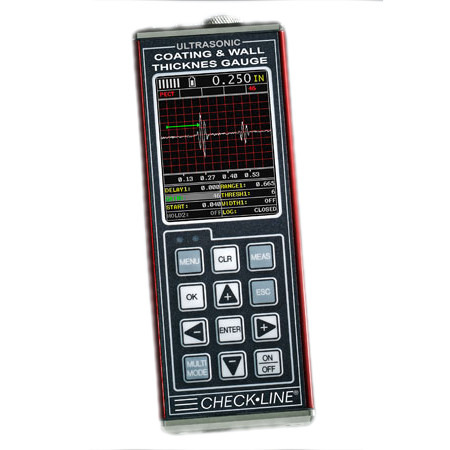

TI-CMXDLP-C Ultraschall Wand- und Schichtdickenmessgerät mit Datenspeicher


Hergestellt in USAFarbversion des TI-CMXDLP, ideal zur genauen Fehlerprüfung

Der TI-CMXDLP-C ist die Farbversion des CMXDLP-C mit der zusätzlichen Funktion des Anzeigemodus in A-Scan, der die tatsächlichen Wellenformungsechos anzeigt. Dieser Modus ermöglicht eine optimale Abstimmung für hochpräzise Ergebnisse und wird insbesondere für anspruchsvolle Messaufgaben verwendet.

Darüber hinaus bietet der TI-CMXDLP-C die Möglichkeit, im E-EV-Betriebsmodus ("Echo-Echo-Verify"), auch Triple-Echo-Modus genannt, zu arbeiten, der die nachfolgenden Echos zur zusätzlichen Überprüfung der Messgenauigkeit erfasst.

Das sehr große, farbige Display ist hintergrundbeleuchtet und mit einfach zu lesenden Schriftarten, Grafiken und Anzeigewörtern ausgestattet, die die Geschwindigkeit, Betriebsmodi, Warnsignale, Scan Modi und vieles mehr anzeigen. Die Hintergrundbeleuchtung kann auf ON (immer eingeschaltet), OFF (immer ausgeschaltet) oder AUTO (automatisch bei Messung eingeschaltet) eingestellt werden.

Das TI-CMXDLP-C Ultraschall Wanddickenmessgerät ist ausserdem ein sehr effektives Messgerät: Es hat eine ultraschnelle Display-Aktualisierung (60 Aktualisierungen/Sekunde) und wenn es im Fehlerprüfmodus verwendet wird, ist der TI-CMXDLP-C in der Lage zu einem Bruchteil der Kosten eines Fehlerprüfgeräts Risse, Ablösungen, Schweißnahtsbeschädigungen usw.  zu identifizieren und zu orten.

5 Betriebsmodi:

Coating On: Misst Wanddicken im Puls-Echo Modus. Die Wanddicke und die Schichtdicke werden separat angezeigt.

Coating Off: Misst Wanddicken im Puls-Echo Modus. Es wird nur die Wanddicke angezeigt.

Temperature Compensated: Misst Wanddicken im Puls-Echo Modus und verändert automatisch die Kalibrierung, um Temperaturveränderungen des Materials zu kompensieren.

Thru-Coat: Misst die Wanddicke mit dem Echo-Echo Modus (die Beschichtung wird nicht berücksichtigt).

Coating Only: Misst NUR die Dicke der Beschichtung.

Dieses Ultraschall Wand- und Schichtdickenmessgerät mit Datenspeiche hat zudem auch eine "Dämpfungsfunktion", die das Herausfiltern von unbearbeiteten Signaldaten mit einem reinen Signal unterstützt (besonders wichtig bei niedrigen und sehr hohen Sondenfrequenzen).

Das TI-CMXDLP-C Ultraschall Wanddickenmessgerät  hat eine Garantie von 2 Jahren.




Spezielle Eigenschaften des TI-CMXDLP-C
  • Eingebauter Speicher mit RS232 Ausgang zur Datenübertragung an einen Drucker oder PC
  • Datacomm Software und RS232 Kabel inklusive zum Transfer und zur Analyse von Daten
  • Daten können in zwei Tabellen eingefügt werden. Sowohl als Tabelle mit Reihen und Spalten oder als sequentielle Datei, bei der alle Ergebnisse in einer Spalte zu finden sind.
  • Jede "grid type" Tabelle kann auf 999 Reihen und 52 Spalten eingerichtet werden.
  • Jede "sequential" Tabelle kann bis zu 512 Reihen in einer Spalte befassen.
  • Jede Datei kann nur mit den Datenwerten oder mit der Graphik angezeigt werden. Die Speicherkapazität beträgt 225.000 Werte oder 16.000 Werte mit Graphik

Merkmale
  • Automatische Erkennung der Sonde und Nullung der Sonde im automatischen Modus oder manuell.
  • Große Auswahl an Einzel- und Doppel-Element-Sonden für viele verschiedene Messanwendungen
  • Säulendiagramm mit benutzerdefinierten Start- und Zielwerten, um die höchste Auflösung rundum des gewünschten Dickenwerts zu erreichen.
  • Der Differential Mode ermöglicht dem Benutzer einen angezielten Dickenwert einzustellen und so die Abweichungen vom gewünschten Wert und des aktuellen Wertes anzuzeigen.
  • Einschließlich NIST Kalibrierungszertifikat
  • Einstellbare Verstärkung in 5 Schritten (SNiedrig, Niedrig, Mittel, Hoch & SHoch) in 2db Steigerungen, die eine Zunahme von 8db fördern (42 db - 50 db).
  • 64 benutzerdefinierte Voreinstellungen können gespeichert und benannt werden
  • Hohe und niedrige Grenzwerte können mit einem hör- und sichtbaren Alarm versehen werden.
  • CE zertifiziert
  • 2 Jahre Garantie
  • Metallgehäuse gewährleistet einen starken Schutz unter rauhen Bedingungen.
  • Schutzklasse IP65

Scherwellensonden zum schnellen Wechsel (QC)
Beschreibung: Scherwellensonde mit Gewinde zum schnellen Auswechsel. Ideal bei begrenztem Zugang und gebogenen Oberflächen.
Gebrauch: Allgemeine Prüfung von Schweißnähten
Dämpfung: Hohe Zunahme (G), Resolution(R) *Angeben der Dämpfung nach (QC), Keine Dämpfung bei 3.5 MHz
Verbindung: Microdot
Elementgröße 2.25 MHz 3.5 MHz 5.0 MHz 10.0 MHz
.250" Durchm. QC2525 - QC2550 QC2510
.375" Durchm. QC3725 - QC3750 QC3710
.500" Durchm. QC5025 PQC5035 QC5050 QC5010

Standardenden zum schnellen Wechsel(QW)
Enden zum schnellen Wechsel - Benutzerspezifische Winkel auf Anfrage verfügbar
Elementgröße .250" Durchm. .375" Durchm. .500" Durchm.
45° QW2545 QW3745 QW5045
60° QW2560 QW3760 QW5060
70° QW2570 QW3770 QW5070

Zubehör

TI-SB Kalibrierblock mit NIST Zertifikat


  • Prüfblock zum Kalibrieren von Ultraschall-Wanddickenmessgeräten
  • Inklusive NIST Kalibrierungszertifikat und Testdaten
  • 3 verschiedene Größen erhältlich

Mehr Details

TI-SB Kalibrierblock mit NIST Zertifikat 125793

TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl


  • Prüfblock aus Stahl zur einfachen Überprüfung Ihres Ultraschall-Wanddickenmessgeräts
  • 2 verschiedene Größen erhältlich.

Mehr Details

TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl 126277

TICC-MVX Schutztasche für Ultraschall Messgeräte


  • Hergestellt aus strapazierfähigem Cordura Nylon
  • Mit Schulter- und Handgelenkriemen
  • Mit integrierter Gürtelschlaufe

Mehr Details

TICC-MVX Schutztasche für Ultraschall Messgeräte 126247

TI-V-BLOCK Messfühler-Halter


  • Der V-Block Messfühler-Halter ermöglicht dem Benutzer viel Kontrolle und Wiederholbarkeit beim Messen von Röhren und anderen kurvigen Materialien.

Mehr Details

TI-V-BLOCK Messfühler-Halter 126200

RS232-2-USB Seriell (RS232) auf USB Adapter


  • Serieller (RS232) Vivanco USB Adapter
  • USB an D-sub 9poligen Stecker

Mehr Details

RS232-2-USB Seriell (RS232) auf USB Adapter 126315

N-306-0010 RS232 Datenkabel 182cm


  • RS232 (DB-9 zu Lemo) Datenkabel mit 182 cm Länge

Mehr Details

N-306-0010 RS232 Datenkabel 182cm 126320

TI-CMX Ultraschall Schicht- und Wanddickenmessgerät


  • Automatische Prüfkopferkennung mit manueller oder automatischer Nullung
  • Säulen-Diagramm mit benutzerdefinierten Start- und Zielwerten bietet die höchste Auflösung rundum des gewünschten Zielwerts.
  • Der Differenzmodus ermöglicht es einen gewünschten Dickenwert einzustellen. Das Display wird dann die Differenz zwischen dem aktuellen und gewünschten Dickenwert als einen Plus- oder Minus-Wert wiedergeben.

Mehr Details

TI-CMX Ultraschall Schicht- und Wanddickenmessgerät 126245

Cic-Wall Kalibrierung Wanddickenmessgerät


  • Einfache Kalibrierungsplanung
  • Ausschließlich in Übereinstimmung mit DIN 55 350 Absatz 18, § 4.2.2, DIN ISO 8402 Absatz 1
  • Möglichkeit zur Anpassung und Reparatur

Mehr Details

Cic-Wall Kalibrierung Wanddickenmessgerät 127035

Messgrenzen
Kleinster konvexer Krümmungsradius Kleinster konvexer Krümmungsradius 8,89 mm
Kleinster konkaver Krümmungsradius 76,2 mm
Kleinster konkaver Krümmungsradius Minimale Bauhöhe 25,4 mm
Minimaler Durchmesser Messfläche Minimaler Durchmesser Messfläche 3,8 mm
Dünnste Substratdicke - F Dünnste Substratdicke - F N/A
Dünnste Substratdicke - NFe N/A

Spezifikationen
Messbereich: Pulse-Echo Modus: (Erkennung von Vertiefungen und Rissen) 0,63 - 254 mm

Echo-Echo Modus: (Messungen durch Beschichtungen und Farbe): 2,54 - 102 mm

Der Messbereich kann je nach Dicke der Beschichtung schwanken.
Max. Schichtdicke: 2,54 mm
Auflösung: 0,01 mm
Geschwindigkeit: 1.250 bis 9.999 m/s
Maßeinheiten: Zoll oder Millimeter
Messmodi: - Puls-Echo (Korossionsmodus)
- Puls-Echo Beschichtung (Korossion ohne Beschichtung)
- Echo-Echo (durch Beschichtung) - Temp Comp (automatische Anpassung an Materialtemperatur)
- Nur Beschichtung (Ultraschall Schichtdickenmessgerät)
Sondentypen: RS-232 für den Upload / Download von Setups
Ausgang: RS-232 für den Upload / Download von Setups
Speicherkapazität: mehr als 200.000 Messungen
Batterie: Drei 1,5V Alkaline oder 1,2V NiCad AA Zellen
Batterielaufzeit: Unter typischen Bedingungen 150 Stunden mit Alkalien Batterien oder 100 Stunden mit NiCad Zellen
Auto Abschaltfunktion: Bei 5 Minuten Nicht-Gebrauch
Display: 1/8 Zoll VGA Graustufenbild 62 x 45,7 mm
Tastatur: Folienschalter mit 12 Tasten
Gehäuse: Fließgepresstes Aluminiumgehäuse mit vernickeltem Endstück (versiegelte Dichtung)
Funktionstemperatur: -10° bis 60°C
Gewicht net: 383 gr
Abmessungen: 63,5 x 165 x 31,5 mm
Garantie: 2 Jahre

Lieferumfang

Das TI-CMXDLP-C Wanddickenmessgerät wird in einem kompletten Set geliefert, einschließlich:

  • TI-CMXDLP Messgerät
  • Prüfkopf
  • 120 ml Kopplungsflüssigkeit
  • 2 AA Batterien
  • NIST Kalibrierungszertifikat
  • Gebrauchsanweisung
  • RS-232 Kabel
  • Software zur Datenübertragung
  • gepolsterter Tragekoffer


Ähnliche Produkte

TI-CMXDLP Ultraschall Wand- und Schichtdickenmessgerät mit Datenspeicher


  • Automatische Erkennung der Sonde und Nullung der Sonde im automatischen Modus oder manuell.
  • Der Differential Mode ermöglicht dem Benutzer einen angezielten Dickenwert einzustellen und so die Abweichungen vom gewünschten Wert und des aktuellen Wertes anzuzeigen.
  • 64 benutzerdefinierte Voreinstellungen können gespeichert und benannt werden

Mehr Details

TI-CMXDLP Ultraschall Wand- und Schichtdickenmessgerät mit Datenspeicher

DataComm Software


  • Kostenlose Software zur Datenerfassung

Mehr Details

DataComm Software

Bestellen
Produkt

Produkt
Preis
Anzahl
TI-CMXDLP-C Ultraschall-Wanddickenmessgerät mit Farbdisplay
€ 2.844,00

Zubehör

Produkt
Preis
Anzahl
Schutztasche für TI-Serie (Groß)
€ 81,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
