DTEB - DTEX Zugspannungsmesser mit kleinem Messkopf


Das Modell DTEB - DTEX Zugspannungsmesser mit kleinem Messkopf ist nicht mehr verfügbar und wurde durch das Modell DTSE / DTXE ersetzt. Bitte klicken Sie hier, um das neue Modell zu sehen.

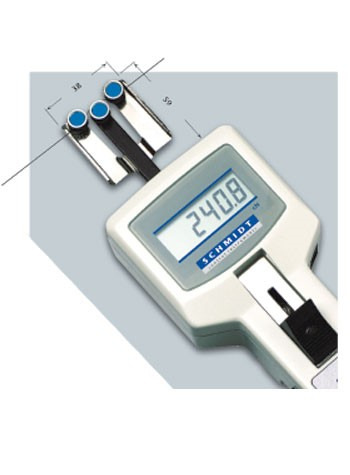

Hergestellt in DeutschlandDer DTEB/DTEX ist ein Zugspannungsmesser mit speziell kleinem Messkopf für enge Messstellen oder dicht nebeneinander liegende Fäden.

Der Rollenbügel hat an den Seiten eine Kante, um das Einfädeln zu erleichtern. Ein Einfangbügel wird nicht mehr benötigt!

Hinweis: Beide Modelle entsprechen den Modellen DTMB bzw. DTMX, haben allerdings keinen Materialstärkenkompensator.

Merkmale
  • Seitlich aufgekanteter Rollenbügel
  • Kleine Führungsrollen mit V-Form und Kugellagerung
  • Messkopflänge: ca. 59 mm
  • Alles im Blickfeld:
    - die Führungsrollen
    - das zu messende Material
    - die Messergebnisse
  • Kalibrierung auf geliefertes Kundenmaterial ist möglich
  • Robustes Aluminiumgehäuse
  • Betrieb mit Batterie (AC Adapter für durchgängigen Gebrauch verfügbar)
  • Abnahmeprüfzeugnis mit Kalibrierbericht optional erhältlich

Spannungsbereiche
Model Ranges AuflösungMesskopfbreite* mmKalibriermaterial PA**
DTEB-200 2 - 200 cN 0,1 cN380.12 mm Ø
DTEB-500 5 - 500 cN 0,1 cN380.12 mm Ø
DTEB-1000 50 - 1000 cN 1 cN380.30 mm Ø
DTEB-2000 200 - 2000 cN 1 cN380.50 mm Ø
DTEX-200 2 - 200 cN 0,1 cN380.12 mm Ø
DTEX-500 5 - 500 cN 0,1 cN380.12 mm Ø
DTEX-1000 50 - 1000 cN 1 cN380.30 mm Ø
DTEX-2000 200 - 2000 cN 1 cN380.50 mm Ø
Andere Messkopfbreiten sind auf Anfrage erhältlich. Andere Messeinheiten sind verfügbar in Gramm oder Kilogramm und Unze oder Pfund.
*Abhängig vom Modell, entweder Breite des Einfangbügels oder äußerer Abstand zwischen den äußeren Führungsrollen.
**Geeignet für 95% der Anwendungen - PA = Polyamid-Monofil

Lieferumfang
Die Lieferung umfasst den Spannungsmesser mit Tragekoffer und Batterien und eine Gebrauchsanweisung auf Englisch (Deutsch auf Anfrage).

Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Messkopfbreite 38 mm
Messkopflänge 59 mm
Genauigkeit Für 10% bis 90% des Messbereichs:
± 0.5% Vollausschlag und ± 1 Ziffer
Übriger Bereich und anderes Kalibrierungsmaterial:
± 3% Vollausschlag und ± 1 Ziffer
Überlastungsgrenze Ungefähr 15% Vollausschlag, ohne Gewährleistung
Überladungsschutz 100% des Spannungsbereichs
Messprinzip Dehnungsmessstreifen
Auslenkung Messrolle maximal 0,2 mm
Signalverarbeitung Digital
Messfrequenz 62 Messungen/Sekunde
Converter 12 Bit A/D
Temperaturkoeffizient Steigerung: weniger als ± 0.01% Vollausschlag/°C
Nullpunkt: weniger als ± 0.3% Vollausschlag/°C
Display 4-stelliges LCD, 12 mm hoch
Display Aktualisierung 0,5, 1, 2 oder 4 Sekunden auswählbar
Speicher Letzter Wert, Minimum, Maximum, Peak
Temperaturbereich 10 - 45ºC
Luftfeuchtigkeit 85% relative Feuchtigkeit, maximal
Energieversorgung 4 AA Batterien 1,5 V (ca. 20 Stunden durchgängiger Gebrauch)
Gehäusematerial Aluminium Druckguss
Gehäuseabmessungen 235 x 76 x 45 mm (L x W x H)
Gewicht, netto (brutto) ca. 680 g (1500 g)
Zusätzliche Daten für DTEX:
Erweiterter Speicher max. 100 Messwerte, MAX-, MIN-, und Peak-Werte sowie Mittelwert und Standardabweichung
Ausgangssignal digital RS 232 C (4800, 8, N, 2)
Ausgangssignal analog 0 - 1 V DC (Wandlungsrate 16 ms)
Schnittstelle Digimatic Mitutoyo
