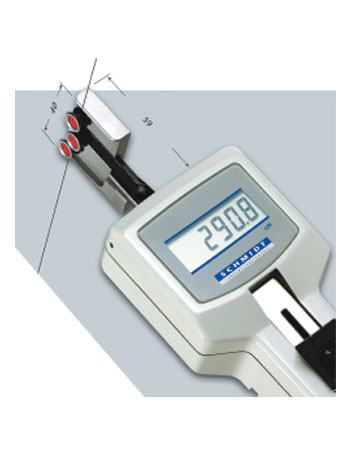

DTVB - DTVX Zugspannungsmesser mit um 90° gedrehtem Messkopf


Hergestellt in DeutschlandDer DTVB/DTVX Spannungsmesser mit kleinem, gedrehten Messkopf ist ideal für enge Messstellen geeignet. Durch den gedrehten Messkopf wird das Ablesen der Messergebnisse deutlich erleichtert.

Hinweis: Die Modelle umfassen keinen Materialstärkenkompensator .

Merkmale
  • Seitlich aufgekanteter Rollenbügel - ein Einfangbügel ist nicht mehr notwendig
  • Kleine, v-förmige Rollen mit Kugellager
  • Robustes Aluminiumgehäuse
  • Alles im Blickfeld:
    - die Führungsrollen
    - das zu messende Material
    - die Messergebnisse
  • Kalibrierung auf geliefertes Kundenmaterial ist möglich
  • Messkopflänge ca. 59 mm
  • Betrieb mit Batterie (AC Adapter für durchgängigen Gebrauch verfügbar)
  • Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
  • Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Spannungsbereiche
Model Ranges SCHMIDT Kalibrierungsmaterial PA**AuflösungMesskopfbreite* mm
DTVB-200 2 - 200 cN PA: 0.12 mm Ø0,1 cN40
DTVB-500 5 - 500 cN PA: 0.20 mm Ø0.1 cN40
DTVB-1000 50 - 1000 cN PA: 0.30 mm Ø1 cN40
DTVB-2000 200 - 2000 cN PA: 0.50 mm Ø1 cN40
DTVX-200 2 - 200 cN PA: 0.12 mm Ø0,1 cN40
DTVX-500 5 - 500 cN PA: 0.20 mm Ø0.1 cN40
DTVX-1000 50 - 1000 cN PA: 0.30 mm Ø1 cN40
DTVX-2000 200 - 2000 cN PA: 0.50 mm Ø1 cN40
Andere Messkopfbreiten sind auf Anfrage erhältlich. Andere Messeinheiten sind verfügbar in Gramm oder Kilogramm und Unze oder Pfund.

*Abhängig vom Modell, entweder Breite des Einfangbügels oder äußerer Abstand zwischen den äußeren Führungsrollen.

**Geeignet für 95% der Anwendungen - PA = Polyamid-Monofil

Lieferumfang
Im Lieferumfang sind der Zugspannungsmesser mit Tragekoffer, Batterien und Bedienungsanleitung auf Englisch (Deutsch auf Anfrage) enthalten.

Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit Für 10% bis 90% des Messbereichs:
± 0.5% Vollausschlag und ± 1 Ziffer
Übriger Bereich und anderes Kalibrierungsmaterial:
± 3% Vollausschlag und ± 1 Ziffer
Überlastungsgrenze Ungefähr 15% Vollausschlag, ohne Gewährleistung
Überladungsschutz 100% des Spannungsbereichs
Messprinzip Dehnmessstreifen-Vollbrücke
Auslenkung Messrolle maximal 0,2 mm
Signalverarbeitung Digital
Messfrequenz 62 Messungen/s
Converter 12 Bit A/D
Temperaturkoeffizient Steigerung: weniger als ± 0.01% Vollausschlag/°C
Nullpunkt: weniger als ± 0.3% Vollausschlag/°C
Display 4 stelliges LCD, 12mm hoch
Display Aktualisierung: 0,5, 1, 2 oder 4 Sekunden auswählbar
Speicher Letzter Wert, Minimum, Maximum, Peak
Temperaturbereich Material 10 - 45ºC
Luftfeuchtigkeit 85% relative Feuchtigkeit, maximal
Energieversorgung 4 AA Batterien 1,5 V (ca. 20 Stunden durchgängiger Gebrauch)
Gehäusematerial Aluminium Druckguss
Gewicht, netto (brutto) ca. 680 g (ca. 1500 g)
Zusätzliche Daten für DTVX:
Erweiterter Speicher max. 100 Messwerte, MAX-, MIN-, und Peak-Werte sowie Mittelwert und Standardabweichung
Ausgangssignal digital RS 232 C (4800, 8, N, 2)
Schnittstelle Digimatic Mitutoyo
