Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage
,
Lieferzeit: 1 - 3 Wochen
,
Lieferzeit variiert, bitte kontaktieren Sie uns
AC1073

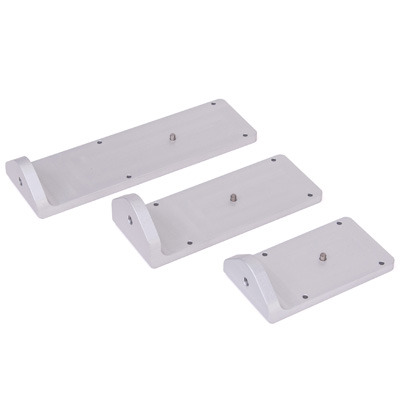

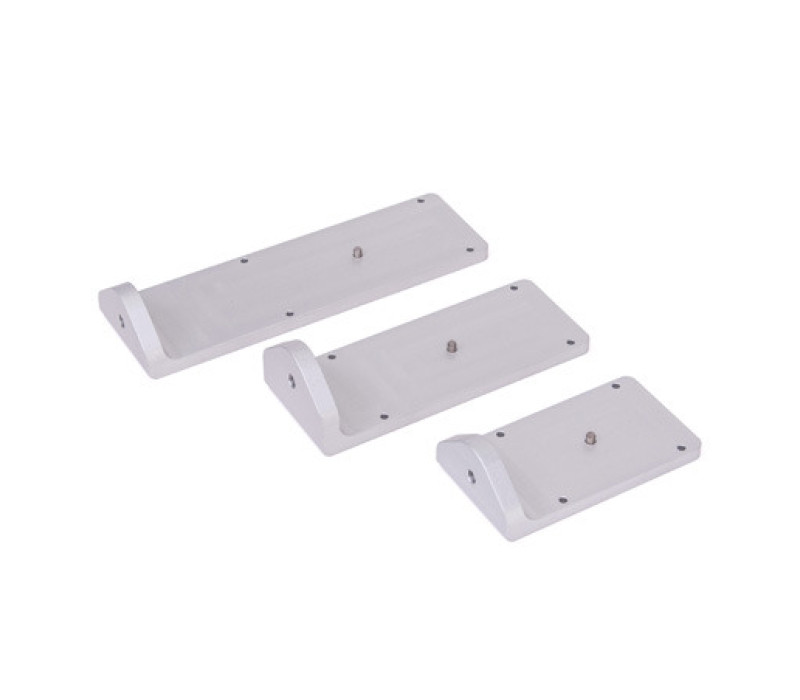

Es sind drei Adapter erhältlich, die für Mark-10-Kraftmessgeräte mit einer Messkapazität von bis zu 500 lbF (2,5 kN) geeignet sind. Eine Befestigungsbohrung (5/16-18) dient zur Aufnahme eines Hakens oder einer anderen Befestigung.

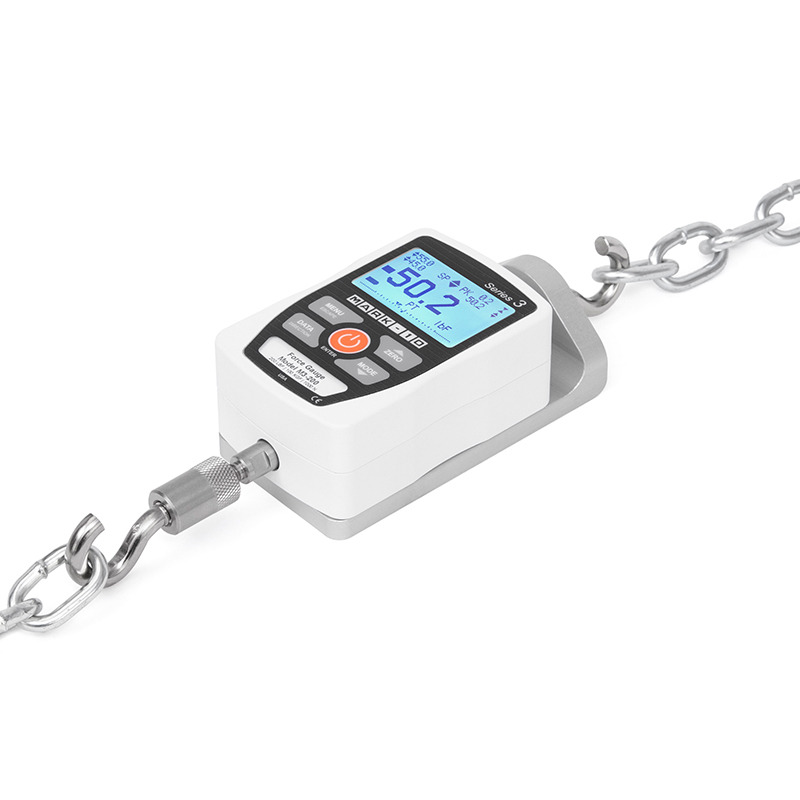

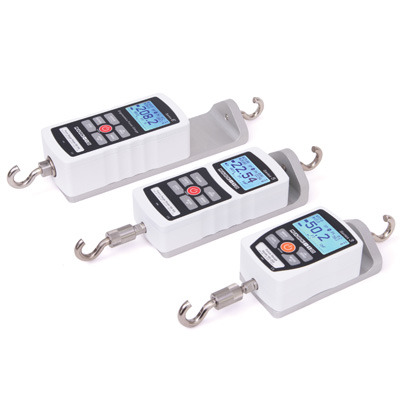

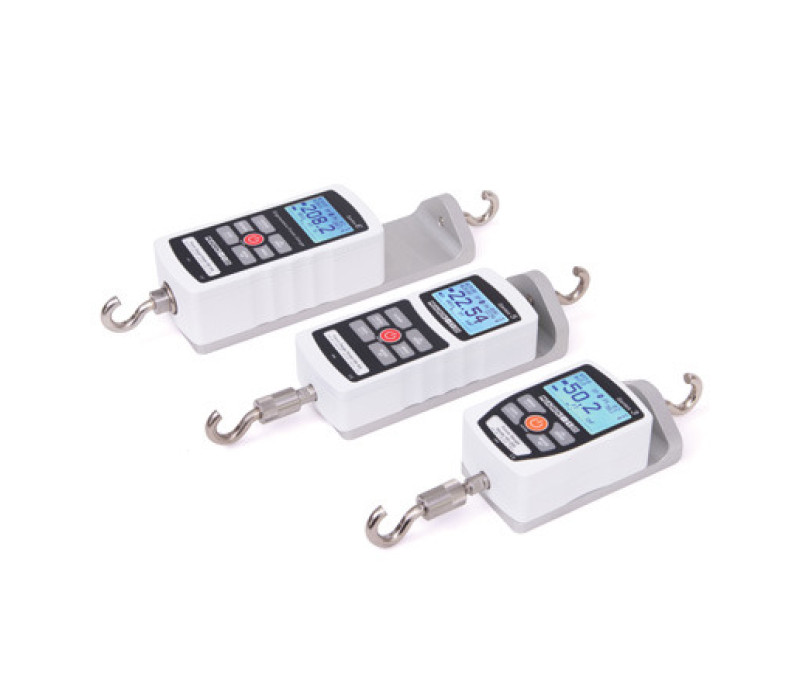

Abgebildet mit Kraftmessgeräten und Haken (nicht im Lieferumfang enthalten)

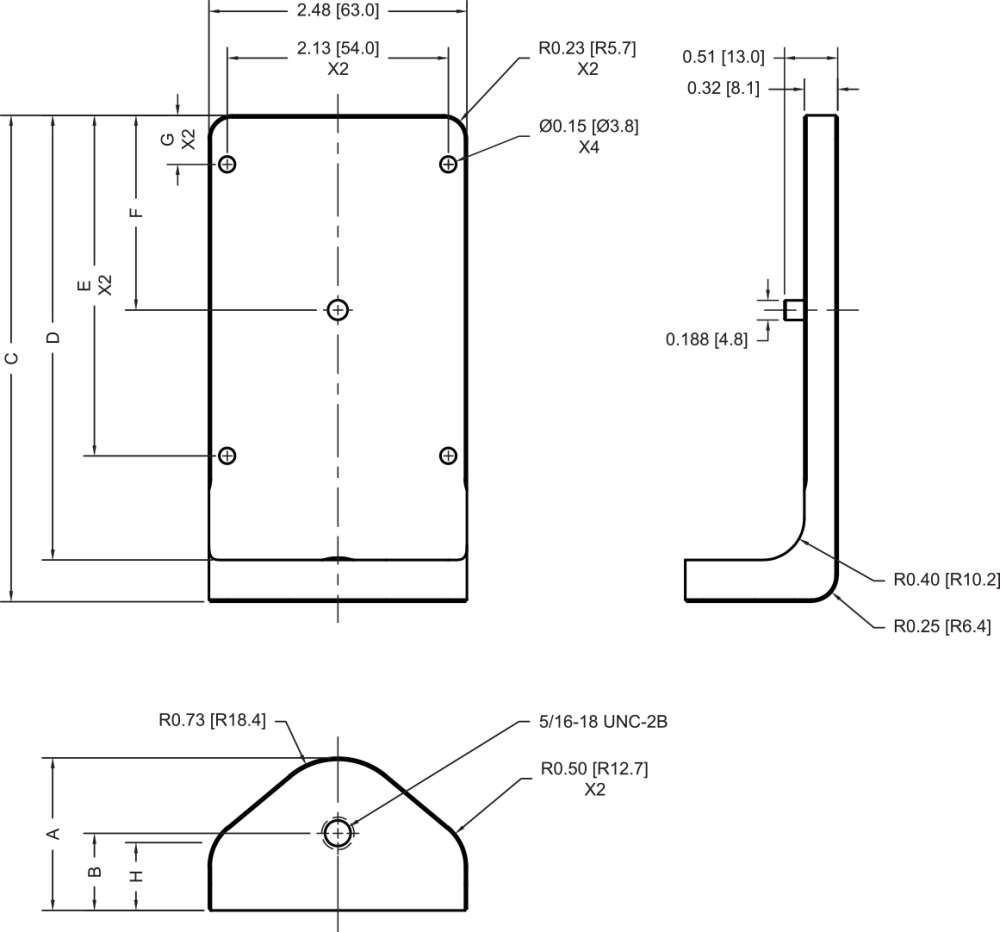

| Model | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| AC1073-1 | 38.1 mm (1.47 in) | 18.8 mm (0.74 in) | 118.6 mm (4.67 in) | 24.1 mm (4.27 in) | 83.1 mm (3.27 in) | 47.5 mm (1.87 in) | 12.0 mm (0.47 in) | 16.5 mm (0.65 in) |
| AC1073-2 | 38.1 mm (1.47 in) | 18.8 mm (0.74 in) | 211.1 mm (8.31 in) | 38.1 mm (7.91 in) | 126.3 mm (4.97 in) | 69.1 mm (2.72 in) | 12.0 mm (0.47 in) | 16.5 mm (0.65 in) |
| AC1073-3 | 47.0 mm (1.85 in) | 28.4 mm (1.12 in) | 25.4 mm (6.46 in) | 154.0 mm (6.06 in) | 126.3 mm (4.97 in) | 69.1 mm (2.72 in) | 12.0 mm (0.47 in) | 26.2 mm (1.03 in) |

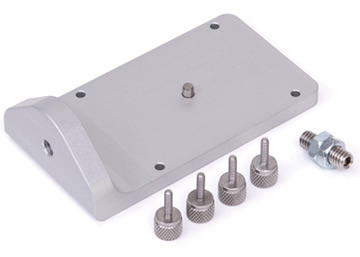

Die Inline-Adapter werden mit folgendem Zubehör geliefert (Abbildung zeigt das Modell AC1073-3):
- (4) Rändelschrauben für Kraftmessgerät
- (1) 5/16-18 Gewindestift (Außengewinde/Außengewinde) mit Kontermuttern
