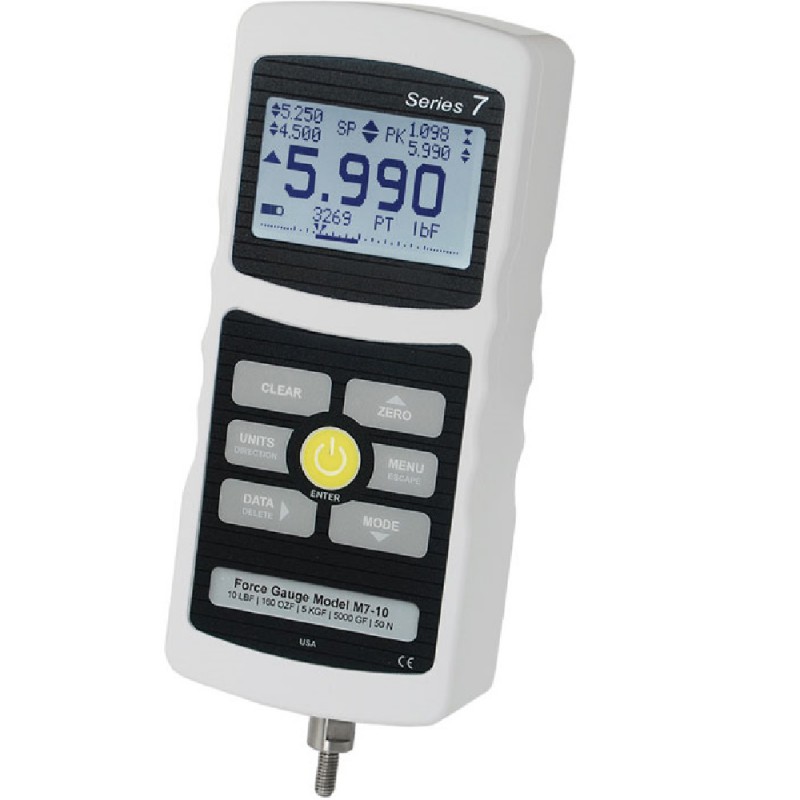

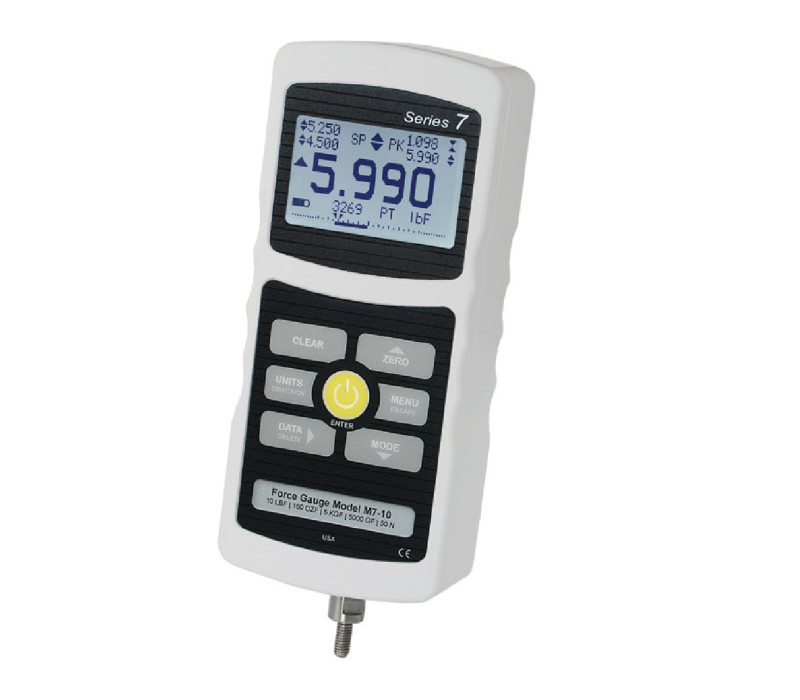

Professionelles digitales Kraftmessgerät für Zug- und Druckkraftprüfungen Series-7

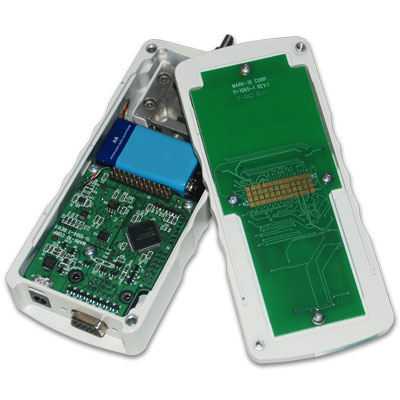

Robustes Aluminiumgehäuse des Series-7

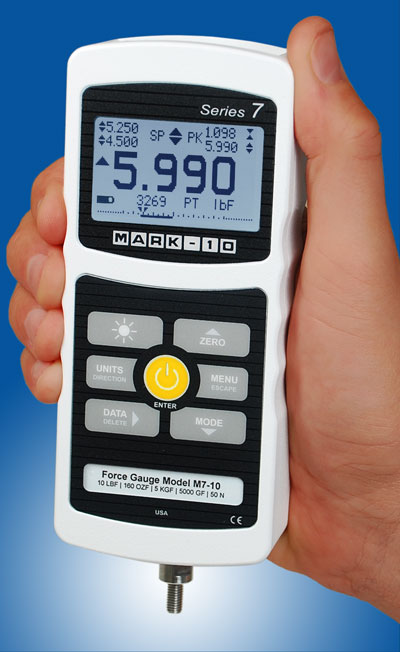

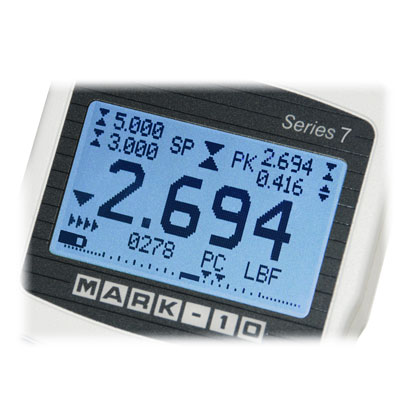

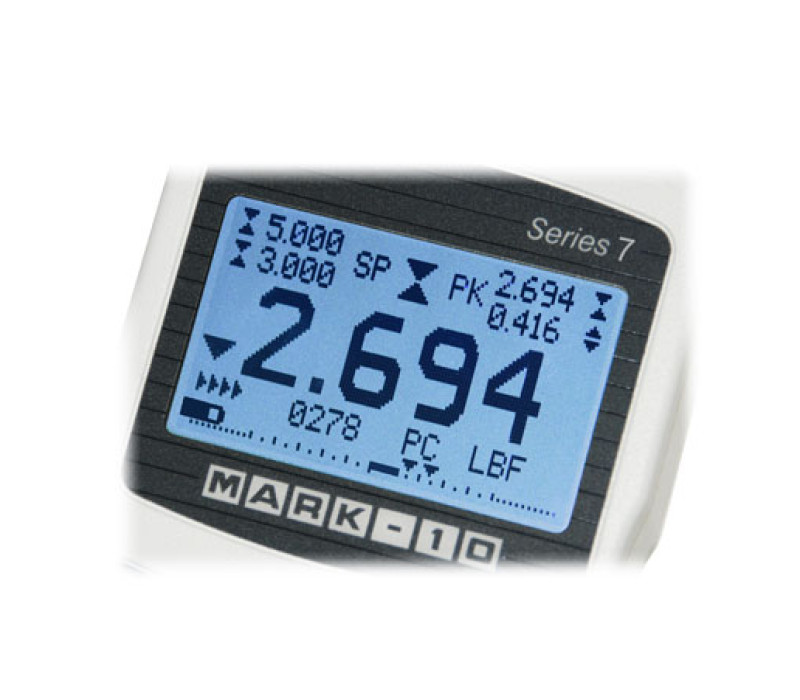

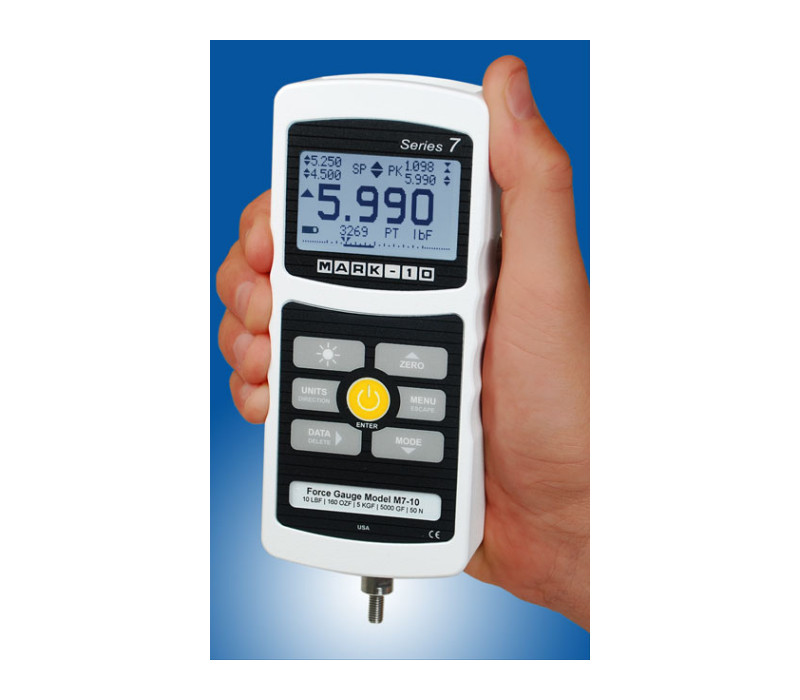

Beleuchtetes Messdisplay des Series-7

Umkehrbares Kraftmessgerätgehäuse des Series-7

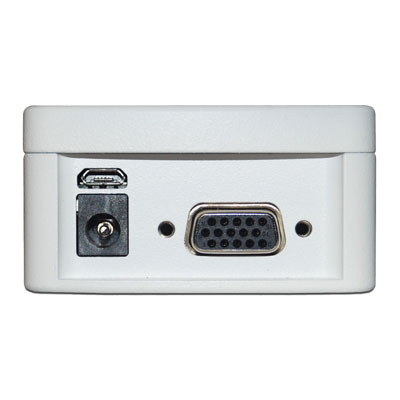

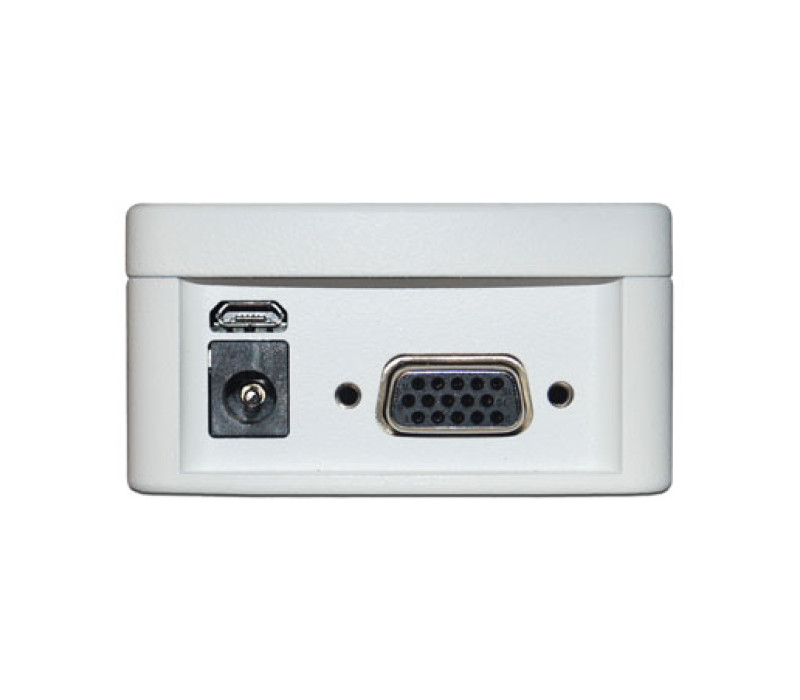

Versenkte USB-, DB-15- und Stromversorgungsanschlüsse des Series-7

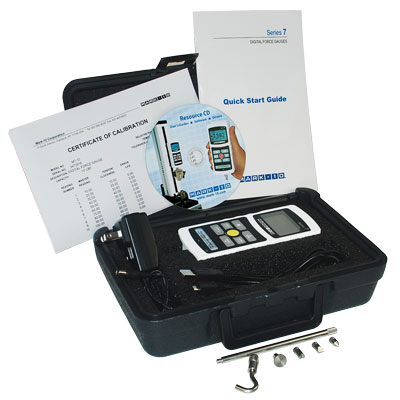

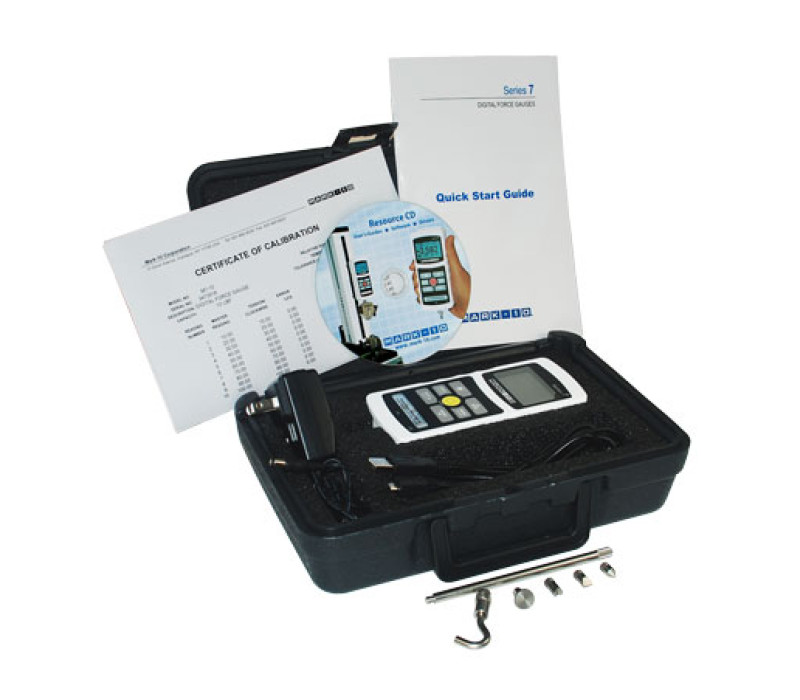

Kraftmessgerät mit mitgeliefertem Zubehör M7

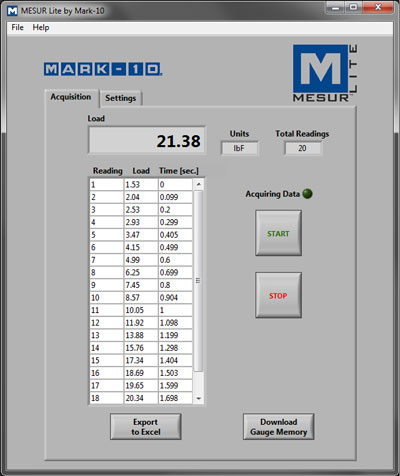

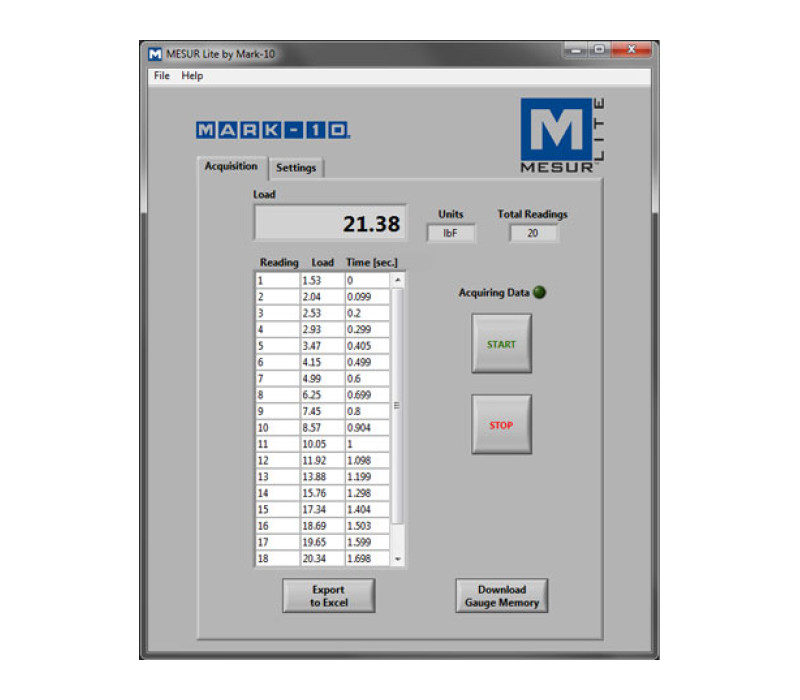

Datenerfassungssoftware MESUR Lite für das Series-7

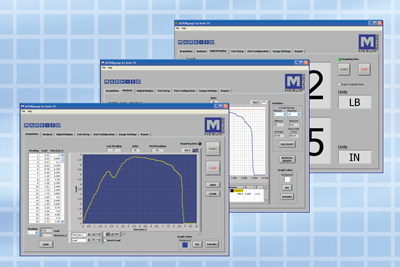

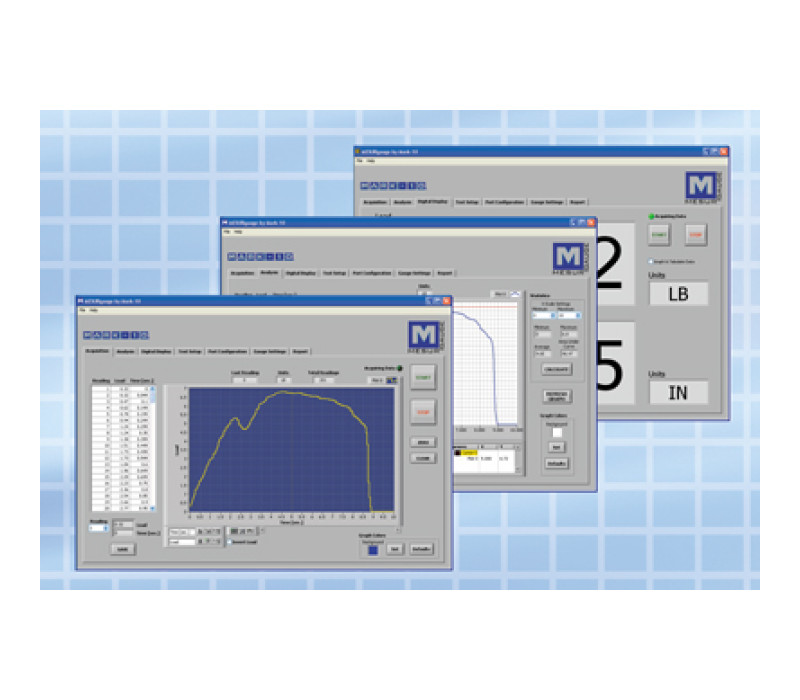

Datenauswertungssoftware MESURgauge für das Series-7

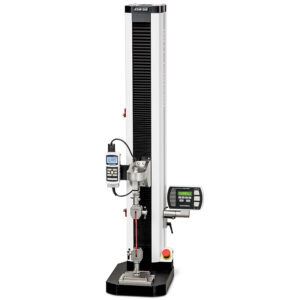

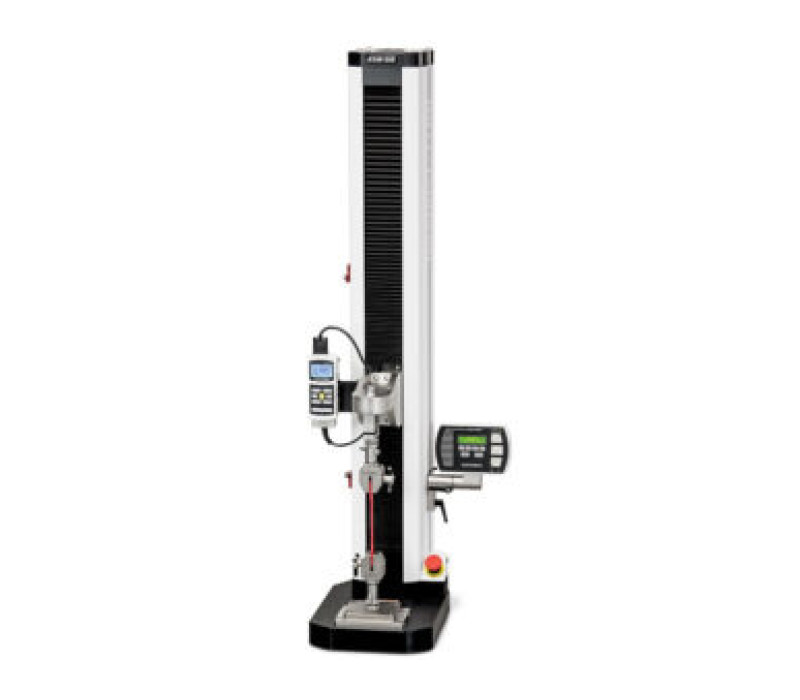

Digitales Kraftmessgerät auf motorisiertem Prüfstand ESM303

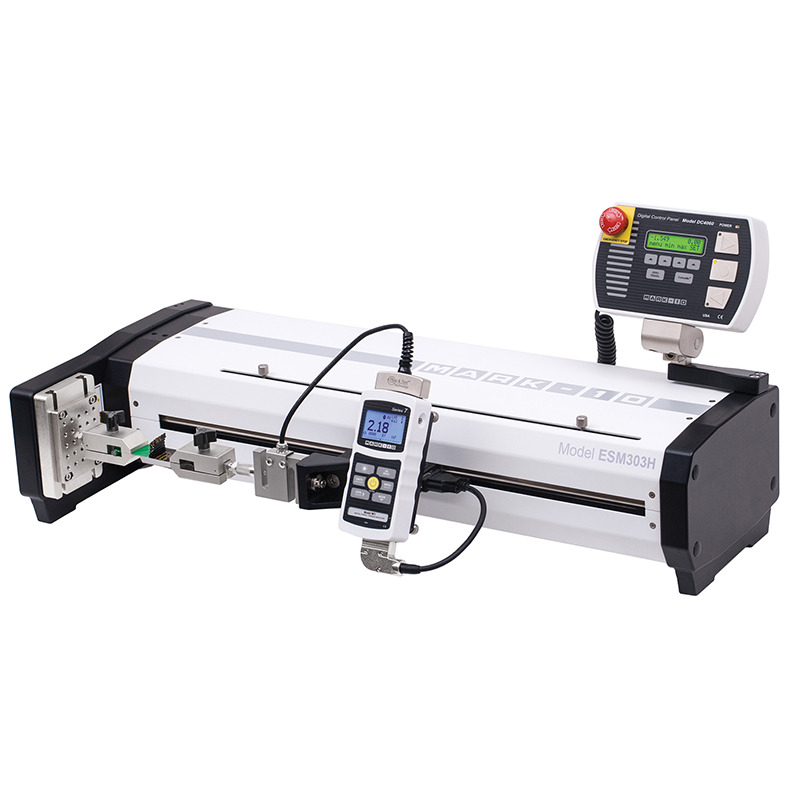

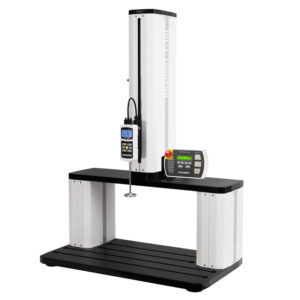

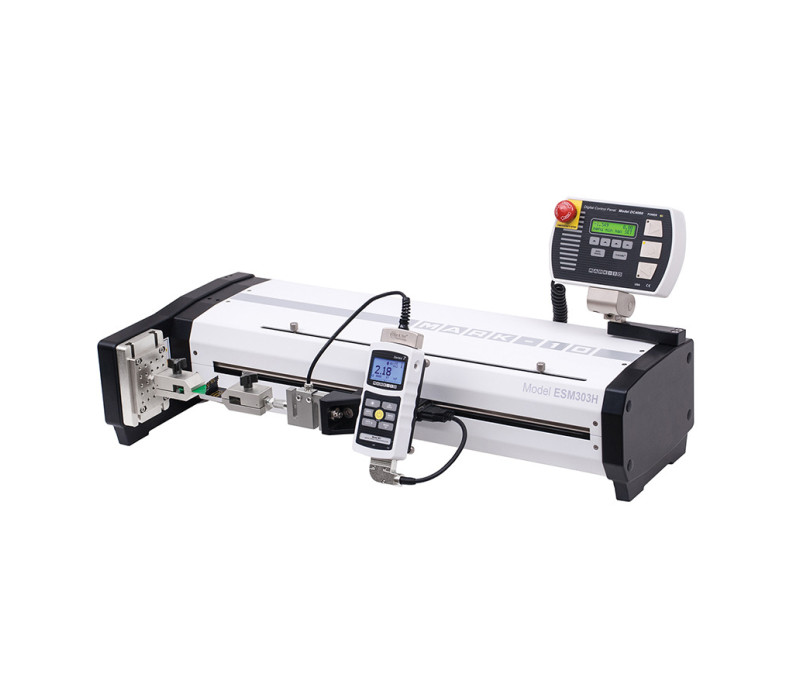

Digitales Kraftmessgerät auf horizontalem Prüfstand ESM303H

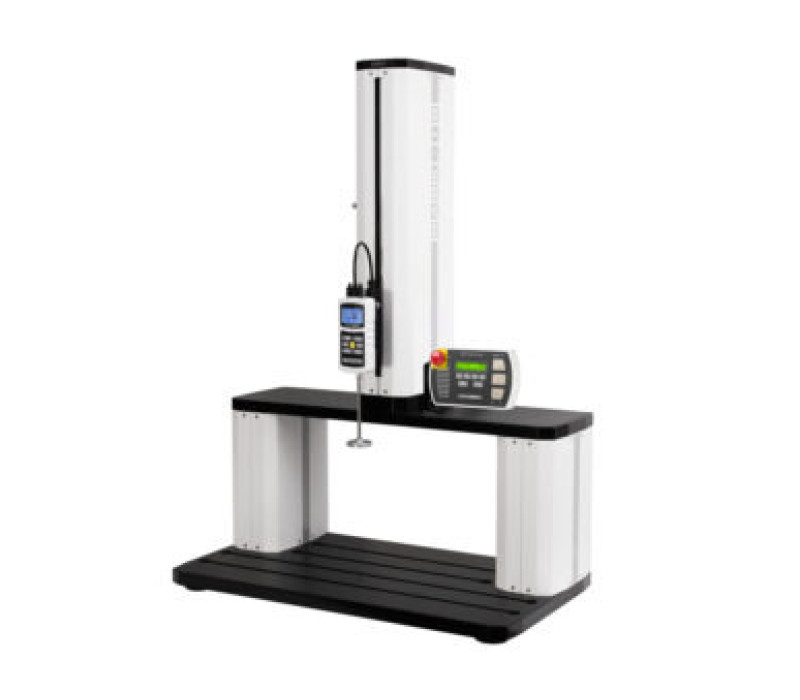

Digitales Kraftmessgerät mit Aufsätzen auf Prüfstand ESM1500

Series-7 Professionelles digitales Kraftmessgerät von Mark-10

Name: Series-7 Professionelles digitales Kraftmessgerät von Mark-10
SKU: 127057

Professionelles digitales Kraftmessgerät für schnelle Zug- und Druckkraftprüfungen

Das Mark-10 Series-7 ist ein professionelles digitales Kraftmessgerät für anspruchsvolle Zug- und Druckkraftprüfungen. Die Baureihe umfasst 12 Modelle mit Messbereichen von 0,12 lbF (0,5 N) bis 500 lbF (2.500 N). Mit einer Genauigkeit von ±0,1 % des Messbereichsendwerts und einer hohen Abtastrate von 14.000 Hz lassen sich auch schnelle Kraftänderungen erfassen.

Zu den erweiterten Funktionen gehören die kontinuierliche Erfassung von bis zu 5.000 Datenpunkten, die Erkennung des ersten und zweiten Spitzenwerts, die Brucherkennung, die Mittelwertbildung und programmierbare automatische Aktionen. Damit eignet sich das Series-7 unter anderem für Bruchprüfungen, die Messung von Schalterbetätigungskräften und weitere Prüfungen mit kurzzeitigen Kraftänderungen.

Das robuste Aluminiumgehäuse lässt sich umdrehen, sodass die Achse des Kraftaufnehmers nach oben oder unten zeigt, während das Display aufrecht ausgerichtet bleibt. USB-, RS-232-, Mitutoyo- und Analogausgänge ermöglichen die Einbindung in Datenerfassungssysteme und kompatible Prüfstände. Die mitgelieferte Software MESUR Lite dient zur Aufzeichnung und zum Export von Messdaten.

Preis ab € 868,00

Jetzt bestellen

12 Modelle für Zug- und Druckkraftmessungen mit Messbereichen von 0,5 bis 2.500 N
Genauigkeit von ±0,1 % des Messbereichsendwerts
Hohe Abtastrate von 14.000 Hz zur Erfassung schneller Kraftänderungen
Kontinuierliche Erfassung von bis zu 5.000 Datenpunkten mit einstellbarer Erfassungsrate und Übertragung auf einen PC
Speicher für bis zu 5.000 Einzelmesswerte mit Übertragung auf einen PC
Erkennung des ersten und zweiten Spitzenwerts, Brucherkennung, Mittelwertbildung und Modi für externe Triggerung
Automatische Datenausgabe, Speicherung, Nullstellung und E/A-Steuerung nach ausgewählten Prüfereignissen
Programmierbare Grenzwerte mit Anzeigen und Ausgängen
Programmierbare Befehlsfolgen mit drei Schritten über den optionalen Fußschalter AC1051
USB-, RS-232-, Mitutoyo (Digimatic)- und Analogausgänge für Datenerfassung und Systemintegration
Messung des Reibungskoeffizienten und eine frei konfigurierbare benutzerdefinierte Maßeinheit
Umkehrbares Aluminiumgehäuse mit beleuchtetem Display und versenkten Anschlüssen
Kompatibel mit Mark-10-Prüfständen und Spannvorrichtungen
MESUR Lite-Software zur Datenerfassung und zum Export nach Excel im Lieferumfang enthalten

Spannungsbereiche

Modell	Kapazität	Auflösung (N)
M7-012	0,12 lbF / 0,5 N	0,0001
M7-025	0,25 lbF / 1 N	0,0002
M7-05	0,5 lbF / 2,5 N	0,0005
M7-1	1 lbF / 5 N	0,001
M7-2	2 lbF / 10 N	0,002
M7-5	5 lbF / 25 N	0,005
M7-10	10 lbF / 50 N	0,01
M7-20	20 lbF / 100 N	0,02
M7-50	50 lbF / 250 N	0,05
M7-100	100 lbF / 500 N	0,1
M7-200	200 lbF / 1.000 N	0,2
M7-500	500 lbF / 2.500 N	0,5

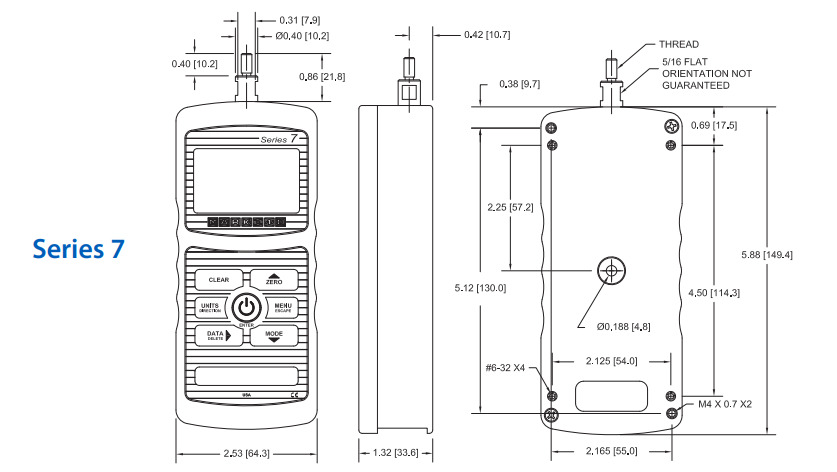

Die Abmessungen des Series-7 entnehmen Sie bitte der Zeichnung. Alle Maße sind in Zoll [mm] angegeben.

Vergleichstabelle der Serie 2-3-4-5-7

Datenblatt Series-7

Digitales Kraftmessgerät Series-7 (gewähltes Modell)
Verlängerungsstange
Kegelförmiger Aufsatz
Meißelförmiger Aufsatz
V-Nut-Aufsatz
Flacher Aufsatz
Hakenaufsatz
Kupplungsstück (nur M7-50 bis M7-500)
Transportkoffer
USB-Kabel
Netzadapter
Wiederaufladbarer Akku
Kalibrierzertifikat mit Messdaten
MESUR Lite-Software (Download)

Genauigkeit	±0,1 % des Messbereichsendwerts
Abtastrate	14.000 Hz
Speicher	Kontinuierliche Erfassung: Bis zu 5.000 Datenpunkte bei bis zu 14.000 Hz Einzelmesswerte: Bis zu 5.000
Maßeinheiten	lbF, ozF, gF, kgF, N, kN, mN (modellabhängig); Reibungskoeffizient (COF) und eine benutzerdefinierte Einheit
Ausgänge	USB / RS-232: Einstellbar bis 230.400 Baud; automatische Datenausgabe bis 250 Hz; Gauge Control Language 2 Mitutoyo (Digimatic): Serielles BCD Analog: ±1 VDC Allgemeine E/A: 3 Open-Drain-Ausgänge und 1 Eingang
Zulässige Überlastung	200 % des Messbereichsendwerts; Anzeige "OVER" ab 110 %
Gewinde des Kraftaufnehmers	M7-012 bis M7-100: #10-32 UNF M7-200 bis M7-500: 5/16-18 UNC
Stromversorgung	Netzadapter oder wiederaufladbarer 8,4-V-NiMH-Akku Akkulaufzeit: Bis zu 7 Stunden bei eingeschalteter Hintergrundbeleuchtung; bis zu 24 Stunden bei ausgeschalteter Hintergrundbeleuchtung
Betriebsbedingungen	4–40 °C; maximal 96 % RH, nicht kondensierend
Gewicht (nur Messgerät)	M7-012 bis M7-100: 0,45 kg (1 lb) M7-200 bis M7-500: 0,54 kg (1,2 lb)
Garantie	3 Jahre
Konformität	CE, UKCA

Produkte

Artikel	Produkt	Preis
133865	M7-012 Digitales Kraftmessgerät - 0,5 N	€ 3.236,00
133866	M7-025 Digitales Kraftmessgerät - 1,0 N	€ 3.236,00
133867	M7-05 Digitales Kraftmessgerät - 2,5 N	€ 1.970,00
133868	M7-2 Digitales Kraftmessgerät - 10 N	€ 1.782,00
133869	M7-5 Digitales Kraftmessgerät - 25 N	€ 1.782,00
133870	M7-10 Digitales Kraftmessgerät - 50 N	€ 1.782,00
133871	M7-20 Digitales Kraftmessgerät - 100 N	€ 1.782,00
133872	M7-50 Digitales Kraftmessgerät - 250 N	€ 1.782,00
133873	M7-100 Digitales Kraftmessgerät - 500 N	€ 1.782,00
133874	M7-200 Digitales Kraftmessgerät - 1000 N	€ 1.970,00
133875	M7-500 Digitales Kraftmessgerät - 2500 N	€ 1.970,00
140858	M7-1 Digital Force Gauge - 5 N	€ 1.970,00
140859	M5-1 Digital Force Gauge - 5 N	€ 1.323,00
140860	M4-1 Digital Force Gauge - 5 N	€ 1.121,00
140861	M3-1 Digital Force Gauge - 5 N	€ 868,00

Zubehör

Artikel	Produkt	Preis
132825	Cable, serial, Series 7/5/4 to RS-232 DB-9	€ 75,00
132876	Cable, USB, Series 7/5/4/3 to PC	€ 28,00
132826	Replacement battery, 8.4V NiMH	€ 19,00
131954	AC1030 AC adapter/charger, 110V US	€ 42,00
131955	AC1031 AC adapter/charger, 220V Europe	€ 42,00
132878	AC1032 AC adapter/charger, 220V UK	€ 42,00
132879	AC1035 AC adapter/charger, 220V Australia	€ 42,00
136844	AC1051 Footswitch for Series 7/Model 7i	€ 192,00
134333	AC1052 Mounting plate, Mark-10 gauges, 0.12 - 500 lbF capacities (0.5 to 2,500 N)	€ 56,00
131956	AC1002 Doppel-Handgriff für Kraftmessgeräte Serien 4/5/7	€ 136,00
126886	AC1002-1 Handle grip for Series 7/5/4 gauges, single grip	€ 127,00
130819	15-1005 MESURgauge PLUS Last- und Weganalyse-Software, 1 Lizenz	€ 666,00
136830	15-1005-5 MESURgauge Plus Last- und Weganalyse-Software, 5 Lizenzen	€ 2.636,00

Alle genannten Preise verstehen sich zzgl. MwSt. und Versandkosten.
