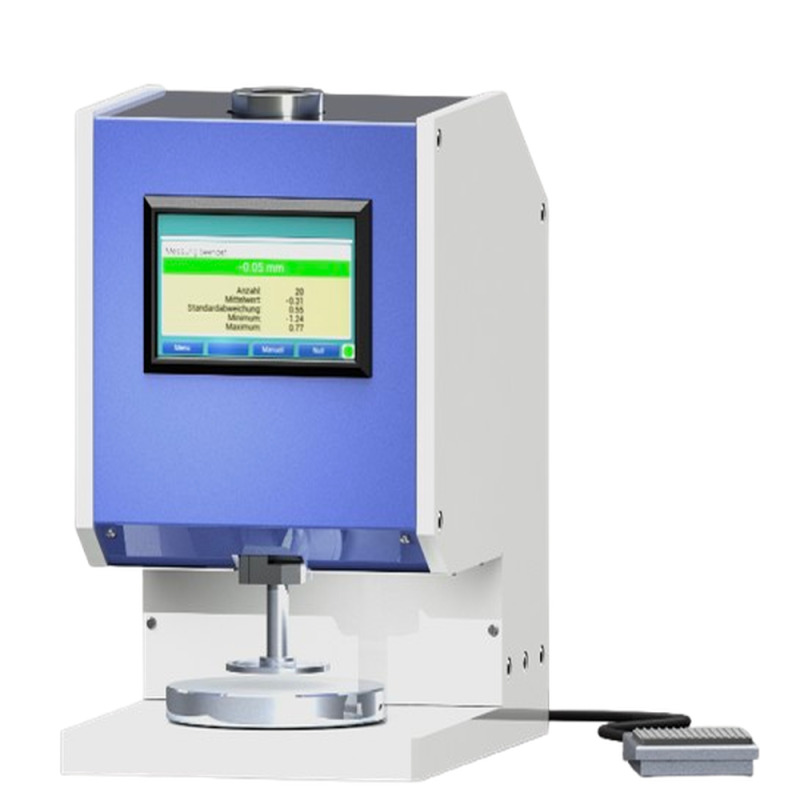

D-2006 Motorized Precision Material Thickness Gauge

D-2006 MOTORIZED PRECISION MATERIAL THICKNESS GAUGE

Der D-2006 Dickenmesser ist ein präzises, professionelles Instrument mit einem robusten und stabilen Gehäuse. Er ist ideal für Anwender, die hohen Wert auf hohe Auflösung (bis zu 0,0001 mm), hohe Messgenauigkeit, automatisierte Verarbeitung und reproduzierbare, objektive Messergebnisse legen. Die Bedienung erfolgt einfach über einen 5"-resistiven Touchscreen oder einen Fußschalter, und die motorisierte Sondenbewegung sorgt für konsistente Messungen bei unterschiedlichen Materialstärken.

Das Gerät kann an verschiedene Materialien angepasst werden, je nach Ihren Anforderungen. Durch die Auswahl geeigneter Messflächen und Belastungsgewichte kann der D-2006 Normen nach ISO, EN, DIN oder Ihren eigenen Prüfbestimmungen erfüllen. Das modulare Design ermöglicht auch kundenspezifische Implementierungen.

Gängige Normen
Für Textilien, Vliesstoffe, Geomaterialien, Papier, Bodenbeläge, Leder, Folien und Gummi – unter Verwendung variabler Messflächen und Belastungsgewichte zur Erfüllung der Normanforderungen.

Mögliche Messbereiche
0 – 10 mm, 0 – 25 mm, 0 – 50 mm, 0 – 100 mm

Auflösungsoptionen
0,01 mm, 0,001 mm, 0,0001 mm

Messflächen und Drücke

Messfläche: bis zu 400 cm²
Minimaler Messdruck: 2 kPa bei 1 cm² (20 g Masse)
Maximaler Messdruck: 500 kPa bei 1 cm² (5000 g Masse)

Der D-2006 ermöglicht motorisierte, automatische Bewegung der Messsonde. Die Messung beginnt mit der Sonde in der obersten Position und bewegt sich mit konstanter Geschwindigkeit nach unten. Sobald die Sonde die Probe berührt, sorgt der elektromechanische Mechanismus dafür, dass nur die eingestellte Messkraft angewendet wird. Der Messwert wird angezeigt, gespeichert und die Sonde kehrt in ihre Ausgangsposition zurück.

Mögliche Messbereiche: 0–10 mm, 0–25 mm, 0–50 mm
Hohe Präzision: Auflösungsoptionen von 0,01 mm, 0,001 mm und 0,0001 mm
Normkonformität: Kompatibel mit ISO, EN, DIN oder Ihren eigenen Prüfanforderungen
Reproduzierbare Ergebnisse: Konstante Messkraft über den gesamten Messbereich sorgt für objektive und manipulationssichere Messungen
Automatisierte Sondenbewegung: Motorisierte, automatische Bewegung der Messfläche
Benutzerfreundliche Bedienung: Bedienung über den 5"-resistiven Touchscreen oder Fußschalter
Anpassbar an verschiedene Materialien: Messung von Textilien, Vliesstoffen, Geomaterialien, Papier, Bodenbelägen, Leder, Folien und Gummi
Daten-Schnittstellen: USB und RS232 für digitale Aufzeichnung oder Druckeranbindung
Inklusive Kalibrierzertifikat

Verfügbare Modelle

Modelle	Norm	Anwendung	Fühler Ø	Fühler Fläche cm²	Druck
D-2006 Motorized Precision Material Thickness Gauge-T	DIN EN ISO 5084	Textilien und nicht gewebte Textilien	50.42	20	0.1 kPa und 1 kPa
D-2006 Motorized Precision Material Thickness Gauge-V	DIN EN ISO 9073-2	Normale Vliese	56.42	25	0.5 kPa
D-2006 Motorized Precision Material Thickness Gauge-G	DIN EN ISO 964-1	Geotextilien	56.42	25	2 kPa
D-2006 Motorized Precision Material Thickness Gauge-G1	DIN EN ISO 964-1	Geotextilien	56.42	25	2 kPa, 20 kPa und 200 kPa
D-2006 Motorized Precision Material Thickness Gauge-NW	DIN EN ISO 53855	textile Flächengebilde	56.42 35.68	25 10	0.5 kPa, 1 kPa 5 kPa
D-2006 Motorized Precision Material Thickness Gauge-P*	DIN EN ISO 53105	Papier	16	2	100 kPa
D-2006 Motorized Precision Material Thickness Gauge-HY*	DIN EN ISO 54540	Hygienepapier	56.42	25	2 kPa
D-2006 Motorized Precision Material Thickness Gauge-L1	DIN EN ISO 53326 (nicht mehr aktuell)	Leder	10	0.785	50 kPa
D-2006 Motorized Precision Material Thickness Gauge-L2	DIN EN ISO 2589	Leder	10	0.785	49.1 kPa
D-2006 Motorized Precision Material Thickness Gauge-Gi*		Gummi	36.68	10	5 kPa
D-2006 Motorized Precision Material Thickness Gauge-CF	ISO 2286-3	Mit Kautschuk oder Kunststoff beschichtete Textilien	12	1.13	2 kPa, 10 kPa und 24 kPa
D-2006 Motorized Precision Material Thickness Gauge-CF1	ISO 2286-3	Mit Kautschuk oder Kunststoff beschichtete Textilien	12	1.13	2 kPa, 5 kPa, 10 kPa und 24 kPa
			Fühler Kalotte
D-2006 Motorized Precision Material Thickness Gauge-F*	DIN 53370	Folien	R 30 mm		0.5 N
D-2006 Motorized Precision Material Thickness Gauge-AB	NEN-EN 1849-2	Abdichtungsbahnen	10 mm	0.785	20 kPa
* Sondermodell: Kombination von zwei Geräten, geeignet für Textil, Non-wovens und Vliese. ** Model D-2006 Motorized Precision Material Thickness Gauge-P, D-2006 Motorized Precision Material Thickness Gauge-HY, D-2006 Motorized Precision Material Thickness Gauge-Gi und D-2006 Motorized Precision Material Thickness Gauge-F aben bereits standard eine Auflösung von 0,001mm. Individuelle Konfigurationen gemäß Ihrer Vorgaben sind auf Anfrage möglich.

D-2006 Bedienungsanleitung

Messbereich	0 – 10 mm (25 mm optional, Code E); (50 mm, Code E
Auflösung	0,01 mm, 0,001 mm oder 0,0001 mm (abhängig von der K
Genauigkeit	± 0,0008 mm bei 0,0001 Auflösung ± 0,005 mm bei 0,001 Auflösung ± 0,01 mm bei 0,01 Auflösung
Backentiefe	110 mm
Messsystem	Kapazitiv -> Sylvac
Display	Numerische Anzeige, Touchscreen
Maßeinheit	mm oder inch (umschaltbar)
Sondenform und Oberflächendruck	Nach internationalen Normen DI
Ausgangssignal	USB / RS232
Temperaturbereich	10–45 °C
Versorgungsspannung	24V (1,25A)
Abmessungen	300 x 200 x 300 mm [L x B x H] (modellabhängig)
Gewicht brutto	ca. 25 kg
