    G1109 90° Schälvorrichtung zu ESM303

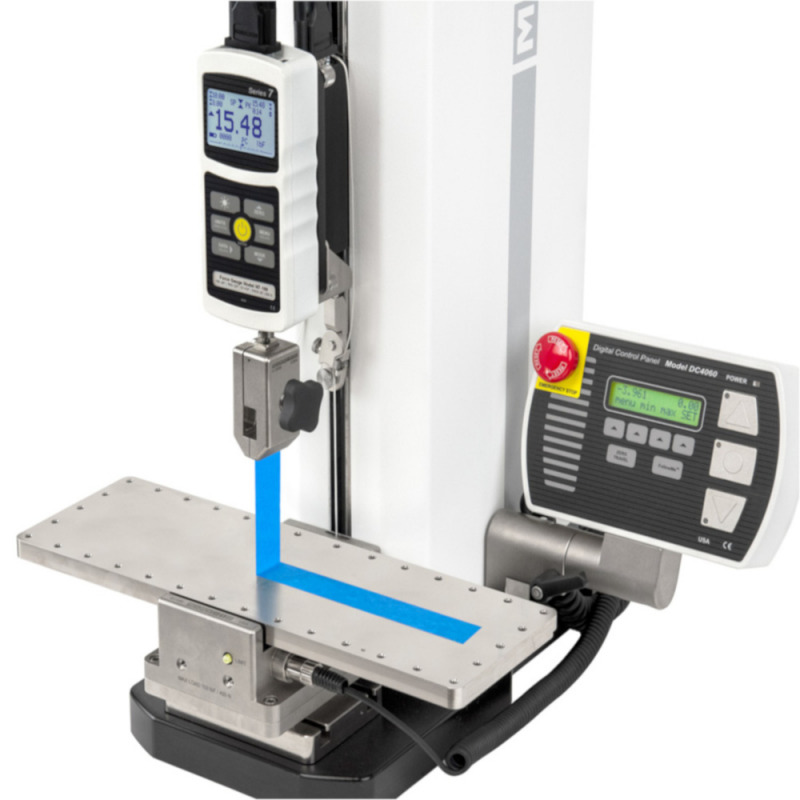

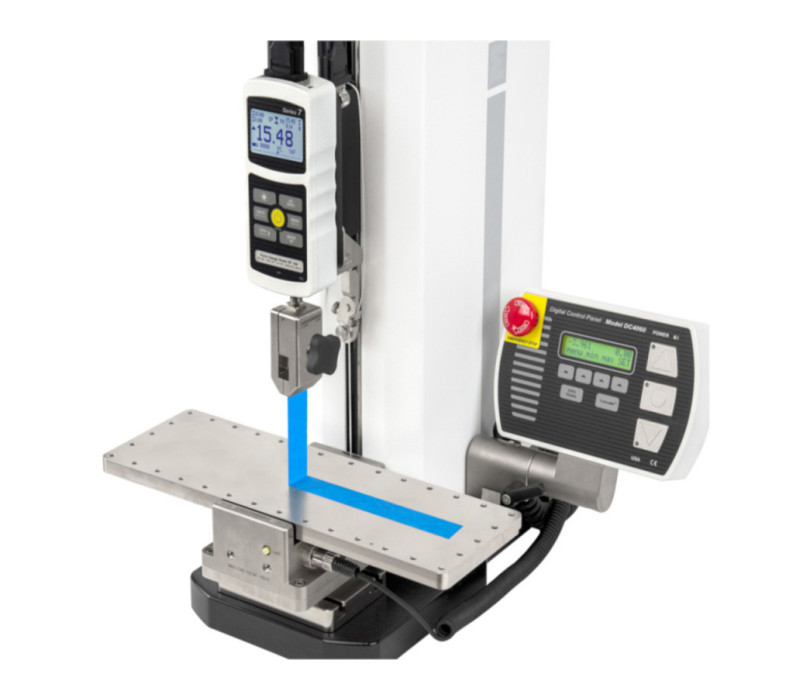

    Die Schältestvorrichtung G1109  wurde für die Schälprüfung (Peeltest) von Bändern, Folien und anderen Materialien bis zu einer Zugkraft von 500N entwickelt. Ein großer, flacher Arbeitstisch bewegt sich horizontal, während sich die Traverse des Prüfstands über eine direkte Kabelverbindung nach oben bewegt. Ein Endschalter mit Verbindungskabel zum Prüfstand ESM303 ist im Lieferumfang enthalten und stoppt den Traversenweg, wenn der Arbeitstisch der Vorrichtung das Ende erreicht hat.

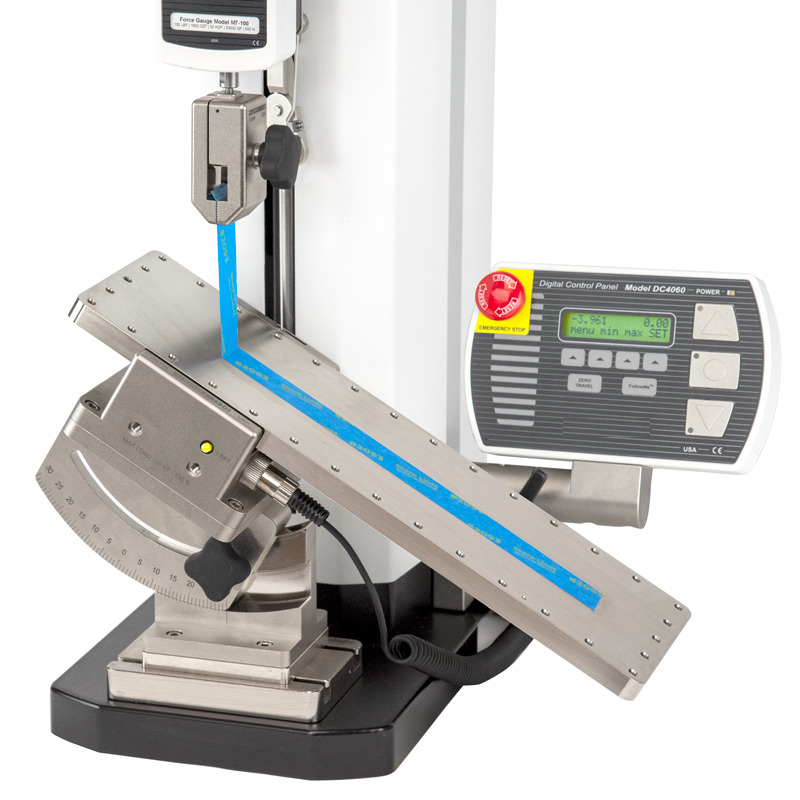

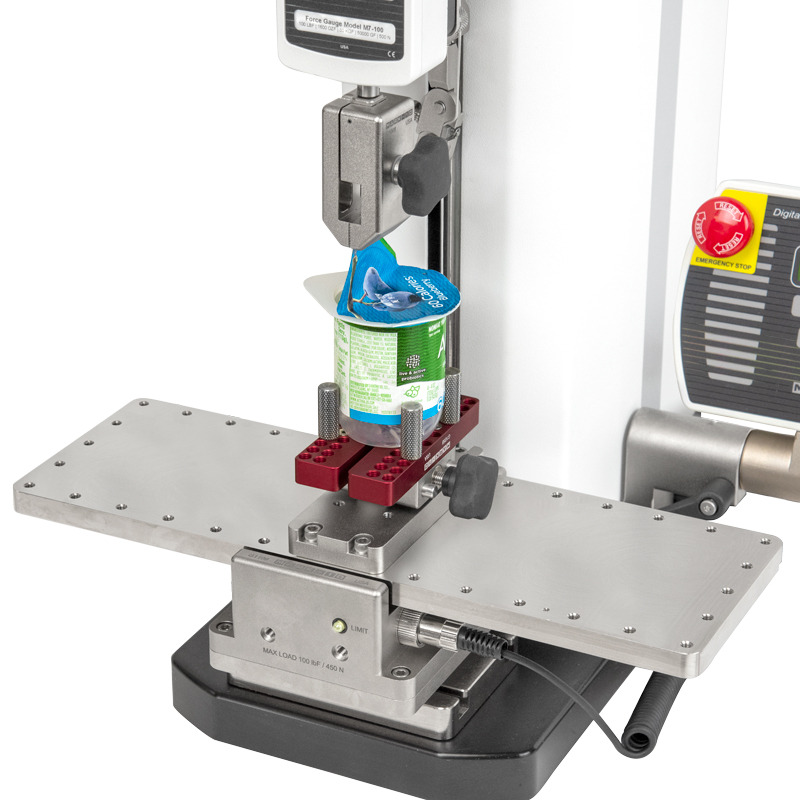

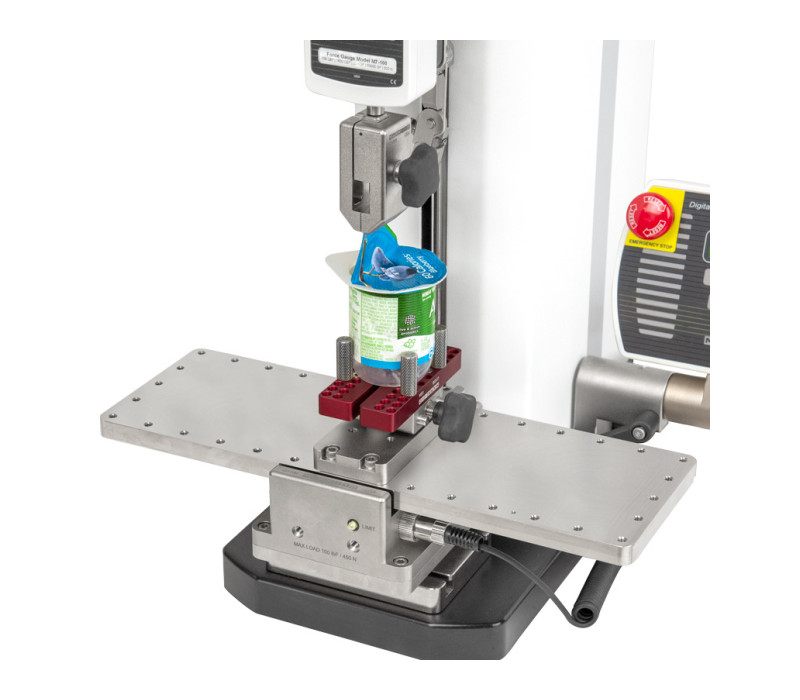

    Eine optionale winkelverstellbare Halterung kippt das Gerät um ± 30 °. Ein anderer optionaler Adapter verwendet eine einstellbare Riemenscheibe, um den Zugwinkel von 0 ° bis 90 ° einzustellen, während der Arbeitstisch horizontal bleibt. Die horizontale Ausrichtung eignet sich für die Dichtungsprüfung von gefüllten Behältern und kann auch für Bänder und andere Materialien verwendet werden.

    NB.: Prüfstand und Kraftmesser sind separat erhältlich.




    € 2.011,00
    Jetzt bestellen
    • Gewicht (netto): 2,7 kg
    • Kapazität: 500 N
    • Maximaler Tischweg: 210 mm
    • Hält den Winkel von 90 ° zwischen dem Tisch und der Zugrichtung ein
    • Kompatibel mit dem motorisierten Prüfstand ESM303

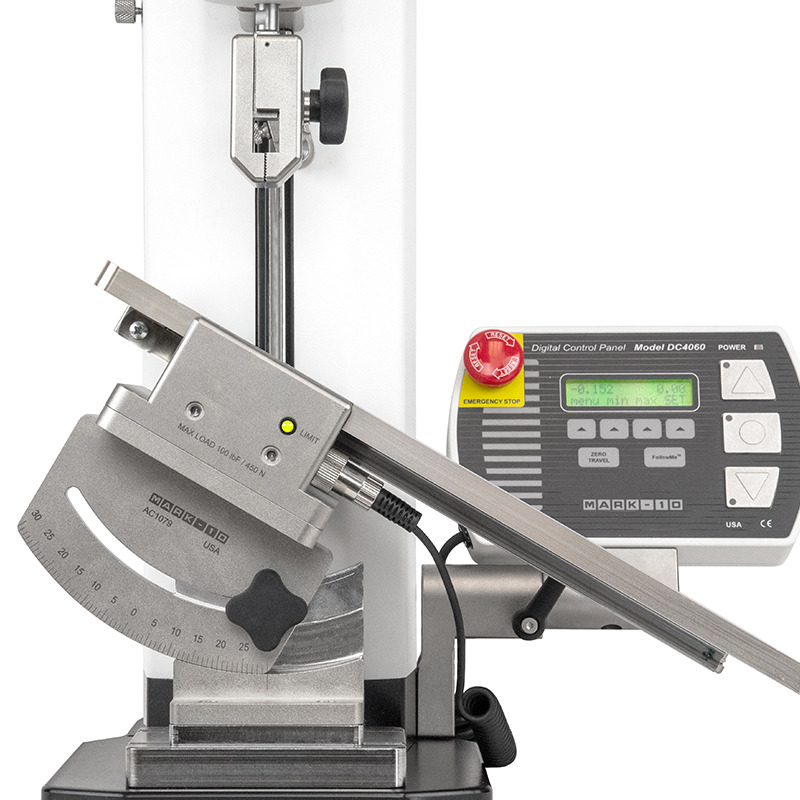

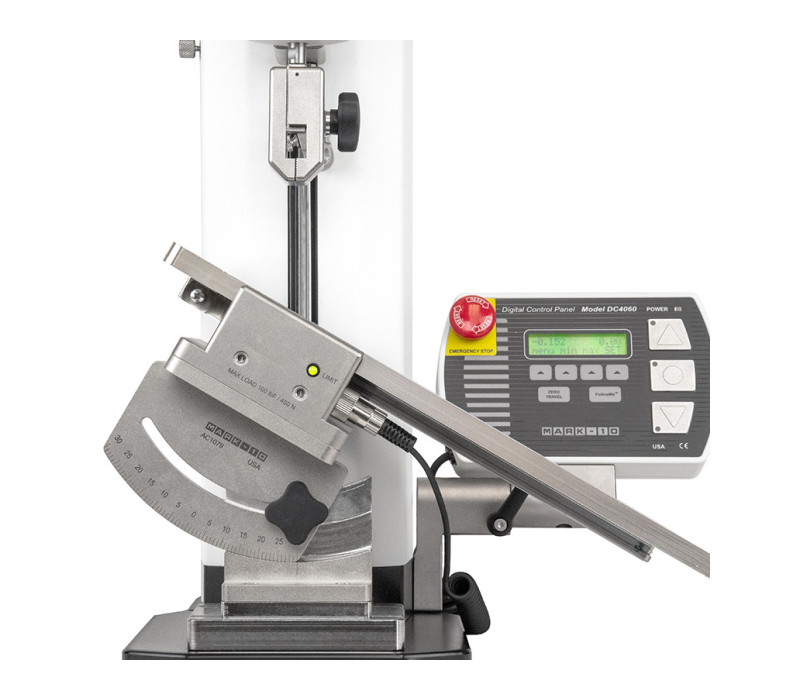

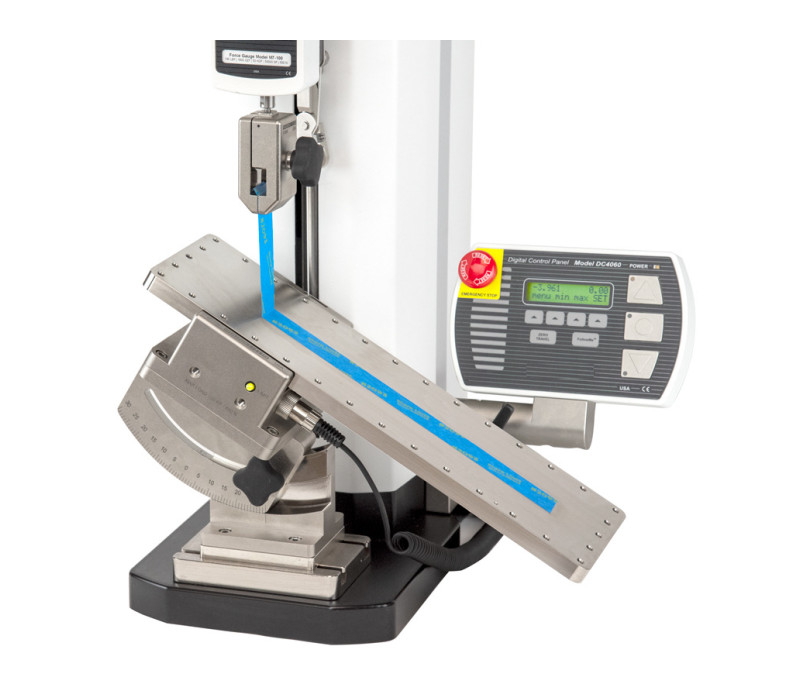

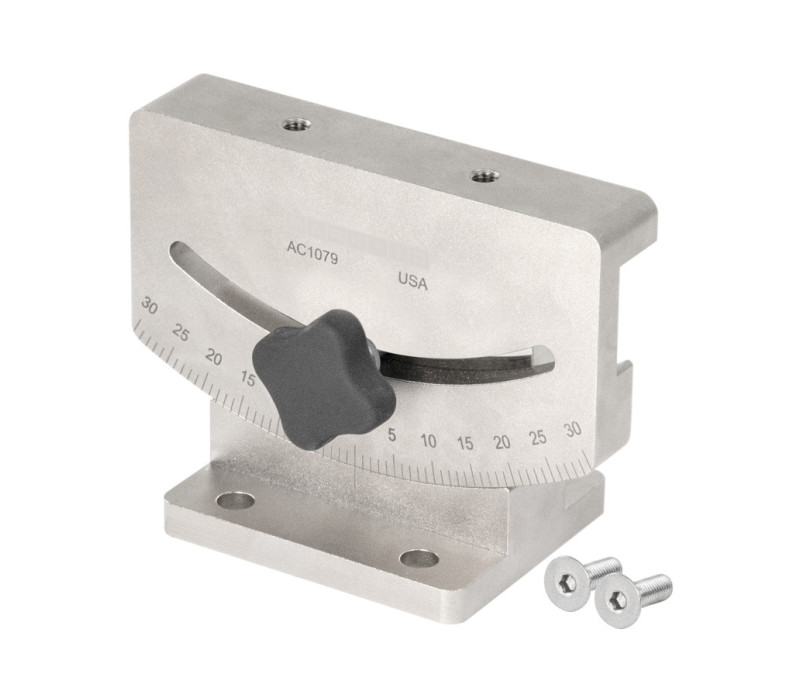

    • Die optionale winkelverstellbare Halterung kippt das Gerät um ± 30 °

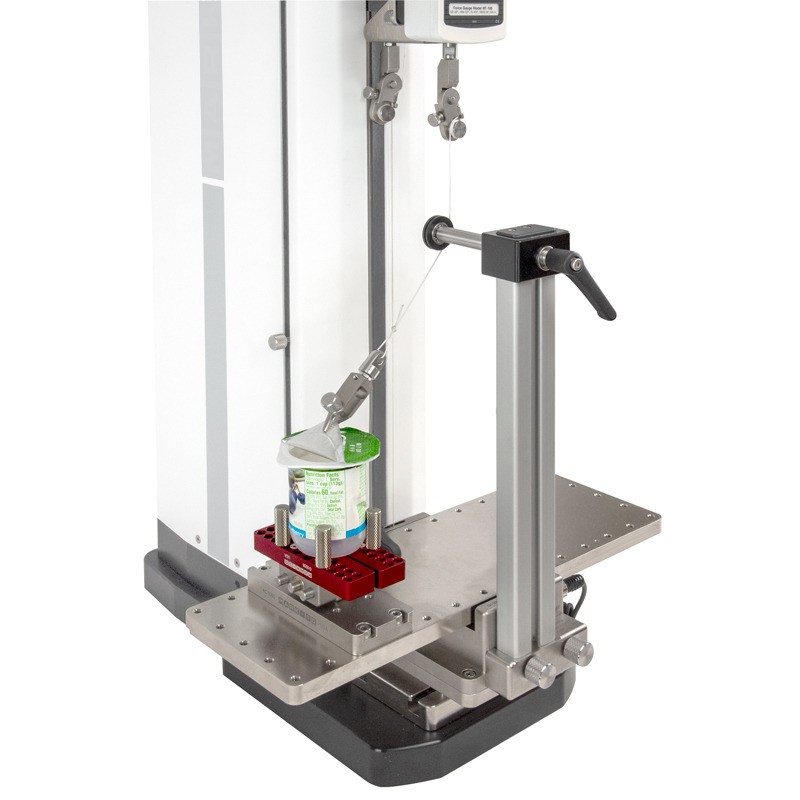

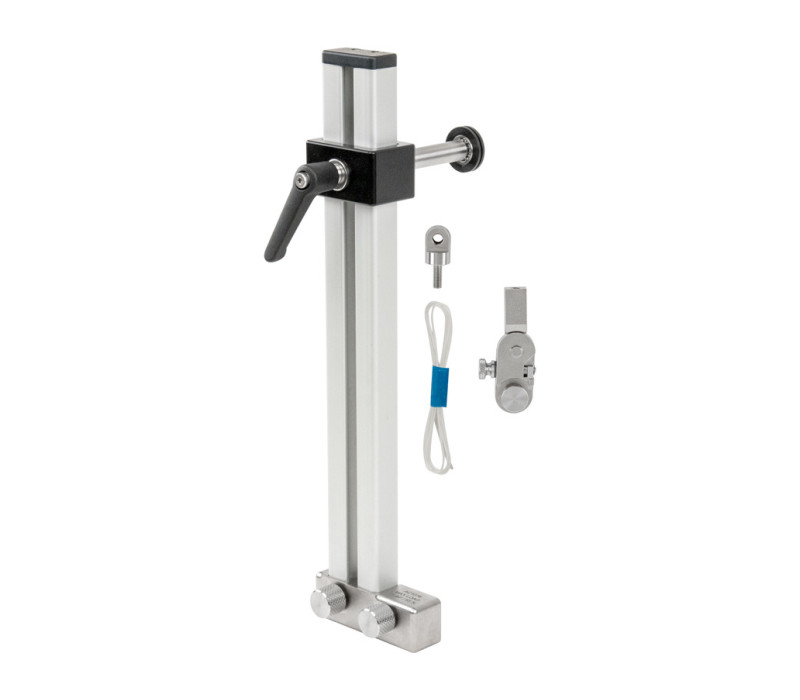

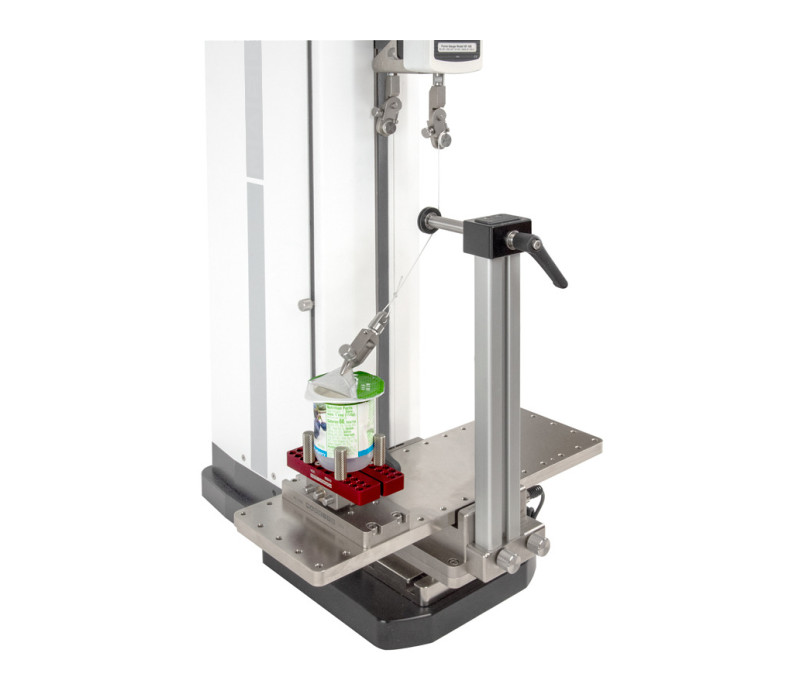

    • Optional einstellbarer Winkeladapter mit Riemenscheibe von 0 ° bis 90 ° unter Beibehaltung der horizontalen Tischausrichtung (max. Kraft: 150 N)

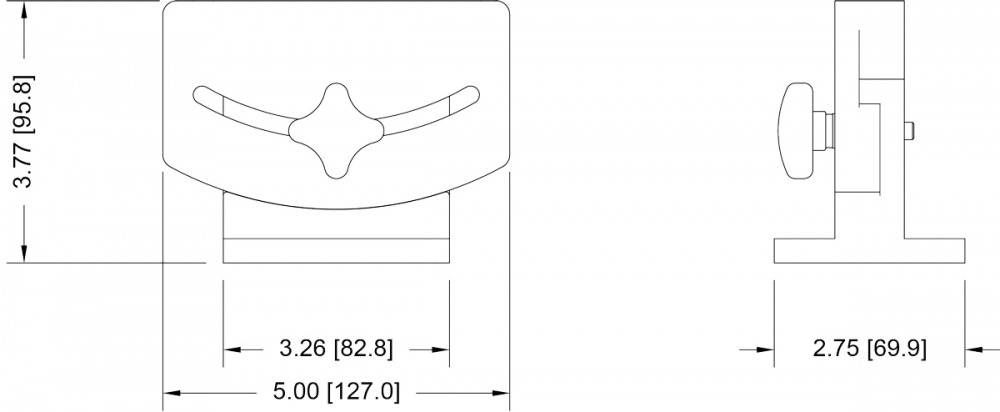

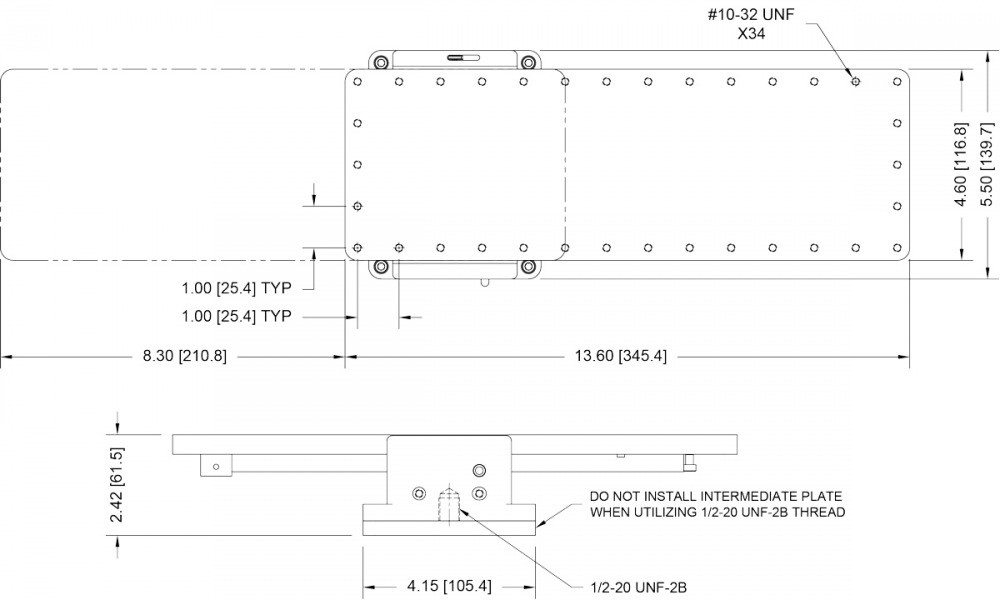

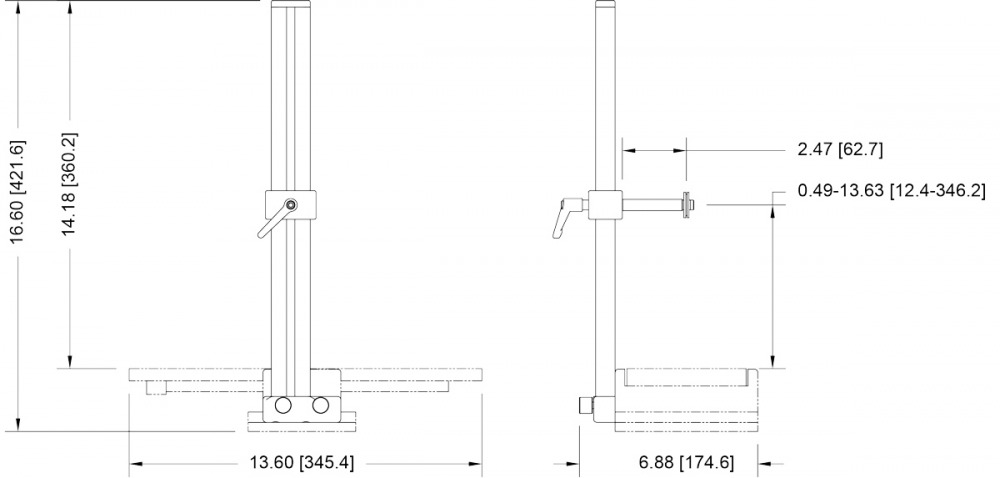

    Abmessungen-G1109
    Abmessungen-G1109
    Abmessungen-G1109

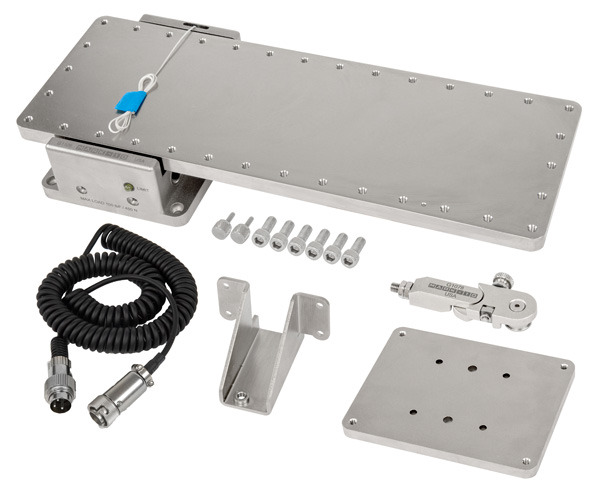

    Lieferumfang

    Die Schälprüfvorrichtung G1109 wird mit folgenden Artikeln geliefert:

    • G1109 Vorrichtung
    • Endschalterkabel
    • Kreuzkopfhalterung
    • G1078 Miniaturpollergriff
    • Prüfstand-Montageadapter
    • Montageteile

    Ähnliche Produkte

    Verwandte Produkte ansehen

    Series-5 Mark-10 digitales Präzisions-Kraftmessgerät

    Series-5 Mark-10 digitales Präzisions-Kraftmessgerät

    Ösenadapter

    Ösenadapter

    F105 / F305 / F505 / F505H Kraft-Druck Prüfmaschine mit IntelliMESUR

    F105 / F305 / F505 / F505H Kraft-Druck Prüfmaschine mit IntelliMESUR

    F105 / F305 / F505 / F505H Series F Kraft-Prüfstand mit EasyMESUR

    F105 / F305 / F505 / F505H Series F Kraft-Prüfstand mit EasyMESUR

    Bestellen

    Produkte
    Artikel Produkt Preis  Menge Aktion
    137296G1109 90° Peel Test Fixture € 2.011,00
    Zubehör
    Artikel Produkt Preis  Menge Aktion
    137910AC1078 - Adjustable Angle Pulley Adapter for G1109 € 470,00

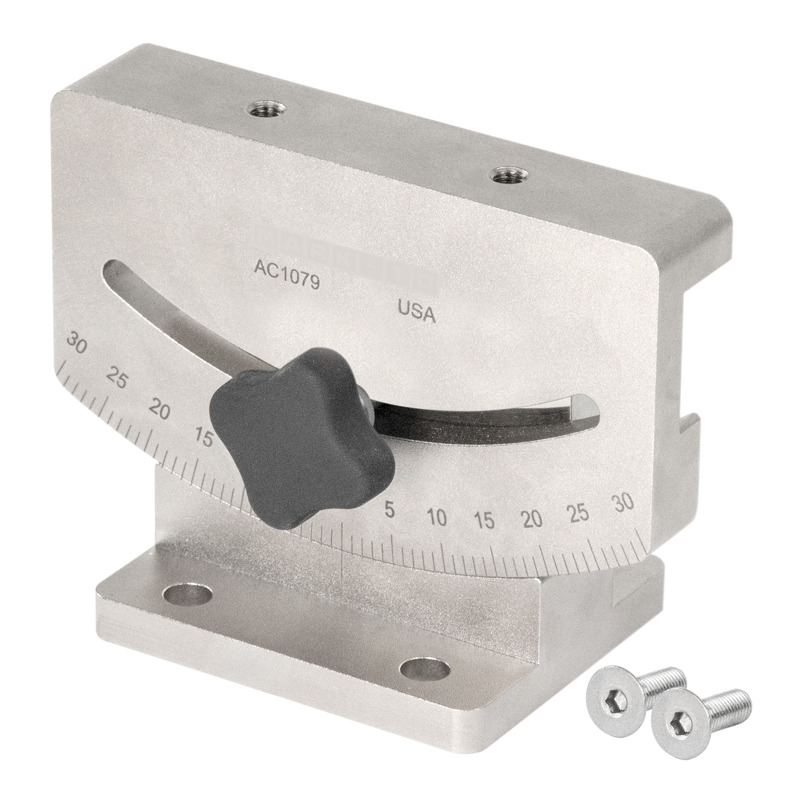

    137909AC1079 - Adjustable Angle Fixture for G1109 € 517,00

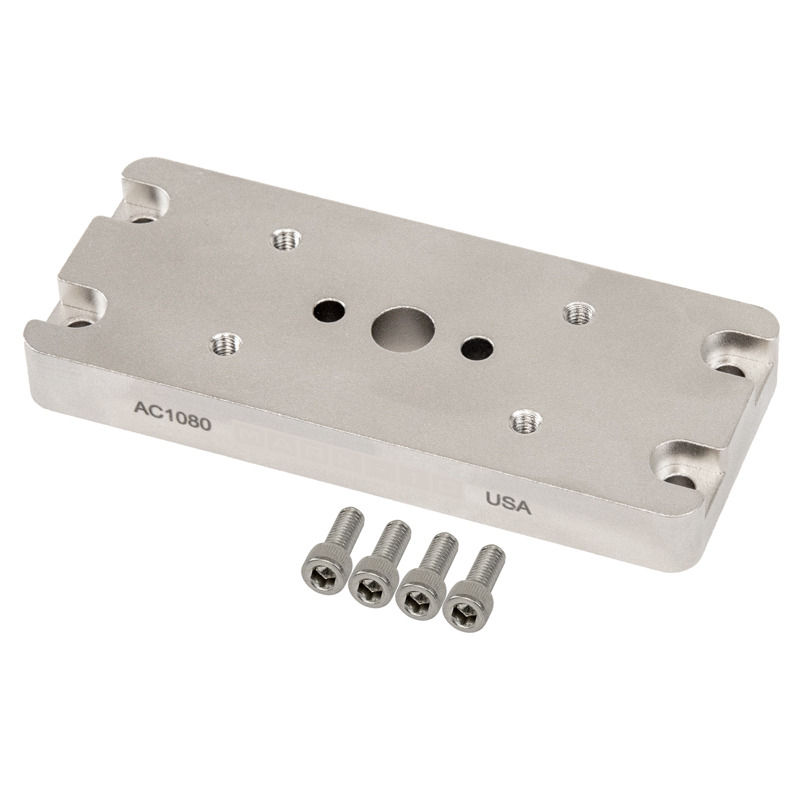

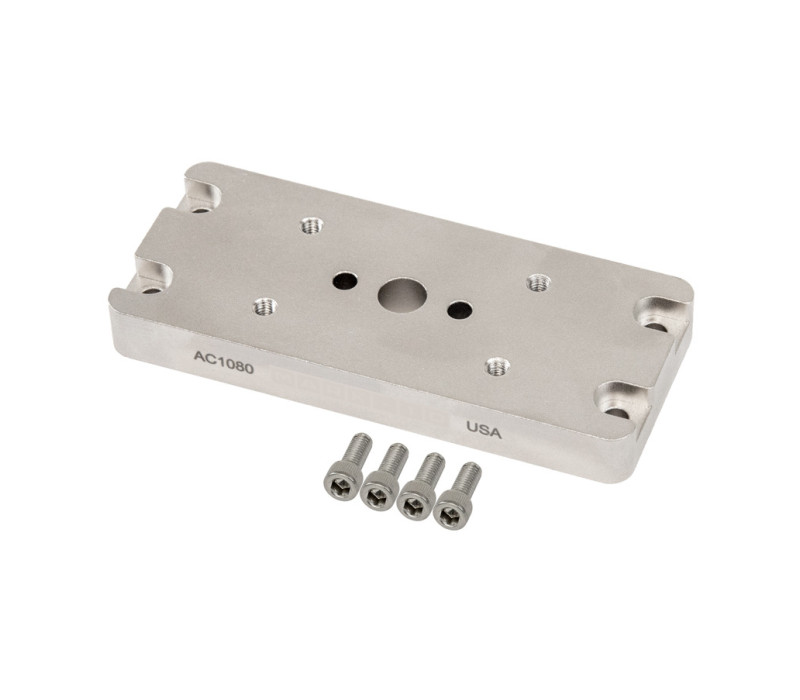

    137497AC1080 - Adapter G1023 / G1058 Grip to G1109 € 141,00
    137911AC1087 - Adapter G1109 to ESM750 / 1500 / F755 / F1505 Test Stand € 164,00

    Alle genannten Preise verstehen sich zzgl. MwSt. und Versandkosten.
    Verfügbarkeit:
    Verfügbar: 1 - 3 Tage ,
    Lieferzeit: 1 - 3 Wochen ,
    Lieferzeit variiert, bitte kontaktieren Sie uns
