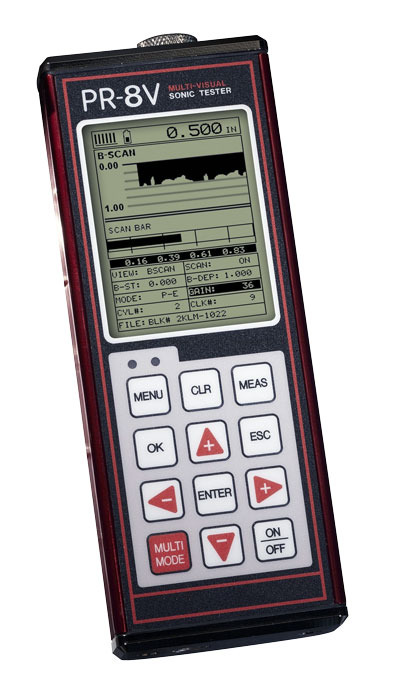

RX8-DL Automobil-Schallprüfer

Wichtiger Hinweis: Der PR-8V Sonic Tester wurde in RX8-DL umbenannt. Alle Spezifikationen und Funktionen bleiben unter dem neuen Modellnamen verfügbar.

Der RX8-DL-Schallmesser von Checkline ist speziell für Motorenbauer und Rennwerkstätten konzipiert. Er ist ideal für Anwendungen mit schwer messbaren Materialien wie Gusstahl- oder Aluminiummotorblöcken und -teilen, kann aber auch Chassisrohre, Karosseriebleche, Rollkäfigrohre und Windschutzscheibendicke messen. Der RX8-DL liefert Wanddickenmessungen mit einer Auflösung von 0,01 mm und ist mit einer breiten Palette von Ultraschall-Messköpfen für verschiedene Anwendungen kompatibel.

Ob Sie Dickenprüfungen an korrodierten Teilen durchführen oder die Integrität von Zylinderwänden beurteilen – der vielseitige RX8-DL liefert die genauen Informationen, die für kritische Inspektionen erforderlich sind.

Wesentliche Merkmale:

Messmodi: Umfasst Pulse-Echo (P-E) und Echo-Echo (E-E) für genaue Dickenmessung durch Beschichtungen.
Automatische Verstärkungsregelung (AGC): Der Echo-Echo-Modus verfügt über AGC zur Messung beschichteter Materialien wie Chassis- oder Rollkäfigrohre mit oder ohne Beschichtungsschicht.
Zeitbasierter B-Scan: Bietet eine Querschnittsansicht der Rückseite, sodass Motorenbauer Zylinderkonturen während des Scannings visualisieren können.
Material-Einstellungen: Speichern von bis zu 64 benutzerdefinierten Einstellungen sowie Werksvoreinstellungen für gängige Anwendungen.
Datenausgabe und -speicherung: Integrierter Datenlogger für Motor- und Chassisinspektionen mit wählbarer Zylinderabbildung oder alphanumerischer Dateispeicherung.
Hochgeschwindigkeits-Scan: Erfasst bis zu 200 Messungen pro Sekunde und zeigt Minimal- und Maximalwerte live während des Scannens an.

Wesentliche Vorteile:

Vielseitige Inspektionen: Misst präzise die Wanddicke an beschichteten und unbeschichteten Oberflächen, einschließlich Zylinderwände und Zylinderkopfkanäle.
Benutzerfreundliche Schnittstelle: Klare Menüs und schnelle Einrichtung machen den RX8-DL einfach zu bedienen.
Robuste Bauweise: Robustes Aluminiumgehäuse, konstruiert für anspruchsvolle Automotive-Umgebungen.
Verstellbare Verstärkung: Fünfstufiger Verstärkungsschalter mit 3-dB-Schritten (40–52 dB) zur Feinabstimmung von Messungen an lauten oder schwer durchdringbaren Materialien.
Weites Messbereich: P-E: 0,63 – 914,4 mm; E-E: 2,54 – 101,6 mm (abhängig von Material und Messkopf).

Der RX8-DL kombiniert fortschrittliche Ultraschalltechnologie mit ergonomischem Design und Inspektionsflexibilität und ist damit die bevorzugte Wahl für Motorenbauer und Automotive-Rennprofis, die Genauigkeit, Anpassungsfähigkeit und Benutzerfreundlichkeit in einem einzigen Gerät fordern.

Kontaktieren Sie uns, um zu erfahren, wie der RX8-DL Ihre Inspektions- und technischen Bewertungsanforderungen unterstützen kann.

Merkmale

B-Scan-Bildschirm: Zeitbasierte Querschnittsdarstellung mit kombiniertem B-Bild und Anzeigefiguren
Hochgeschwindigkeits-Scan: Einstellbare 10-200 Messungen pro Sekunde
Kompatibilität der Sonde: Unterstützt wählbare Aufnehmertypen mit integrierter Zweipfad-Fehlerkorrektur für verbesserte Linearität
Verstärkungsregelung: Manuelle oder automatische Verstärkungsregelung
Speicher und Datenaufzeichnung: Interner Speicher für Setups und Prüfdaten
Verstärkungseinstellungen: Wählbare niedrige, mittlere und hohe Verstärkungsstufen für verbessertes Eindringen in schwierige Materialien
Grenzwert-Alarme: Optische und akustische Alarme mit benutzerdefinierten Hi/Lo-Grenzwerten zur Toleranzüberwachung
Unterstützung für Schallköpf: Verwendet Zwei-Element-Schallköpfe; unterstützt Ein-Element-Schallköpfe je nach Anwendung
Garantie: 2 Jahre

Lieferumfang

Der RX8-DL wird als kompletter Bausatz geliefert:

RX8-DL Messgerät
- Sonde T-104-2120
- 120-ml-Flasche Kupplungsmittel
- Drei AA-Batterien
- NIST-rückführbares Kalibrierungszertifikat
- Benutzerhandbuch
- Robuster, schaumstoffgefütterter Tragekoffer

Materialgeschwindigkeit: Die Geschwindigkeit, mit der sich Schallwellen durch ein Material bewegen. Jedes Material hat seine eigene Geschwindigkeit. Das Messgerät berechnet die Dicke, indem es die Geschwindigkeit mit der gemessenen Laufzeit multipliziert und das Ergebnis durch zwei teilt. Die Kalibrierung umfasst die Bestimmung und Einstellung der richtigen Schallgeschwindigkeit für das Material.
Da sich die Materialgeschwindigkeit mit der Temperatur ändert, ist es wichtig, das Messgerät so nah wie möglich an der tatsächlichen Messtemperatur zu kalibrieren.

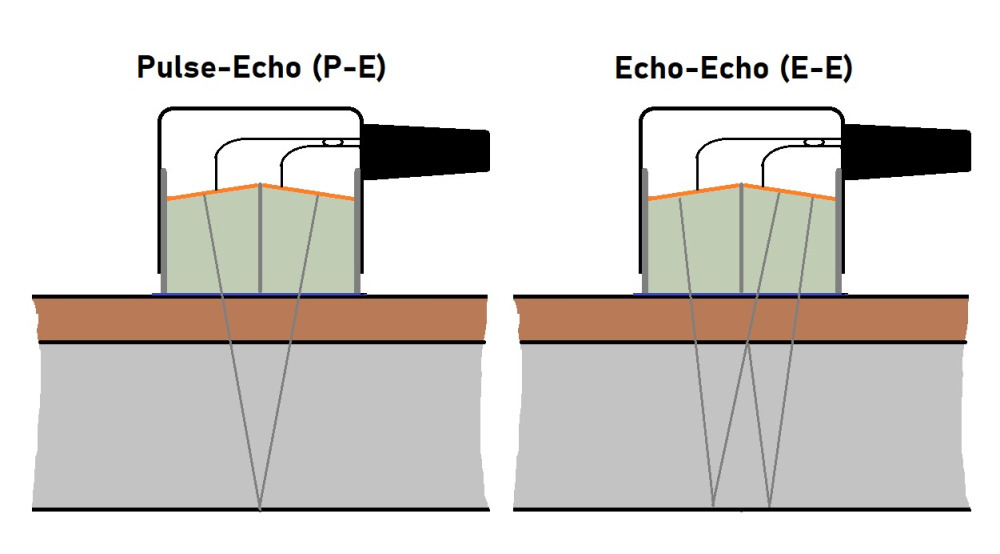

Pulse-Echo-Messungen: In diesem Modus sendet der Messkopf ein Ultraschallsignal aus, das sich durch das Material bewegt, bis es von der Rückwand reflektiert wird. Das Echo wird dann vom Messkopf empfangen und die Laufzeit wird gemessen.
Wenn eine Beschichtung vorhanden ist, wird die Gesamtdicke (Beschichtung + Grundmaterial) gemessen, da die Zeit vom Messkopf bis zur Rückwand gemessen wird, einschließlich alles dazwischen.

Echo-Echo-Messungen: Misst die Zeit zwischen zwei aufeinanderfolgenden Rückwand-Echos, wobei die Beschichtung effektiv ignoriert wird und eine echte Grundmaterialdicke geliefert wird. Echo-Echo-Messungen erfordern eine hochdämpfende Sonde und unterliegen Mindest- und Höchstdickenbegrenzungen im Vergleich zum Pulse-Echo-Modus.

Scan-Balken-Anzeige: Ein linearer grafischer Balken, der Variationen in den Dickenmesswerten anzeigt. Der Skalenbereich kann vom Benutzer angepasst werden, was ihn ideal für die Erkennung kleiner Änderungen der Materialdicke macht.

B-Scan-Anzeige: Bietet eine zweidimensionale Querschnittsansicht der Dicke beim Scannen einer Oberfläche und erstellt eine grafische Karte des von einer Seite aus gemessenen Materialprofils.

Hochgeschwindigkeits-Scanmodus: Ermöglicht das Scannen größerer Bereiche des Prüfmaterials bei gleichzeitiger Beibehaltung einer zuverlässigen Dickenanzeige. Bietet bis zu 140 Messungen pro Sekunde mit einer Bildwiederholfrequenz von 25 Hz.

Grenzwertalarmmodus: Ermöglicht es Benutzern, Hi/Lo-Schwellenwerte festzulegen, um zu überprüfen, ob ein Material innerhalb des erforderlichen Dickenbereichs bleibt. Akustische und visuelle Warnungen werden ausgelöst, wenn Messungen außerhalb der festgelegten Grenzen liegen.

Verstellbare Verstärkung: Die Verstärkung der zurückkehrenden Echos kann manuell oder über die Automatische Verstärkungsregelung (AGC) eingestellt werden, was es erleichtert, genaue Messwerte in Materialien zu erhalten, die schwieriger zu messen sind.

Ansichten anzeigen

Hochgeschwindigkeits-Scanmodus	B-Scan-Modus

High-Speed Sampling: Erfasst 32 Messwerte pro Sekunde und zeigt den Mindestwert an, der ermittelt wurde, sobald der Messwertaufnehmer von der Oberfläche abgehoben wird.	B-Scan-Anzeige: Bietet eine zeitbasierte Querschnittsansicht des Prüfmaterials und zeigt die Kontur der Blindseite oder Unterseite von Rohren und Tanks. Die B-Scan-Kurve wird von rechts nach links mit einer Geschwindigkeit von sieben Sekunden pro Bildschirm gezeichnet.

Der RX8-DL ist mit einer breiten Palette von Dual-Element-Messköpfen kompatibel, jeweils mit unterschiedlichen Durchmessern und Frequenzen je nach Material und Anwendung. Messköpfe mit HD-Kennzeichnung (hohe Dämpfung) werden häufig im Echo-Echo-Modus (E-E) für Messungen durch Beschichtungen eingesetzt, während CPZT-Typen (Verbundwerkstoffe) verbesserte Eindringung für Materialien bieten, durch die Schall schwer übertragen werden kann. Die meisten Standard-Messköpfe sind für den Pulse-Echo-Modus (P-E) konzipiert. Durch Auswahl des Messkopftyps aus einer vordefinierten Liste ruft der RX8-DL automatisch die spezifischen Parameter dieses Messkopfs ab.

Für Motorblöcke (Zylinder & Zylinderköpfe)

Ein einzelner Messkopf ist in der Regel sowohl für Gussaluminium- als Gusseisen-Motorblöcke geeignet. Der 2"-Radius ermöglicht genaue Messungen in konkaven Zylinderflächen, während er gleichzeitig schonend genug für den Einsatz auf flachen Zylinderkopfflächen ist. Dieser Messkopf deckt über 90% der Anwendungen an Gussaluminium- oder Gusseisenblöcken ab.

T-104-2120: 0,500" / 5 MHz mit 2"-Radius (Standard-Messkopf, mit PR-8V geliefert)
T-104-4120: 0,500" / 10 MHz mit 2"-Radius (empfohlen für sehr alte Gussaluminiumblöcke, wenn der Standard-Messkopf nicht geeignet ist)

Für Zylinderköpfe (Kanäle)

Die Wahl des Messkopfs hängt vom Materialtyp (Gusseisen oder Gussaluminium) ab. Diese Messköpfe verfügen über einen 0,55"-Radius und sind je nach Benutzerpräferenz mit 1"- oder 9"-Stab erhältlich.

Gusseisen:
- T-162-2110: 0,250" / 5 MHz, 0,55"-Radius, 1"-Stab
- T-132-2110: 0,250" / 5 MHz, 0,55"-Radius, 9"-Stab
Gussaluminium:
- T-162-4110: 0,250" / 10 MHz, 0,55"-Radius, 1"-Stab
- T-132-4110: 0,250" / 10 MHz, 0,55"-Radius, 9"-Stab

Für Chassis-Rohre

Häufig verwendet von Chassis-Herstellern und Prüfinstitutionen (z. B. NHRA, ARCA). Ein einzelner Messkopf ist normalerweise für die meisten Anwendungen ausreichend, es sei denn, es wird die Fähigkeit zur Messung durch Beschichtungen benötigt.

T-101-4000: 3/16" / 10 MHz, flacher Boden (kein Radius)
T-102-2700: 0,250" / 5 MHz hochdämpfender Messkopf, geeignet für MMX-Modus und Messungen durch Beschichtungen
