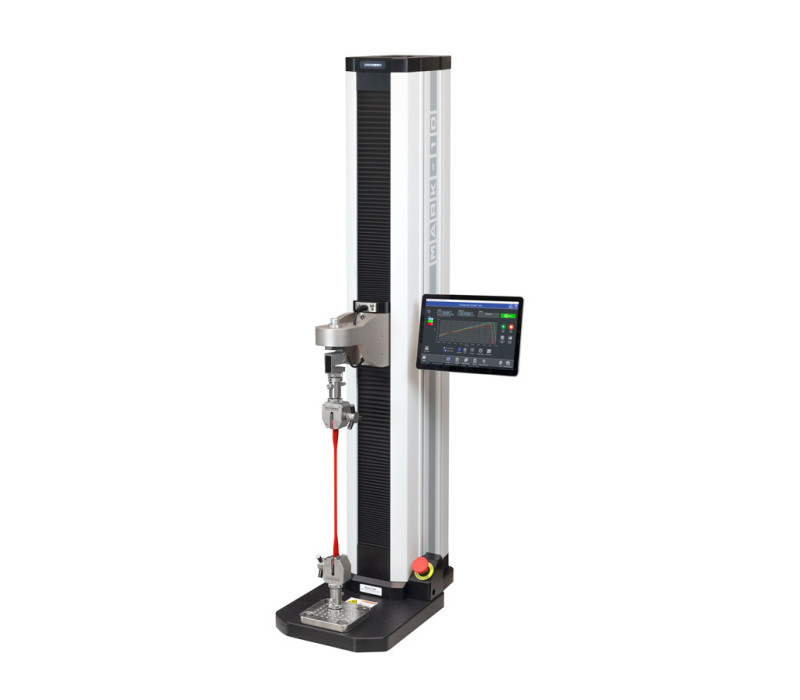

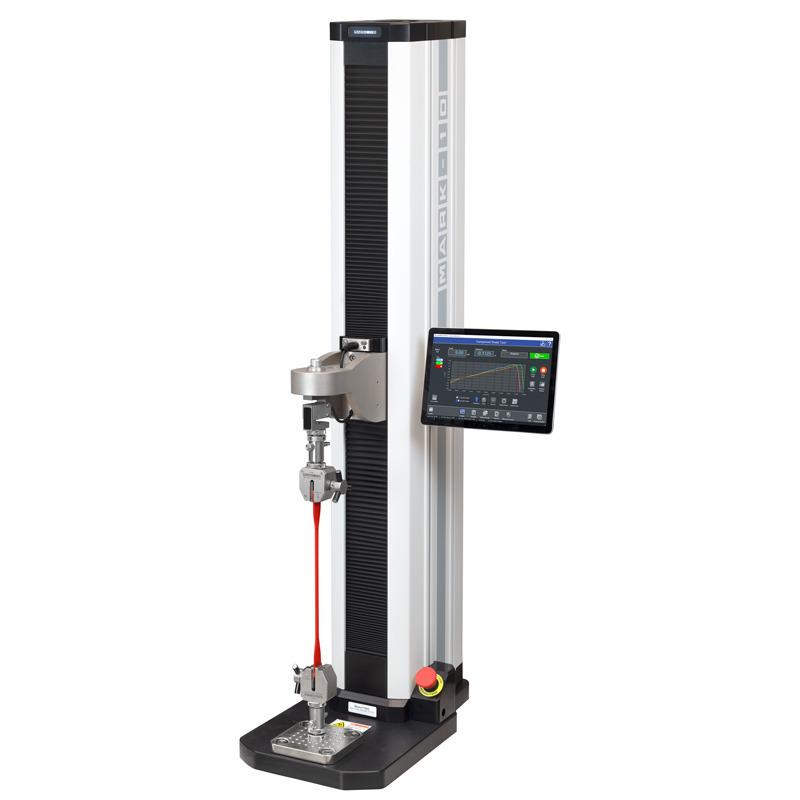

F755 / F1505 Kraft-Prüfsystem für Druck- & Zugkräfte mit IntelliMESUR

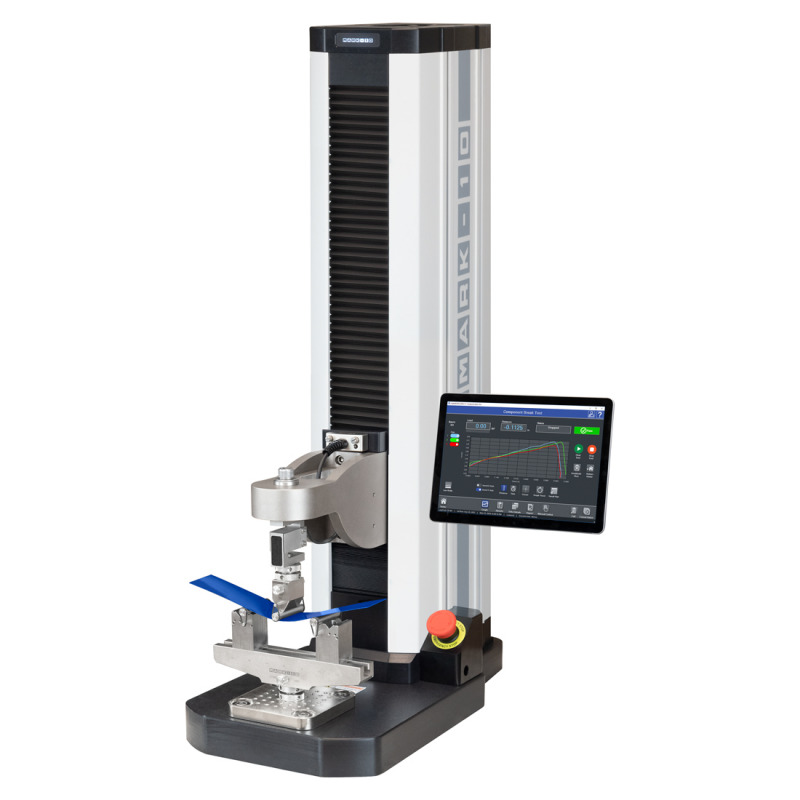

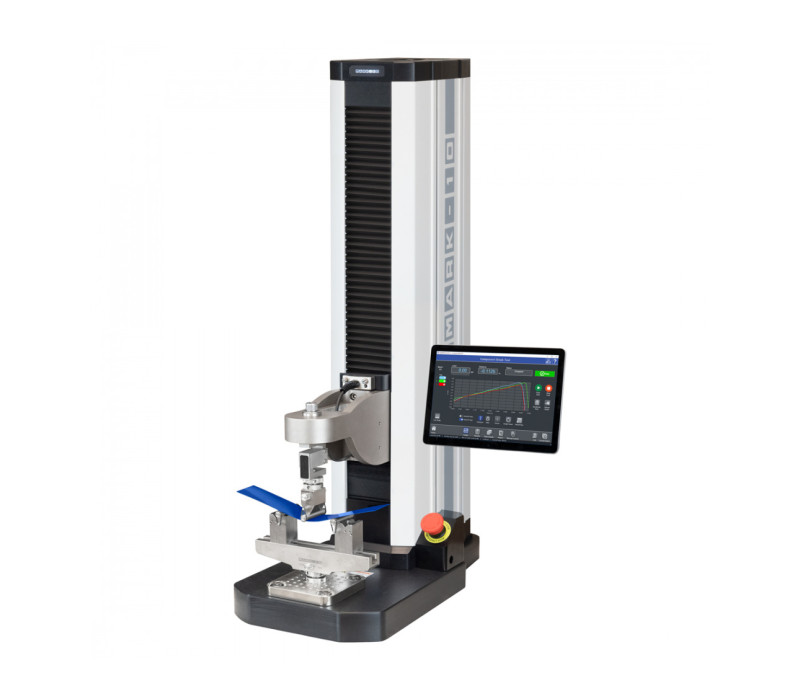

F1505S Kraftprüfsystem konfiguriert mit 3-Punkt Biegevorrichtung mit G1096 Vorrichtung unten und G1087 Vorrichtung oben

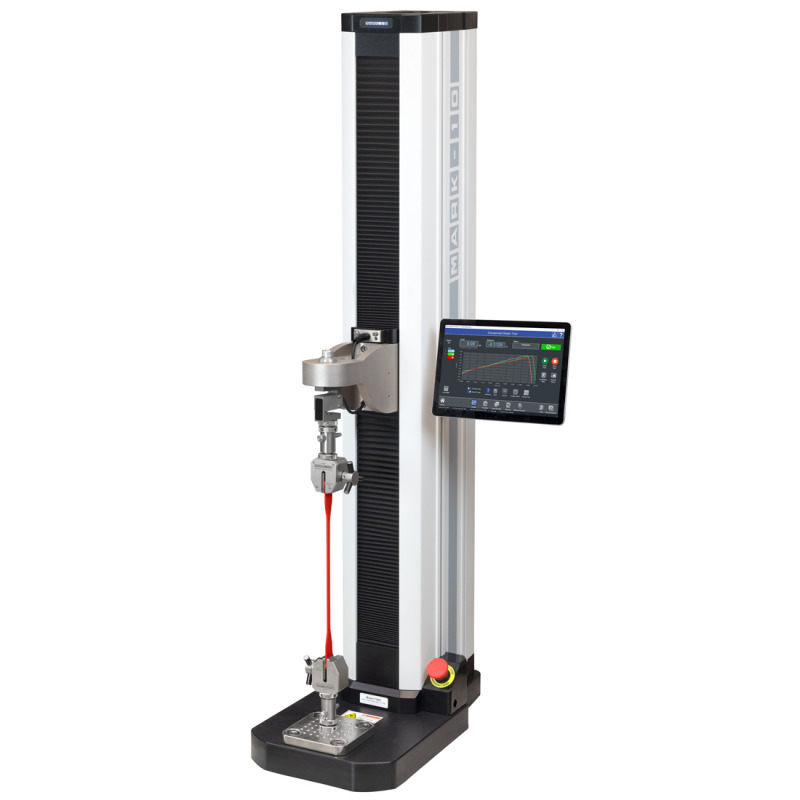

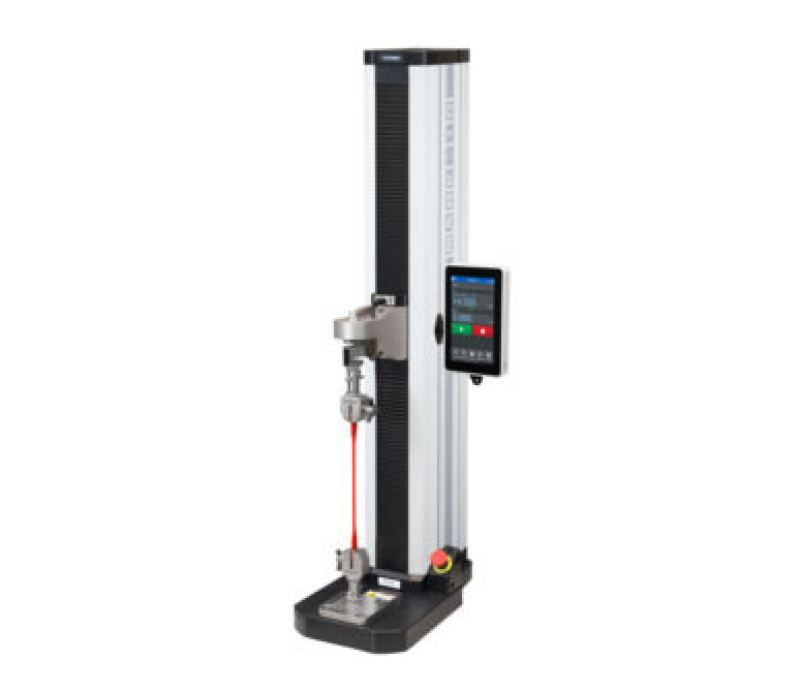

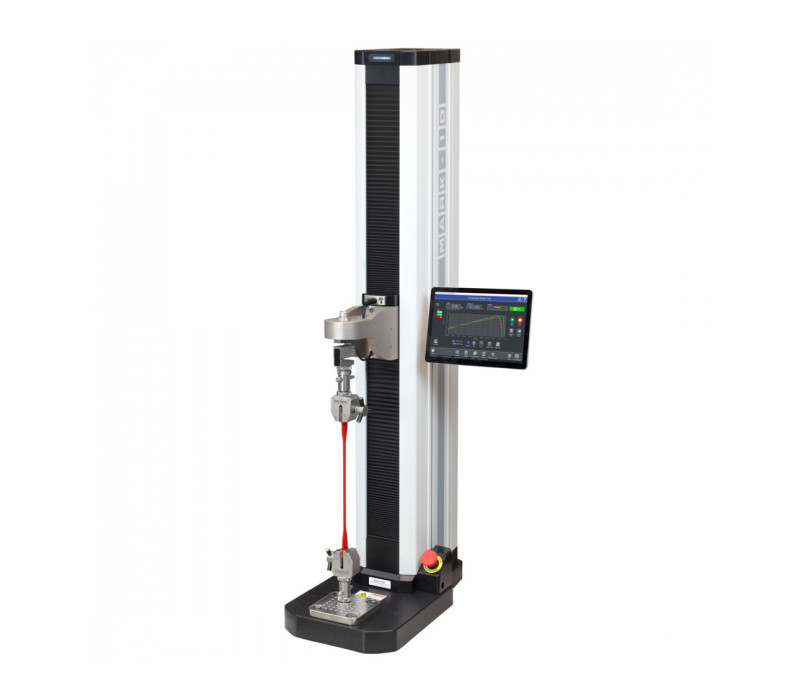

F755 Kraftprüfstand konfiguriert für Zugfestigkeitstest mit zwei G1061 Klemmvorrichtungen

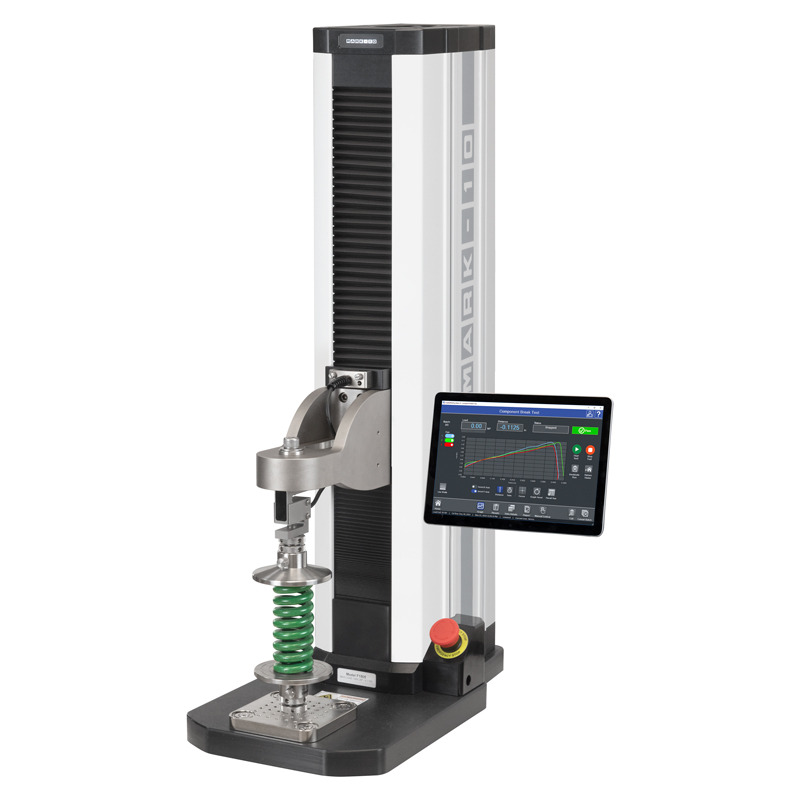

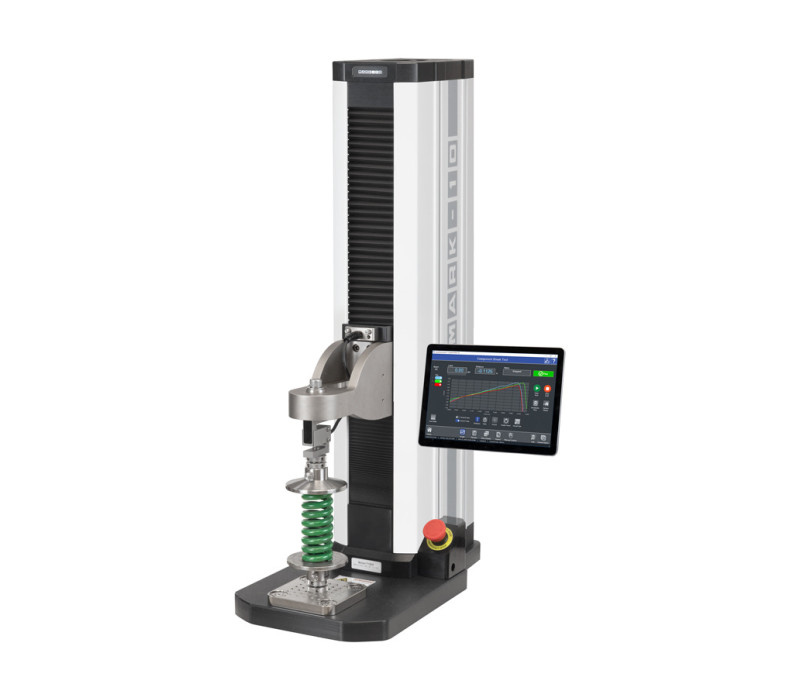

F755S Druckprüfstand konfiguriert für einen Druckkrafttest an einer Feder, ausgestattet mit zwei G1087 Druckplatten

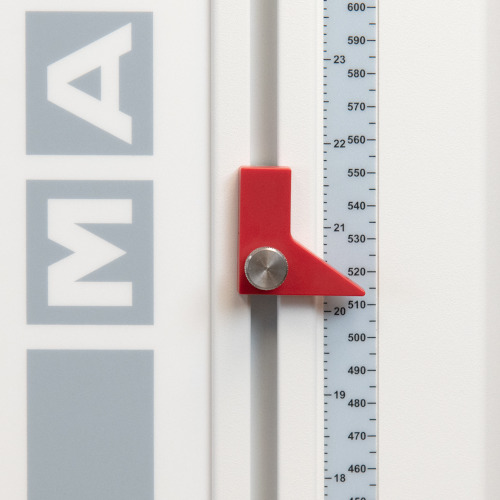

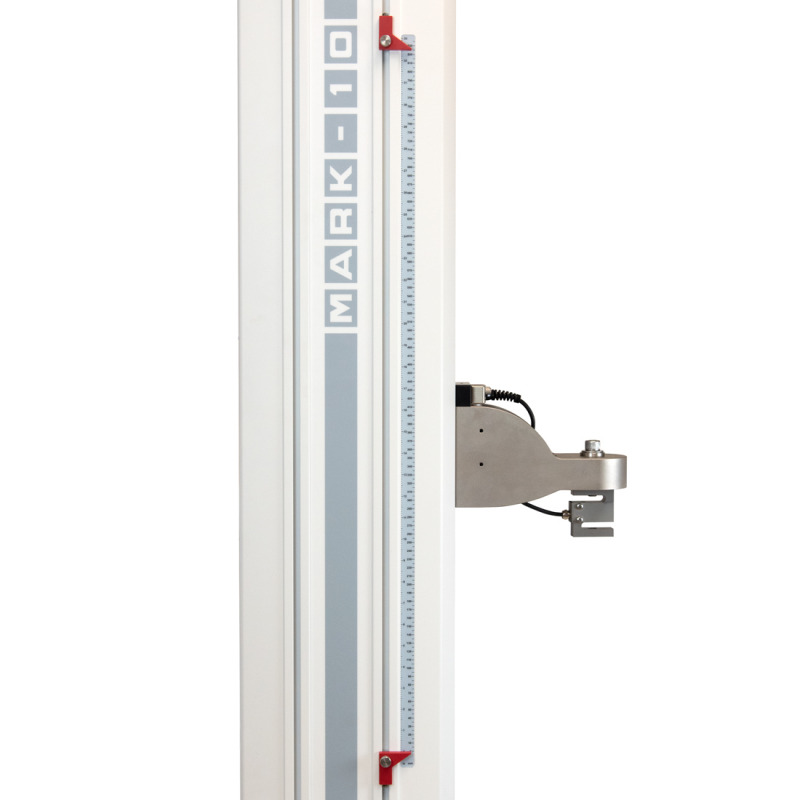

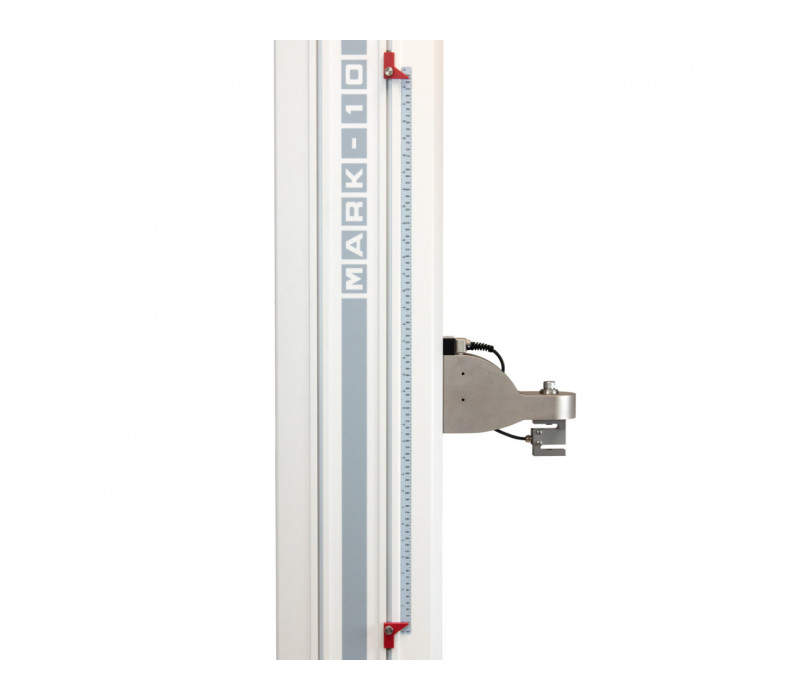

Solide mechanische Wegbegrenzer erlauben eine Begrenzung des Verfahrwegs. Doppelt abgestufte Lineale unterstützen bei der korrekten Positionierung.

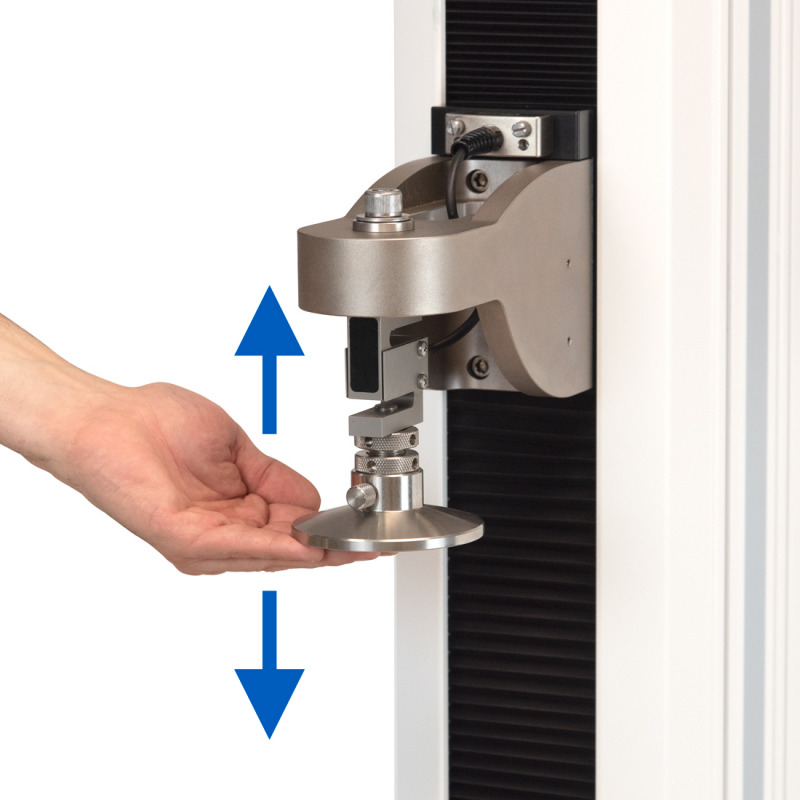

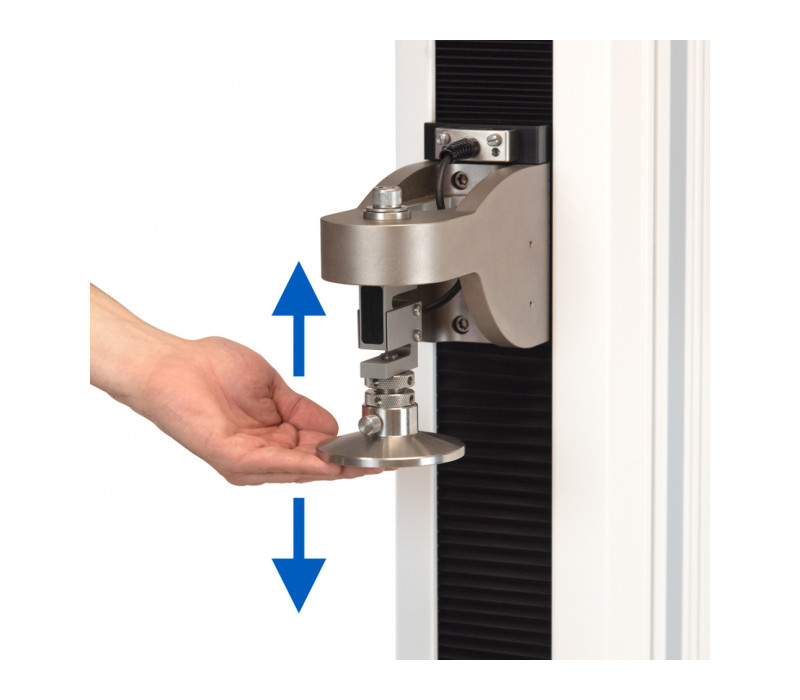

Mittels der FollowMe® Funktion kann der Kreuzkopf, durch drücken und ziehen über die Hand des Anwenders bewegt werden.

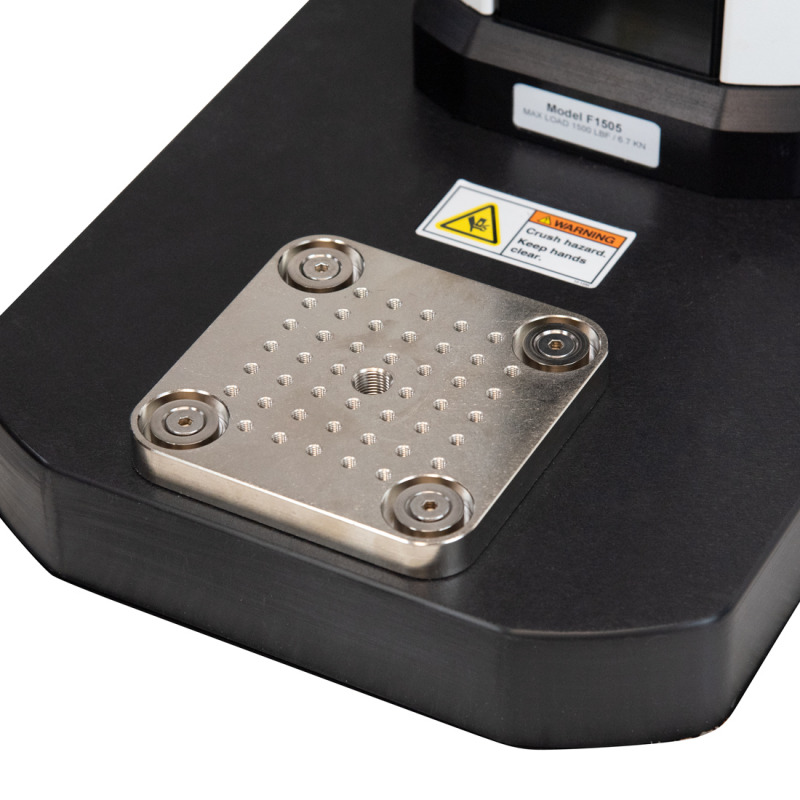

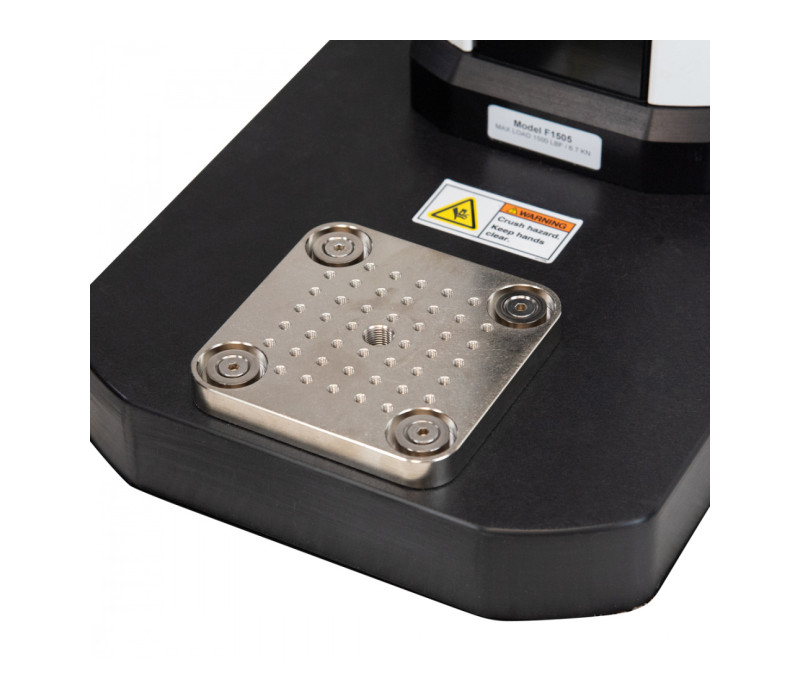

F1505 Grundplate mit einer Matrix von Gewindebohrungen

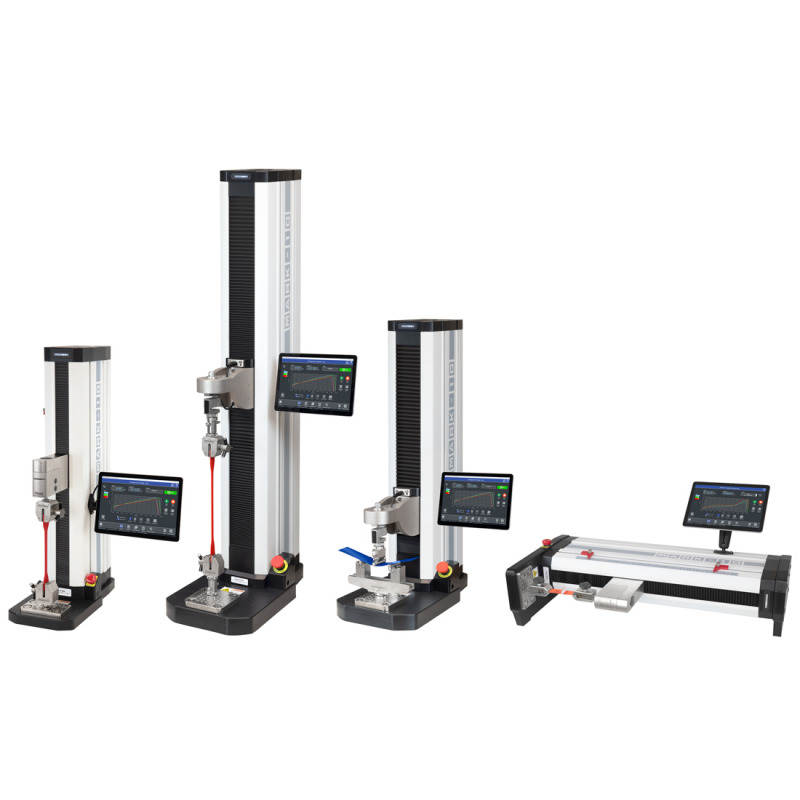

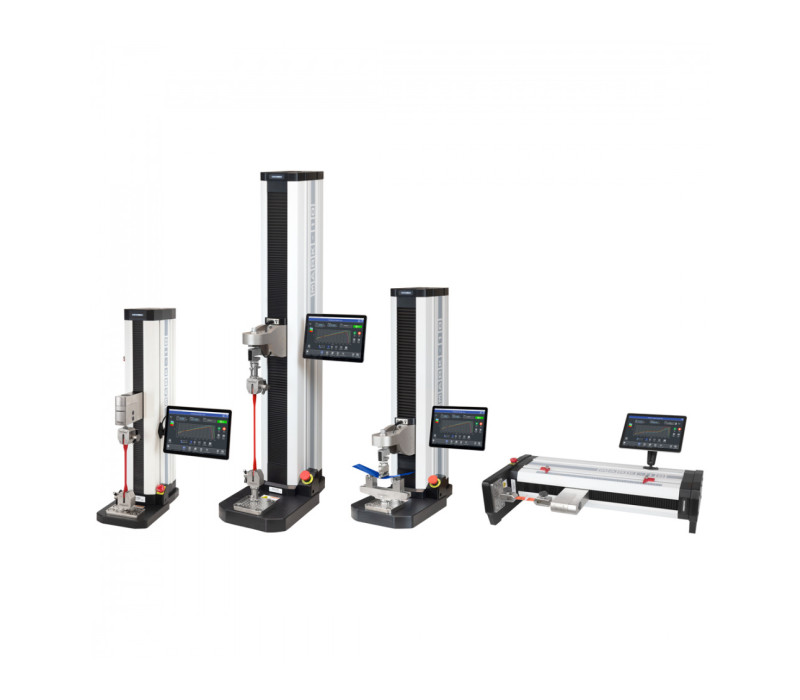

Die Serie F Prüfstände umfasst horizontale und vertikale Prüfstände mit Kapazitäten von 500 N bis 6,7 kN

F755 / F1505 Kraft-Prüfsystem für Druck- & Zugkräfte mit IntelliMESUR

Moderne Kraft-Druck Prüfsysteme mit Tabletsteuerung

Diese Serie von Kraft-Prüfmaschinen für die Testung von Druck- und Zugkräften, mit Kapazitäten bis zu 6,7 kN. In Kombination mit der IntelliMESUR® Software können Anwender Kraft und Weg messen, Testszenarien aufsetzen und Daten speichern, analysieren und exportieren. In der Serie F gibt es eine verschiedene Modelle um den unterschiedlichen Anforderungen an die Höhe und Kapazität gerecht zu werden.

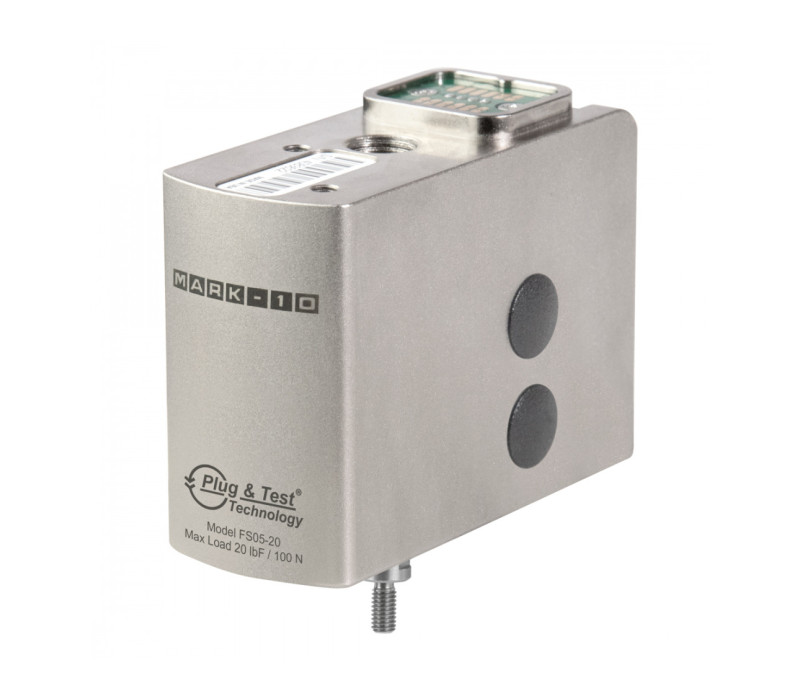

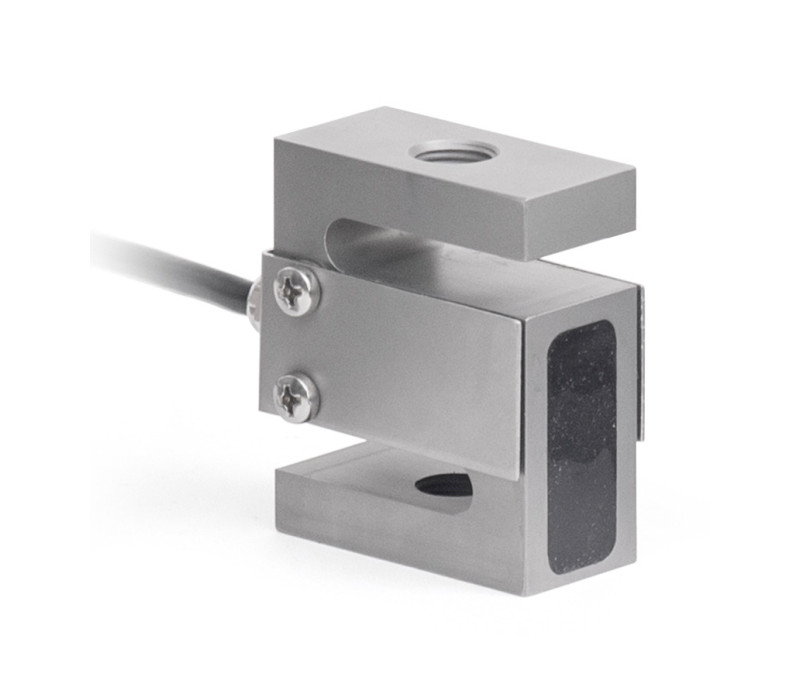

Für diese Modelle aus der Serie F eignen sich die Kraftsensoren aus den Serien FS05 und R07. Um die FS05 Kraftsensoren mit diesen Modellen zu verwenden wird ein AC1083 Adapter benötigt.

Erstellen Sie Tests, speichern die Daten und analysieren Sie im Anschluss mittels der IntelliMESUR® Software. Über einfache Basistests bis hin zu mehrstufigen Sequenzen, können alles direkt über die komplett integrierte IntelliMESUR® Software programmieren. Wählen Sie Modelle mit der Endung "-IMT" für Modelle mit vorkonfiguriertem Windows-Tablet, alternativ können Sie auch auch Modelle ohne Endung "-IMT" wählen und erhalten eine Windows Software zur Verwendung auf Ihrem eigenen Windows Gerät.

Mit IntelliMESUR® können Sie eine große Bandbreite von Basis- und mehrstufigen Tests ausführen, inklusive:

Grenzwert Tests zu einer Last, Distanz oder Bruch
Höhenmessungen
Last halten
Zyklen fahren
Mehrstufige Tests, mit Kombinationen aus den oben genannten Funktionen

Führen Sie individuelle Testungen oder Serien aus und analysieren die Daten Sie die Daten im graphischen Format oder in Ergebnistabellen. Daten können gespeichert oder exportiert werden, wenn benötigt. PDF Berichte, inklusive Ergebnissen, Statistiken, Graphen, System- und Benutzerinfo, sowie Kommentare, können ebenfalls zum speichern oder ausdrucken generiert werden. Zusätzlich können die Berichte personalisiert und mit eigenem Firmenlogo und einem zusätzlichen Bild versehen werden.

Preis ab € 15.530,00

Jetzt einkaufen

Kompensation der Systemverformung Automatische Rückkehr-Funktion
Einrichten, Durchführen und Analysieren von Daten über das integrierte IntelliMESUR®-Bedienfeld.
Integrierte Test-Erstellungsassistenten
Integrierte Lösung für Bewegungssteuerung und Datenerfassung.
Direkte Verbindung des Series R07 Force Sensor und FS05 über den AC1083 Adapter.
Das Plug & Test®-System kann mit Load Cells von Drittanbietern über den PTAF-Adapter verwendet werden.
Mit der FollowMe®-Funktion können Sie den Kraftsensor drücken und ziehen, um den Querträger zu bewegen.
Überlastschutz
Sicherer Benutzerzugriff mit drei Berechtigungsebenen

Series-F EasyMESUR® und IntelliMESUR®

Die motorisierten Prüfstände der Serie-F wurden als eigenständige Mess- und Prüfrahmen entwickelt, für die keine Kraftmessgeräte oder Anzeigen erforderlich sind, um Messungen durchzuführen.

Sie sind in zwei Versionen mit integrierten Touchscreens und einer Version erhältlich, die mit Ihrem eigenen Windows-Computer verbunden wird.

Für jede Version gibt es Niederlastbereiche von 0,5 bis 2,5 kN und Hochlastbereiche von 3,4 bis 6,7 kN. Die Niederlastbereiche sind in drei vertikalen und einem horizontalen Modell erhältlich, die Hochlastbereiche in vier vertikalen Modellen.

Die EasyMESUR®-Reihe verfügt über einen kleineren 7-Zoll-Bildschirm und wird in einem Basis-Setup geliefert. Es ist mit 2 USB-C-Anschlüssen ausgestattet, einem für die PC-Verbindung und einem für einen externen USB-Stick. Optionale Funktionen wie Distanzmessung, Distanzgrenzen, Vorbelastung, Hochgeschwindigkeitserweiterung, Niedriggeschwindigkeitserweiterung, Zyklieren, Brucherkennung, Lasthaltung, FollowMe, Grafik und Berichterstellung sowie PC-Steuerung sind als Einzelpunkte, in Paketen oder als vollständiges Optionspaket erhältlich.

Die IntelliMESUR®-Version des Series-F motorisierten Prüfstands ist mit einem 10,1-Zoll-Bildschirm oder ohne Bildschirm für die Verbindung mit einem PC erhältlich. Es enthält alle Optionen der EasyMESUR® als Standard sowie einige zusätzliche Funktionen wie die Überlagerung vorheriger Messungen auf dem Diagramm und die Option zur Messung des Reibungskoeffizienten (COF).

Alle Geräte sind mit grundlegenden Test-Assistenten ausgestattet, die Sie bei der Einrichtung eines Tests unterstützen. Es gibt Optionen zur Verlängerung der Säulen, zum Hinzufügen von Schutzscheiben und zum Anschließen verschiedener Sensoren mit unterschiedlichen Lastbereichen, die mit den verschiedenen Prüfständen kompatibel sind. Durch Verwendung eines PTAF-Adapters können auch Kunden eigene Sensoren verwendet werden. Für die 705-Serie und höher (ab 3,4 kN) wird ein zusätzlicher Adapter benötigt.

Unterschiede IntelliMESUR® und EasyMESUR®

Funktionen / Spezifikationen	IntelliMESUR®	EasyMESUR®
Grundlegende Test-Assistenten	Inklusive	Inklusive
Mehrstufige-Tests	Inklusive	-
Erweiterte Geschwindigkeitsbereiche	Inklusive	Option
Entfernungsmessung, Entfernungsgrenzen und Vorspannung	Inklusive	Option
Automatische Rückkehr und Zyklisierung	Inklusive	Option
Brucherkennung	Inklusive	Option
Last halten	Inklusive	Option
FollowMe® Positionierung des Querträgers	Inklusive	Option
Stapelprüfung	Inklusive	-
Bedieneraufforderung	Inklusive	-
Grenzwerte für bestanden / nicht bestanden	Inklusive	Inklusive
Berichtsersteller	Inklusive	Option
Ergebnisse	Große Auswahl	1 pro Test
Grafiken und Statistiken	Inklusive	Option
Vergleich früherer Durchläufe in der Grafik anzeigen	Inklusive	-
PC-Steuerung über eine Anwendung von Drittanbietern	-	Option
Messung des Reibungskoeffizienten (COF)	Option	-
Überlastschutz	Inklusive	Inklusive
Genauigkeit - Kraftsensor	±0,1 % oder ±0,15 % vom vollen Messbereich des Sensors	±0,1 % oder ±0,15 % vom vollen Messbereich des Sensors
Genauigkeit - Prüfstand	±0,1 % vom vollen Messbereich des Sensors	±0,1 % vom vollen Messbereich des Sensors
Entfernungsauflösung	0.01 mm	0.02 mm
Kompensation der Systemverformung	Inklusive	Inklusive
Genauigkeit - Entfernung	±0,05 mm, bei jeder Belastung oder Position	±0,15 mm, bei jeder Belastung oder Position
Genauigkeit - Geschwindigkeit	0,2 % der Einstellung	0,2 % der Einstellung
Erfassungsrate für Spitzenlast	20.000 Hz	5.000 Hz
Datenerfassungsrate	1.000 Hz	100 Hz
Anzahl der Datenpunkte pro Durchlauf	1.000.000	100.000
Benutzer und Berechtigungen	3 Berechtigungsstufen, unbegrenzte Benutzer	1 Ebene (Passwortzugriff)
Läuft auf	Windows-Tablet oder PC	Nur Bedienfeld

Video

▶

▶

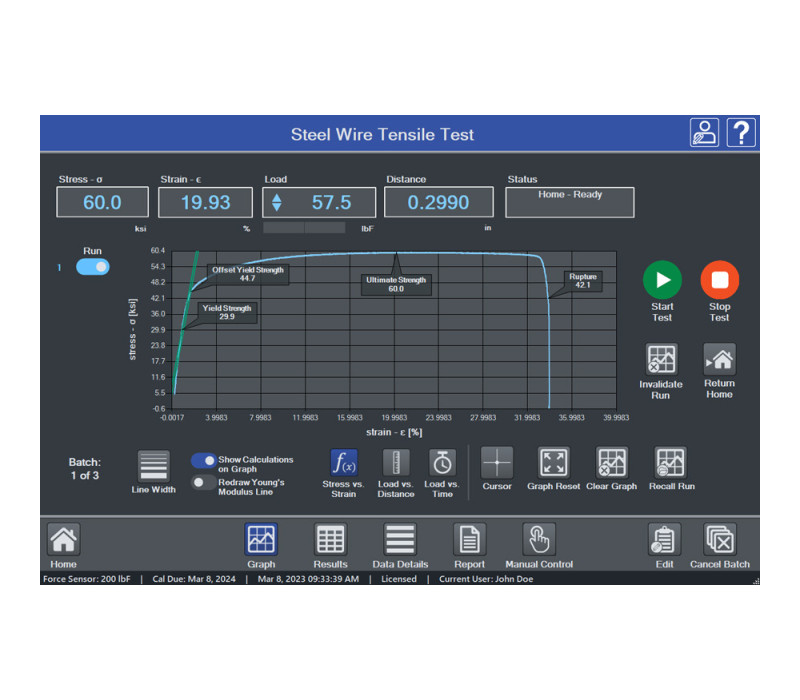

10,1-Zoll IntelliMESUR®-Display

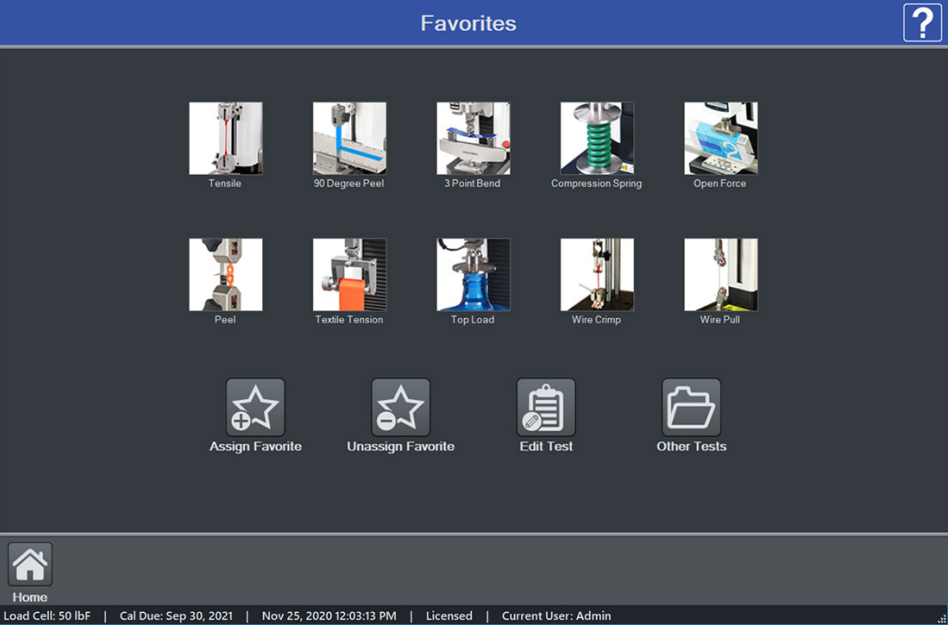

Schnellzugriff auf Favoriten Schneller Zugriff auf bis zu 10 Favoritentests. Jeder Favorit kann mit einem Bild zur einfachen Identifizierung verknüpft werden. Definieren Sie Ihre eigenen Favoriten für eine schnellere Testeinrichtung.	Grafikansicht Die Grafikansicht zeigt die Kraft gegenüber der Entfernung oder der Zeit an. Überlagern Sie bis zu 10 Läufe für visuelle Vergleiche.

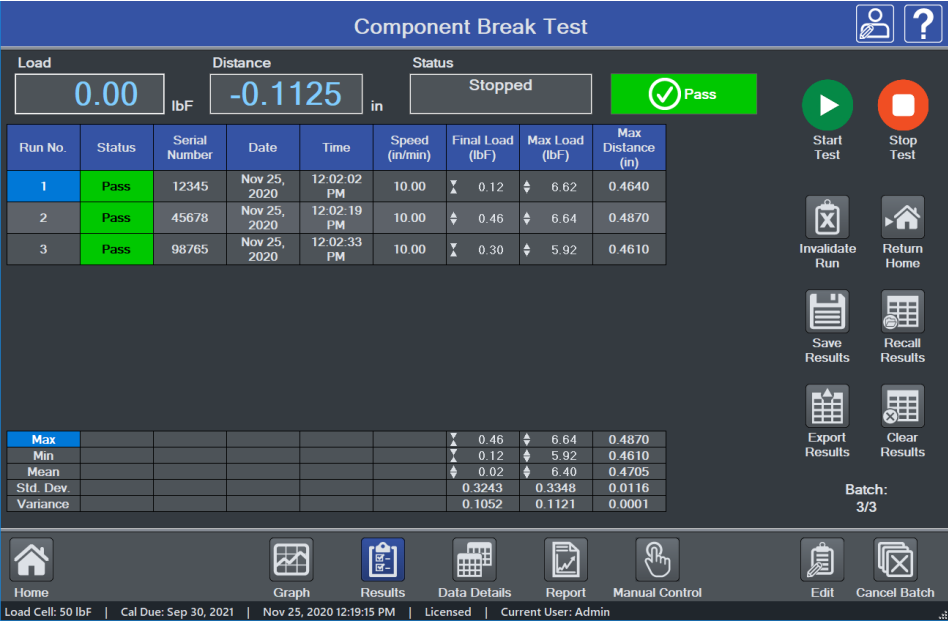

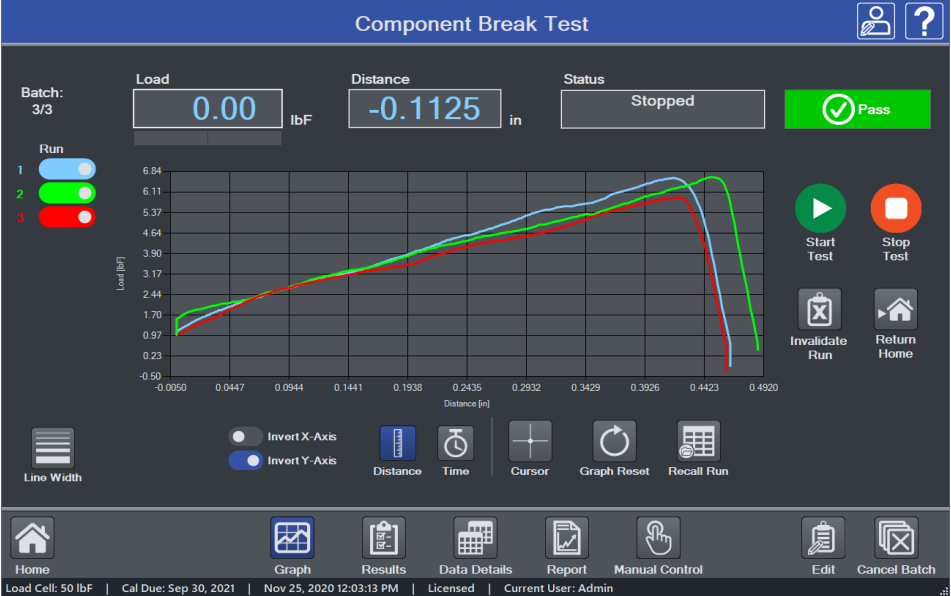

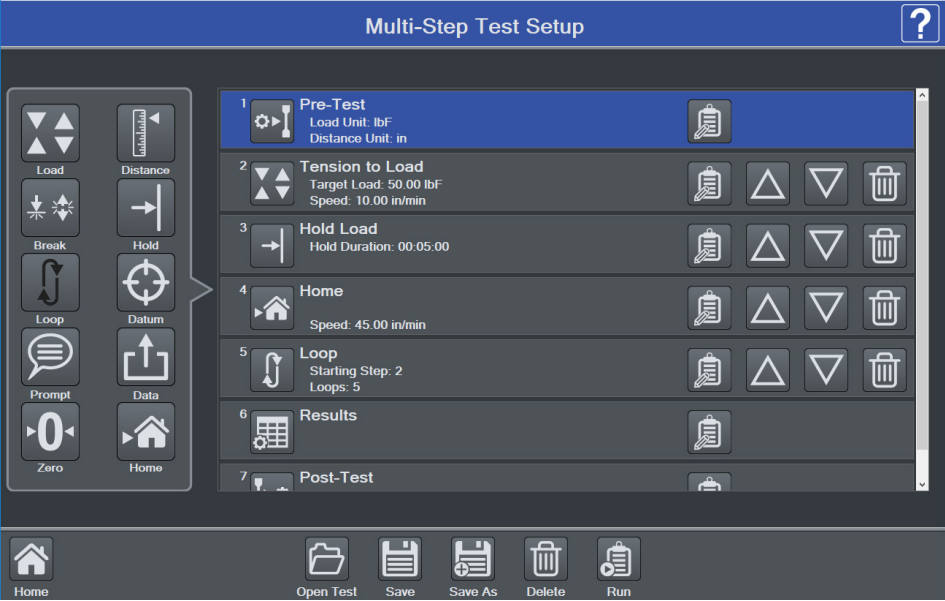

Ergebnisansicht In der Ergebnisansicht werden vom Benutzer ausgewählte Ergebnisse für jeden Lauf angezeigt. Statistiken können auf ausgewählte Ergebnisse angewendet werden.	Mehrschritt-Testeinrichtung Bauen Sie auf den grundlegenden Test-Assistenten auf und integrieren Sie problemlos jede Kombination von Schritten, mit der Möglichkeit, eine Sequenz von Schritten zu wiederholen.

Intelligente manuelle Steuerung Steuern Sie den Testrahmen manuell, um schnelle Kraft- und Entfernungsergebnisse zu erhalten oder die Quertraverse manuell vor einem Test zu positionieren. Wählen Sie aus verschiedenen Betätigungsmethoden, darunter momentane (Tastenhalte), aufrechterhaltene (Tastenfreigabe) Bewegung, Jog-Modus mit drei Entfernungs-Voreinstellungen.	Kalibrierung von Kraftsensoren IntelliMESUR® bietet ein integriertes Hilfsprogramm mit einem intuitiven, schrittweisen Assistenten. Manuelle Steuerungen ermöglichen es dem Techniker, den Testrahmen zur Anwendung von Zug- und Druckkräften zu verwenden. Alternativ können Sie die Kraftsensoren zur Kalibrierung außerhalb des Standorts mit einem Mark-10 Modell M7I oder M5I-Indikator entfernen.

Spezielle Funktionen

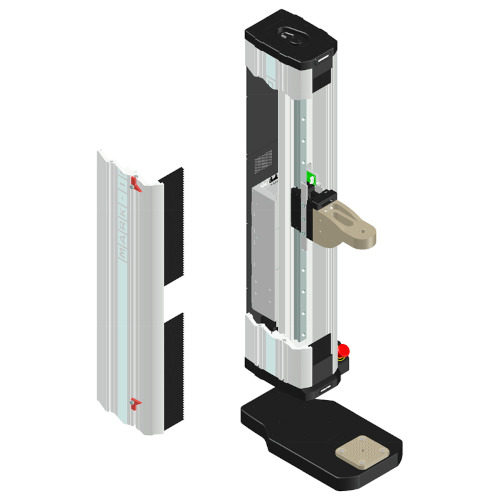

	Steifes und präzises Design Ein außergewöhnlich steifer Rahmen wird in einem speziellen Extrusionsverfahren gefertigt für maximale Steifheit. Die Werkskompensation von Prüfrahmen und Kraftsensoren gewährleistet eine Positionsgenauigkeit von ±0,05 mm unter allen Bedingungen. Für eine reibungslose und ruhige Bewegung treiben Schrittmotoren und Regler eine Kugelumlaufspindel mit linerarer Führungsschiene, ohne Geschwindigkeitsvariation unter Last, an.
	Externe Endschalter Externe Endschalter Obere und untere Endschalter können als Verfahrwegsbegrenzer oder für Testausnahmen verwendet werden. Doppelt abgestufte Lineale helfen bei der Schalterplatzierung.

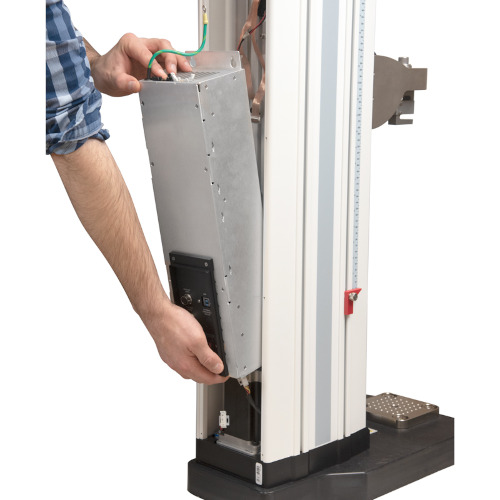

	Einfach wartbare Elektronik Der Großteil der Elektronik ist in separaten Gehäusen verbaut, welche ohne Spezialwerkzeug ausgetauscht werden können

Spezifikationen

	Modell F755	Modell F755S	Modell F1505	Modell F1505S
Kapazität	3,4 kN	3,4 kN	6,7 kN	6,7 kN
Maximaler Verfahrweg	813 mm	360 mm	813 mm	360 mm
Geschwindigkeitsbereich	0,02 - 1.525 mm/min	0,02 - 1.525 mm/min	0,02 - 1.800 mm/min	0,02 - 1.800 mm/min
Lastgenauigkeit (% der Kapazität))	Prüfstand + Kraftsensor, zusammen kalibriert: ±0.1% Prüfstand einzeln: ±0.1% Kraftsensor einzeln: Series FS05: ±0.1% \| Series R07: ±0.15%	Prüfstand + Kraftsensor, zusammen kalibriert: ±0.1% Prüfstand einzeln: ±0.1% Kraftsensor einzeln: Series FS05: ±0.1% \| Series R07: ±0.15%	Prüfstand + Kraftsensor, zusammen kalibriert: ±0.1% Prüfstand einzeln: ±0.1% Kraftsensor einzeln: Series FS05: ±0.1% \| Series R07: ±0.15%	Prüfstand + Kraftsensor, zusammen kalibriert: ±0.1% Prüfstand einzeln: ±0.1% Kraftsensor einzeln: Series FS05: ±0.1% \| Series R07: ±0.15%
Lasterfassungsrate	20.000 Hz	20.000 Hz	20.000 Hz	20.000 Hz
Datenerfassungsrate	1.000 Hz	1.000 Hz	1.000 Hz	1.000 Hz
Genauigkeit Geschwindigkeit	±0.2%	±0.2%	±0.2%	±0.2%
Genauigkeit Verfahrwerg	±0,05 mm, werkskompensiert bis Volllast	±0,05 mm, werkskompensiert bis Volllast	±0,05 mm, werkskompensiert bis Volllast	±0,05 mm, werkskompensiert bis Volllast
Auflösung Verfahrweg	0,01 mm	0,01 mm	0,01 mm	0,01 mm
Endschalter Wiederholbarkeit	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Stromversorgung	Universal Eingang 100-240 VAC, 50/60 Hz, 300W	Universal Eingang 100-240 VAC, 50/60 Hz, 300W	Universal Eingang 100-240 VAC, 50/60 Hz, 300W	Universal Eingang 100-240 VAC, 50/60 Hz, 300W
Sicherung	4A, 3AG, SLO BLO	4A, 3AG, SLO BLO	4A, 3AG, SLO BLO	4A, 3AG, SLO BLO
Gewicht	83 kg (Prüfstand) 107 kg (Versandgewicht)	68 kg (Prüfstand) 88 kg (Versandgewicht)	89 kg (Prüfstand) 112 kg (Versandgewicht)	71 kg (Prüfstand) 93 kg (Versandgewicht)
Umgebungskonditionen	Gebrauch ausschließlich drinnen Bis zu 2000 Meter über Meeresspiegel Temperatur: 5 – 35°C Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend Netzspannungsschwankungen bis ±10 % der Nennspannung Kurzzeitige Überspannungen bis zur Überspannungskategorie II Einsatz in Umgebungen bis Verschmutzungsgrad 2	Gebrauch ausschließlich drinnen Bis zu 2000 Meter über Meeresspiegel Temperatur: 5 – 35°C Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend Netzspannungsschwankungen bis ±10 % der Nennspannung Kurzzeitige Überspannungen bis zur Überspannungskategorie II Einsatz in Umgebungen bis Verschmutzungsgrad 2	Gebrauch ausschließlich drinnen Bis zu 2000 Meter über Meeresspiegel Temperatur: 5 – 35°C Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend Netzspannungsschwankungen bis ±10 % der Nennspannung Kurzzeitige Überspannungen bis zur Überspannungskategorie II Einsatz in Umgebungen bis Verschmutzungsgrad 2	Gebrauch ausschließlich drinnen Bis zu 2000 Meter über Meeresspiegel Temperatur: 5 – 35°C Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend Netzspannungsschwankungen bis ±10 % der Nennspannung Kurzzeitige Überspannungen bis zur Überspannungskategorie II Einsatz in Umgebungen bis Verschmutzungsgrad 2
Konformität	CE Kennzeichnung	CE Kennzeichnung	CE Kennzeichnung	CE Kennzeichnung
Garantie	3 Jahre	3 Jahre	3 Jahre	3 Jahre
Die Lastkapazität verringert sich bei höheren Geschwindigkeiten wie folgt: - F755 / F755S: limitiert bei 2,3 kN bei mehr als 900 mm/min - F1505 / F1505S: limitiert bei 4,5 kN bei mehr als 1.525 mm/min

Modelle F755 / F1505

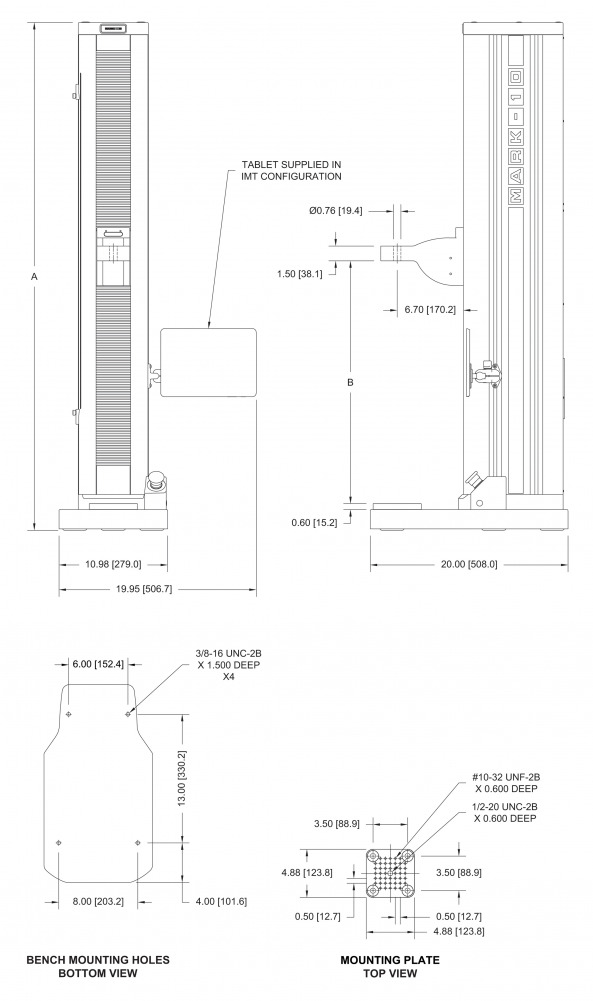

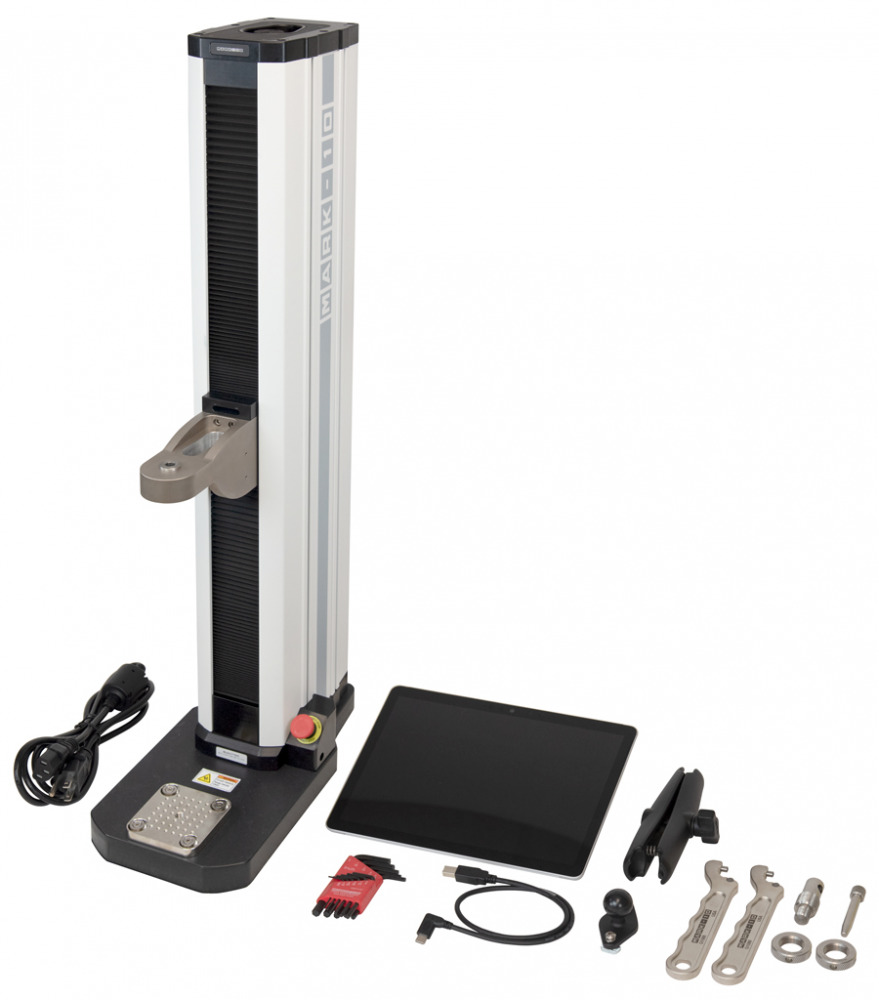

Die F755, F755S, F1505 und F1505S werden als komplettes Set versende, dies beinhaltet:

1 Kontrolpanel, mit Montagehalterung und Hardware (nur -IMT Modelle)
1 Montagehalterung für das Prüfstandende (nur F505H Modell)
1 USB Datenträger mit Software und Installationsdateien (nur -IM Modelle)
1 USB Dongle (nur -IM Modelle)
1 USB Kabel
1 Eye-End Kit für die Prüfstandbasis
2 Sperringe für Eye End
2 Maulschlüssel
1 Netzkabel
1 Inbusschlüssel Satz
1 NIST rückführbares Kalibrierzertifikat für Kraft (zusätzliches Zertifikat für Distanz und Geschwindigkeit optional erhältlich)

Produkte

Artikel	Produkt	Preis
137825	F755-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 750 lbF / 3.4 kN	€ 16.228,00
137827	F1505-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 1,500 lbF / 6.7 kN	€ 17.450,00
137826	F755S-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, short, 750 lbF / 3.4 kN	€ 15.530,00
137828	F1505S-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, short, 1,500 lbF / 6.7 kN	€ 16.889,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns

Warenkorb ansehen Auschecken

F755 / F1505 Kraft-Prüfsystem für Druck- & Zugkräfte mit IntelliMESUR

Moderne Kraft-Druck Prüfsysteme mit Tabletsteuerung

Merkmale

Abmessungen

Unterschiede IntelliMESUR® und EasyMESUR®

Schnellzugriff auf Favoriten

Grafikansicht

Ergebnisansicht

Mehrschritt-Testeinrichtung

Intelligente manuelle Steuerung

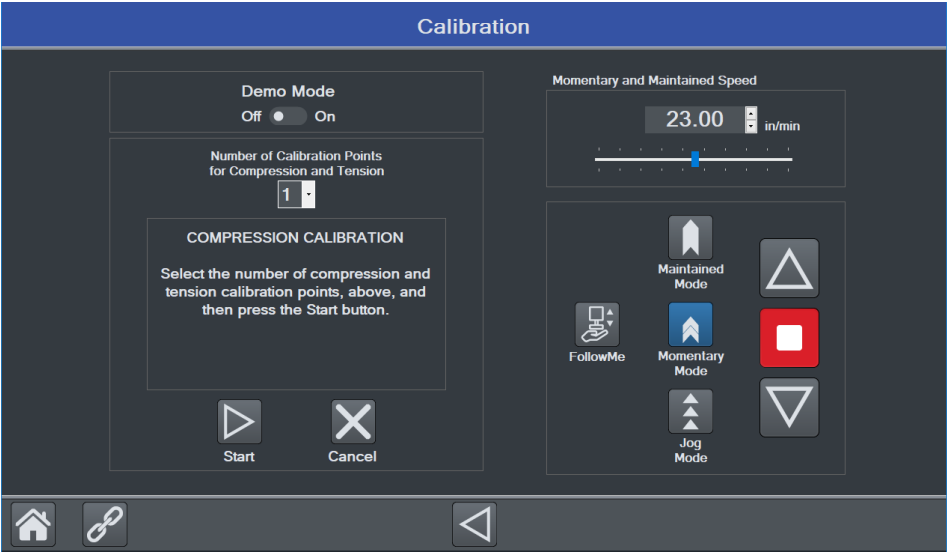

Kalibrierung von Kraftsensoren

Spezifikationen

F105 / F305 / F505 / F505H Kraft-Druck Prüfmaschine mit IntelliMESUR

F105 / F305 / F505 / F505H Series F Kraft-Prüfstand mit EasyMESUR

F755 / F755S / F1505 / F1505S Series F Kraft-Prüfstand mit EasyMESUR

Series-3I Kraft-/ Drehmomentmesser

Series-5I Kraft-/ Drehmoment-Messgerät digital

Series 7I professionelles Kraftmessgerät und Drehmomentmessgerät

IMF002

Series R07 Kraftsensor für Serie F Prüfstände

PTA Plug & Test Adapter für Wägezellen

Series FS05 Kraftsensor für Serie F Prüfstände

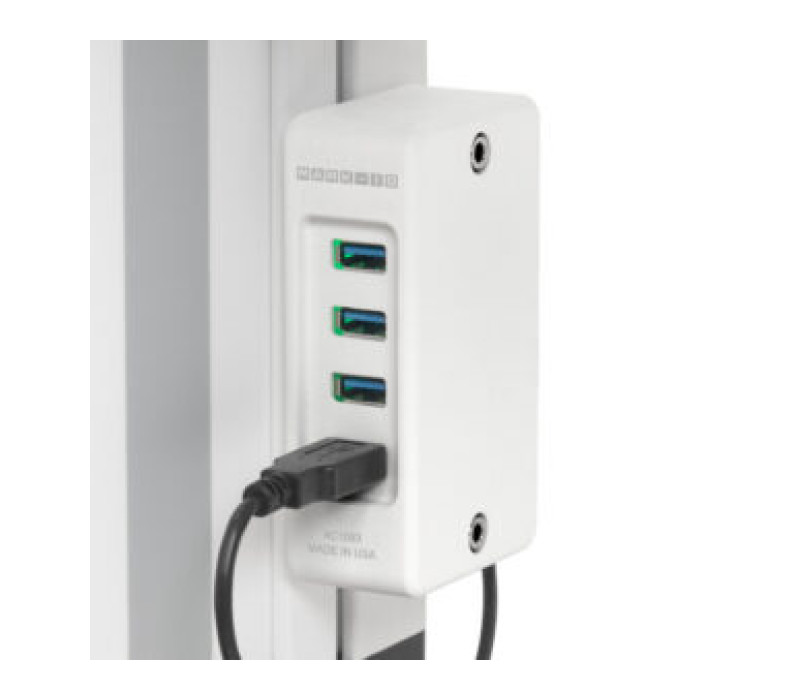

AC1093 Series-F USB hub
