Einzelelement Verzögerungsstift-Sensoren
Hohe Präzision und Zugänglichkeit für spezialisierte Anwendungen

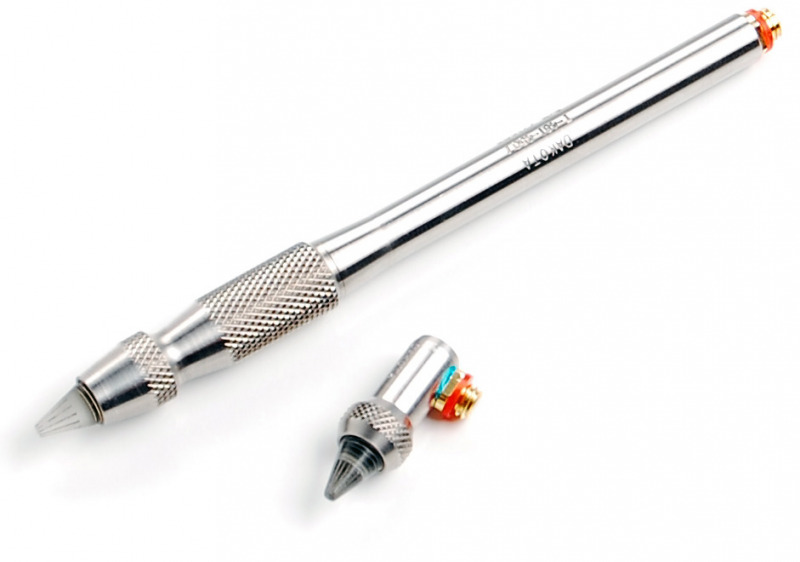

Die Einzel-Element-Verzögerungsstrecken-Bleistift-Messköpfe von Checkline sind unverzichtbare Werkzeuge für präzise Dickenmessungen an Materialien wie Aluminium, Titan, Stählen und dünnen Kunststoffen. Optimiert für die Verwendung mit dem TI-PVX-Ultraschall-Dickenmessgerät, sind diese Sonden ideal für Prüfungen in schwer zugänglichen Bereichen und für kleinmaßstäbliche Anwendungen, die Genauigkeit erfordern.
Wesentliche Merkmale:
- Präziser Fokuspunkt: Bündelt den Ultraschallstrahl in einem 1/16" oder 1/8" Punkt und ermöglicht hochgenaue Messungen an Behältern, Rohren mit kleinem Durchmesser und Turbinenschaufeln.
- Robuste Bauweise: Jedes Modell ist mit einem 1/4"-Kristall und einer Mikrodot-Steckverbindung ausgestattet, was eine sichere Konnektivität und zuverlässige Montage gewährleistet.
- Ergonomisches Design: Erhältlich in Konfigurationen wie Oberseiteinlass oder rechtwinklig für einfache Handhabung in verschiedenen industriellen Anwendungen.
Wesentliche Vorteile:
- Anwendungsvielfalt: Erhältlich in mehreren Varianten, einschließlich T-481-5507 (10 MHz), T-681-4507 (10 MHz, 90° rechtwinklig) und T-581-5507 (15 MHz), um spezifische Prüfungsanforderungen zu erfüllen.
- Hochauflösende Messungen: Liefert die für kritische Dickenbewertungen und Fehlererkennung an empfindlichen Materialien erforderliche Präzision.
- Materialanpassungsfähigkeit: Mit Acryl- und Graphit-Verzögerungsspitzen geliefert, um genaue Messungen an einer Vielzahl von Kunststoffen zu ermöglichen und unterschiedliche akustische Impedanzen auszugleichen.
Wichtiger Hinweis: Die Messbereiche in Kunststoffen und anderen Materialien können je nach gewähltem Modell und Art der Verzögerungsspitze variieren, was sowohl Flexibilität als auch Präzision in der Anwendung gewährleistet.
Kontaktieren Sie uns für weitere Details oder zur Auftragserteilung. Unser Team hilft Ihnen gerne bei der Auswahl des richtigen Bleistift-Messkopfs für Ihr Projekt und gewährleistet Präzision und Effizienz bei der Ultraschallprüfung.
| Durchmesser der Sonde | Frequenz | Modus | Verzögerungstipp | Durchmesser Spitze | Bereich* |
|---|---|---|---|---|---|
| 3/16" | 10 MHz | Echo-Echo | X-152-0000 | 1/16" | 0,15mm - 7,6mm ST |
| 3/16" | 10 MHz | Pulse-Echo | X-152-0000 | 1/16" | 0,25mm - 10mm ST |
| 3/16" | 10 MHz | Echo-Echo | X-152-0000 | 1/16" | 0,127mm - 7,6mm PL |
| 3/16" | 10 MHz | Pulse-Echo | X-152-0000 | 1/16" | 0,127mm - 7,6mm PL |
| 3/16" | 10 MHz | Echo-Echo | X-752-0000 | 1/8" | 0,15mm - 7,6mm ST |
| 3/16" | 10 MHz | Pulse-Echo | X-752-0000 | 1/8" | 0,25mm - 12,7mm ST |
| 3/16" | 10 MHz | Echo-Echo | X-752-0000 | 1/8" | 0,127mm - 10mm PL |
| 3/16" | 10 MHz | Pulse-Echo | X-752-0000 | 1/8" | 0,127mm - 10mm PL |
| 3/16" | 15 MHz | Echo-Echo | X-152-0000 | 1/16" | 0,15mm - 2,5mm PL |
| 3/16" | 15 MHz | Pulse-Echo | X-152-0000 | 1/16" | 0,2mm - 6,35mm ST |
| 3/16" | 15 MHz | Echo-Echo | X-152-0000 | 1/16" | 0,127mm - 3,8mm PL |
| 3/16" | 15 MHz | Pulse-Echo | X-152-0000 | 1/16" | 0,127mm - 6,35mm PL |
| 3/16" | 15 MHz | Echo-Echo | X-752-0000 | 1/8" | 0,15mm - 3,8mm ST |
| 3/16" | 15 MHz | Pulse-Echo | X-752-0000 | 1/8" | 0,15mm - 10mm ST |
| 3/16" | 15 MHz | Echo-Echo | X-752-0000 | 1/8" | 0,127mm - 2,5mm PL |
| 3/16" | 15 MHz | Pulse-Echo | X-752-0000 | 1/8" | 0,127mm - 3,8mm PL |
* Die Messbereiche wurden unter Verwendung von Standardkalibrierblöcken aus 4340 Stahl und üblichen Kunststoffproben ermittelt. Die tatsächlichen Messbereiche können je nach Materialtyp, akustischen Eigenschaften und Oberflächenbeschaffenheit variieren. |
|||||
| P/N | Beschreibung | Standard / Optional | Bild |
|---|---|---|---|
| X-152-0000 | 1/16” Dia. x .450" L | Standard |  |
| X-752-0000 | 1/8" Dia. x .450" L | Optional |  |
Abmessungen
Die Delay-Line Bleistiftprobe wurde mit einem kompakten Formfaktor für Präzisions-Ultraschallmessungen in engen Räumen entwickelt. Das Standardmodell verfügt über ein robustes Gehäuse mit austauschbaren Delay-Line-Spitzen in verschiedenen Durchmessern, die eine Anpassung an unterschiedliche Materialien und Prüfanforderungen ermöglichen.

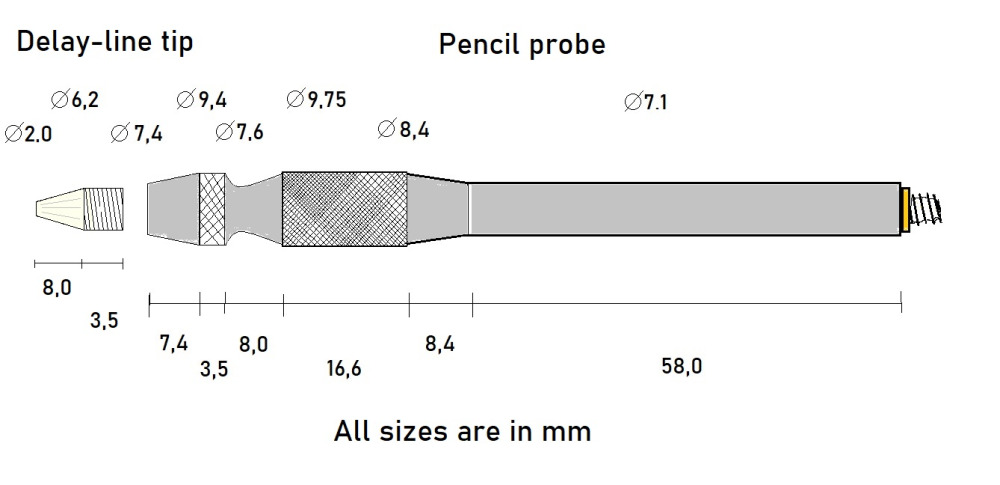

Die Gesamtlänge der Sonde beträgt 58,0 mm, mit einem Durchmesser des vorderen Abschnitts von 8,0 mm und einer Länge der Delay-Line-Spitze von 8,0 mm. Weitere detaillierte Abmessungen, einschließlich Spitzendurchmesser von 2,0 mm bis 9,75 mm, sind in der obigen Abbildung dargestellt. Alle Größen sind in Millimetern angegeben.
Für Messungen in engen Kanälen und schwer zugänglichen Bereichen ist auch eine Slim-Line-Version mit reduziertem Spitzendurchmesser erhältlich.
TI-PVX Ultraschall-Wanddickenmessgerät
- Einstellbare Auflösung von 0,01 oder 0,001 mm
- Mess Modi: RF-Sinuskurve, +/- gleichgerichtete Kurvenform, Großzifferanzeige, B-Scan
- Sehr schnelle Scan-Funktion Bis zu 250 Messungen pro Sekunde
Mehr Details
Zubehör

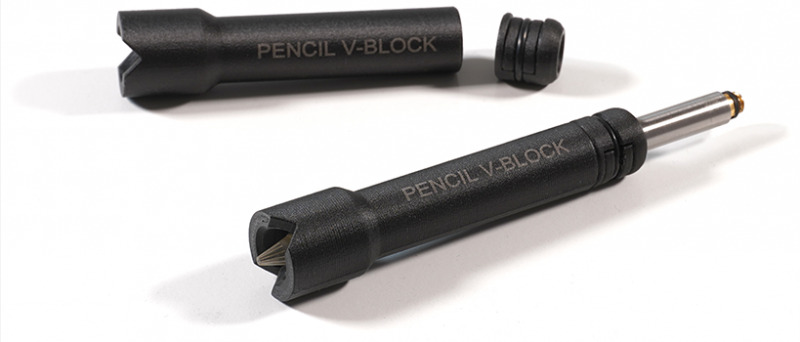

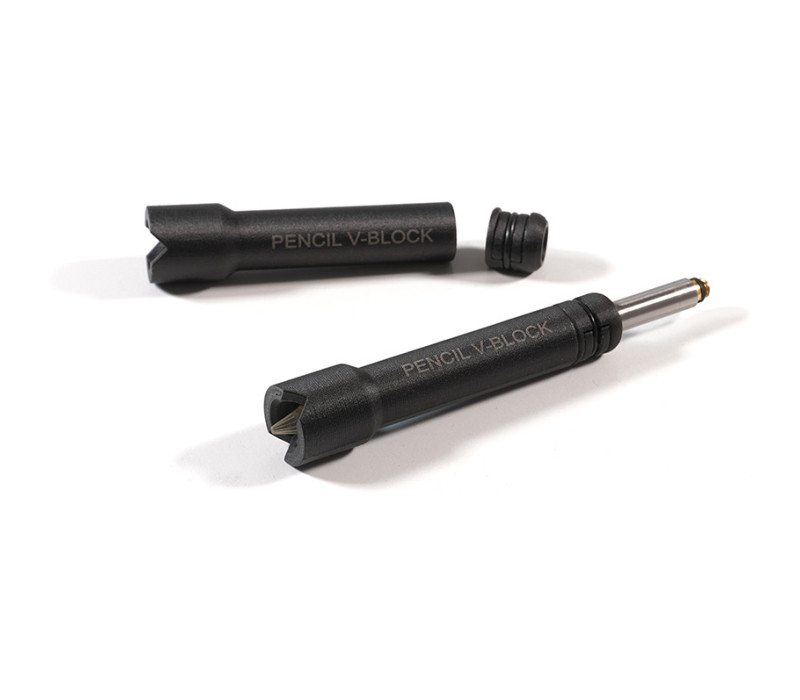

PVX-V-BLOCK Prüfkopfhalterung für TI-PVX
- Für bessere Kontrolle und Wiederholbarkeit auf flachen und gekrümmten Oberflächen
- Für PVX-V Stiftsonden
Mehr Details
CF-AN Ultraschall-Kopplungsmittel
- Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
- Verschiedene Größen, größere Mengen auf Anfrage verfügbar
Mehr Details
Bestellen
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
