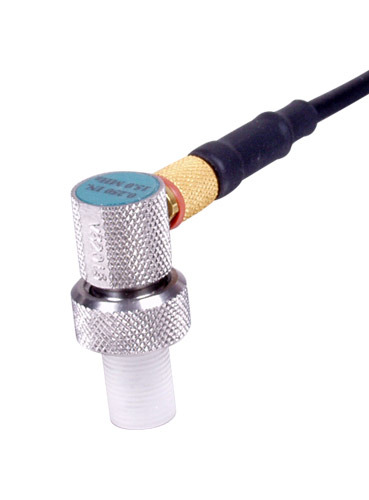

Einzel-Element-Verzögerungsstrecken-Messköpfe
Hohe Präzision bei der Dickenmessung und Oberflächenfehlererkennung
Checklines Einzel-Element-Verzögerungsstrecken-Messköpfe bieten außergewöhnliche Genauigkeit bei der Ultraschall-Dickenmessung und Oberflächenfehlererkennung. Mit der Fähigkeit, Wanddicken ab nur 0,15 mm zu messen, sind sie für die nahtlose Integration mit den Ultraschall-Dickenmessgeräten der TI-PVX- und TI-007X-Serie konzipiert.

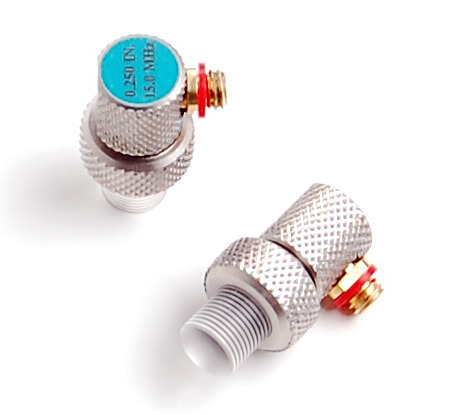

Erhältlich in 15-MHz- und 20-MHz-Versionen, verfügt jeder Messkopf über einen 1/4"-Kristall und eine seitlich montierte Mikrodot-Steckverbindung. Diese hochauflösenden Messköpfe sind für den Einsatz auf Stahl, Aluminium, Kunststoffen und anderen nichtmetallischen Materialien optimiert und bieten Vielseitigkeit bei verschiedenen Prüfmodi.
Wesentliche Merkmale:
- Kompakte 3/16"-Durchmesser: Konzipiert für präzise Messungen an dünnen Wänden, schwer zugänglichen Stellen und gekrümmten Oberflächen mit kleinem Radius.
- Frequenzoptionen: Erhältlich in 15-MHz- (Modell T-402-5507) und 20-MHz-Versionen (Modell T-402-6507) für verbesserte Auflösung und Anpassungsfähigkeit.
- Mikrodot-Steckverbindung: Die seitlich montierte Mikrodot-Anbindung gewährleistet eine sichere, zuverlässige und benutzerfreundliche Schnittstelle mit abnehmbaren Kabeln.
Wesentliche Vorteile:
- Spezialisierte Anwendungen: Ideal für die Prüfung von Kunststoffen und anderen nichtmetallischen Oberflächen, die hochauflösende Dickenmessungen erfordern.
- Anpassungsfähigkeit: Austauschbare Verzögerungsstrecken-Spitzen verlängern die Lebensdauer des Messkopfes und ermöglichen die Anpassung an projektspezifische Anforderungen.
- Ergonomisches Design: Kompakte Form mit seitlicher Kabelführung und austauschbaren Verzögerungsstrecken für einfache Handhabung an kleinen oder gekrümmten Oberflächen mit engem Radius.
- Zuverlässige Leistung: Überlegene oberflächennahe Auflösung ermöglicht genaue Fehlererkennung und konsistente Qualitätssicherung.
Kontaktieren Sie uns für weitere Details oder zur Auftragserteilung. Unsere Spezialisten helfen Ihnen gerne bei der Auswahl des am besten geeigneten Verzögerungsstrecken-Messkopfs für Ihre Anwendung und gewährleisten Präzision, Effizienz und Zuverlässigkeit bei Ihren Ultraschallprüfungen.

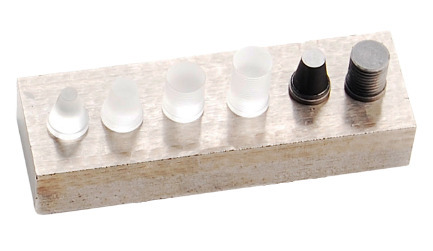

| P/N | Durchmesser x Länge | Beschreibung | Standard/Option | Bild |
|---|---|---|---|---|
| F-000-7102 (alte Nummer X-231-0000) | 7,35 x 9 mm | Für alle Metalle, kurz | Standard |  |
| F-000-7103 (alte Nummer X-241-0000) | 7,35 x 12 mm | Für alle Metalle, lang | Standard |  |
| X-633-0000 | 7,35 x 9 mm | Graphit für dünne Kunststoffe, kurz (Verwendung im PLAS-Modus) | Option |  |
| X-532-0000 | 4,5 x 9 mm | Konische Spitze für Stahl | Option |  |
| X-132-0000 | 3,175 x 9 mm | Konische Spitze für Stahl | Option |  |
| X-533-0000 | 4,5 x 9 mm | Graphit für dünne Kunststoffe, kurz (Verwendung im PLAS-Modus) | Option |  |

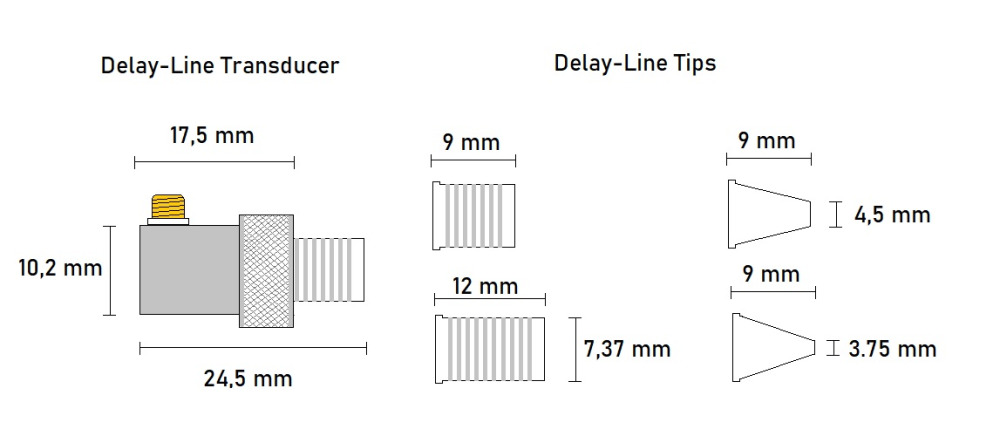

Abmessungen
Der Delay-Line-Wandler hat ein kompaktes Gehäuse mit einer Gesamtlänge von 24,5 mm, einer Gehäusetiefe von 17,5 mm und einer Höhe von 10,2 mm. Er ist mit einem Microdot-Steckverbinder ausgestattet, der eine sichere Befestigung und zuverlässige Leistung in Präzisions-Ultraschallanwendungen gewährleistet.
Auswechselbare Delay-Line-Spitzen sind in verschiedenen Größen erhältlich, um unterschiedlichen Materialien und Prüfanforderungen gerecht zu werden:
- Zylindrische Spitzen: 9 mm und 12 mm lang, mit einem Durchmesser von 7,37 mm.
- Konische Spitzen: 9 mm Basisdurchmesser mit Enddurchmessern von 4,5 mm oder 3,75 mm für bessere Fokussierung in engen Bereichen.
All dimensions are shown in millimetres.
