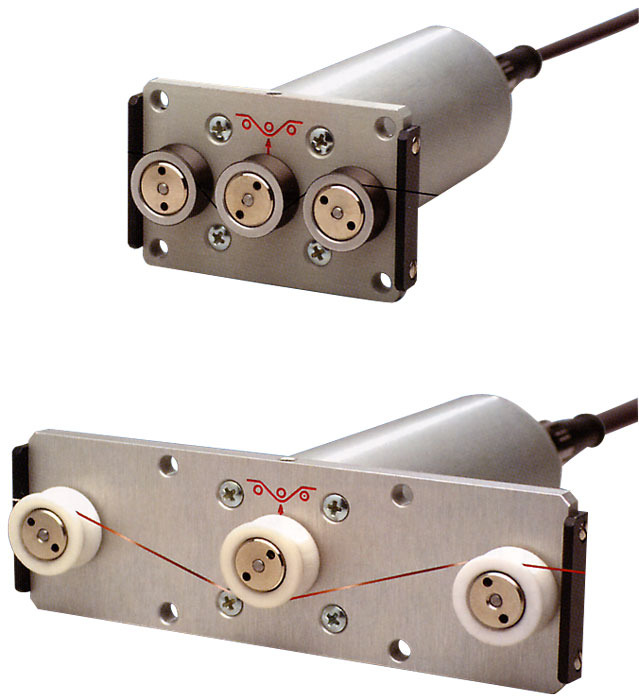

TS1 Zugspannungssensor TS1
10 Messbereiche lieferbar:
von 0 - 50 cN bis 0 - 50 daN
Stationärer elektronischer Zugspannungssensor für die Messung von Fäden, Fasern sowie Drähte bis zu einem Durchmesser von ca. 2 mm
Der Zugspannungssensor TS1 ist geeignet zum schnellen, einfachen Einbau und dient der kontinuierlichen Messung von Zugspannungen in der Draht- und Textilindustrie und ist erhältlich mit verschiedenen Ausgangssignalen:
Standard: Ausgangssignal: analog 0 – 1 V DC
oder optional:
Code A2: Ausgangssignal: analog 0 – 10 V DC
Code A3: Ausgangssignal: Strom 4 – 20 mA
Code A10: Ausgangssignal: analoges DMS: mV/V (Für Sensoren ohne Verstärker)
Den vielseitigen TS1 gibt es in verschiedenen Ausführungen, mit leicht laufenden Aluminium-Führungsrollen, die für Garne, Gewinde und dünne Drähte mit einer maximalen Drahtgeschwindigkeit von 2000 m / min geeignet sind. Die Rollen sind kugelgelagert, um einen reibungsfreien Weg zur Messung von Gewinden, Fasern und dünnen Drähten mit einem Durchmesser von bis zu ca. 2 mm zu ermöglichen.
Der stationäre Zugspannungssensor TS1 wird mit einem Konformitätszertifikat gemäß der Norm 2.1 nach EN 10204 geliefert.
*Optional erhältlich:
Prüfzeugnis 3.1 nach EN 10204 mit Kalibrierzertifikat.
Merkmale
- Besonderheiten
- Zugspannungssensor TS1 mit integriertem Messverstärker und hoher Genauigkeit 1 % FS
- je nach Anwendungsfall stehen verschiedenen Führungsrollen zur Auswahl
- verschiedene Ausgangssignale stehen zur Verfügung:
– analog: 0 – 1 V DC (Standard), 0 – 10 V DC (optional)
– Strom: 4 – 20 mA (optional)
– analog DMS: mV/V (optional) - einfacher Einbau, auch nachträglich, an vorhandenen Maschinen
- einfache Justierung auf Kundenmuster durch den Anwender möglich – Null- und Verstärkungsabgleich ist notwendig
- als Messaufnehmer wird ein hochqualitativer Biegebalken mit DMS benutzt
- der Zugspannungssensor besitzt einen mechanischen Schutz gegen Überlast
- Standardmerkmale
- V-förmige Führungsrollen, kugelgelagert
- Zugspannungssensor mit robustem Gehäuse aus Aluminium
- notwendige Spannungsversorgung + 15 … 24 V DC (1 Phasig, stabilisiert)
- Werksbescheinigung 2.1 nach EN 10204 kostenlos
- Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht optiona
Spezifikationen
| Justierung | nach SCHMIDT-Werksnorm |
| Genauigkeit | ±1 % Full Scale ( Messbereichsende) und ±1 Digit anderes Justiermaterial: ±3 % Full Scale oder besser |
| Überlastschutz | 100 % vom Messbereich |
| Messprinzip | Dehnmessstreifen – Vollbrücke |
| Auslenkung Messrolle | max. 0.5 mm |
| Eigenfrequenz der Messfeder | ca. 500 Hz, messbereichsabhängig |
| Signalverarbeitung | analog |
| Temperaturdrift | Nullpunkt besser ±0.05 % Full Scale/ºC |
| Ausgangssignal | Standard: 0 – 1 V DC (analog) Ausgangslast: ≥ 5 kΩ Option: 0 – 10 V DC (analog), 4 – 20 mA (Strom), mV/V (DMS) |
| Dämpfung (fg) | Standard: 30 Hz – analog Signal (andere Werte auf Anfrage) |

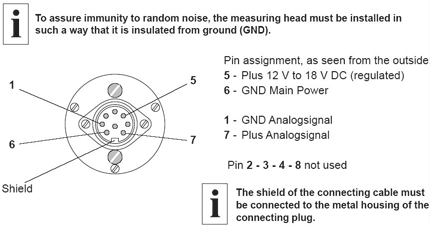

| Ausgangsbuchse | Diodenbuchse |
| Temperaturbereich | 10 – 45 ºC |
| Luftfeuchtigkeit | max. 85 % rel. Feuchte |
| Spannungsversorgung | +15…24 V DC, 21 mA stabilisiert Code A3: max. 50 mA stabilisiert Code A10: max. +5 V DC, max. 20 mA stabilisiert |
| Gehäusematerial | Aluminium |
| Abmessungen | siehe technische Zeichnung |
| Gewicht, netto (brutto) | bis Typ TS1-1000 ca. 250 g (400 g) Typen TS1-2000 bis TS1-10K ca. 280 g (430 g) Typen TS1-20K und TS1-50K ca. 330 g (500 g) |
| Typ | Messbereich | Messkopfbreite* | SCHMIDT Justierung** |
|---|---|---|---|
| TS1-50 | 0 – 50 cN | 64 mm | PA: 0.12 mm Ø |
| TS1-100 | 0 – 100 cN | 64 mm | PA: 0.12 mm Ø |
| TS1-200 | 0 – 200 cN | 64 mm | PA: 0.12 mm Ø |
| TS1-500 | 0 – 500 cN | 64 mm | PA: 0.20 mm Ø |
| TS1-1000 | 0 – 1000 cN | 64 mm | PA: 0.30 mm Ø |
| TS1-2000 | 0 – 2000 cN | 124 mm | PA: 0.25 mm Ø |
| TS1-5000 | 0 – 5000 cN | 124 mm | PA: 0.80 mm Ø |
| TS1-10K | 0 – 10 daN | 124 mm | PA: 1.00 mm Ø |
| TS1-20K | 0 – 20 daN | 224 mm | PA: 1.50 mm Ø |
| TS1-50K | 0 – 50 daN | 224 mm | Stahlseil 1.50 mm Ø |
| Andere Messbereiche auf Anfrage. Andere Maßeinheiten sind möglich, z.B. in g oder kg. * entspricht den äußeren Abmessungen der Frontplatte ** geeignet für 95% aller Anwendungen – PA = Polyamid-Monofil Justierung auf Kundenmaterial:: Weicht das Messgut in Materialart, Durchmesser, Eigensteifigkeit, Geometrie usw. vom SCHMIDT-Standard-Justiermaterial wesentlich ab, wird eine Justierung mit Kundenmuster empfohlen. Dazu senden Sie uns ca. 5 m Muster Ihres Messgutes. |
|||
| Bestell-Code | Durchlaufgeschwindigkeit vmax. … m/min | Rollenmaterial |
|---|---|---|
| Standard | 2000 | Aluminium hardcoated |
| Code K | 3500 | Aluminium hardcoated |
| Code H | 5000 | Aluminium plasmabeschichtet ab Typ TS1-100 |
| Code ST | 1000 | Stahl gehärtet |
| Code B | 1000 | Stahl vergütet (für Reifencord) |
| Code CE2 | 1000 | Aluminium keramikbeschichtet |
| Code ASY | 1000 | Aluminium hardcoated, asymmetrische Nut ab Typ TS1-500 (Messkopfbreite 124 mm)) |
| Code ASYB | 1000 | Stahl vergütet, asymmetrische Nut ab Typ TS1-500 (Messkopfbreite 124 mm) |
| Code U | 2000 | Aluminium hardcoated (Radius R3) ab Typ TS1-500 (Messkopfbreite 124 mm) |
- Zugspannungssensor TS1 in Transportschachtel
- Bedienungsanleitung in deutscher oder englischer Sprache (bei Bestellung bitte angeben)
- Werksbescheinigung 2.1 nach EN 10204 kostenlos
 |
Diodenstecker passend für Sensoren der Modellreihe TS Kabeldurchlass 3.5 – 6 mm Bestellnummer: E10061 |
| EK0603, EK0605 und EK0610 - Anschlusskabel mit 2 Diodenstecker | |
 |
Kabel mit 2 Diodensteckern z. B. zum Anschluss eines Sensors der Modellreihe TS an die Anzeige SCD-1. Bestellnummer: EK0603, Länge 3 m Bestellnummer: EK0605, Länge 5 m Bestellnummer: EK0610, Länge 10 m |
| EK0612, EK0614 und EK0615 - Anschlusskabel mit 1 Diodenstecker und offenen Enden | |
 |
Kabel mit 1 Diodenstecker und offenen Enden z.B. zum Anschluss eines Sensors der Modellreihe TS an die Anzeige SC-PM oder kundenseitige Steuerungen. |
Standard
Ausgangssignal: 0 – 1 V DC
Code A2
Ausgangssignal: 0 – 10 V DC
Code A3
Ausgangssignal: 4 – 20 mA
Code A10
Ausgangssignal: mV/V
Sensor ohne Vorverstärker
inkl. fest angeschlossenem Anschlusskabel mit offenen Enden, 2 m lang
So bestellen Sie den Zugspannungssensor TS1 richtig:
Bitte geben Sie immer den kompletten Bestell-Code an, z.B.:
| Typ mit Messbereich | Code Führungsrollen (wenn nicht Standard) | Code Ausgangssignal (wenn nicht Standard) | Bestell-Code. | |||
|---|---|---|---|---|---|---|
| TS1-500 | + | B | + | A2 | = | TS1-500-B-A2 |

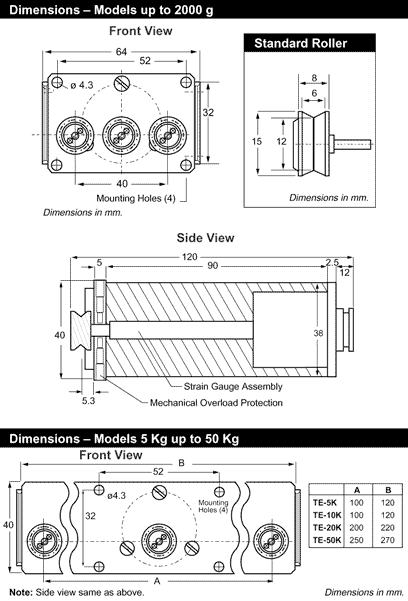

Abmessungen
SC-PM Digitalanzeige
- Verbindung mit Series TS und LTS mit analoger Ausgabe 0 - 1 V DC, optional Series ohne integrierten Verstärker möglich
- Einstellbare Grenzwerte (Min und Max Alarm) mit LED und Open-Kollektor-Ausgang für externe Signalanzeige
- Schnittstellen:
Analog: 0 - 10 V DC (Standard)
Digital (optional): RS 232 oder RS 422
Stromstärke (optional): 4 - 20 mA (anstelle von 0 - 10 V DC Ausgabe)
Mehr Details
SCV-1 DMS Verstärker zum Anschluss von Sensoren ohne integriertem Vorverstärke
- Zum Anschluss eines Zugspannungssensors mit mV/V Ausgang
- Ermöglicht einfache Justierung auf Kundenmuster– Null- und Verstärkungsabgleich ist notwendig
- verschiedene Ausgangssignale stehen zur Verfügung: – Analog: 0 – 1 V DC (Standard), 0 – 10 V (optional) – Strom: 4 – 20 mA (optional)
Mehr Details
