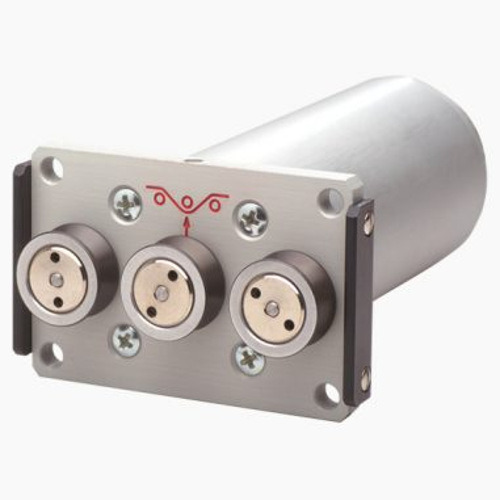

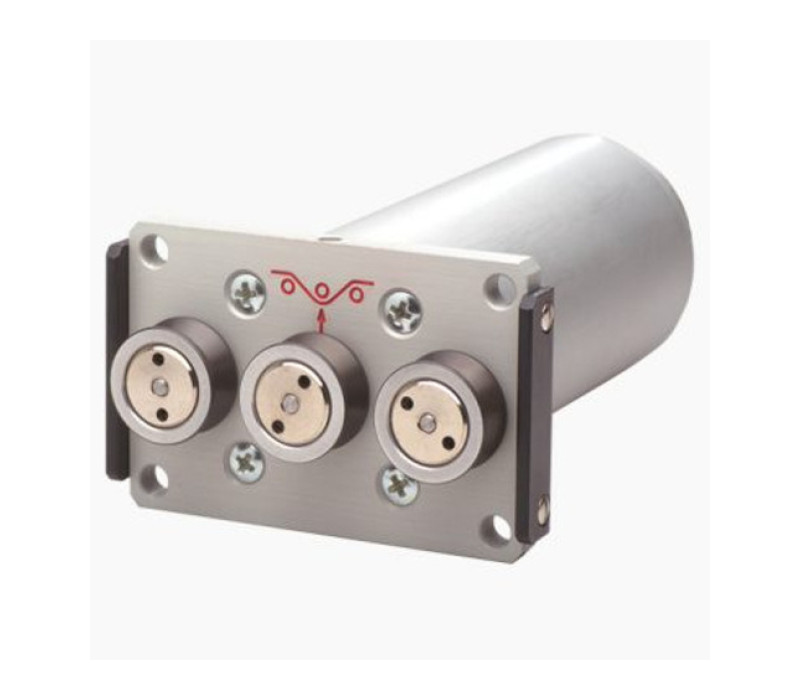

TS1 Zugspannungssensor TS1

Name: TS1 Zugspannungssensor TS1
SKU: 127427

10 Messbereiche lieferbar:
von 0 - 50 cN bis 0 - 50 daN
Stationärer elektronischer Zugspannungssensor für die Messung von Fäden, Fasern sowie Drähte bis zu einem Durchmesser von ca. 2 mm

Der Zugspannungssensor TS1 ist geeignet zum schnellen, einfachen Einbau und dient der kontinuierlichen Messung von Zugspannungen in der Draht- und Textilindustrie und ist erhältlich mit verschiedenen Ausgangssignalen:

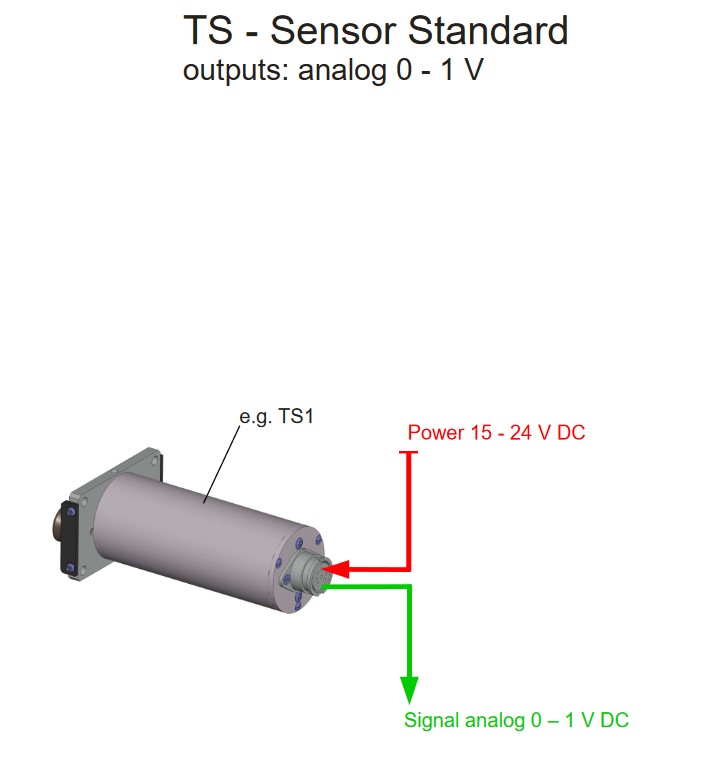

Standard: Ausgangssignal: analog 0 – 1 V DC

oder optional:

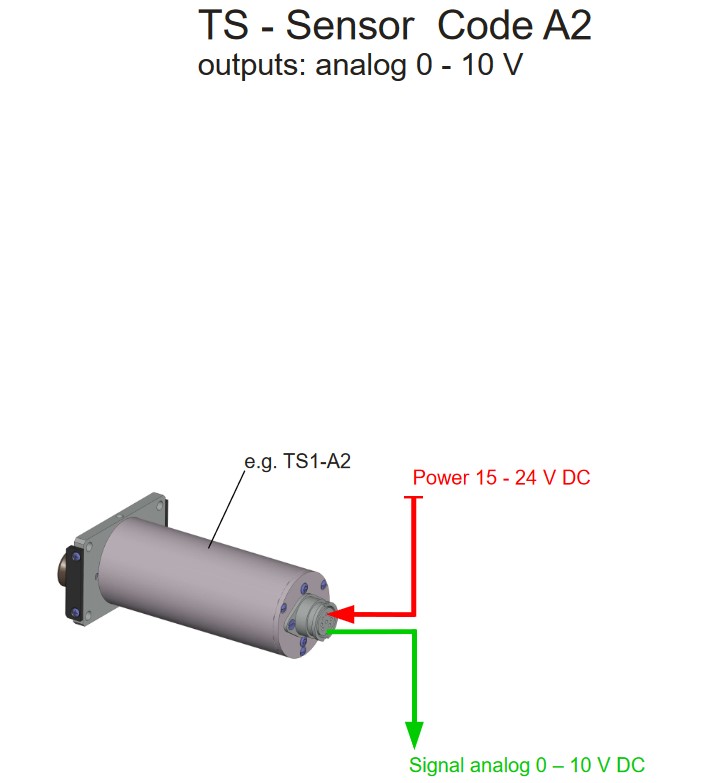

Code A2: Ausgangssignal: analog 0 – 10 V DC

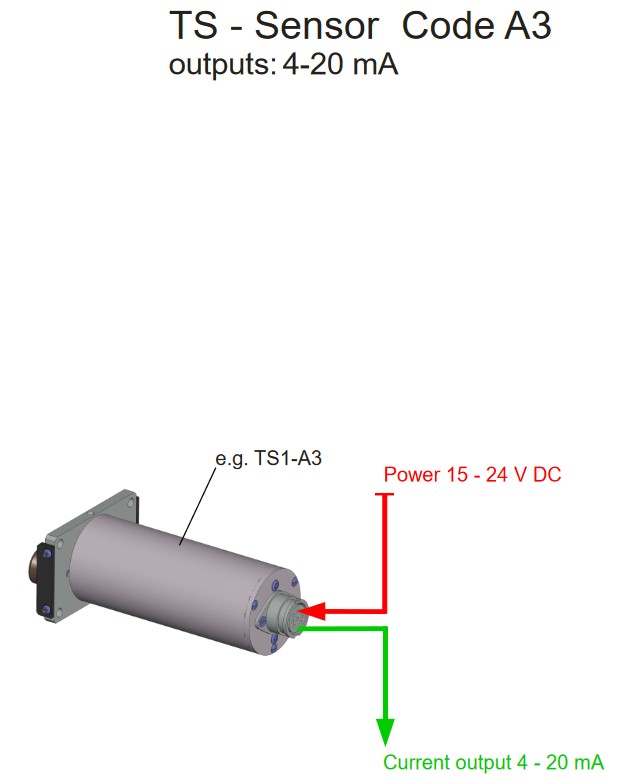

Code A3: Ausgangssignal: Strom 4 – 20 mA

Code A10: Ausgangssignal: analoges DMS: mV/V (Für Sensoren ohne Verstärker)

Den vielseitigen TS1 gibt es in verschiedenen Ausführungen, mit leicht laufenden Aluminium-Führungsrollen, die für Garne, Gewinde und dünne Drähte mit einer maximalen Drahtgeschwindigkeit von 2000 m / min geeignet sind. Die Rollen sind kugelgelagert, um einen reibungsfreien Weg zur Messung von Gewinden, Fasern und dünnen Drähten mit einem Durchmesser von bis zu ca. 2 mm zu ermöglichen.

Der stationäre Zugspannungssensor TS1 wird mit einem Konformitätszertifikat gemäß der Norm 2.1 nach EN 10204 geliefert.

*Optional erhältlich:

Prüfzeugnis 3.1 nach EN 10204 mit Kalibrierzertifikat.

Preisanfrage >>

Besonderheiten
Zugspannungssensor TS1 mit integriertem Messverstärker und hoher Genauigkeit 1 % FS
je nach Anwendungsfall stehen verschiedenen Führungsrollen zur Auswahl
verschiedene Ausgangssignale stehen zur Verfügung: – analog: 0 – 1 V DC (Standard), 0 – 10 V DC (optional)
– Strom: 4 – 20 mA (optional)
– analog DMS: mV/V (optional)
einfacher Einbau, auch nachträglich, an vorhandenen Maschinen
einfache Justierung auf Kundenmuster durch den Anwender möglich – Null- und Verstärkungsabgleich ist notwendig
als Messaufnehmer wird ein hochqualitativer Biegebalken mit DMS benutzt
der Zugspannungssensor besitzt einen mechanischen Schutz gegen Überlast
Standardmerkmale
V-förmige Führungsrollen, kugelgelagert
Zugspannungssensor mit robustem Gehäuse aus Aluminium
notwendige Spannungsversorgung + 15 … 24 V DC (1 Phasig, stabilisiert)
Werksbescheinigung 2.1 nach EN 10204 kostenlos
Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht optiona

Justierung	nach SCHMIDT-Werksnorm
Genauigkeit	±1 % Full Scale ( Messbereichsende) und ±1 Digit anderes Justiermaterial: ±3 % Full Scale oder besser
Überlastschutz	100 % vom Messbereich
Messprinzip	Dehnmessstreifen – Vollbrücke
Auslenkung Messrolle	max. 0.5 mm
Eigenfrequenz der Messfeder	ca. 500 Hz, messbereichsabhängig
Signalverarbeitung	analog
Temperaturdrift	Nullpunkt besser ±0.05 % Full Scale/ºC
Ausgangssignal	Standard: 0 – 1 V DC (analog) Ausgangslast: ≥ 5 kΩ Option: 0 – 10 V DC (analog), 4 – 20 mA (Strom), mV/V (DMS)
Dämpfung (fg)	Standard: 30 Hz – analog Signal (andere Werte auf Anfrage)
Ausgangsbuchse	Diodenbuchse
Temperaturbereich	10 – 45 ºC
Luftfeuchtigkeit	max. 85 % rel. Feuchte
Spannungsversorgung	+15…24 V DC, 21 mA stabilisiert Code A3: max. 50 mA stabilisiert Code A10: max. +5 V DC, max. 20 mA stabilisiert
Gehäusematerial	Aluminium

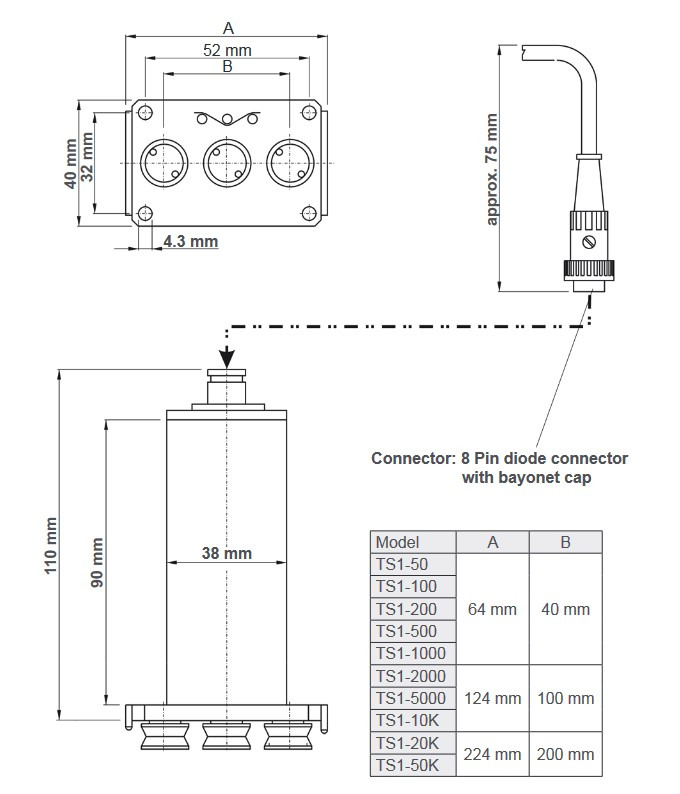

Abmessungen	siehe technische Zeichnung
Gewicht, netto (brutto)	bis Typ TS1-1000 ca. 250 g (400 g) Typen TS1-2000 bis TS1-10K ca. 280 g (430 g) Typen TS1-20K und TS1-50K ca. 330 g (500 g)

Lieferbare Typen

Typ	Messbereich	Messkopfbreite*	SCHMIDT Justierung**
TS1-50	0 – 50 cN	64 mm	PA: 0.12 mm Ø
TS1-100	0 – 100 cN	64 mm	PA: 0.12 mm Ø
TS1-200	0 – 200 cN	64 mm	PA: 0.12 mm Ø
TS1-500	0 – 500 cN	64 mm	PA: 0.20 mm Ø
TS1-1000	0 – 1000 cN	64 mm	PA: 0.30 mm Ø
TS1-2000	0 – 2000 cN	124 mm	PA: 0.25 mm Ø
TS1-5000	0 – 5000 cN	124 mm	PA: 0.80 mm Ø
TS1-10K	0 – 10 daN	124 mm	PA: 1.00 mm Ø
TS1-20K	0 – 20 daN	224 mm	PA: 1.50 mm Ø
TS1-50K	0 – 50 daN	224 mm	Stahlseil 1.50 mm Ø
Andere Messbereiche auf Anfrage. Andere Maßeinheiten sind möglich, z.B. in g oder kg. * entspricht den äußeren Abmessungen der Frontplatte geeignet für 95% aller Anwendungen – PA = Polyamid-Monofil Justierung auf Kundenmaterial:**: Weicht das Messgut in Materialart, Durchmesser, Eigensteifigkeit, Geometrie usw. vom SCHMIDT-Standard-Justiermaterial wesentlich ab, wird eine Justierung mit Kundenmuster empfohlen. Dazu senden Sie uns ca. 5 m Muster Ihres Messgutes.

Führungsrollen

Bestell-Code	Durchlaufgeschwindigkeit v_max_. … m/min	Rollenmaterial

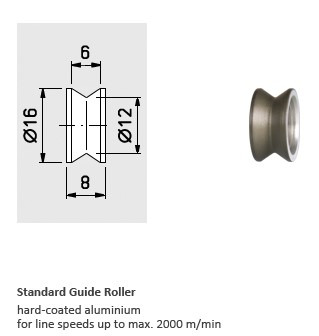

Standard	2000	Aluminium hardcoated

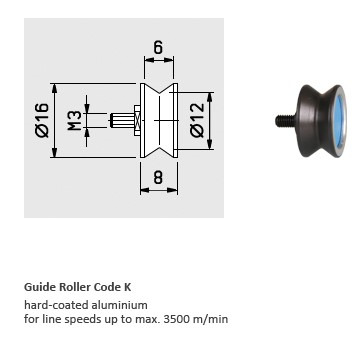

Code K	3500	Aluminium hardcoated

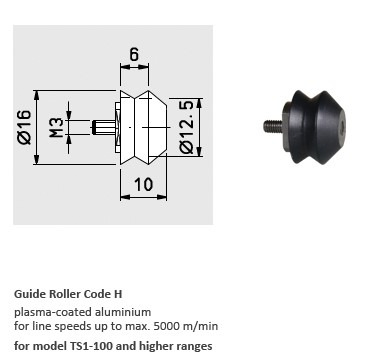

Code H	5000	Aluminium plasmabeschichtet ab Typ TS1-100

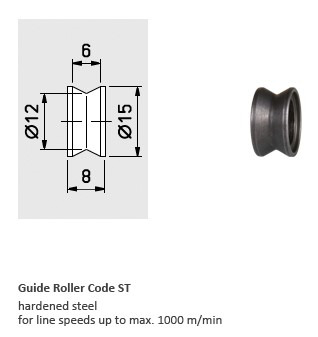

Code ST	1000	Stahl gehärtet

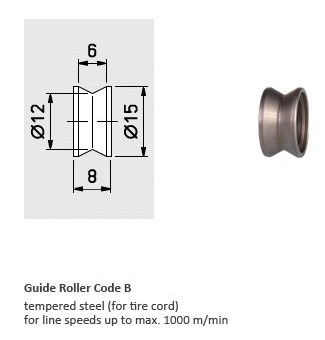

Code B	1000	Stahl vergütet (für Reifencord)

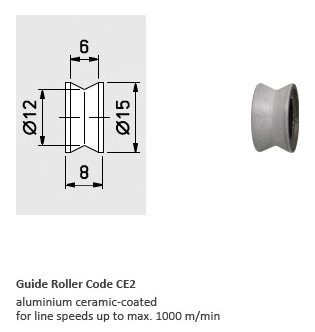

Code CE2	1000	Aluminium keramikbeschichtet

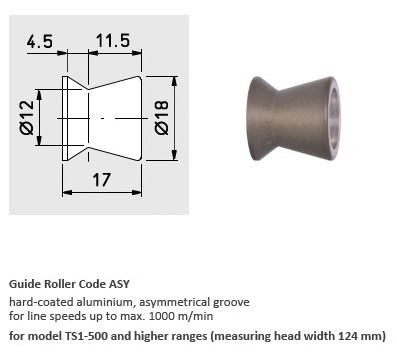

Code ASY	1000	Aluminium hardcoated, asymmetrische Nut ab Typ TS1-500 (Messkopfbreite 124 mm))

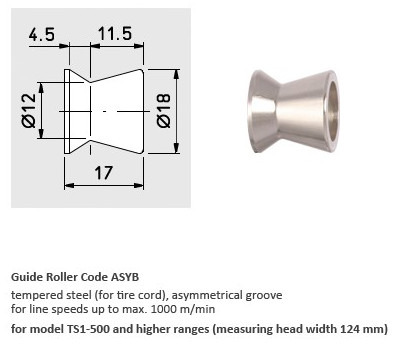

Code ASYB	1000	Stahl vergütet, asymmetrische Nut ab Typ TS1-500 (Messkopfbreite 124 mm)

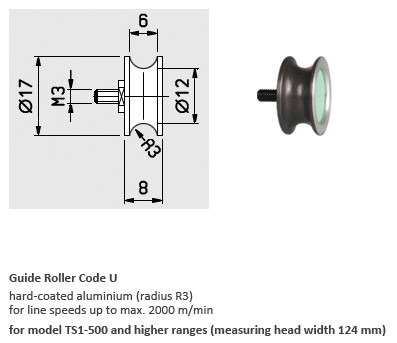

Code U	2000	Aluminium hardcoated (Radius R3) ab Typ TS1-500 (Messkopfbreite 124 mm)

Zugspannungssensor TS1 in Transportschachtel
Bedienungsanleitung in deutscher oder englischer Sprache (bei Bestellung bitte angeben)
Werksbescheinigung 2.1 nach EN 10204 kostenlos

Zubehör (optional)


	Diodenstecker passend für Sensoren der Modellreihe TS Kabeldurchlass 3.5 – 6 mm Bestellnummer: E10061
EK0603, EK0605 und EK0610 - Anschlusskabel mit 2 Diodenstecker

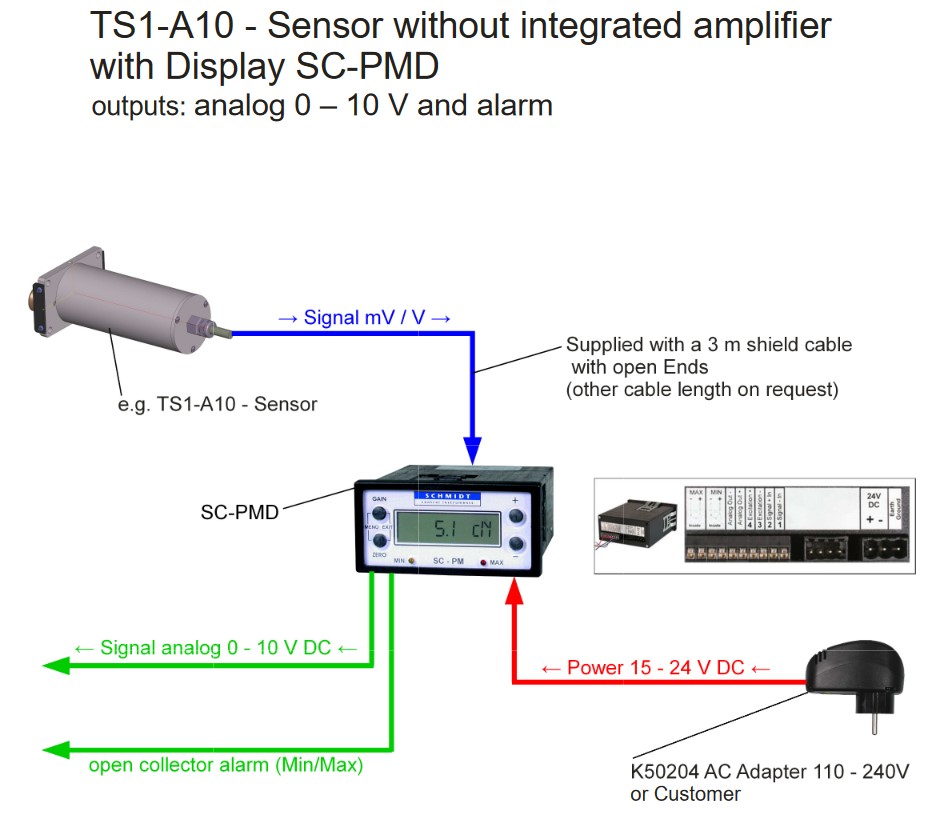

	Kabel mit 2 Diodensteckern z. B. zum Anschluss eines Sensors der Modellreihe TS an die Anzeige SCD-1. Bestellnummer: EK0603, Länge 3 m Bestellnummer: EK0605, Länge 5 m Bestellnummer: EK0610, Länge 10 m
EK0612, EK0614 und EK0615 - Anschlusskabel mit 1 Diodenstecker und offenen Enden
	Kabel mit 1 Diodenstecker und offenen Enden z.B. zum Anschluss eines Sensors der Modellreihe TS an die Anzeige SC-PM oder kundenseitige Steuerungen. Bestellnummer: EK0612, Länge 3 m Bestellnummer: EK0614, Länge 5 m Bestellnummer: EK0615, Länge 10 m Andere Kabellängen auf Anfrage erhältlich!

Ausgangssignal

Standard

Ausgangssignal: 0 – 1 V DC

Code A2

Ausgangssignal: 0 – 10 V DC

Code A3

Ausgangssignal: 4 – 20 mA

Code A10

Ausgangssignal: mV/V
Sensor ohne Vorverstärker
inkl. fest angeschlossenem Anschlusskabel mit offenen Enden, 2 m lang

Bestellbeispiel

So bestellen Sie den Zugspannungssensor TS1 richtig:
Bitte geben Sie immer den kompletten Bestell-Code an, z.B.:

Typ mit Messbereich		Code Führungsrollen (wenn nicht Standard)		Code Ausgangssignal (wenn nicht Standard)		Bestell-Code.
TS1-500	+	B	+	A2	=	TS1-500-B-A2

TS1 Datenblatt

Produkte

Artikel	Produkt
133503	TS1-100 Tension Meter Stationary Digital 0-100 cN
130380	TS1-1000 Tension Meter Stationary Digital 0-1000 cN

Zubehör

Artikel	Produkt
134948	Code A2 - Output signal 0 - 10 V DC
134803	Code A3 - Output signal 4 - 20 mA
138143	Code A10 - Output signal mV/V
134804	E10061 Diode plug with Bajonet cap

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns

Warenkorb ansehen Auschecken

TS1 Zugspannungssensor TS1

Merkmale

Spezifikationen

Abmessungen

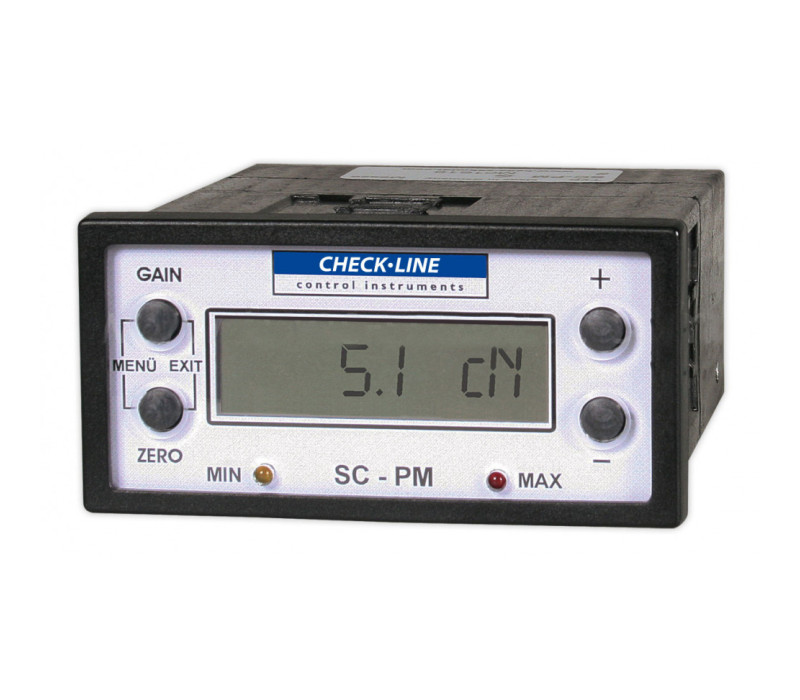

SC-PM Digitalanzeige

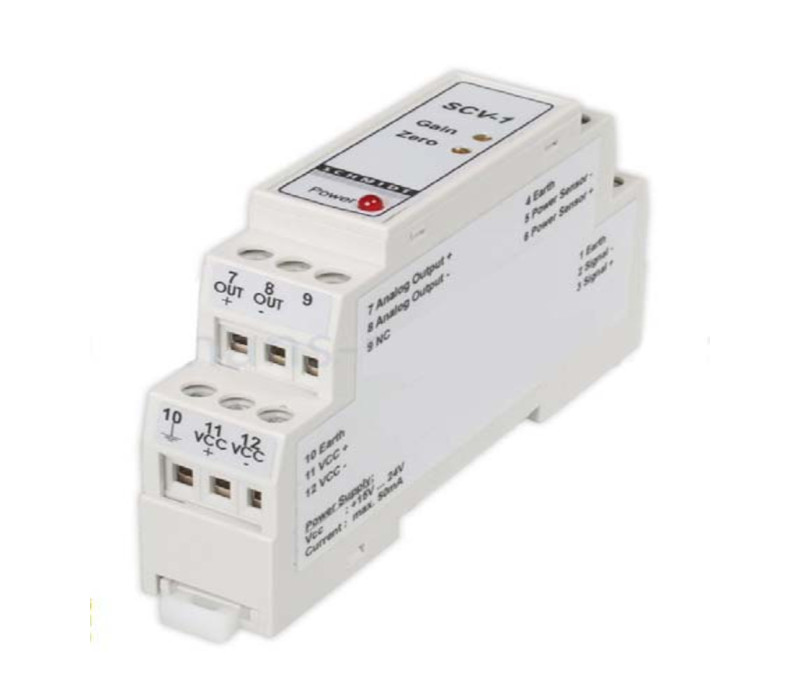

SCV-1 Verstärker zum Anschluss von Sensoren ohne integriertem Vorverstärke
