TST, Drehmomentprüfstand
TST, Drehmomentprüfstand
TST, Drehmomentprüfstand
TST, Drehmomentprüfstand
TST, Drehmomentprüfstand

TST Manueller vertikaler Drehmomentprüfstand


Hergestellt in USADer TST Drehmomentprüfstand ist für sehr viele verschiedene Drehmomentmessungen bis zu 11.3 Nm, sowie Drehmomentmessungen für Verschlüsse, Klammern und weitere Anwendungen geeignet.

Das bewegliche Baukastensystem des TST macht es möglich, dass verschiedene Drehmomentsensoren und Greifvorrichtungen verwendet werden können. Eine sehr gleichmäßige Handrad-Bedienung macht das Gerät benutzerfreundlich. Der hebelbetriebene Schieber mit und Bewegungsstops ermöglicht ein schnelles und effizientes Ein- und Ausspannen von Proben.

Der Prüfstand beinhaltet eine Drehmoment-Belastungsplatte mit Gewindelöchern für eine feste und passgenaue Montierung und einer zurückstellbaren Winkelanzeige.

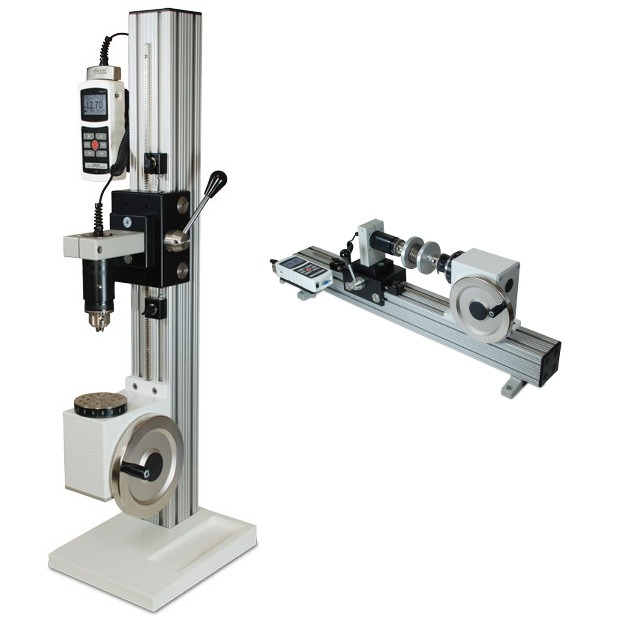

Die Abbildung zeigt den TST mit optionalem Zubehör. Der TST ist nur ein Prüfstand und wird ohne Zubehör geliefert. Um das Drehmoment zu messen, sind ein Drehmomentsensor, Anzeige und entsprechende Halterungen notwendig.


Merkmale

  • Einstellbare Bewegungsstopps
  • Maximales Drehmoment: 11,3 Nm (100 lbin)
  • Bewegungsfrequenz: 12°/Umdrehung
  • Drehmomentscheibe mit Gewindelöchern für feste und passgenaue Montage
  • Gleichmäßige Handrad-Bedienung
  • Schieber mit Handhebel zum Ein- und Ausbauen von Proben

TSTH - Horizontal Model


Ähnliche Produkte

Series-TT03 Drehmomentmesser digital


  • Peak-Speicher, in dem Lesungen in und gegen den Uhrseigersinn gespeichert und angzeigt werden
  • Hochgeschwindigkeits-Abtastrate von 2.000Hz
  • Einzel-Lesungen USB-Datenausgang
  • Nutzlast-Balkendiagramme mit Sollwert-Marker
  • Konfigurierbare akustische Alarme und Tastentöne
  • CE-Kennzeichen
  • Programmierbare Sollwerte mit Pass / Fail-Indikatoren
  • Hergestellt in den USA
  • Batterie-oder Netzbetrieb

Mehr Details

Series 3I Kraft-/ Drehmomentmesser


  • Austauschbare Kraft-und Drehmomentsensoren durch Plug & Test ™-Technologie
  • Abtastrate von 2000 Hz
  • Spitzenwerte und Sollwerte werden immer angezeigt
  • Sehr kompakte Größe
  • Batterie- oder Netzbetrieb
  • Belastungbalken für die grafische Darstellung der aufgebrachten Last und Sollwertmarkierungen
  • Konfigurierbare Alarm- und Tastentöne
  • Programmierbare, automatische Abschaltung
  • Extermer Tigger-Modus für Schaltkontakttests oder zum Stoppen der Azeigeaktualisierung auf Abstand
  • Programmierbare Sollwerte mit Pass / Fail-Indikatoren
  • MESUR Lite Software zur Datenerfassung inbegriffen
  • USB-Ausgang
  • CE Zertifizierung

Mehr Details

Series 5I Kraft-/ Drehmoment-Messgerät digital


  • Austauschbare Kraft-und Drehmomentsensoren durch Plug- & Test™ -Technologie
  • High-Speed Abtastrate von 7000 Hz
  • Passwortsicherung für einzelne Tasten und Kalibrierung
  • Großes, hintergrundbeleuchtetes Grafik-Display
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • Nutzlastbalken mit Sollpunktmarkierungen
  • Datenspeicher für 1000 Werte mit Statistik (Minimum, Maximum, Mittelwert, Standardabweichung) und Ausgängen
  • Externer Trigger-Modus - für Schaltkontakt-Tests oder zum Stoppen Anzeigeaktualisierung auf Abstand
  • Mittelwertmodus - berechnet die durchschnittliche Messwerte über die Messzeit
  • 5 auswählbare Messeinheiten
  • Konfigurierbare akustische Alarme und Tastentöne
  • Automatische Datenausgabe über USB/RS-232
  • Passwortschutz für Sensor, um unerlaubten Gebrauch zu verhindern
  • CE Zertifizierung

Mehr Details


Zubehör

Jacobs Chuck Grip For TST



Mehr Details


Griffe und Zubehör


Abmessungen

Abmessungen Drehmomentprüfstand TST


Spezifikationen

Maximum Drehmoment
11.3 Nm (100 lbin)
Maximaler Winkelgrad
keine Begrenzung
Ausladung
104 mm
Hubgeschwindigkeit:
12° pro Umdrehung
Maximum Schieberbewegung
394 mm
Schieberbewegungsrate
26.6 mm/ Hebeldrehung

Bestellen

Produkt


Produktname
Preis
Anzahl
TSTH - Manual Vertical Torque Stand
€ 2.720,00



Zubehör


Produktname
Preis
Anzahl
TST001 - Digital angle display
€ 890,00

09-1090 - Cable, limiting value, BG/BGI/CG to ESM/TSTM/TSTMH
€ 144,00

11-1042 - Overload protection module, BG/BGI/CG to ESM/TSTM/TSTMH
€ 193,00

TSF002 - Horizontal/wall mounting kit for TSF and TST
€ 188,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
