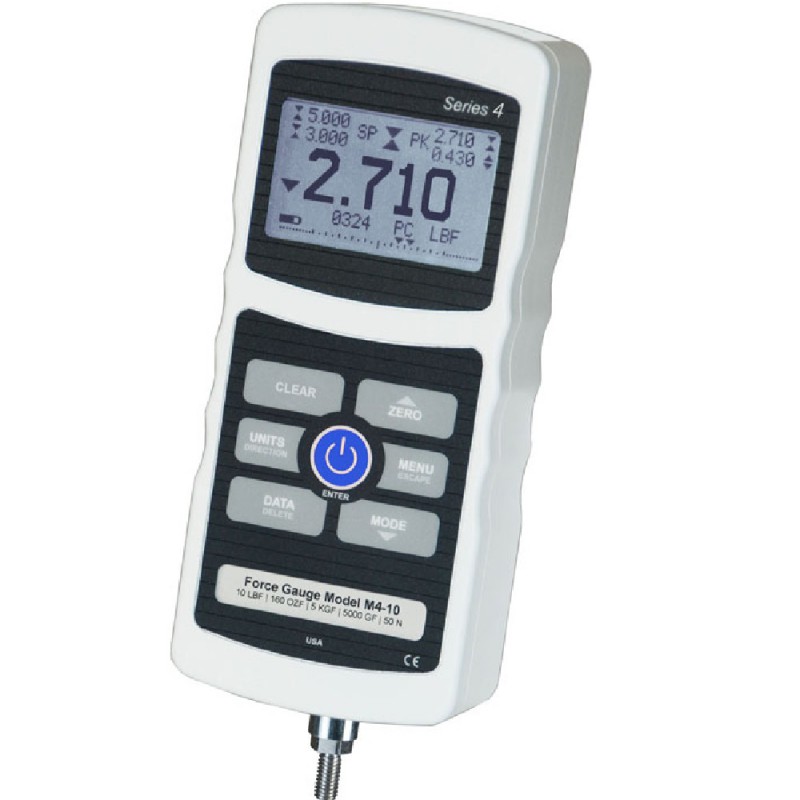

Series-4 Digitaler Kraftmesser mit Datenausgang


Hergestellt in USAMisst Zug- & Druckkraft
11 Messbereiche bis zu 250kg

Die digitalen Kraftmesser Series-4 mit einer Kapazität von 0.5 N bis 2500 N wurden zum Testen der Spann- und Kompressionskraft für verschiedene Anwendungen unterschiedlicher Industriebereiche entwickelt. Das Gerät hat eine Abtastrate von 3000 Hz, wobei die Ergebnisse unter den vielen verschiedenen Messumständen akkurat bleiben. Die Genauigkeit beträgt ±0.2% beim Vollausschlag von ±1 Ziffer und Resolution ist 1/2000. Ein großes, hintergrundbeleuchtetes, grafisches LCD Display zeigt die großen und gut lesbaren Zeichen an, während die Menünavigation einfach aufgebaut ist, um einen schnellen Zugriff auf die vielen Funktionen des Messgeräts und konfigurierbaren Parametern zu ermöglichen. Daten können via USB, RS-232, Mitutoyo (Digimatic) oder analogem Ausgang zu einem PC oder Datensammler übertragen werden.

Das Gerät ist mit einem integrierten Datenspeicher für bis zu 50 Messungen, sowie statistische Berechnungen und PC-Datenausgabe ausgestattet. Die integrierten Sollwerte mit Indikatoren sind ideal für Fehlermessungen und zum Auslösen von Alarm, Verzögerung oder Prüfständen geeignet. Zudem ist das Messgerät gegen eine Überladung von bis zu 150% der Kapazität geschützt und ein analoger Ladestab zur grafischen Darstellung der angewandten Kraft wird auf dem Display angezeigt.

Ein ergonomisches, umkehrbares Aluminiumgehäuse ermöglicht den Gebrauch mit Hand oder das Befestigen an einem Prüfstand für anspruchsvollere Testkonditionen. Die Series-4 digitalen Kraftmesser sind direkt kompatibel mit den Mark-10 Prüfständen, Griffen und der Software.

Die Series-4 Kraftmesser umfassen MESUR Lite Datenerfassungssoftware. MESUR Lite stellt die durchgängigen oder einzelnen Messdaten der Series 5 und 4 Geräte tabellarisch dar. Die Daten werden im Datenspeicher abgelegt und können zusammen übertragen werden. Ein einzelner Klick ist genug, um die Übertragung zu Excel zu starten und mit weiterer Datenbearbeitung fortzufahren.

test


Merkmale
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • 3000 Hz Abtastrate
  • Einstellbare Sollwerte mit Alarm und Datenausgabe
  • Großes, hintergrundbeleuchtetes Grafikdisplay
  • Datenspeicher für 50 Werte mit Statistiken und Ausgabe
  • Mitlaufender, grafischer Ladestab mit Sollpunktmarkierungen
  • Höchstmesswerte (Peak) werden immer angezeigt
  • Einstellbarer Audioalarm und Tastenton
  • Aluminiumgehäuse
  • Einschließlich NIST nachweisebarem Kalibrierungszertifikat

Kraftbereiche - Kapazität/Resolution
Model Lb Oz Kg G N kN mN Abweichung
Kraftaufnehmer
M4-012 0.12
0.00005
2
0.001

50
0.02
0.5
0.0002

500
0.2
0.005 [0.13]
M4-025 0.25
0.0001
4
0.002

100
0.05
1
0.0005

1000
0.5
0.010 [0.25]
M4-05 0.5
0.0002
8
0.005

250
0.1
2.5
0.001

2500
1
0.010 [0.25]
M4-2 2
0.001
32
0.02
1
0.0005
1000
0.5
10
0.005


0.009 [0.23]
M4-5 5
0.002
80
0.05
2.5
0.001
2500
1
25
0.01


0.005 [0.13]
M4-10 10
0.005
160
0.1
5
0.002
5000
2
50
0.02


0.010 [0.25]
M4-20 20
0.01
320
0.2
10
0.005
10000
5
100
0.05


0.004 [0.10]
M4-50 50
0.02
800
0.5
25
0.01
25000
10
250
0.1


0.010 [0.25]
M4-100 100
0.05
1600
1
50
0.02
50000
20
500
0.2


0.010 [0.25]
M4-200 200
0.1
3200
2
100
0.05

1000
0.5
1
0.0005

0.010 [0.25]
M4-500 500
0.2
8000
5
250
0.1

2500
1
2.5
0.001

0.010 [0.25]

Abmessungen
Abmessungen-Series-4

Gewinde Spez. Gewinde Hex
M4-012 - M4-100 #10-32 5/16
M4-200 - M4-500 5/16-18 11/32

Inbegriffenes Zubehör
  M4-012 -M4-20 M4-50 -M4-100 M4-200 - M4-500
Verlängerungsstäbe G1024 G1031
Kegel G1026   G1033
Meißel G1025   G1032
V-Kerbe G1027   G1034
Flach G1029   G1036
Haken G1028 G1038 G1035
Kopplung   G1039 G1037

Downloads

Lieferumfang
Der Series-4 Kraftmesser wird als komplettes Set geliefert und umfasst:
  • Series 4 Kraftmesser
  • Tragekoffer
  • Meißel
  • Kegel
  • V-Kerbe
  • Haken
  • Flaches Anschlussstück
  • Verlängerungsstab
  • universellen AC Adapter
  • Schnellstartanleitung
  • USB Kabel
  • NIST nachweisbares Kalibrierungszertifikat mit Daten
  • CD (USB Treiber MESUR Lite Software MESURgerät DEMO Software und Gebrauchsanweisung)


Zubehör

Kategorie Mark 10 Zubehör


Hier finden Sie Griffe und Halterungen für Mark 10 Kraft- und Drehmomentmessgeräte

Mehr Details

Kategorie Mark 10 Zubehör 0

Cic-Force Kalibrierung Kraftmessgerät


  • Einfache Kalibrierungsplanung
  • Kurze Bearbeitungszeit
  • Ausschließlich in Übereinstimmung mit den Normen des Deutschen Kalibrierdienstes (DKD), Klasse F1, Kalibrierungsnummer 19026 - 07

Mehr Details

Cic-Force Kalibrierung Kraftmessgerät 127037

MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse


  • Echtzeit-Tabellen und Grafiken zeigen Belastung vs Zeit oder Belastung vs Bewegung an
  • Sendet Daten von einem Kraft- oder Drehmomentmessgerät zum PC zur weiteren Analyse
  • Konfigurierbare Start- und Stopauslöser (Zeit, Belastung, Probenanzahl, oder Bewegung)

Mehr Details

MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse  126514

Doppel-Handgriff für Kraftmessgeräte



    Mehr Details

    Doppel-Handgriff für Kraftmessgeräte 126084

    Single Handle Grip Einfache Handgriffe für Kraft- und Drehmomentmessgeräte



      Mehr Details

      Single Handle Grip Einfache Handgriffe für Kraft- und Drehmomentmessgeräte 126085

      Ähnliche Produkte

      Series-5 Modernes, digitales Kraftmessgerät


      • Durchschnittsmodus - berechnet die durchschnittlichen Messwerte in einem Zeitraum
      • USB, RS-232, Mitutoyo und analoge Ausgänge

      Mehr Details

      Series-5 Modernes, digitales Kraftmessgerät

      Series-7 Digitales Kraftmessgerät für den professionellen Nutzer


      • Schnelle Erfassungsrate von 14000 Hz
      • 5 Messeinheiten plus Reibungskoeffizient und benutzerspezifische Messeinheit mit konfigurierbarem Namen
      • Externer Auslösemodus - für Schaltkontakttests oder ferngesteuertes Stoppen der Displayaktualisierung

      Mehr Details

      Series-7 Digitales Kraftmessgerät für den professionellen Nutzer

      Series-5I Kraft-/ Drehmoment-Messgerät digital


      • Austauschbare Kraft-und Drehmomentsensoren durch Plug- & Test™ -Technologie
      • High-Speed Abtastrate von 7000 Hz
      • Externer Trigger-Modus - für Schaltkontakt-Tests oder zum Stoppen Anzeigeaktualisierung auf Abstand

      Mehr Details

      Series-5I Kraft-/ Drehmoment-Messgerät digital

      ES30 Kraft-Prüfstand mit Handradbedienung


      • Extra Löcher zur Montage vorhanden
      • Maximale Kraft: 100 kg
      • Bewegliches Konzept: Die Grundfläche kann bewegt werden, sodass der Prüfstand als Teil eines großen Systems oder für andere Montagen funktionieren kann.

      Mehr Details

      ES30 Kraft-Prüfstand  mit Handradbedienung

      Series-F + EasyMesur F105 / F305 / F505 / F505H


      • Integrierter Kraftsensor und nahtlose Schnittstelle für den FS05-Kraftsensor ohne Kabel.
      • Integriertes Touchscreen-Bedienfeld.
      • Einrichten, Durchführen und Analysieren von Daten über das integrierte EasyMESUR®-Bedienfeld.

      Mehr Details

      Series-F + EasyMesur F105 / F305 / F505 / F505H

      Kategorie Mark 10 Zubehör


      Hier finden Sie Griffe und Halterungen für Mark 10 Kraft- und Drehmomentmessgeräte

      Mehr Details

      Kategorie Mark 10 Zubehör Mark 10 Zubehör

      Spezifikationen
      Abtastrate3000 Hz
      Genauigkeit±0.2% des Vollausschlags
      Energieversorgung:AC oder wiederaufladbare Batterie (NiMH). Indikator für niedrigen Batteriestatus erscheint, wenn die Batterie beinahe leer ist. Gerät schaltet sich automatisch aus, wenn Energie kritisches Niveau erreicht.
      BatterielaufzeitHintergrundbeleuchtung ein: bis zu 7 Stunden durchgängiger Gebrauch
      Hintergrundbeleuchtung aus: bis zu 24 Stunden durchgängiger Gebrauch
      Ausgabe USB / RS-232: Vollständig konfigurierbar bis zu 115200 Baud. Einschließlich Sprachgerätekontrolle für vollständige Computerkontrolle.
      Mitutoyo (Digimatic): Serielle BCD, geeignet für alle Mitutoyo SPC-kompatiblen Geräte.
      Analog: ±1 VCD, ±0.25% des Vollausschlags
      Allgemeine Bestimmungen: Drei offene Ausgänge, ein Eingang
      Sollwerte: Drei offene Leitungen
      Konfigurierbare EinstellungenDigitaler Filter, Ausgänge, automatisches Abschalten, Werkseinstellungen, Tastentöne, Audio-Alarm, Kalibrierung
      Gewicht (nur Messgerät)M4-012 - M4-100: 0.45 kg (1 lb)
      M4-200 - M4-500: 0.54 kg (1.2 lb)
      Inbegriffenes ZubehörTragekoffer, Meißel, Kegel, V-Kerbe, Haken, Platte, Verlängerungsstab, AC Adapter, Batterie, USB Kabel mit Treiber, MESURgerät DEMO Software, NIST nachweisbares Kalibrierungszertifikat mit Daten
      Garantie3 Jahre

      Bestellen
      Produkte

      Produkt
      Preis
      Menge
      132815
      M4-012E Digitales Kraftmessgerät - 0.5 N
      € 1.452,00
      132814
      M4-025E Digitales Kraftmessgerät - 1,0 N
      € 1.452,00
      132816
      M4-05E Digitales Kraftmessgerät – 2,5 N
      € 1.089,00
      132819
      M4-2E Digitales Kraftmessgerät – 10 N
      € 915,00
      132820
      M4-5E Digitales Kraftmessgerät – 25 N
      € 915,00
      132821
      M4-10E Digitales Kraftmessgerät – 50 N
      € 915,00
      132822
      M4-20E Digitales Kraftmessgerät – 100 N
      € 915,00
      132823
      M4-50E Digitales Kraftmessgerät – 250 N
      € 915,00
      132824
      M4-100E Digitales Kraftmessgerät – 500 N
      € 915,00
      132817
      M4-200E Digitales Kraftmessgerät – 1000 N
      € 1.089,00
      132818
      M4-500E Digitales Kraftmessgerät – 2500 N
      € 1.089,00

      Zubehör

      Produkt
      Preis
      Menge
      130524
      15-1004 MESUR gauge, single license

      132825
      09-1163 Kabel, in Serie, Serie 7/5/4 bis RS-232 DB-9
      € 77,00
      132876
      09-1165 Cable, USB, Series 7/5/4/3 to PC
      € 29,00
      132826
      08-1026 Ersatzakku, 8,4 V NiMH
      € 19,00
      131954
      AC1030 AC adapter/charger, 110V US
      € 44,00
      131955
      AC1031 AC Netzteil/Ladegerät 220V EUR
      € 44,00
      132878
      AC1032 AC adapter/charger, 220V UK
      € 44,00
      132879
      AC1035 AC adapter/charger, 220V Australia
      € 44,00
      134333
      AC1052 Mounting plate, Mark-10 gauges, 0.12 - 500 lbF capacities (0.5 to 2,500 N)
      € 58,00
      Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
      Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
