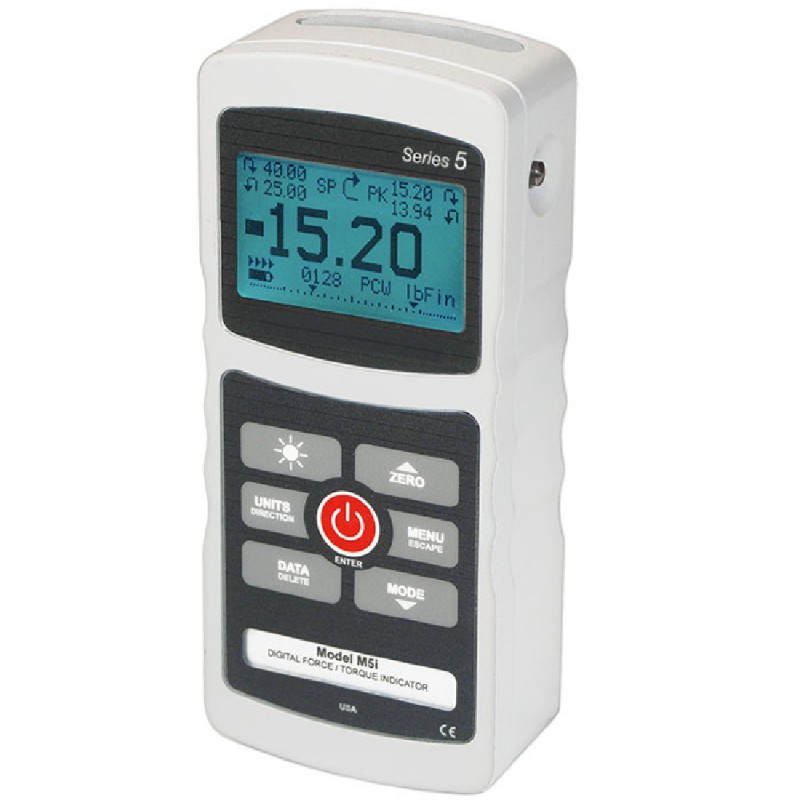

Series-5I Kraft-/ Drehmoment-Messgerät digital


Hergestellt in USADas 5I Kraft- & Drehmoment-Messgerät digital arbeitet mit einer breiten Palette von Mark-10-Sensoren für Kraft- und Drehmomentmessungen. Dank der intelligenten Plug & Test™ Technologie werden alle Kalibrierungen und Konfigurationen im Verbindungsstecker des Sensors, und nicht im Messgerät, gespeichert. Dadurch wird Austauschbarkeit der Sensoren gewährleistet. Selbstverständlich sind alle Sensoren auch mit der Series 3i Kraft-/Drehmomentmessgerät kompatibel.



Die Menüstruktur und meisten Spezifikationen des 5i ähneln der Series 5 der digitalen Kraftmessgeräte. Die Abtastrate beträgt 7000Hz und produziert genaue Messwerte bei einer breiten Palette von Anwendungen und Quick-Action-Tests. Ein hintergrundbeleuchtetes Grafik-LCD-Display mit großen Buchstaben und ein Funktionsmenü sind verfügbar, sodass auf verschiedene Funktionen und konfigurierbaren Parameter des Gerätes zugegriffen werden kann. Daten können mittels USB, RS-232 und Mitutoyo (Digimatic) auf einen PC übertragen werden.



Darüber hinaus sind im eingebauten Datenspeicher bis zu 1000 Messwerte enthalten, ebenso wie für statistische Berechnungen mit Ausgang für einen PC. Integrierte Sollwerte mit den Indikatoren und Ausgängen sind ideal für Pass-Fail-Tests, sowie für die Ansteuerung externer Geräte wie Alarme, Relais- oder Prüfstande geeignet. Ein analoger Belastungsbalken auf dem Display dient zur grafischen Darstellung der angewandten Kraft oder des Drehmoments.



Mithilfe des 5i Mittelwertmodus wird die durchschnittliche Belastung im Laufe der Zeit aufgezeichnet, während im externen Trigger-Modus verschiedene Tests einfach und präzise durchzuführen sind.



Das 5i Drehmoment-Messgerät digital wird inklusive MESUR Lite Software zur Datenerfassung geliefert. MESUR Lite erstellt von den kontinuierlichen oder Single-Point-Daten Tabellen. Gespeicherte Daten des Indikators können abschnittsweise heruntergeladen werden. Der One-Klick-Export nach Excel ermöglicht weitere Datenbearbeitung.



Merkmale
  • Austauschbare Kraft-und Drehmomentsensoren durch Plug- & Test™ -Technologie
  • High-Speed Abtastrate von 7000 Hz
  • Passwortsicherung für einzelne Tasten und Kalibrierung
  • Großes, hintergrundbeleuchtetes Grafik-Display
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • Nutzlastbalken mit Sollpunktmarkierungen
  • Datenspeicher für 1000 Werte mit Statistik (Minimum, Maximum, Mittelwert, Standardabweichung) und Ausgängen
  • Externer Trigger-Modus - für Schaltkontakt-Tests oder zum Stoppen Anzeigeaktualisierung auf Abstand
  • Mittelwertmodus - berechnet die durchschnittliche Messwerte über die Messzeit
  • 5 auswählbare Messeinheiten
  • Konfigurierbare akustische Alarme und Tastentöne
  • Automatische Datenausgabe über USB/RS-232
  • Passwortschutz für Sensor, um unerlaubten Gebrauch zu verhindern
  • CE Zertifizierung

Downloads

Abmessungen
Abmessungen-Series-5I


Zubehör

R01 Series S-förmiger Kraftsensor


  • Misst Zug- und Druckkraft
  • Erhältliche Kapazitäten von 250 N bis zu 50 kN
  • Sehr stabiles Design mit S-Form
  • Gewindebohrungen für viele Anwendungen

Mehr Details

R01 Series S-förmiger Kraftsensor 126903

R02 Series Kraftmessdose


  • Misst Spannungs- und Kompressionskraft
  • Für Kompressionskräfte bis zu 50 kN

Mehr Details

R02 Series Kraftmessdose 126904

R03 Series Inline Sensor für Spannungs- und Kompressionskraft


  • Misst Spannungs- und Zugkraft von 1 N bis 500 N

Mehr Details

R03 Series Inline Sensor für Spannungs- und Kompressionskraft 126905

R04 Series Mini-Kraftsensor für Zug- und Druckkraft


  • Misst sowohl Spannungs- als auch Kompressionskraft von 1 bis 500 N

Mehr Details

R04 Series Mini-Kraftsensor für Zug- und Druckkraft 126906

R05 Series Druck- und Zugkraftsensor


  • Misst Druck- und Zugkraft bis zu 2500 N

Mehr Details

R05 Series Druck- und Zugkraftsensor 126907

R50 Series Universeller Drehmomentsensor


  • Kapazitäten von 7 Ncm bis zu 1150 Ncm

Mehr Details

R50 Series Universeller Drehmomentsensor 126909

R51 Series Universelle Drehmomentsensoren


  • Austauschbares Bohrfutter (separater Verkauf)
  • Für Kapazitäten von 7 bis 1150 Ncm

Mehr Details

R51 Series Universelle Drehmomentsensoren 126913

R52 Series Drehmomentsensor für die Kalibrierung von Werkzeugen


  • Universelle Befestigung
  • Mit Kapazitäten von 7 Ncm bis zu 1150 Ncm

Mehr Details

R52 Series Drehmomentsensor für die Kalibrierung von Werkzeugen 126912

PTA Plug & Test Adapter für Wägezellen


  • Kompatibel mit Ladezellen mit Dehnmessstreifen, Kraftsensoren und Drehmomentsensoren

Mehr Details

PTA Plug & Test Adapter für Wägezellen 127060

R53 Series Schließmoment-Sensor für Flaschenverschlüsse


  • Wendebacken für runde oder rechteckige Behälter

Mehr Details

R53 Series Schließmoment-Sensor für Flaschenverschlüsse 126911

R55 Series Drehmomentsensor mit Vierkantantrieb


  • Vierkantantrieb auf beiden Seiten
  • Robustes Design mit Zylinderform

Mehr Details

R55 Series Drehmomentsensor mit Vierkantantrieb 127114

Ähnliche Produkte

AC1008 Tischfuß für BGI



Mehr Details

AC1008 Tischfuß für BGI

Cic-Torque Kalibrierung Drehmomentschlüssel, Drehmomentschrauber & Drehmomentmessgeräte


  • Kurze Bearbeitungszeit
  • Einfache Kalibrierungsplanung

Mehr Details

Cic-Torque Kalibrierung Drehmomentschlüssel, Drehmomentschrauber & Drehmomentmessgeräte

Griffe und Zubehör


Lieferumfang
Der 5i wird geliefert mit einer Tragetasche, universellem AC-Adapter, Batterie, Kurzanleitung, USB-Kabel, Ressourcen-CD (USB-Treiber, MESUR Lite-Software, MESURgauge DEMO-Software und Benutzerhandbuch) und NIST-konformen Kalibrierschein.

Spezifikationen
Genauigkeit± 0,1% vom Endwert + 1 Stelle + Sensor
Abtastfrequenz7000 Hz
StromAC oder Akku. Multi-Schritt-Indikator für schwache Batterie. Gerät schaltet sich automatisch ab, wenn Spannung zu gering ist
BatterielaufzeitHintergrundbeleuchtung ein: Bis zu 7 Stunden Dauerbetrieb
Hintergrundbeleuchtung aus: Bis zu 24 Stunden Dauerbetrieb
Ausgänge USB / RS-232: Bis zu 115200 Baud konfigurierbar. Inklusive Kontrollsprache 2 für volle Computersteuerung
Mitutoyo (Digimatic): Serielle BCD, geeignet für alle Mitutoyo SPC-kompatiblen Geräte
Analog : ± 1 VCD, ± 0,25% vom Endwert der Kapazität
Allzweck: Drei Open-Drain-Ausgänge, ein Eingang
Sollwerte: Drei Open-Drain-Leitungen.
Konfigurierbare EinstellungenDigitale Filter, USB Output-Einstellungen, Beleuchtung, automatische Abschaltung, Tastentöne, Audio-Alarm, Standardeinstellungen, Kalibrierung
Überbelastungsschutz150% vom Endwert (Display zeigt "OVER" an bei 110% und mehr)
Gewicht0,3 kg
Im Lieferumfang enthaltenTragetasche, universeller AC-Adapter, Batterie, Kurzanleitung, USB-Kabel, Ressourcen-CD (USB-Treiber, MESURTM Lite-Software, MESURTMgauge DEMO-Software)
Garantie3 Jahre

Bestellen
Produkt

Produkt
Preis
Menge
M5I-E-Series 5I Erweiterte Kraft-/Drehmoment-Anzeige
€ 980,00

Zubehör

Produkt
Preis
Menge
15-1004 MESUR gauge, single license
€ 552,00
09-1163 Kabel, in Serie, Serie 7/5/4 bis RS-232 DB-9
€ 79,00
09-1165 Cable, USB, Series 7/5/4/3 to PC
€ 30,00
08-1026 Ersatzakku, 8,4 V NiMH
€ 20,00
AC1030 AC adapter/charger, 110V US
€ 44,00
AC1031 AC Netzteil/Ladegerät 220V EUR
€ 44,00
AC1032 AC adapter/charger, 220V UK
€ 44,00
AC1035 AC adapter/charger, 220V Australia
€ 44,00
AC1008 Stand, indicator/TT03, table top
€ 158,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1-3 Tage , Lieferzeit 1-3 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
