PTA Plug & Test Adapter für Wägezellen

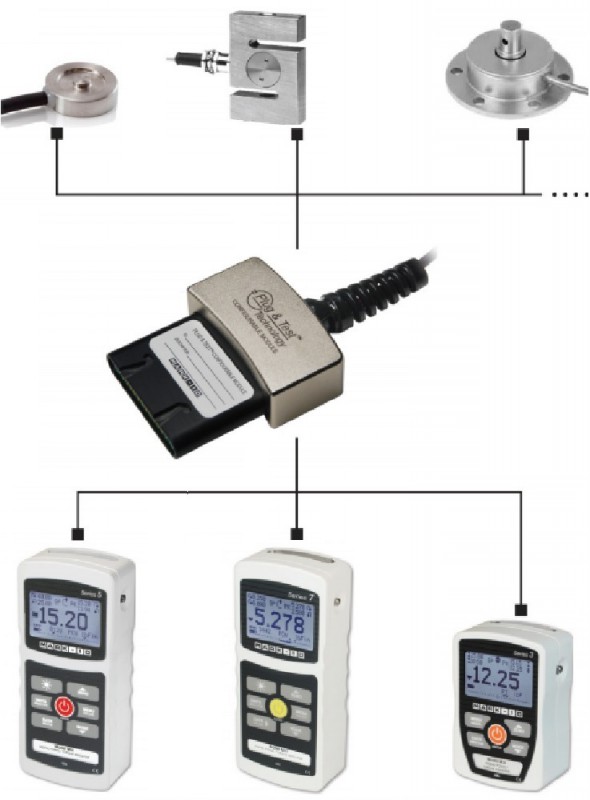

Der PTA benutzerspezifische Adapter verbindet gewöhnliche Ladezellen mit Dehnmessstreifen, Kraftsensoren und Drehmomentsensoren mit den Modellen Series 3i, Series 5i und Series7i.

Die Sensorkapazität und Resolutionen können mithilfe der mitgelieferten Software, die eine Liste der gängigsten Kraftkapazitäten von 0,5 N bis zu 4000 kN und der gängigsten Drehmomentkapazitäten von 7 Ncm bis zu 57000 Nm enthält, programmiert werden. Eine Identifikationsnummer, die während des Einschaltens der Anzeige oder auf dem Informationsschirm angezeigt wird, kann eingestellt werden.

Dank der Plug & Test Technologie werden alle Konfigurationen und Kalibrierungsinformationen innerhalb des Adapters gespeichert. Mit dieser Flexibilität ist ein Austauschen des Adapters mit verschiedenen Sensoren und den Series 3I, Series 5I und Series7I Anzeigegeräten kein Problem.

Anforderungen

Sensoranforderungen

Sensortyp: Vollbrücke
Sensorwiderstand: 300 - 1000 Ohm
Sensorempfindlichkeit: 1 - 3 mV/V Vollausschlag

Indikatoranforderungen

Series 3i, 5i und 7i Indikator mit Software-Version 1.0.9 oder besser*

* Der PTA Adapter kann nicht mit älteren Indikatorversionen konfiguriert werden.

Der PTA Adapter kann mit älteren Indikatorversionen verwendet werden, allerdings kann der Adapter dann nicht für Ladezellen mit einer Richtung kalibriert werden, wie zum Beispiel ein Belastungsknopf und Wägezellen mit Steckverbindung.

Merkmale

Schraubklemmen ermöglichen eine einfache Verbindung mit Sensorkabeln
Softwarekonfigurationsprogramm ist inbegriffen: Ermöglicht eine einfache Programmierung der Sensorkapazität, Resolution und Identifikationsnummer
Lieferung mit Zugentlastung, beschreibbaren Identifikationsetikett und Treiber-CD mit Software
Kompatibel mit Ladezellen mit Dehnmessstreifen, Kraftsensoren und Drehmomentsensoren
Der Adapter kann einfach über USB oder RS-232 Anschluss mithilfe des Anzeigegeräts konfiguriert werden
