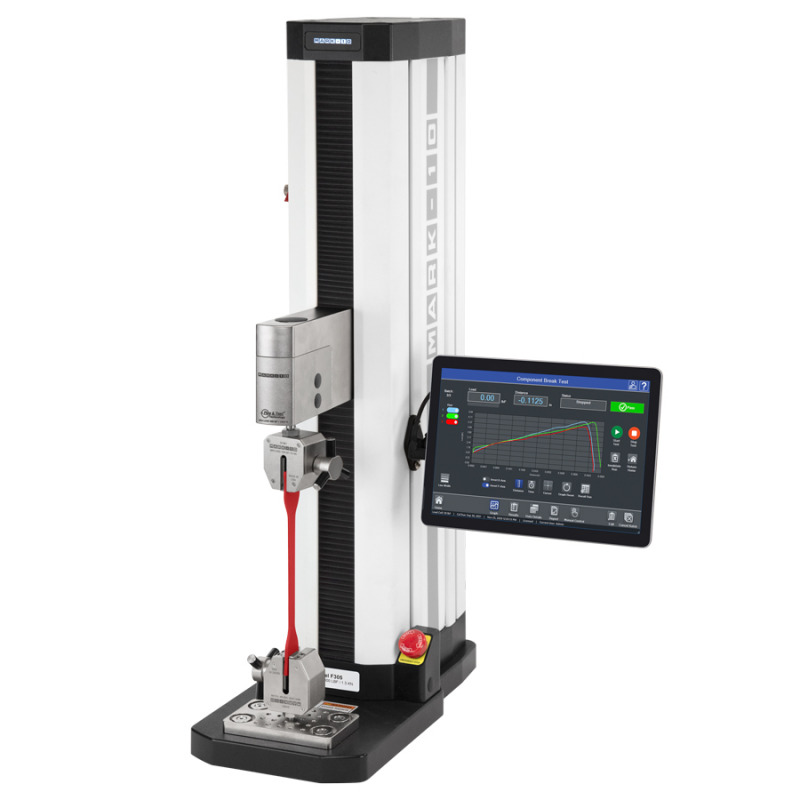

F105 / F305 / F505 / F505H Kraft-Druck Prüfmaschine mit IntelliMESUR


Hergestellt in USA

Moderne Kraft-Druck Prüfmaschinen mit Tabletsteuerung

Diese hochentwickelten Kraftprüfstände aus der  F-Serie wurden für universelles Messen von Druck-, Zug- und Biegekräften im Bereich von 0,5 bis 2,2 kN entwickelt. Wählen Sie aus horizontaler oder vertikaler Ausführung, sowie diversen Kraftsensoren mit verschiedenem Messbereich und einer ausgedehnten Auswahl an Probenhaltern und Aufsätzen für Sonderanwendungen.

Für diese Modelle aus der Serie F eignen sich die FS05 Kraftsensoren.

Mittels der IntelliMESUR® programmieren Sie Testabläufe und zeichnen die Daten zur späteren Analyse auf. Dank der kompletten Integration der IntelliMESUR Software in die Prüfmaschine können sowohl einfache Testungen, aber auch mehrstufige Sequenzen direkt über das Bedientablet programmiert werden. Alternativ können Sie auch die F-Serie, ohne Bedientablet, zum Anschluss an einen externen Windows Computer erwerben.

Prüfstände mit der Endung "-IMT" in der Artikelnummer, zum Beispiel F305-IMT, sind mit einem Windowstablet ausgerüstet, welches mit einer inbegriffenen Kugelhalterung am Prüfstand montiert wird. Über den Homescreen können Sie schnell auf bis zu 10 favorisierte Tests zugreifen.

Mit  IntelliMESUR® können Sie eine große Bandbreite von Basis- und mehrstufigen Tests ausführen, inklusive:

  • Grenzwert Tests zu einer Last, Distanz oder Bruch
  • Höhenmessungen
  • Last halten
  • Zyklen fahren
  • Mehrstufige Tests, mit Kombinationen aus den oben genannten Funktionen

Führen Sie individuelle Testungen oder Serien aus und analysieren die Daten Sie die Daten im graphischen Format oder in Ergebnistabellen. Daten können gespeichert oder exportiert werden, wenn benötigt. PDF Berichte, inklusive Ergebnissen, Statistiken, Graphen, System- und Benutzerinfo, sowie Kommentare,  können ebenfalls zum speichern oder ausdrucken generiert werden. Zusätzlich können die Berichte personalisiert und mit eigenem Firmenlogo  und einem zusätzlichen Bild versehen werden.




Ausstattung
Simple controller interface

Steifes und präzises Design
Ein außergewöhnlich steifer Rahmen wird in einem speziellen Extrusionsverfahren gefertigt für maximale Steifheit. Die Werkskompensation von Prüfrahmen und Kraftsensoren gewährleistet eine Positionsgenauigkeit von ±0,05 mm unter allen Bedingungen. Für eine reibungslose und ruhige Bewegung treiben Schrittmotoren und Regler eine Kugelumlaufspindel mit linerarer Führungsschiene, ohne Geschwindigkeitsvariation unter Last, an.


Limit switches Modulares Design
Die Grundplatten können entfernt werden um optionale Säulenerweiterungen oder alternative Halterungen anzubringen. Die meiste Elektronik ist ein einem separaten Gehäuse beherbergt, sodass eine einfache Wartung oder Reparatur im Bedarfsfall möglich ist. Integrierte T-Nuten entlang der Säule ermöglichen die Befestigung von Zubehör.
Adjustable mounting plate with T-slot base Externe Endschalter
Obere und untere Endschalter können als Verfahrwegsbegrenzer oder für Testausnahmen verwendet werden. Doppelt abgestufte Lineale helfen bei der Schalterplatzierung.
Modular design Nahtlose Sensor Schnittstelle
Die smarten Kraftsensoren der Serie FS05 werden direkt mit dem Kreuzkopf der Modelle F105, F305, F505, und F505H verbunden. Kapazitäten verfügbar von 0,5 - 2,5 kN. Die Genauigkeit beträgt ±0.1% der Kapazität.

"S-Beam"-Kraftsensoren der Serie R07 eignen sich auch für höhere Kapazitäten von 250 N bis 7,5 kN und sind ebenfalls kompatibel mit der Plug & Test® Technologie. Die Genauigkeit beträgt ±0.15% der Kapazität.



FollowMe Einfach wartbare Elektronik
Der Großteil der Elektronik ist in separaten Gehäusen verbaut, welche ohne Spezialwerkzeug ausgetauscht werden können.


IntelliMESUR

Die IntelliMESUR® Software ist eine integrierte Lösung die auf Windows Tablets und PCs läuft. Die Serie F-Prüfstände sind mit einem voreingerichteten 10.1” Tablet inklusive Montagehalterung oder mit einem Softwarepaket zur Verwendung eines eigenen Windows Gerätes erhältlich. Mit IntelliMESUR® können Sie eine Vielzahl von ein- und mehrstufigen Tests kreieren und ausführend, z.B.:


  • Grenzwert Tests zu einer Last, Bruch oder Verfahrweg
  • Höhenmessungen
  • Last halten
  • Zyklen
  • Mehrstufige Tests, unter Verwendung der oben genannten Funktionen

Die Tests können als Einzeltestungen oder in Serien ausgeführt werden und die Daten direkt als Grafik oder Messwerttabellen eingesehen werden. Die Daten können gespeichert oder exportiert werden oder zur Erstellung eines Berichtes verwendet werden.

Die Tests können Sie im Graphik oder Messwertmodus ausführen und auch während des Tests die Ansicht umschalten. Ein Pass / Fail (Bestanden / nicht Bestanden) Indikator erleichtert  die einfache Erkennung von problematischen Proben.
Individuelle Messungen können invalide erklärt werden, wenn zum Beispiel die Probe verrutscht oder Test unterbrochen wurde.


Video


Downloads

Spezifikationen
 Modell F105Modell F305Modell F505Modell F505H
Kapazität0,5 kN1,5 kN2,2 kN2,2 kN
Maximaler Verfahrweg457 mm457 mm457 mm457 mm
Geschwindigkeitsbereich0,5 - 1.100 mm/min0,5 - 1.100 mm/min0,5 - 1.100 mm/min0,5 - 1.100 mm/min
Lastgenauigkeit (% der Kapazität))
  • Prüfstand: ±0.1%
  • Kraftsensor einzeln: Series FS05: ±0.1% | Series R07: ±0.15%
  • Prüfstand: ±0.1%
  • Kraftsensor einzeln: Series FS05: ±0.1% | Series R07: ±0.15%
  • Prüfstand: ±0.1%
  • Kraftsensor einzeln: Series FS05: ±0.1% | Series R07: ±0.15%
  • Prüfstand: ±0.1%
  • Kraftsensor einzeln: Series FS05: ±0.1% | Series R07: ±0.15%
Lasterfassungsrate20.000 Hz20.000 Hz20.000 Hz20.000 Hz
Datenerfassungsrate1.000 Hz1.000 Hz1.000 Hz1.000 Hz
Genauigkeit Geschwindigkeit±0.2% der Einstellung, nahezu keine Abweichung unter Last±0.2% der Einstellung, nahezu keine Abweichung unter Last±0.2% der Einstellung, nahezu keine Abweichung unter Last±0.2% der Einstellung, nahezu keine Abweichung unter Last
Genauigkeit Verfahrwerg±0,05 mm, werkskompensiert bis Volllast±0,05 mm, werkskompensiert bis Volllast±0,05 mm, werkskompensiert bis Volllast±0,05 mm, werkskompensiert bis Volllast
Auflösung Verfahrweg0,01 mm0,01 mm0,01 mm0,01 mm
Endschalter Wiederholbarkeit0,03 mm0,03 mm0,03 mm0,03 mm
StromversorgungUniversal Eingang 100-240 VAC, 50/60 Hz, 300WUniversal Eingang 100-240 VAC, 50/60 Hz, 300WUniversal Eingang 100-240 VAC, 50/60 Hz, 300WUniversal Eingang 100-240 VAC, 50/60 Hz, 300W
Sicherung1,2 A, 250V, 3AG, SLO BLO1,2 A, 250V, 3AG, SLO BLO1,2 A, 250V, 3AG, SLO BLO1,2 A, 250V, 3AG, SLO BLO
Gewicht27 kg (Prüfstand)
34 kg (Versandgewicht)
27 kg (Prüfstand)
34 kg (Versandgewicht)
32 kg (Prüfstand)
39 kg (Versandgewicht)
32 kg (Prüfstand)
39 kg (Versandgewicht)
UmgebungskonditionenGebrauch ausschließlich drinnen
Bis zu 2000 Meter über Meeresspiegel
Temperatur: 5 – 35°C
Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend
Netzspannungsschwankungen bis ±10 % der Nennspannung
Kurzzeitige Überspannungen bis zur Überspannungskategorie II
Einsatz in Umgebungen bis Verschmutzungsgrad 2
Gebrauch ausschließlich drinnen
Bis zu 2000 Meter über Meeresspiegel
Temperatur: 5 – 35°C
Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend
Netzspannungsschwankungen bis ±10 % der Nennspannung
Kurzzeitige Überspannungen bis zur Überspannungskategorie II
Einsatz in Umgebungen bis Verschmutzungsgrad 2
Gebrauch ausschließlich drinnen
Bis zu 2000 Meter über Meeresspiegel
Temperatur: 5 – 35°C
Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend
Netzspannungsschwankungen bis ±10 % der Nennspannung
Kurzzeitige Überspannungen bis zur Überspannungskategorie II
Einsatz in Umgebungen bis Verschmutzungsgrad 2
Gebrauch ausschließlich drinnen
Bis zu 2000 Meter über Meeresspiegel
Temperatur: 5 – 35°C
Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend
Netzspannungsschwankungen bis ±10 % der Nennspannung
Kurzzeitige Überspannungen bis zur Überspannungskategorie II
Einsatz in Umgebungen bis Verschmutzungsgrad 2
KonfirmitätCE KennzeichnungCE KennzeichnungCE KennzeichnungCE Kennzeichnung
Garantie3 Jahre3 Jahre3 Jahre3 Jahre

Die Lastkapazität verringert sich bei höheren Geschwindigkeiten wie folgt:
- F305: limitiert bei 1 kN bei bei mehr als 610 mm/min
- F505(H): limitiert bei 1,5 kN bei mehr als 610 mm/min

Lieferumfang

Der F105, F305, F505 und F505H werden als komplettes Set versende, dies beinhaltet:


  • 1 Kontrolpanel, mit Montagehalterung und Hardware (nur -IMT Modelle)
  • 1 Montagehalterung für das Prüfstandende (nur F505H Modell)
  • 1 USB Datenträger mit Software und Installationsdateien (nur -IM Modelle)
  • 1 USB Dongle (nur -IM Modelle)
  • 1 USB Kabel
  • 1 #10-32M Harken mittel
  • 1 5/16-18M Harken groß
  • 1 #10-32F/F Adapter
  • 1 5/16-18M auf #10-32F Adapter
  • 1 Schraubensatz, #10-32 x 3/4"
  • 2 Sechskantmuttern, #10-32
  • 1 Netzkabel
  • 1 Inbusschlüssel Satz
  • 1 NIST rückführbares Kalibrierzertifikat für Kraft (zusätzliches Zertifikat für Distanz und Geschwindigkeit optional erhältlich)


Abmessungen
Modell F105 / F305 / F505
Abmessungen-F105 / F305 / F505 / F505H

Abmessungen-F105 / F305 / F505 / F505H


Ähnliche Produkte

F755 / F1505 Kraft-Prüfsystem für Druck- & Zugkräfte mit IntelliMESUR


  • Kompensation der Systemverformung Automatische Rückkehr-Funktion
  • Einrichten, Durchführen und Analysieren von Daten über das integrierte IntelliMESUR®-Bedienfeld.
  • Integrierte Test-Erstellungsassistenten

Mehr Details

F755 / F1505 Kraft-Prüfsystem für Druck- & Zugkräfte mit IntelliMESUR

Series-F + EasyMesur F105 / F305 / F505 / F505H


  • Integrierter Kraftsensor und nahtlose Schnittstelle für den FS05-Kraftsensor ohne Kabel.
  • Integriertes Touchscreen-Bedienfeld.
  • Einrichten, Durchführen und Analysieren von Daten über das integrierte EasyMESUR®-Bedienfeld.

Mehr Details

Series-F + EasyMesur F105 / F305 / F505 / F505H

Series-F + EasyMESUR F755 / F755S / F1505 / F1505S


  • Integrierter Kraftsensor und nahtlose Schnittstelle für den FS05 Kraftsensor ohne Kabel
  • Separate USB-C-Verbindungen für den PC und externe Speicher
  • Integriertes Touchscreen-Bedienfeld

Mehr Details

Series-F + EasyMESUR F755 / F755S / F1505 / F1505S

Series-3I Kraft-/ Drehmomentmesser


  • Austauschbare Kraft-und Drehmomentsensoren durch Plug & Test ™-Technologie
  • Abtastrate von 2000 Hz

Mehr Details

Series-3I Kraft-/ Drehmomentmesser

Series-5I Kraft-/ Drehmoment-Messgerät digital


  • Austauschbare Kraft-und Drehmomentsensoren durch Plug- & Test™ -Technologie
  • High-Speed Abtastrate von 7000 Hz
  • Externer Trigger-Modus - für Schaltkontakt-Tests oder zum Stoppen Anzeigeaktualisierung auf Abstand

Mehr Details

Series-5I Kraft-/ Drehmoment-Messgerät digital

Series-7I Professionelle Kraft- und Drehmoment-Anzeige


  • Auswechselbare Drehmomentsensoren und Kraftsensoren können dank der Plug & Test™ Technologie (Sensoren werden separat verkauft)
  • Durchgängige Datenerfassung von 5.000 Datenpunkten bis zu 14.000 Hz. Ausgabe zum PC möglich.
  • 5 Maßeinheiten, sowie Reibungskoeffizient und nutzerdefinierte Einheit mit konfigurierbarem Namen
  • High-Speed-Erfassungsrate von 14.000 Hz

Mehr Details

Series-7I Professionelle Kraft- und Drehmoment-Anzeige

Bestellen
Produkte

Produkt
Preis
Menge
137821
F105-IMT-E-Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 100 lbF / 0.5 kN
€ 11.607,00
139054
F305-IMT-E- Test frame with IntelliMESUR® pre-loaded tablet control panel,, vertical, 300 lbF / 1.3 kN
€ 12.253,00
137822
F305-IM-E- Test frame with IntelliMESUR®l Software License, vertical, 300 lbF / 1.3 kN
€ 10.492,00
137823
F505-IMT-E- Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 500 lbF / 2.2 kN
€ 13.695,00
137824
F505H-IMT-E- Test frame with IntelliMESUR® pre-loaded tablet control panel, horizontal, 500 lbF / 2.2 kN
€ 14.440,00

Zubehör

Produkt
Preis
Menge
137929
AC1094-1 Einzelsäulenverlängerung für ESM303 - 150 mm
€ 437,00
137930
AC1094-2 Einzelsäulenverlängerung für ESM303 - 300 mm
€ 606,00
137931
AC1094-3 Einzelsäulenverlängerung für ESM303 - 600 mm
€ 765,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
