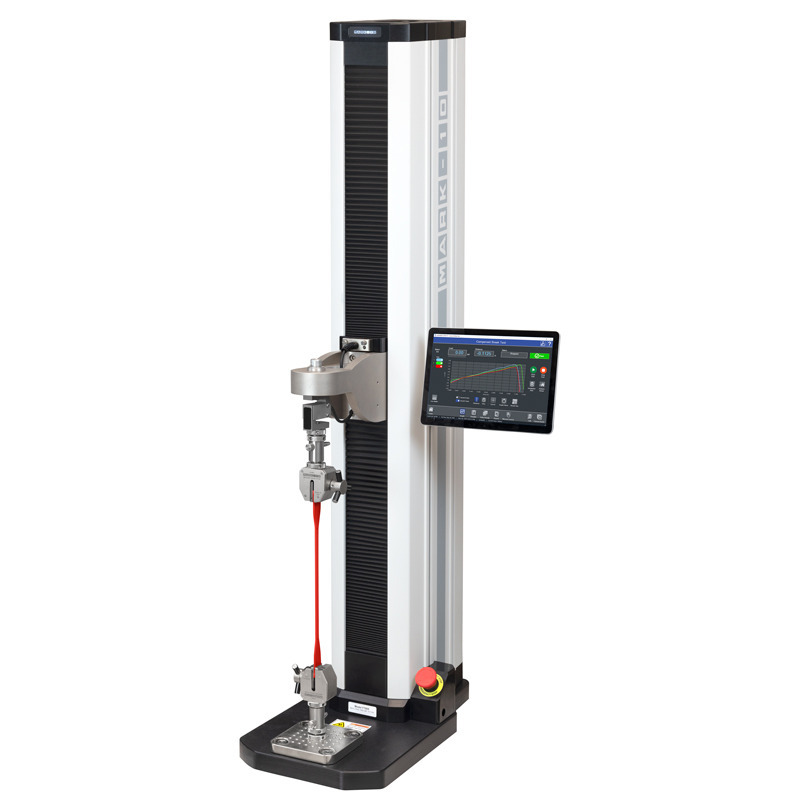

F755 / F1505 Kraft-Prüfsystem für Druck- & Zugkräfte mit IntelliMESUR


Hergestellt in USA

Moderne Kraft-Druck Prüfsysteme mit Tabletsteuerung

Diese Serie von Kraft-Prüfmaschinen für die Testung von Druck- und Zugkräften, mit Kapazitäten bis zu 6,7 kN. In Kombination mit der IntelliMESUR® Software können Anwender Kraft und Weg messen, Testszenarien aufsetzen und Daten speichern, analysieren und exportieren. In der Serie F gibt es eine verschiedene Modelle um den unterschiedlichen Anforderungen an die Höhe und Kapazität gerecht zu werden.

Für diese Modelle aus der Serie F eignen sich die Kraftsensoren aus den Serien FS05 und R07. Um die FS05 Kraftsensoren mit diesen Modellen zu verwenden wird ein AC1083 Adapter benötigt.

Erstellen Sie Tests, speichern die Daten und analysieren Sie im Anschluss mittels der IntelliMESUR® Software. Über einfache Basistests bis hin zu mehrstufigen Sequenzen, können alles direkt über die komplett integrierte IntelliMESUR® Software programmieren. Wählen Sie Modelle mit der Endung "-IMT" für Modelle mit vorkonfiguriertem Windows-Tablet, alternativ können Sie auch auch Modelle ohne Endung "-IMT" wählen und erhalten eine Windows Software zur Verwendung auf Ihrem eigenen Windows Gerät.

Mit  IntelliMESUR® können Sie eine große Bandbreite von Basis- und mehrstufigen Tests ausführen, inklusive:

  • Grenzwert Tests zu einer Last, Distanz oder Bruch
  • Höhenmessungen
  • Last halten
  • Zyklen fahren
  • Mehrstufige Tests, mit Kombinationen aus den oben genannten Funktionen

Führen Sie individuelle Testungen oder Serien aus und analysieren die Daten Sie die Daten im graphischen Format oder in Ergebnistabellen. Daten können gespeichert oder exportiert werden, wenn benötigt. PDF Berichte, inklusive Ergebnissen, Statistiken, Graphen, System- und Benutzerinfo, sowie Kommentare,  können ebenfalls zum speichern oder ausdrucken generiert werden. Zusätzlich können die Berichte personalisiert und mit eigenem Firmenlogo  und einem zusätzlichen Bild versehen werden.


Merkmale
  • Kompensation der Systemverformung Automatische Rückkehr-Funktion
  • Einrichten, Durchführen und Analysieren von Daten über das integrierte IntelliMESUR®-Bedienfeld.
  • Integrierte Test-Erstellungsassistenten
  • Integrierte Lösung für Bewegungssteuerung und Datenerfassung.
  • Direkte Verbindung des Series R07 Force Sensor und FS05 über den AC1083 Adapter.
  • Das Plug & Test®-System kann mit Load Cells von Drittanbietern über den PTAF-Adapter verwendet werden.
  • Mit der FollowMe®-Funktion können Sie den Kraftsensor drücken und ziehen, um den Querträger zu bewegen.
  • Überlastschutz
  • Sicherer Benutzerzugriff mit drei Berechtigungsebenen

Series-F EasyMESUR® und IntelliMESUR®

Die motorisierten Prüfstände der Serie-F wurden als eigenständige Mess- und Prüfrahmen entwickelt, für die keine Kraftmessgeräte oder Anzeigen erforderlich sind, um Messungen durchzuführen.

Sie sind in zwei Versionen mit integrierten Touchscreens und einer Version erhältlich, die mit Ihrem eigenen Windows-Computer verbunden wird.

Für jede Version gibt es Niederlastbereiche von 0,5 bis 2,5 kN und Hochlastbereiche von 3,4 bis 6,7 kN. Die Niederlastbereiche sind in drei vertikalen und einem horizontalen Modell erhältlich, die Hochlastbereiche in vier vertikalen Modellen.

Die EasyMESUR®-Reihe verfügt über einen kleineren 7-Zoll-Bildschirm und wird in einem Basis-Setup geliefert. Es ist mit 2 USB-C-Anschlüssen ausgestattet, einem für die PC-Verbindung und einem für einen externen USB-Stick. Optionale Funktionen wie Distanzmessung, Distanzgrenzen, Vorbelastung, Hochgeschwindigkeitserweiterung, Niedriggeschwindigkeitserweiterung, Zyklieren, Brucherkennung, Lasthaltung, FollowMe, Grafik und Berichterstellung sowie PC-Steuerung sind als Einzelpunkte, in Paketen oder als vollständiges Optionspaket erhältlich.

Die IntelliMESUR®-Version des Series-F motorisierten Prüfstands ist mit einem 10,1-Zoll-Bildschirm oder ohne Bildschirm für die Verbindung mit einem PC erhältlich. Es enthält alle Optionen der EasyMESUR® als Standard sowie einige zusätzliche Funktionen wie die Überlagerung vorheriger Messungen auf dem Diagramm und die Option zur Messung des Reibungskoeffizienten (COF).

Alle Geräte sind mit grundlegenden Test-Assistenten ausgestattet, die Sie bei der Einrichtung eines Tests unterstützen. Es gibt Optionen zur Verlängerung der Säulen, zum Hinzufügen von Schutzscheiben und zum Anschließen verschiedener Sensoren mit unterschiedlichen Lastbereichen, die mit den verschiedenen Prüfständen kompatibel sind. Durch Verwendung eines PTAF-Adapters können auch Kunden eigene Sensoren verwendet werden. Für die 705-Serie und höher (ab 3,4 kN) wird ein zusätzlicher Adapter benötigt.


Unterschiede IntelliMESUR® und EasyMESUR®
Funktionen / SpezifikationenIntelliMESUR®EasyMESUR®
Grundlegende Test-AssistentenInklusive Inklusive
Mehrstufige-TestsInklusive -
Erweiterte GeschwindigkeitsbereicheInklusive Option
Entfernungsmessung, Entfernungsgrenzen und VorspannungInklusive Option
Automatische Rückkehr und ZyklisierungInklusive Option
BrucherkennungInklusive Option
Last haltenInklusive Option
FollowMe® Positionierung des QuerträgersInklusive Option
StapelprüfungInklusive -
BedieneraufforderungInklusive -
Grenzwerte für bestanden / nicht bestandenInklusive Inklusive
BerichtserstellerInklusive Option
ErgebnisseGroße Auswahl1 pro Test
Grafiken und StatistikenInklusive Option
Vergleich früherer Durchläufe in der Grafik anzeigenInklusive -
PC-Steuerung über eine Anwendung von Drittanbietern-Option
Messung des Reibungskoeffizienten (COF)Option-
ÜberlastschutzInklusive Inklusive
Genauigkeit - Kraftsensor±0,1 % oder ±0,15 % vom vollen Messbereich des Sensors±0,1 % oder ±0,15 % vom vollen Messbereich des Sensors
Genauigkeit - Prüfstand±0,1 % vom vollen Messbereich des Sensors±0,1 % vom vollen Messbereich des Sensors
Entfernungsauflösung0.01 mm0.02 mm
Kompensation der SystemverformungInklusive Inklusive
Genauigkeit - Entfernung±0,05 mm, bei jeder Belastung oder Position±0,15 mm, bei jeder Belastung oder Position
Genauigkeit - Geschwindigkeit0,2 % der Einstellung0,2 % der Einstellung
Erfassungsrate für Spitzenlast20.000 Hz5.000 Hz
Datenerfassungsrate1.000 Hz100 Hz
Anzahl der Datenpunkte pro Durchlauf1.000.000100.000
Benutzer und Berechtigungen3 Berechtigungsstufen, unbegrenzte Benutzer1 Ebene (Passwortzugriff)
Läuft aufWindows-Tablet oder PCNur Bedienfeld

Video


10,1-Zoll IntelliMESUR®-Display
Schnellzugriff Diagrammansicht

Schnellzugriff auf Favoriten

Schneller Zugriff auf bis zu 10 Favoritentests. Jeder Favorit kann mit einem Bild zur einfachen Identifizierung verknüpft werden. Definieren Sie Ihre eigenen Favoriten für eine schnellere Testeinrichtung.

Grafikansicht

Die Grafikansicht zeigt die Kraft gegenüber der Entfernung oder der Zeit an. Überlagern Sie bis zu 10 Läufe für visuelle Vergleiche.

Ergebnisansicht Mehrschritt-Test

Ergebnisansicht

In der Ergebnisansicht werden vom Benutzer ausgewählte Ergebnisse für jeden Lauf angezeigt. Statistiken können auf ausgewählte Ergebnisse angewendet werden.

Mehrschritt-Testeinrichtung

Bauen Sie auf den grundlegenden Test-Assistenten auf und integrieren Sie problemlos jede Kombination von Schritten, mit der Möglichkeit, eine Sequenz von Schritten zu wiederholen.

Manuelle Steuerung Kalibrierung

Intelligente manuelle Steuerung

Steuern Sie den Testrahmen manuell, um schnelle Kraft- und Entfernungsergebnisse zu erhalten oder die Quertraverse manuell vor einem Test zu positionieren. Wählen Sie aus verschiedenen Betätigungsmethoden, darunter momentane (Tastenhalte), aufrechterhaltene (Tastenfreigabe) Bewegung, Jog-Modus mit drei Entfernungs-Voreinstellungen.

Kalibrierung von Kraftsensoren

IntelliMESUR® bietet ein integriertes Hilfsprogramm mit einem intuitiven, schrittweisen Assistenten. Manuelle Steuerungen ermöglichen es dem Techniker, den Testrahmen zur Anwendung von Zug- und Druckkräften zu verwenden. Alternativ können Sie die Kraftsensoren zur Kalibrierung außerhalb des Standorts mit einem Mark-10 Modell M7I oder M5I-Indikator entfernen.


Spezielle Funktionen
Einfaches Controller-Interface

Steifes und präzises Design
Ein außergewöhnlich steifer Rahmen wird in einem speziellen Extrusionsverfahren gefertigt für maximale Steifheit. Die Werkskompensation von Prüfrahmen und Kraftsensoren gewährleistet eine Positionsgenauigkeit von ±0,05 mm unter allen Bedingungen. Für eine reibungslose und ruhige Bewegung treiben Schrittmotoren und Regler eine Kugelumlaufspindel mit linerarer Führungsschiene, ohne Geschwindigkeitsvariation unter Last, an.

Endschalter Externe Endschalter
Externe Endschalter Obere und untere Endschalter können als Verfahrwegsbegrenzer oder für Testausnahmen verwendet werden. Doppelt abgestufte Lineale helfen bei der Schalterplatzierung.
Elektronikgehäuse Einfach wartbare Elektronik
Der Großteil der Elektronik ist in separaten Gehäusen verbaut, welche ohne Spezialwerkzeug ausgetauscht werden können

Spezifikationen
 Modell F755Modell F755SModell F1505Modell F1505S
Kapazität3,4 kN3,4 kN6,7 kN6,7 kN
Maximaler Verfahrweg813 mm360 mm813 mm360 mm
Geschwindigkeitsbereich0,02 - 1.525 mm/min0,02 - 1.525 mm/min0,02 - 1.800 mm/min0,02 - 1.800 mm/min
Lastgenauigkeit (% der Kapazität))
  • Prüfstand + Kraftsensor, zusammen kalibriert: ±0.1%
  • Prüfstand einzeln: ±0.1%
  • Kraftsensor einzeln: Series FS05: ±0.1% | Series R07: ±0.15%
  • Prüfstand + Kraftsensor, zusammen kalibriert: ±0.1%
  • Prüfstand einzeln: ±0.1%
  • Kraftsensor einzeln: Series FS05: ±0.1% | Series R07: ±0.15%
  • Prüfstand + Kraftsensor, zusammen kalibriert: ±0.1%
  • Prüfstand einzeln: ±0.1%
  • Kraftsensor einzeln: Series FS05: ±0.1% | Series R07: ±0.15%
  • Prüfstand + Kraftsensor, zusammen kalibriert: ±0.1%
  • Prüfstand einzeln: ±0.1%
  • Kraftsensor einzeln: Series FS05: ±0.1% | Series R07: ±0.15%
Lasterfassungsrate20.000 Hz20.000 Hz20.000 Hz20.000 Hz
Datenerfassungsrate1.000 Hz1.000 Hz1.000 Hz1.000 Hz
Genauigkeit Geschwindigkeit±0.2%±0.2%±0.2%±0.2%
Genauigkeit Verfahrwerg±0,05 mm, werkskompensiert bis Volllast±0,05 mm, werkskompensiert bis Volllast±0,05 mm, werkskompensiert bis Volllast±0,05 mm, werkskompensiert bis Volllast
Auflösung Verfahrweg0,01 mm0,01 mm0,01 mm0,01 mm
Endschalter Wiederholbarkeit±0,03 mm±0,03 mm±0,03 mm±0,03 mm
StromversorgungUniversal Eingang 100-240 VAC, 50/60 Hz, 300WUniversal Eingang 100-240 VAC, 50/60 Hz, 300WUniversal Eingang 100-240 VAC, 50/60 Hz, 300WUniversal Eingang 100-240 VAC, 50/60 Hz, 300W
Sicherung4A, 3AG, SLO BLO4A, 3AG, SLO BLO4A, 3AG, SLO BLO4A, 3AG, SLO BLO
Gewicht83 kg (Prüfstand)
107 kg (Versandgewicht)
68 kg (Prüfstand)
88 kg (Versandgewicht)
89 kg (Prüfstand)
112 kg (Versandgewicht)
71 kg (Prüfstand)
93 kg (Versandgewicht)
UmgebungskonditionenGebrauch ausschließlich drinnen
Bis zu 2000 Meter über Meeresspiegel
Temperatur: 5 – 35°C
Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend
Netzspannungsschwankungen bis ±10 % der Nennspannung
Kurzzeitige Überspannungen bis zur Überspannungskategorie II
Einsatz in Umgebungen bis Verschmutzungsgrad 2
Gebrauch ausschließlich drinnen
Bis zu 2000 Meter über Meeresspiegel
Temperatur: 5 – 35°C
Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend
Netzspannungsschwankungen bis ±10 % der Nennspannung
Kurzzeitige Überspannungen bis zur Überspannungskategorie II
Einsatz in Umgebungen bis Verschmutzungsgrad 2
Gebrauch ausschließlich drinnen
Bis zu 2000 Meter über Meeresspiegel
Temperatur: 5 – 35°C
Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend
Netzspannungsschwankungen bis ±10 % der Nennspannung
Kurzzeitige Überspannungen bis zur Überspannungskategorie II
Einsatz in Umgebungen bis Verschmutzungsgrad 2
Gebrauch ausschließlich drinnen
Bis zu 2000 Meter über Meeresspiegel
Temperatur: 5 – 35°C
Luftfeuchtigkeit: bis zu 80% relativer Feuchtigkeit bei 31°C, linear abnehmend bis zu 50% relativer Feuchtigkeit bei 40°C, nicht kondensierend
Netzspannungsschwankungen bis ±10 % der Nennspannung
Kurzzeitige Überspannungen bis zur Überspannungskategorie II
Einsatz in Umgebungen bis Verschmutzungsgrad 2
KonformitätCE KennzeichnungCE KennzeichnungCE KennzeichnungCE Kennzeichnung
Garantie3 Jahre3 Jahre3 Jahre3 Jahre

Die Lastkapazität verringert sich bei höheren Geschwindigkeiten wie folgt:
- F755 / F755S: limitiert bei 2,3 kN bei mehr als 900 mm/min
- F1505 / F1505S: limitiert bei 4,5 kN bei mehr als 1.525 mm/min

Abmessungen
Abmessungen-F755 / F1505


Modelle F755 / F1505


Lieferumfang

Die F755, F755S,  F1505 und F1505S werden als komplettes Set versende, dies beinhaltet:


  • 1 Kontrolpanel, mit Montagehalterung und Hardware (nur -IMT Modelle)
  • 1 Montagehalterung für das Prüfstandende (nur F505H Modell)
  • 1 USB Datenträger mit Software und Installationsdateien (nur -IM Modelle)
  • 1 USB Dongle (nur -IM Modelle)
  • 1 USB Kabel
  • 1 Eye-End Kit für die Prüfstandbasis
  • 2 Sperringe für Eye End
  • 2 Maulschlüssel
  • 1 Netzkabel
  • 1 Inbusschlüssel Satz
  • 1 NIST rückführbares Kalibrierzertifikat für Kraft (zusätzliches Zertifikat für Distanz und Geschwindigkeit optional erhältlich)


Zubehör

Series R07 Kraftsensor für Serie F Prüfstände


  • Kompatibel mit Mark-10 F755, F755S, F1505 und F1505S Prüfständen
  • Misst Druck- und Zugfkräfte
  • Teil der Plug & Test® Familie mit auswechselbaren Sensoren und Anzeigegeräten (Adapter benötigt)

Mehr Details

Series R07 Kraftsensor für Serie F Prüfstände 127404

PTA Plug & Test Adapter für Wägezellen


  • Kompatibel mit Ladezellen mit Dehnmessstreifen, Kraftsensoren und Drehmomentsensoren

Mehr Details

PTA Plug & Test Adapter für Wägezellen 127060

Series FS05 Kraftsensor für Serie F Prüfstände


  • Direkte Montage an F105, F305, F505 und F505H Prüfstand ohne Verbindungskabel
  • Teil der Plug & Test® Familie mit auswechselbaren Sensoren und Anzeigegeräten (Adapter benötigt)
  • Misst Druckkraft & Zugkraft

Mehr Details

Series FS05 Kraftsensor für Serie F Prüfstände 127403

Ähnliche Produkte

F105 / F305 / F505 / F505H Kraft-Druck Prüfmaschine mit IntelliMESUR



Mehr Details

F105 / F305 / F505 / F505H Kraft-Druck Prüfmaschine mit IntelliMESUR

Series-F + EasyMesur F105 / F305 / F505 / F505H


  • Integrierter Kraftsensor und nahtlose Schnittstelle für den FS05-Kraftsensor ohne Kabel.
  • Integriertes Touchscreen-Bedienfeld.
  • Einrichten, Durchführen und Analysieren von Daten über das integrierte EasyMESUR®-Bedienfeld.

Mehr Details

Series-F + EasyMesur F105 / F305 / F505 / F505H

Series-F + EasyMESUR F755 / F755S / F1505 / F1505S


  • Integrierter Kraftsensor und nahtlose Schnittstelle für den FS05 Kraftsensor ohne Kabel
  • Separate USB-C-Verbindungen für den PC und externe Speicher
  • Integriertes Touchscreen-Bedienfeld

Mehr Details

Series-F + EasyMESUR F755 / F755S / F1505 / F1505S

Series-3I Kraft-/ Drehmomentmesser


  • Austauschbare Kraft-und Drehmomentsensoren durch Plug & Test ™-Technologie
  • Abtastrate von 2000 Hz

Mehr Details

Series-3I Kraft-/ Drehmomentmesser

Series-5I Kraft-/ Drehmoment-Messgerät digital


  • Austauschbare Kraft-und Drehmomentsensoren durch Plug- & Test™ -Technologie
  • High-Speed Abtastrate von 7000 Hz
  • Externer Trigger-Modus - für Schaltkontakt-Tests oder zum Stoppen Anzeigeaktualisierung auf Abstand

Mehr Details

Series-5I Kraft-/ Drehmoment-Messgerät digital

Series-7I Professionelle Kraft- und Drehmoment-Anzeige


  • Auswechselbare Drehmomentsensoren und Kraftsensoren können dank der Plug & Test™ Technologie (Sensoren werden separat verkauft)
  • Durchgängige Datenerfassung von 5.000 Datenpunkten bis zu 14.000 Hz. Ausgabe zum PC möglich.
  • 5 Maßeinheiten, sowie Reibungskoeffizient und nutzerdefinierte Einheit mit konfigurierbarem Namen
  • High-Speed-Erfassungsrate von 14.000 Hz

Mehr Details

Series-7I Professionelle Kraft- und Drehmoment-Anzeige
