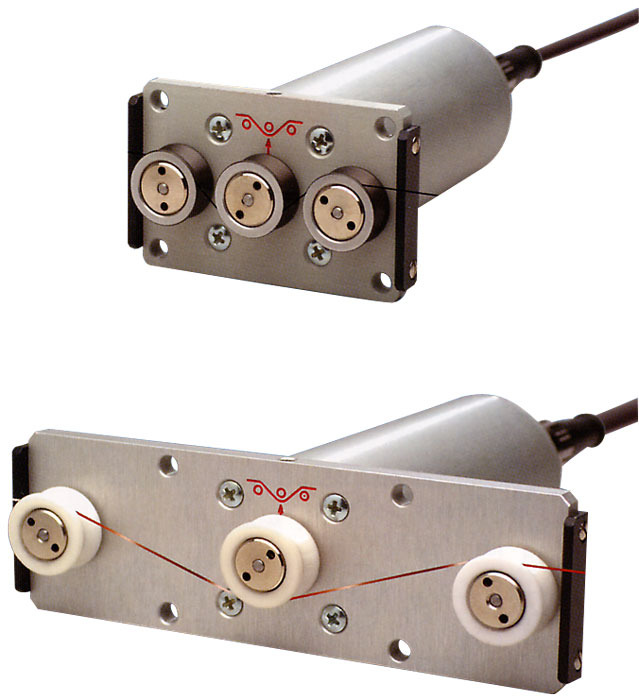

TE Zugspannungssensor für allgemeine Anwendungen

TE Zugspannungssensor für allgemeine Anwendungen


Das Modell TE Zugspannungssensor für allgemeine Anwendungen ist nicht mehr verfügbar und wurde durch das Modell TS1 ersetzt. Bitte klicken Sie hier, um das neue Modell zu sehen.

Hergestellt in DeutschlandZugspannungsbereich
0-50 g bis zu 0-50,0 kg

Genaue Messung der Hauptzugspannung von Fäden, Fasern, Drähten und ähnlichen Fäden. Kompakte Größe für eine leichte Installation.

Integrierte Singalkonditionierung mit ZERO und SPAN bietet eine hochrangige, analoge Ausgabe zur Reduzierung einer möglichen Signalinterferenz.




Merkmale
  • Präzisionszugspannungsmesser gewährleistet hohe Genauigkeit und Wiederholbarkeit
  • 0-1 V DC Ausgang, proportional zur Zugspannung (0-10 V DC optional)
  • Walzenmäntel sind in verchromtem Stahl erhältlich, hart-beschichtetes Aluminium, Plastik und Keramik
  • Frequenzgang von 100 Hz
  • Optionales, 3m langes Verbindungskabel, TE-CABLE-CN wird empfohlen. Längere Kabel sind verfügbar
  • RS232 Serieller Anschluss (optional) ermöglicht eine Verbindung zwischen Sensor und SensorView Software

Spannungsbereiche

Abmessungen
Abmessungen-TE


Ähnliche Produkte

SC-PM Digitalanzeige


  • Verbindung mit Series TS und LTS mit analoger Ausgabe 0 - 1 V DC, optional Series ohne integrierten Verstärker möglich
  • Einstellbare Grenzwerte (Min und Max Alarm) mit LED und Open-Kollektor-Ausgang für externe Signalanzeige
  • Schnittstellen:
    Analog: 0 - 10 V DC (Standard)
    Digital (optional): RS 232 oder RS 422
    Stromstärke (optional): 4 - 20 mA (anstelle von 0 - 10 V DC Ausgabe)

Mehr Details

SC-PM Digitalanzeige

Spezifikationen
Genauigkeit:± 1% FS oder besser
abweichendes Justiermaterial ±3% FS oder besser
Sensorreizung:12-18 VDC, 21mA
Mittlere Walzendurchbiegung:max. 0,5 mm
Überbelastungsbemessung:150% FS
Gehäuse:Aluminum
Betriebstemperatur:5-40° C
Abstand äußerer Rollen: 40, 100, 150, 200 & 20mm, beachten Sie die oben angezeigte Abmessung
Material Walzenmantel:hart-beschichtetes Aluminium (Standard)
Maximale lineare Geschwindigkeit1000 m/min (Standard)
3000 m/min (K)
5000 m/min (U)
Ausgang (optional)Analog: 0 –2 V AC, linearisiert, etwa 500 Hz
Digital: RS 232 (9600,8,N,1)

Pin-Belegung
