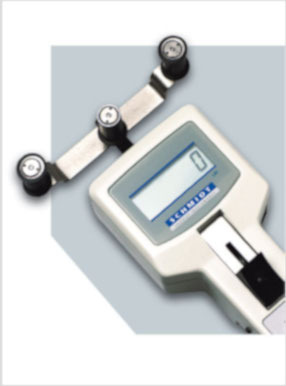

DTBB - DTBX Zugspannungsmesser für verschiedene Bänder und Tapes


Hergestellt in DeutschlandSpannungsmesser für verschiedene Arten von Bändern und Tapes, wie Gewebebänder, Filmen, Folien, Faserbündeln, etc.

Das Modell DTFB wird angeraten, wenn der DTMB nicht verwendet werden kann. Der DTFX kann anstelle des DTMX verwendet werden.

Hinweis: Dieses Modell umfasst keinen Materialstärkenkompensator.

Spannungsbereiche
Model Ranges AuflösungMesskopfbreite * mmRollenbreite in mm
DTBB-200 2 - 200 cN 0.1 cN 557, 10, 15, 20
DTBB-500 5 - 500 cN 0,1 cN557, 10, 15, 20
DTBB-1000 50 - 1000 cN 1 cN557, 10, 15, 20
DTBB-2000 200 - 2000 cN 1 cN 557, 10, 15, 20
DTBB-2500 250 - 2500 cN 1 cN 1177, 10, 15, 20
DTBB-5000 500 - 5000 cN 1 cN 1177, 10, 15, 20
DTBB-10K 1 - 10 daN 0,01 daN 1177, 10, 15, 20
DTBB-20K-L 2 - 20 daN 0,01 daN 1177, 10, 15
DTBB-50K-L 5 - 50 daN 0,01 daN 1177, 10
DTBX-200 2 - 200 cN 0.1 cN 557, 10, 15, 20
DTBX-500 5 - 500 cN 0,1 cN557, 10, 15, 20
DTBX-1000 50 - 1000 cN 1 cN557, 10, 15, 20
DTBX-2000 200 - 2000 cN 1 cN 557, 10, 15, 20
DTBX-2500 250 - 2500 cN 1 cN 1177, 10, 15, 20
DTBX-5000 500 - 5000 cN 1 cN 1177, 10, 15, 20
DTBX-10K 1 - 10 daN 0,01 daN 1177, 10, 15, 20
DTBX-20K-L 2 - 20 daN 0,01 daN 1177, 10, 15
DTBX-50K-L 5 - 50 daN 0,01 daN 1177, 10
Andere Messkopfbreiten sind auf Anfrage erhältlich. Andere Messeinheiten sind verfügbar in Gramm oder Kilogramm und Unze oder Pfund. *Abhängig vom Modell, entweder Breite des Einfangbügels oder äußerer Abstand zwischen den äußeren Führungsrollen.

Lieferumfang
Die Lieferung umfasst den Spannungsmesser mit Tragekoffer und Batterien und eine Gebrauchsanweisung auf Englisch (Deutsch auf Anfrage).

Ähnliche Produkte

Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit Für 10% bis 90% des Messbereichs:
± 0,5% Vollausschlag und ± 1 Ziffer
Übriger Bereich und anderes Kalibrierungsmaterial:
± 3% Vollausschlag und ± 1 Ziffer
Überlastungsgrenze Ungefähr 15% Vollausschlag, ohne Gewährleistung
Überladungsschutz 100% des Spannungsbereichs
Messprinzip Dehnungsmessstreifen
Auslenkung Messrolle maximal 0,2 mm
Signalverarbeitung Digital
Messfrequenz 62 Messungen/Sekunde
Converter 12 Bit A/D
Temperaturkoeffizient Steigerung: weniger als ± 0,01% Vollausschlag/°C
Nullpunkt: weniger als ± 0,3% Vollausschlag/°C
Display 4-stelliges LCD, 12 mm hoch
Display Aktualisierung 0,5, 1, 2 oder 4 Sekunden auswählbar
Speicher Letzter Wert, Minimum, Maximum, Peak
Temperaturbereich 10 - 45ºC
Luftfeuchtigkeit 85% relative Feuchtigkeit, maximal
Energieversorgung 4 AA Batterien 1,5 V (ca. 20 Stunden durchgängiger Gebrauch)
Gehäusematerial Aluminium Druckguss
Gehäuseabmessungen 235 x 76 x 45mm (LxBxH)
Automatisches Abschalten Nach 2 Minuten Nicht-Gebrauch
Gewicht, netto (brutto) bis Typ DTBB-10-K und DTBX-10-K ca. 680 g (ca. 1500 g)
ab Typ DTBB-20-K-L und DTBX-20-K-L ca. 1000 g (ca. 2200 g)
Zusätzliche Daten für DTBX:
Erweiterter Speicher max. 100 Messwerte, MAX-, MIN-, und Peak-Werte sowie Mittelwert und Standardabweichung
Ausgangssignal digital RS 232 C (4800, 8, N, 2)
Ausgangssignal analog 0 - 1 V DC (Wandlungsrate 16 ms)
Schnittstelle Digimatic Mitutoyo
