So wählen Sie den richtigen Ultraschall-Messköpfe aus
Die Ultraschall-Messköpfe von Checkline sind in verschiedenen Frequenzen, Dämpfungsstufen und mit unterschiedlichen Sondeneigenschaften erhältlich, um für ein breites Anwendungsspektrum geeignet zu sein. Die Wahl des richtigen Messkopfs gewährleistet genaue Messungen, abhängig vom Materialtyp, der Beschichtung und dem Dickenbereich.
Messkopfeigenschaften & Dämpfung
Standard-Messköpfe: Ideal für Pulse-Echo-Messungen an unbeschichteten Materialien, metallischen Beschichtungen oder sehr dünnen Lackschichten. Diese Sonden bieten eine gute Eindringtiefe und sind für Allzweckanwendungen geeignet.
Komposit-Messköpfe: Besser geeignet für weichere oder weniger gleichmäßige Materialien. Sie bieten eine größere Bandbreite mit verbesserter Auflösung und Detailgenauigkeit, während sie gleichzeitig eine angemessene Eindringtiefe beibehalten.
HD-Messköpfe (hohe Dämpfung): Entwickelt für Echo-Echo-Messungen (durch Beschichtung) und Pulse-Echo-Messungen. Der Echo-Echo-Modus wird verwendet, um die Beschichtungsdicke aus der Messung zu eliminieren und ist wirksam, wenn die Wanddicke über 2,5 mm liegt und die Beschichtung unter 1,0 mm.
CT-Messköpfe: Hochgedämpfte Messköpfe, speziell entwickelt für die TI-CMX-Serie zur Messung von Wanddicke, Beschichtungsdicke oder beidem. Sie unterstützen:
- Beschichtungsmessungen: Bis zu 2,5 mm
- Echo-Echo-Messungen: Erfordern eine Wanddicke > 2,5 mm
- Echo-Echo-Verify: (Nur bei kompatiblen Modellen) Erfordern eine Wanddicke > 1,25 mm
Messkopf-Frequenzleitfaden

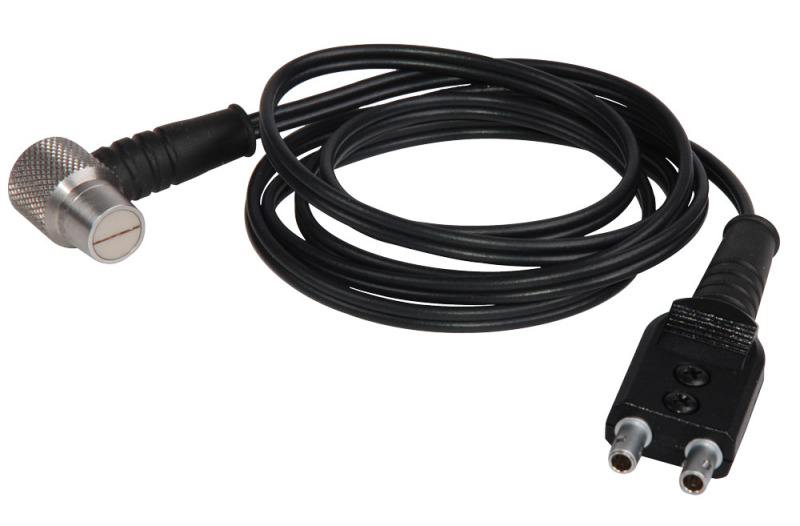

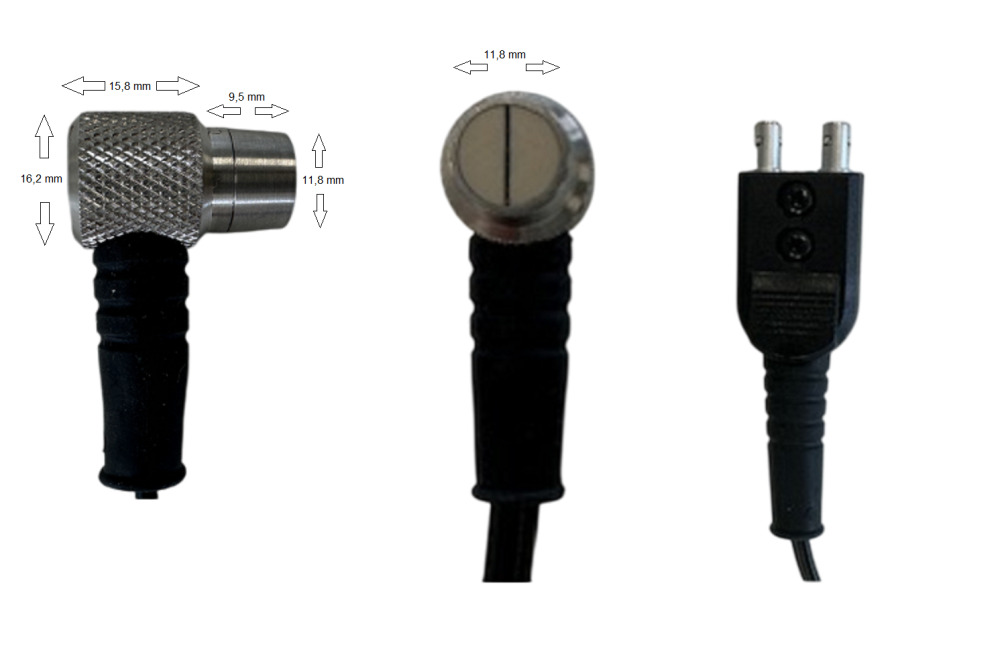

1/4"-Doppelelement-Sonden sind in Frequenzen von 2,25 MHz bis 10 MHz erhältlich. Dank ihres kleineren Durchmessers eignen sie sich besonders für gekrümmte Oberflächen oder eingeschränkte Bereiche:
- Niedrige Frequenzen (1–2,25 MHz): Bieten tiefere Eindringtiefe bei dicken oder dämpfenden Materialien. Geringere Auflösung und größere Totzone – weniger geeignet für dünne Wände.
- Mittlere Frequenzen (3,5–5 MHz): Ausgewogenes Verhältnis zwischen Eindringtiefe und Auflösung. Vielseitig für die meisten Standardanwendungen.
- Hohe Frequenzen (7,5–10 MHz): Liefern höhere Auflösung bei geringerer Eindringtiefe. Am besten geeignet für dünne Materialien und Präzisionsmessungen.
Beziehen Sie sich auf die unten stehende Messkopf-Auswahltabelle, um die beste Übereinstimmung basierend auf Materialtyp, Oberflächenbeschaffenheit und Messbereich zu finden.
