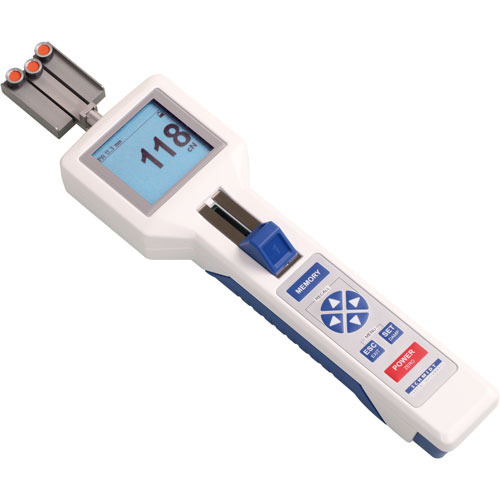

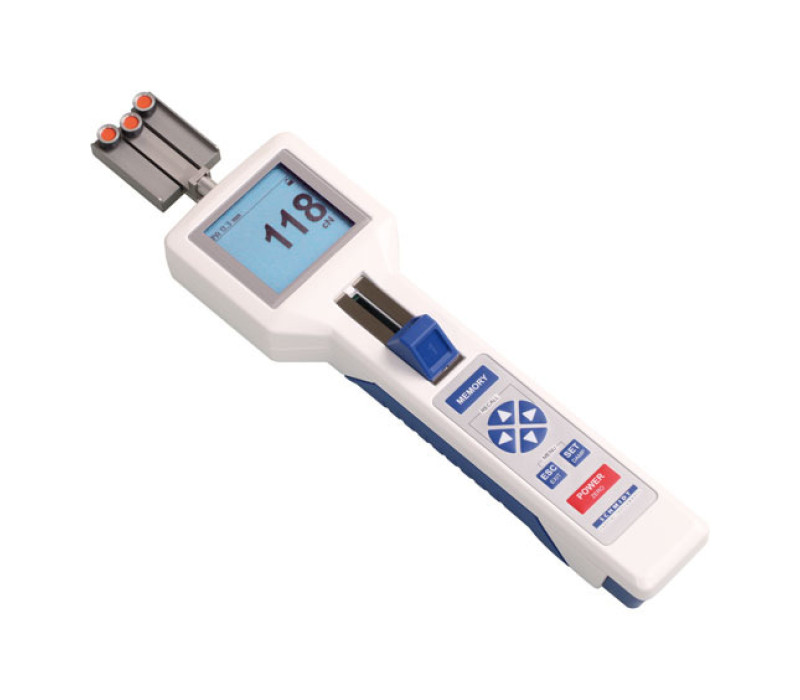

    DTSE / DTXE Digitale Zugspannungsmesser für enge Messstellen

    Digitale Zugspannungsmesser mit 36 mm breitem Messkopf für Garne, Fasern und feine Drähte an schwer zugänglichen Messstellen

    Die DTSE und DTXE sind digitale Hand-Zugspannungsmesser für Messungen an schwer zugänglichen Stellen oder an dicht nebeneinander laufenden Filamenten. Ihr kompakter Messkopf ist etwa 64 mm lang und hat eine Bügelbreite von nur 36 mm. Für Textilanwendungen bis 2000 tex und Kupferdrähte bis 0,5 mm Durchmesser stehen vier Messbereiche von 1–200 cN bis 20–2000 cN zur Verfügung.

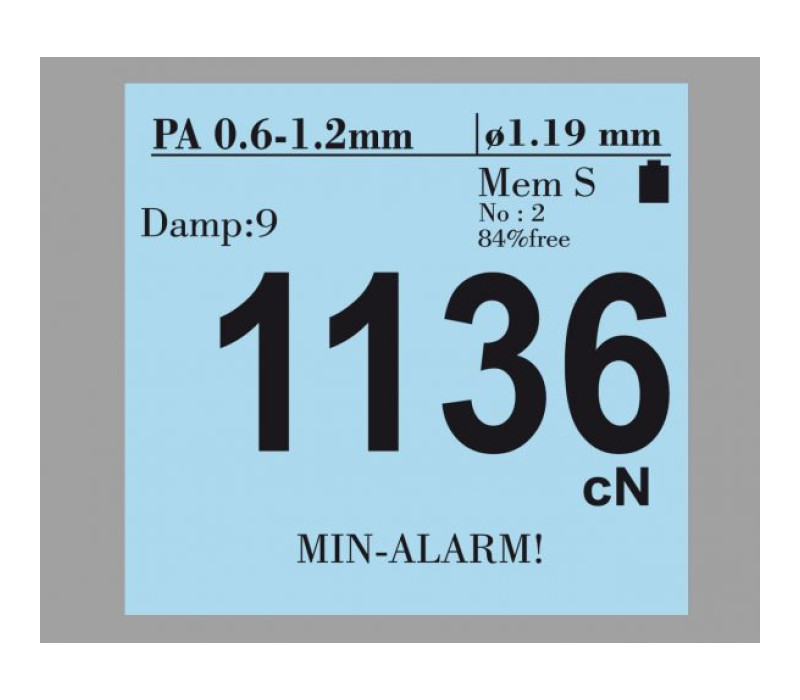

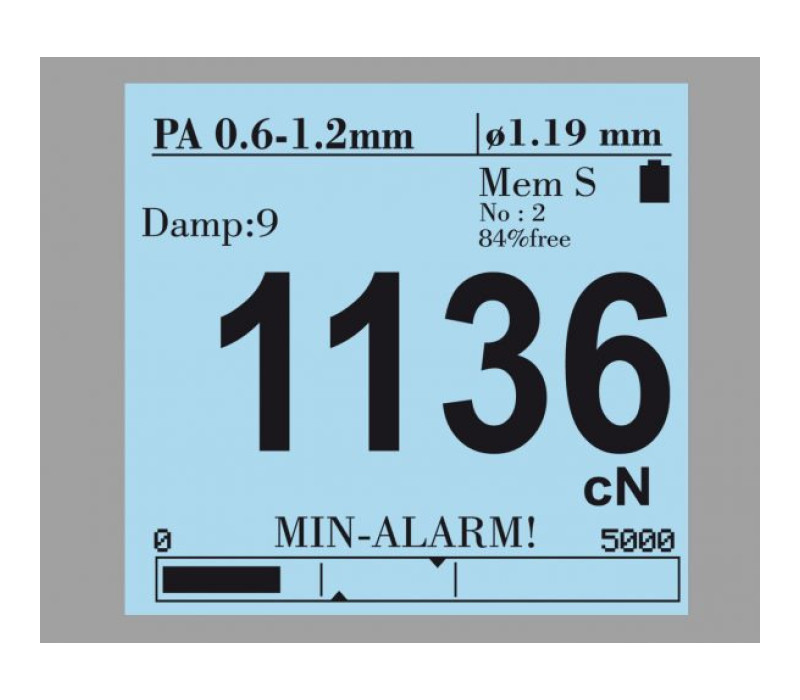

    Beide Ausführungen verfügen über ein TFT-Farbdisplay mit numerischer Anzeige, numerischer Anzeige mit Balkendiagramm sowie einem X-Y-Diagramm für den zeitlichen Zugspannungsverlauf. Die Displayausrichtung lässt sich fest einstellen oder automatisch anpassen. Programmierbare MIN/MAX-Alarme und ein einstellbares MIN/MAX-Zeitfenster von 2–60 Sekunden ermöglichen die Überwachung schwankender Zugspannungen während des Materiallaufs.

    Das DTSE ist die Basisversion. Es bietet eine Werkskalibrierung und vier Speicherplätze für kundenspezifische Kalibrierungen. Außerdem speichert es die statistischen Ergebnisse einer Messreihe. Der USB-Anschluss dient zum Laden des Akkus.

    Das DTXE bietet zusätzlich eine erweiterte Datenaufzeichnung und USB-Kommunikation. Es speichert bis zu 60.000 Messwerte in maximal 255 Messreihen und verfügt über fünf Aufzeichnungsmodi: S, H, C, F und D. In den Modi S, C und F kann die Aufzeichnung durch einen eingestellten Triggerwert ausgelöst werden. Die Software Tension Inspect 3 wird auf einem USB-Stick mitgeliefert und ermöglicht die Übertragung, Darstellung und Auswertung der Messdaten am PC.


    Preis anfragen >>

    • Kompakter Messkopf mit etwa 64 mm Länge und 36 mm Bügelbreite für schwer zugängliche Messstellen
    • Vier Messbereiche von 1–200 cN bis 20–2000 cN

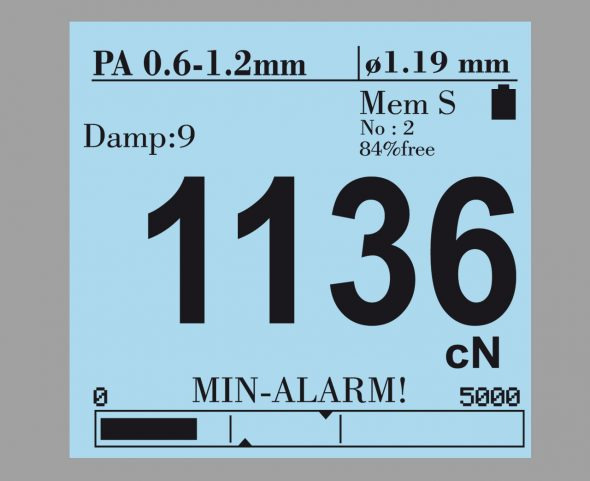

    • TFT-Farbdisplay mit numerischer Anzeige, Balkendiagramm und X-Y-Diagramm des Zugspannungsverlaufs
    • Feste Displayausrichtung bei 0°, 90°, 180° oder 270° oder automatische Drehung

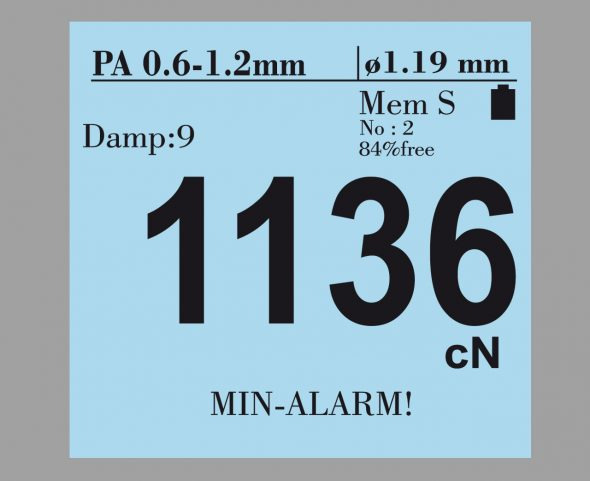

    • Programmierbare MIN/MAX-Alarme mit einstellbarem MIN/MAX-Zeitfenster von 2–60 Sekunden
    • Automatische Nullpunktjustierung bei Änderung der Messposition
    • DTSE speichert die statistischen Ergebnisse einer Messreihe
    • DTXE speichert bis zu 60.000 Messwerte in 255 Messreihen
    • DTXE bietet fünf Aufzeichnungsmodi S, H, C, F und D mit triggergesteuerter Aufzeichnung in S, C und F
    • Standard-Führungsrollen aus hartbeschichtetem Aluminium für Materialgeschwindigkeiten bis 900 m/min; Option Code K bis 2000 m/min
    • Einstellungen können durch ein Passwort geschützt werden
    • 12 Monate Garantie

    Spannungsbereiche

    Optionen

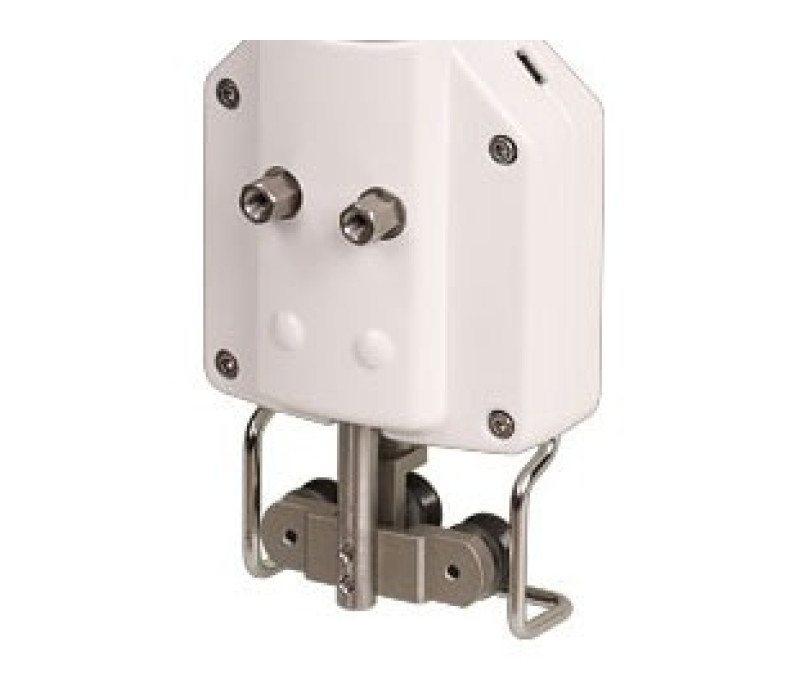

    Code MH — Stationäre Montage

    Werkseitig angebrachte Gewindebohrungen mit Distanzbolzen für den stationären Einsatz. Eine Nachrüstung ist nicht möglich.

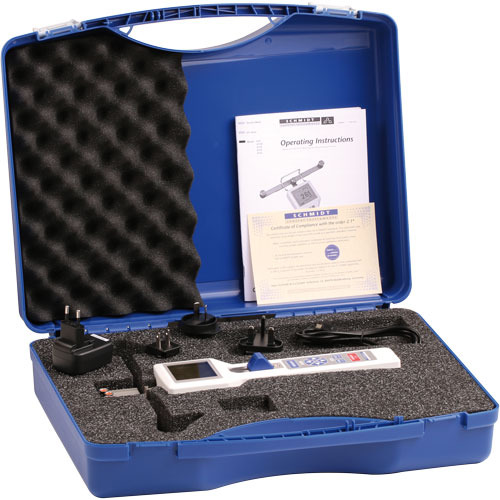

    Lieferumfang
    • Zugspannungsmesser DTSE oder DTXE mit wiederaufladbarem LiPo-Akku
    • USB-Netzteil, 100–240 V AC, mit EU/US/UK/AUS-NZ-Steckeradaptern
    • USB-Kabel
    • Software Tension Inspect 3 auf USB-Stick (nur DTXE)
    • Werksbescheinigung 2.1 nach EN 10204 über die Übereinstimmung mit der Bestellung
    • Bedienungsanleitung
    • Transportkoffer
    DTSE im Vergleich zu DTXE

    Vergleich DTSE und DTXE

    Funktion DTSE DTXE

    Speicher für Materialkalibrierungen

    1 Werkskalibrierung + 4 kundenspezifische Kalibrierungen

    1 Werkskalibrierung + 10 kundenspezifische Kalibrierungen

    Messwertspeicher

    Statistik einer Messreihe

    60.000 Werte in maximal 255 Messreihen

    Speichermodi

    —

    S, H, C, F, D

    Aufzeichnungstrigger

    —

    Modi S, C und F

    USB

    Laden

    Laden und Datenübertragung zum PC

    PC-Software

    —

    Tension Inspect 3 (auf USB-Stick mitgeliefert)

    Führungsrollen

    Führungsrollen Maximale Materialgeschwindigkeit Rollenmaterial

    Standard

    900 m/min

    Hartbeschichtetes Aluminium

    Code K

    2000 m/min

    Hartbeschichtetes Aluminium

    KalibrierungWerkskalibrierung auf Polyamid-Monofilament (PA)
    GenauigkeitFür PA von 5% bis 100% des Messbereichsendwerts: ±0,5% des Messbereichsendwerts ±1 Digit
    Restlicher Messbereich und andere Kalibriermaterialien: ±3% des Messbereichsendwerts ±1 Digit
    Speicher für MaterialkalibrierungenDTSE: 1 Werkskalibrierung + 4 kundenspezifische Kalibrierungen
    DTXE: 1 Werkskalibrierung + 10 kundenspezifische Kalibrierungen
    MesseinheitencN, daN, g, kg, N, lb
    MessbereichsüberschreitungCa. 10% über dem Messbereichsendwert, ohne Genauigkeitsgarantie
    Überlastschutz100% des Messbereichsendwerts
    MessprinzipDehnungsmessstreifen-Brücke
    SignalverarbeitungDigital, 16-Bit-A/D-Wandlung
    MessfrequenzMax. 1 kHz (1000 Messungen/s); interne Abtastfrequenz 8 kHz
    Auslenkung der MessrolleMax. 0,2 mm

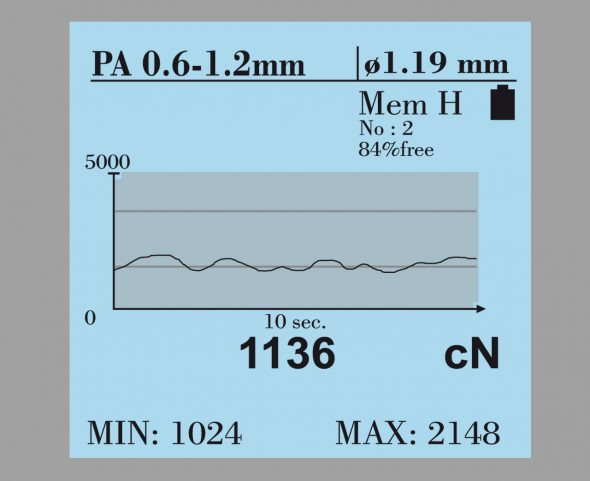

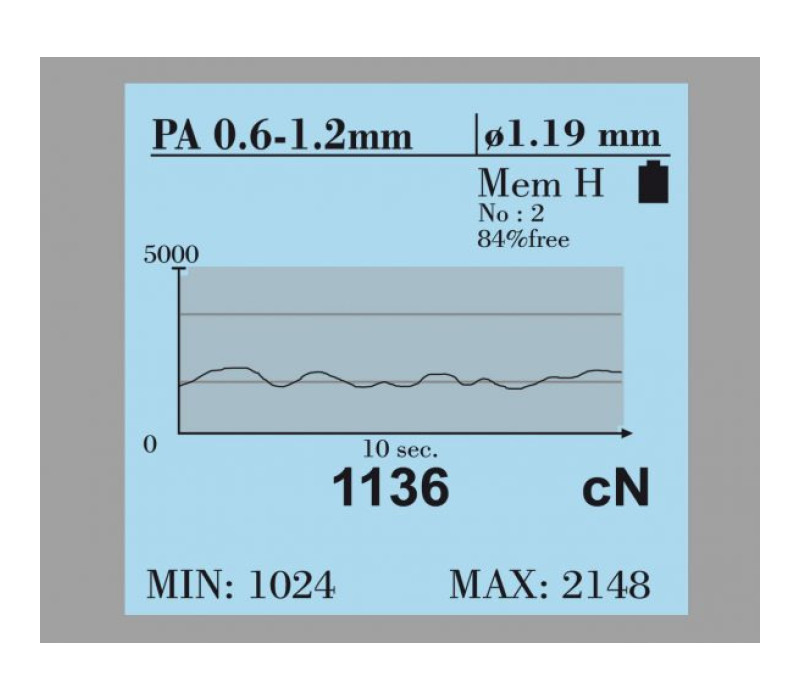

    DisplayTFT-Farbdisplay: numerisch, numerisch mit Balkendiagramm, X-Y-Diagramm (Zeit/Zugspannung)
    AnzeigeaktualisierungCa. 2-mal/s
    DisplaydrehungFest bei 0°, 90°, 180° oder 270° oder automatisch
    MIN/MAX-ZeitfensterEinstellbar von 2 bis 60 s
    Messwertspeicher DTSEEine Messreihe: letzter Messwert, Mittelwert, Minimum, Maximum, Standardabweichung und Anzahl der Messwerte; beim Speichern einer neuen Messreihe wird die vorherige überschrieben
    Datenspeicher DTXEBis zu 60.000 Messwerte in maximal 255 Messreihen
    Speichermodi DTXES (Standard), H (Halten), C (Kontinuierlich, 2 Werte/s), F (Schnell, 1000 Werte/s), D (Auf Anforderung)
    Aufzeichnungstrigger DTXEIn den Speichermodi S, C und F kann ein Triggerwert eingestellt werden
    USBDTSE: Laden
    DTXE: Laden und Datenübertragung zum PC
    SoftwareDTXE: Tension Inspect 3 auf USB-Stick im Lieferumfang
    DämpfungEinstellbare elektronische Dämpfung (Mittelwertbildung), 9 Stufen
    Kalibrierfeinabgleich±10 Stufen in 1%-Schritten
    NullpunktjustierungAutomatisch bei jeder Änderung der Messposition; manuelle Nullpunktjustierung ebenfalls möglich
    PasswortschutzEinstellungen können mit einem 4-stelligen Passwort geschützt werden
    Automatische AbschaltungNach ca. 3 Minuten ohne Bedienung (deaktivierbar)
    TemperaturkoeffizientVerstärkung: weniger als ±0,01% des Messbereichsendwerts/°C bei 25°C
    Nullpunkt: besser als ±0,03% des Messbereichsendwerts/°C bei 25°C
    Betriebstemperatur10–45°C
    Maximale relative Luftfeuchtigkeit85% RH
    StromversorgungWiederaufladbarer LiPo-Akku; ca. 30 h Dauerbetrieb
    LadezeitCa. 3,5 h mit dem mitgelieferten Netzteil
    NetzteilUSB-Netzteil, 100–240 V AC, mit EU/US/UK/AUS-NZ-Steckeradaptern
    GehäusematerialAluminiumdruckguss
    MesskopfCa. 64 mm lang; 36 mm Bügelbreite
    MaterialdickenkompensationBei DTSE und DTXE nicht vorhanden

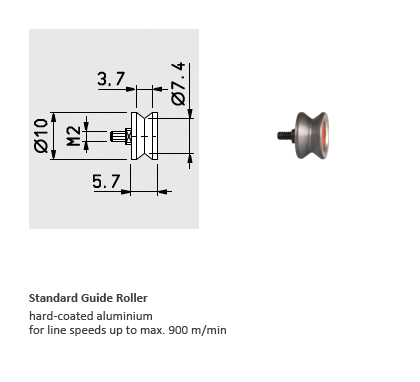

    FührungsrollenStandard: hartbeschichtetes Aluminium, max. 900 m/min
    Code K: hartbeschichtetes Aluminium, max. 2000 m/min
    GewichtCa. 780 g netto (1460 g brutto)
    Mitgeliefertes ZertifikatWerksbescheinigung 2.1 nach EN 10204 über die Übereinstimmung mit der Bestellung
    Optionales ZertifikatAbnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht
    Garantie12 Monate

    Bestellen

    Produkte
    Artikel Produkt
    136491DTSE-200_Digitales Zugkraftmessgerät für Enge Messstellen 1-200 cN
    137244DTSE-2000_Digitales Zugkraftmessgerät für Enge Messstellen 20-2000 cN
    137182DTSE-500_Digitales Zugkraftmessgerät für Enge Messstellen 1-500 cN
    137892DTSE-1000_Digitales Zugkraftmessgerät für Enge Messstellen 10-1000 cN
    137894DTXE-200_Digitales Zugkraftmessgerät für Enge Messstellen 1-200 cN
    137895DTXE-500_Digitales Zugkraftmessgerät für Enge Messstellen l 1-500 cN
    137896DTXE-1000_Digitales Zugkraftmessgerät für Enge Messstellen 10-1000 cN
    136617DTXE-2000_Digitales Zugkraftmessgerät für Enge Messstellen 20-2000 cN
    Zubehör
    Artikel Produkt
    139753Code K_Hartbeschichtete Aluminiumwalzen - 2000 m/min
    136673Code MH_Befestigungslöcher für den stationären Einsatz
    136618Code WL_Wi-Fi-Datenübertragung
